scope, schlechten Tag gehabt? merkt man.
So, gute Nachricht, das Netzteil ist wirklich sehr einfach aufgebaut...
dein SU Modell ist ein 7300 XG, also die europäische Variante, umschaltbar was die Spannung angeht?
steht auf 240V? Oder nicht umschaltbar?
Welche Sicherung ist bei F1 eingesetzt? 1,6A / 2A / 3,15A??
Diese Sicherung ist auf der Platine, aber Trafoprimärseitig verbaut.
Auf der Sekundärseite ist F2, 500mA, aber nur für die Instrumentenbeleuchtung in Funktion.
Heisst, wenn anders im Netzteil ODER der Endstufe ODER woanders was richtig faul ist, kann nur F1 auslösen! Oder nen Widerstand durchbrennen.
durch den Gleichrichter werden + u. - 39V erzeugt, und ie gehen DIREKT zu den Endtransistoren!

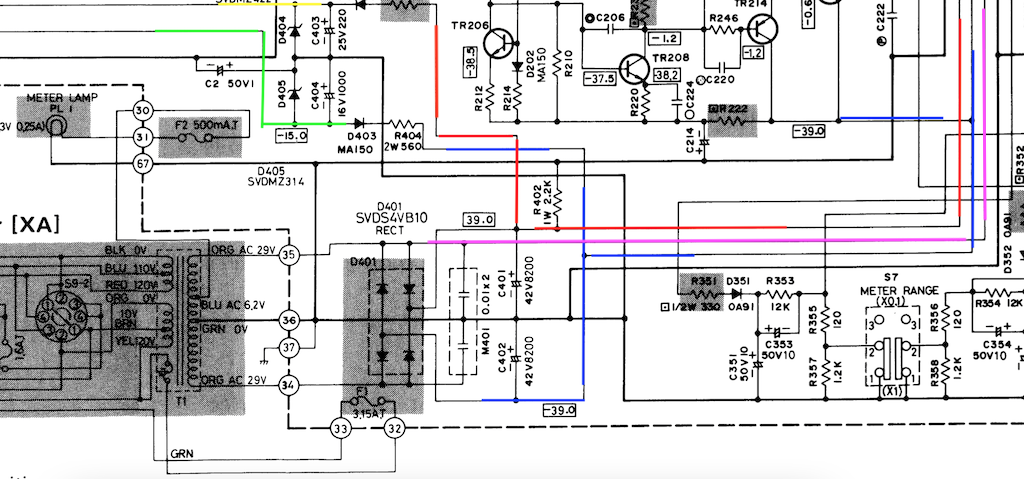

im Bild ist
Rot = +39V
Blau = -39V
Grün = -15V, wird aus den -39V und der Kombi R404, D403 u. D405 (ZDiode) gewonnen.
Gelb = +23V, wird aus den +39V und der Kombi R403, D402 u. D404 (ZDiode) erzeugt.
Violett = 29V AC, geht zu einer weiteren Einweggleichrichtung aus D301 (oben im Schaltbild) und erzeugt dort nochmal ca. -14V
wenn die ZDioden nen Kurzschluss haben, werden die R403/404 trotz 2Watt bzw 1/2W Belastbarkeit sicher auch heiss...
Nimm die beiden Widerstände einseitig hoch (entlöten), damit diese 2 DC Zweige "aus dem Rennen" sind.
Glaube aber nicht, dass dadurch das "F1 Problem" erst mal beseitigt ist.

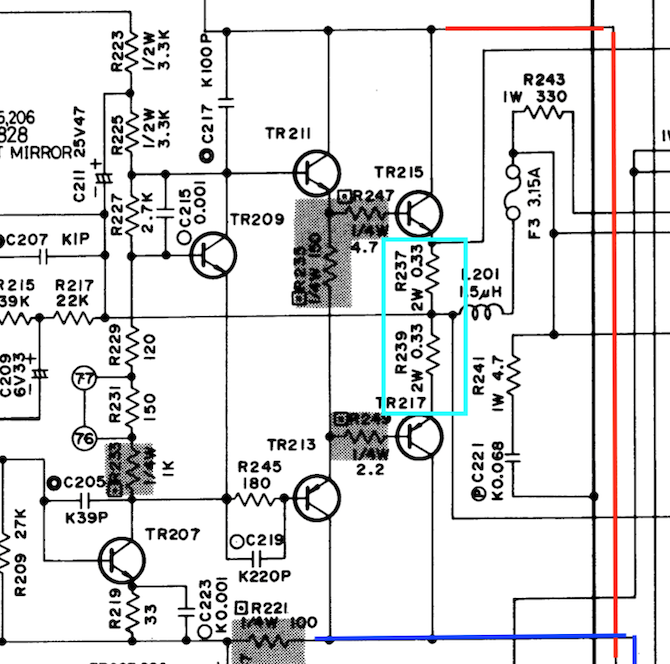

Zitat: "
Widerstand R237 ,R239 fängt zum Rauchen an..."
das sind die sog. Emitterwiderstände der LINKEN Endstufe. Wert ist nur 0,33Ohm.. also fast nen Draht..
Löte auch die Rs einseitig hoch. (erst mal einfacher als die Transistoren auslöten) Damit ist "der Zweig" auch aus dem Rennen.
zu 9x% sind
min. TR215 / TR217 hinüber....
wenn beim anderen Kanal dann "nix raucht" und die Sicherung hält.. kannst du in Ruhe die vorhandenen Spannungen messen.
dann schauen wir mal.
