Bilder der aktuellen Basteleien

[Musikliebhaber72]

Fotos gemacht und bei der Auswertung noch entdeckt, dass es zwei Funkenstrecken gibt.

Holy shit...

kein wunder das die Sicherung gekommen ist...
schon geöffnet?

bei nochmaligem anschauen, scheinen es zwei dioden zu sein die da so vor sich hin brutzeln... (sogenannte Leuchtdioden) (ok, der war flach)

[Fürchtenix]

Ist noch nicht geöffnet, aber eine Instandsetzung sollte kein Problem sein.

Edit: Ich wage zwar kaum, drauf zu hoffen - aber vielleicht bewirkt dies "wackelige" Netzteil (wobei die Funkerei nach 230V=On nur 1-2 Sekunden dauert) die Instabilität der GraKa.

[Stefan .]

CD-Player = dead in transport. Der Spindelmotor wurde auch schon mit Heißkleber versucht zu fixieren...

Das sieht doch aus wie eine KSS150 KSS213 oder KSS240. Die Schubstange ist doch normal wirklich fest in den Halterungen -- es sei denn jemand hat beim Tausch gepfuscht und die Endarretierung nicht sauber wieder geschlossen.
Um das Ding durch Transport in den Zustand zu bekommen müsse alles drumrum in Trümmern liegen..... Das schafft nicht mal der Götterbote.....

KSS210

ABER keine vernünftige Peripherie. Ist ein Telefunken DP1000CD und das Laufwerk ist das billigste und schlimmste was es so gab, futzelig und gerade so funktionierend.
(Identisch bei HS685 und HS695)

Ich glaube sogar, dass die damals bei der BOM richtig gekotzt haben, weil sie von Sony zum Laser die passenden Leiterplattenbuchsen und CXA1081 kaufen mussten.
Der Rest ist so...naja, echt schlechte Qualität. Nicht die Bauteile sondern wie es zusammengekloppt wurde. Im Werk haben sie schon Leiterbahnen reparieren üssen, weil entweder die Leiterplatten beim Einbau oder beim Trennen gebrochen/gerissen sind.

[ted_am_see]

Immerhin hatte die PLastikbüchse Burr-Brown-Wandler.....

[Stefan .]

Nix Plastik.

Gehäuse und Front sind Metall.

Nochmal: technisch (Schaltung, Bauteile, Funktion) sind die Dinger top. Nur eben scheiße zusammengekloppt.

[Fürchtenix]

Auftrag: Reparaturversuch an (wegen Defekt) Beifang-MC30 (aktueller Besitzer ist unschuldig ), beide Kanäle tot.




Schritt 1: Zerlegen...
Und da zeigt sich schon die Ursache - da war wohl jemand neugierig auf das Innenleben und hat es mehr oder weniger gewaltsam geöffnet.
2 von 4 Haltenasen abgebrochen.






Und die Drähte vom Anschlusspanel abgerissen.








Löten war schon ab Werk nicht vorgesehen, die Drähte sind irgendwie mechanisch mit den Pins verbunden.
Anscheinend wurden sie durch die zu Beginn komplett hohlen Pins gesteckt und durch Einpressen von "Endstücken" mit den Pins elektrisch verbunden.
Ist aber nur ne Vermutung ohne praktischen Nutzen für eine Rep. - man könnte anhand des übernächsten Fotos auch vermuten, daß die Drähte in den Mitten der Endstücke enden (wie auch immer die darin festgemacht sind)








Meine feinste Lötspitze - mal sehn, ob ich damit irgendwas bewirken kann.




PS: vielleicht wurde es auch nur "aufgebrochen", weil es schon ein- oder beidseitig tot war (Spule(n) kaputt).

[Der Suchende]

Matze, halt ein!
Du MUSST da jetzt ein gelbes Kabel mit 0,75² einlöten.

DANN geht der Vorhang aber mal so RICHTIG auf

[Fürchtenix]

Matze, halt ein!
Du MUSST da jetzt ein gelbes Kabel mit 0,75² einlöten....

Ich glaub, das passt nicht rein.

[Der Suchende]

Dremel

[Fürchtenix]

Ahhhh, danke.

[ted_am_see]

Stilleben beim Basteln.....

.... und dann kommt der Moment wo Du an deinen Lagerbeständen merkst, dass du sowas schon ziemlich lange machst......



[Norbsi]

Mein Revox H11 hat noch ein Ersatzlaufwerk und wird fast nie gebraucht, eigentlich schade!
Da ich das H11 nicht an der Revox H Anlage betreibe, konnte ich es nie fernbedienen, das war der Grund dafür! Es hat keinen eigenen IR Empfänger und ist normalerweise am Verstärker H5 mit einem Kabel angeschlossen und damit auch über die FB steuerbar.
Ich habe mir einen kleinen IR Empfänger von einem alten Fernseher genommen, einen Impedanzwandler (BC548) nachgeschaltet, in ein kleines Kästchen eingebaut und an der Remotebuchse am H11 angeschlossen.
Ging leider nicht...

Dann ist mir eingefallen, dass ja auch das H1 (bzw. B215) und das H11 an der Fernsteuer-Buchse vom H5 Verstärker funktioniert.

Dann muss ich doch die Fernbedienung vom H1 oder B215 nehmen, jetzt geht das, alles Paletti!
Scheinbar wird das IR Signal von der H Fernbedienung in den Code des H1 bzw. B215 im Verstärker H5 umgewandelt.

Hier der Aufbau mit der A700, die auch einen IR Empfänger oben drauf stehen hat:


Das selbstgebaute IR Kästchen:



Liebe Grüße
Norbert

[E280F]

El Cheapo compact


Buscher SE12 spez.


Viele Grüße
Frank

[Stefan .]

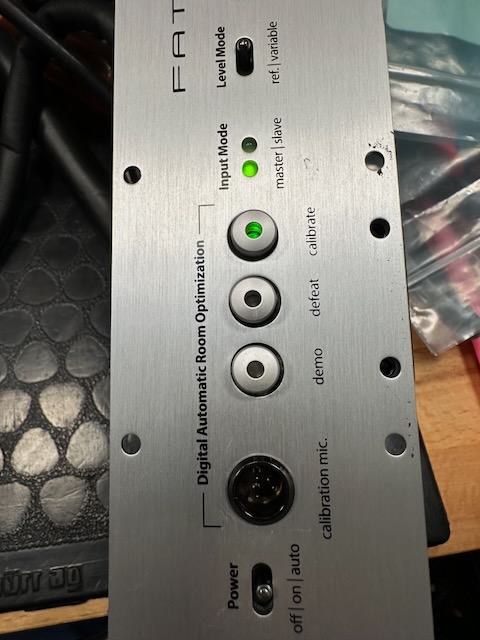

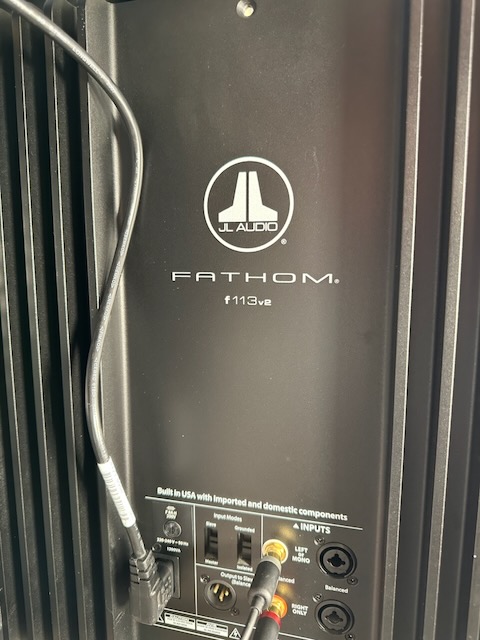

JL Audio Fathom f113v2 Subwoofer. Komplett tot.

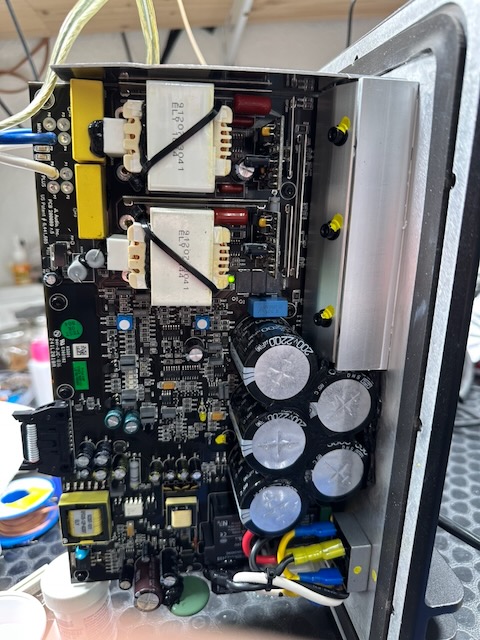

Standby & Steuerungsnetzteil laufen nicht an.

Diesmal kein Startelko. Ein schnöder Widerstand war hochohmig.

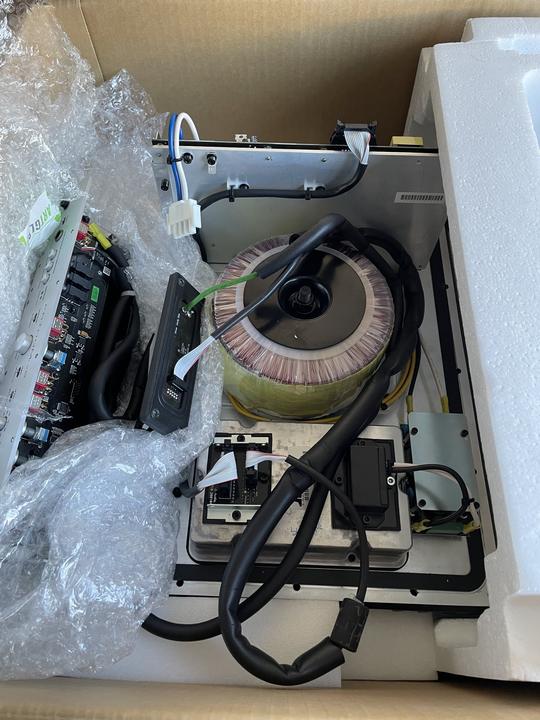

Alleine das Alubrett mit dem fetten Ringkerntrafo bringt es auf unverschämt viele Kilo. Die ganze Kiste wiegt mehr als 50kg.








Der Kunde war damit bereits bei einem großen (Audio-)Reparaturdienstleister in Köln. Die haben ihm das Ding unverrichteter Dinge zurückgegeben. 'Es gibt keine Schaltungsunterlagen, da können wir nichts machen.'
..ich habe auch keine, ich wußte nicht, dass man ohne nichts reparieren kann.
