Bilder der aktuellen Basteleien

[gst]

Als Spielverderber muss ich mich wohl genauer ausdrücken: PLA ist zu spröde für Zahrad-Betrieb. Deshalb habe ich ABS empfohlen, ist etwas zäher.

[Pufftrompeter]

Ich will da da kein Wasser in den Wein schütten, aber das ist nichts für einen thermoplastischen Kunstoff. Einen Test könnte man mit ABS machen, sonst wäre da nur irgendein 2k-Stoff die richtige Wahl.

Stimmt nicht ... Zahnraeder fertig man im Multicavity-Spritzgussverfahren und mit Hotrunners natuerlich aus Thermoplasten - ich wuesste nicht, welcher Duroplast da Sinnvoll zur Anwendung kommen soll: Stellst Du Die Maschine ab, ist die Form bei 2K-Kunststoff fast unrettbar inne Fritten.

Das Problem jedes 3D-Druckers ist aber nun mal, dass ein GEDRUCKTES Zahnrad nichts mit der Polymerkettenausrichtung in einem GEGOSSENEN Zahnrad gemein hat: Fliessend gegossen ist nun mal nicht dasselbe wie aus kleinen Kluempchen zusammengepappt wie ein Schwalbennest.

Das sieht man schon an den Flowlines von Spritzgussteilen, die beim Drucken schlicht fehlen.

Ganz abgesehen davon sind 99.9% der gaengigen Kunststofftypen sowieso nicht als 3D-Rollen-Kunststoff verfuegbar - PP ist nicht gleich PP - die Varianten gehen in die Hunderte, mit Additivierung (Antislip, Antiblock, AGF, UV-stabilisirung, Nucleisirung) und Copolymerisation homo, random, Copo, Metallocene PP ...) noch mal darueber hinaus.

3D-Druck ist da wie Aspirin. Hilft immer. Nur nicht richtig.

[charlymu]

So hält PLA nicht. Wir drucken das hier und auch verschiedenste andere Materialien im Kundenauftrag und reparieren auch die gängigen 3D Drucker.

Was ich testen würde, wäre ein Filament mit CF (carbon fasern). Das zerstört zwar relativ schnell die Nozzle, aber die Bauteilen sind dann wesentlich robuster.

Aber auch hier kein Vergleich mit den klassischen Materialien.

Gruß
Dirk

[Kimi]

Es gibt ja sogar Fahrradsattel aus dem 3d Drucker... Was machen die Hersteller da anders?

[Musikliebhaber72]

Mahlzeit

Neben Hifigeräten kommen bei mir von Verwandten, Bekannten, Nachbarn, auch viele andere Sachen zur Reparatur...

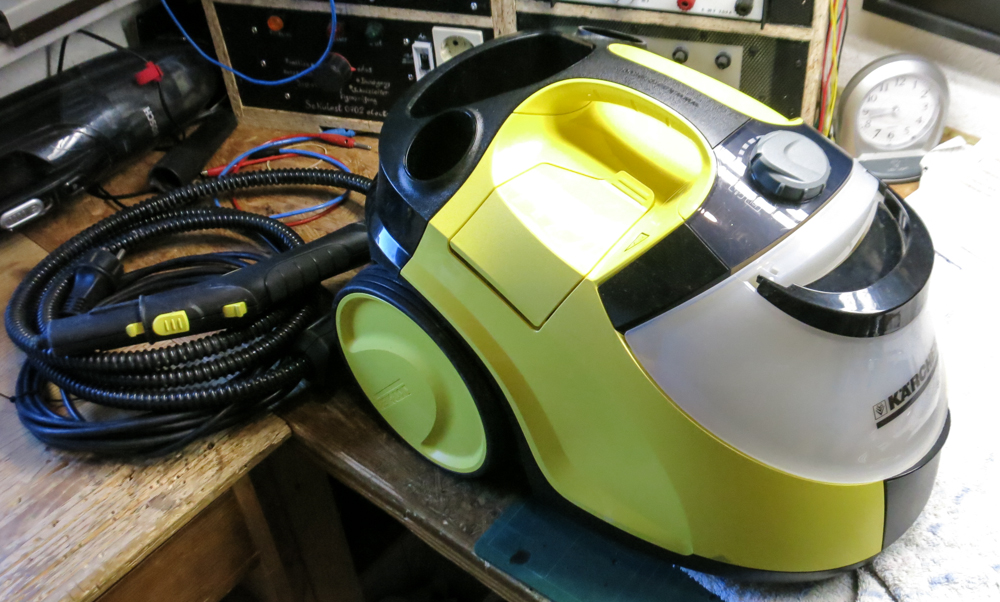

Diesmal wars ein Dampfreiniger, mit schleichendem Tod...


"kannste mal bei Gucken, die Sicherung fliegt raus... "
Was er mir nicht gesagt hat, das der FI fliegt...

Egal, als erstes mal kurz die technischen Daten nachgeschaut und...
2,2KW und 4.2Bar
Das passt für den Sekutest, also ran und mal durchtesten...
Durchgang: gut, Schutzleiter gut, Isolaton die Anzeige macht Sprünge zwischen Fehler und Gut...   und dann noch der Kurzschluss Test und Volle Punktzahl, Fehler...

Ok, trotzdem mal einen Funktionstest gemacht... 3Sec. FI Fliegt...

Hilft ja nix aufmachen...

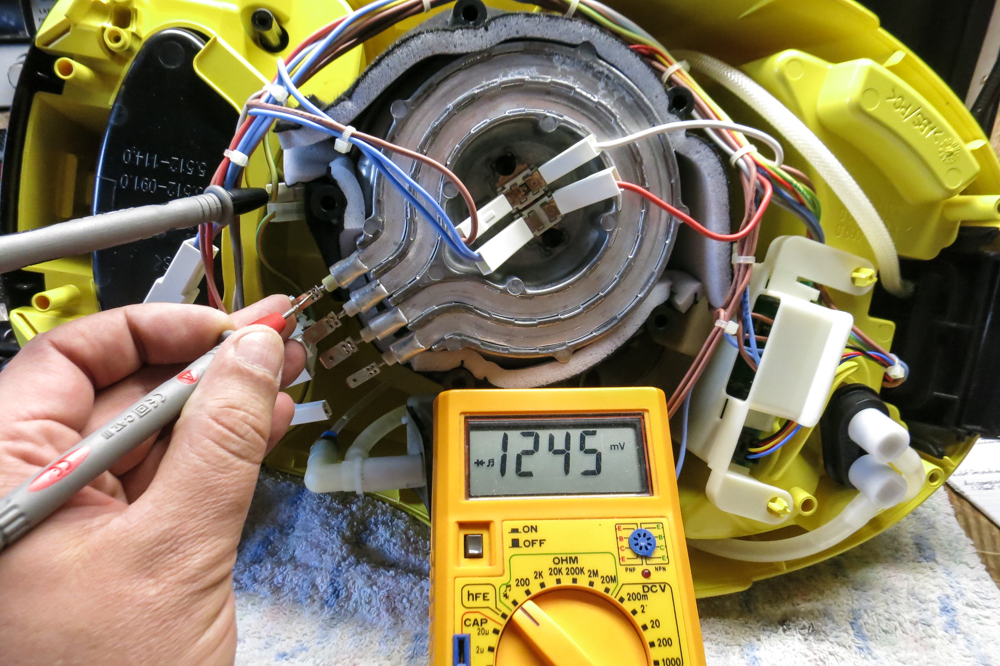

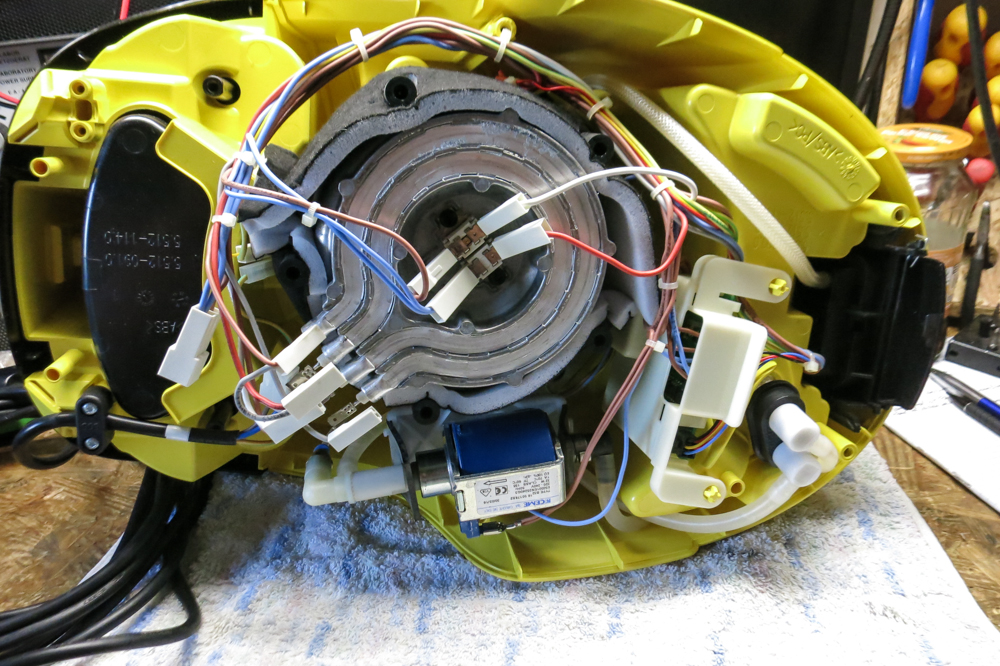

Die Teile die man Testen und Checken muss, sind wirklich überschaubar, und bei dem Fehlerbild bleibt nur das Kabel (durchgemessen, in Ordnung) und die Heitzung/Kessel


Hier kam dann auch sofort Der Fehler zum Vorschein, das Äußere Heitzelement, hatte einen Schluss auf Masse...
Warum...

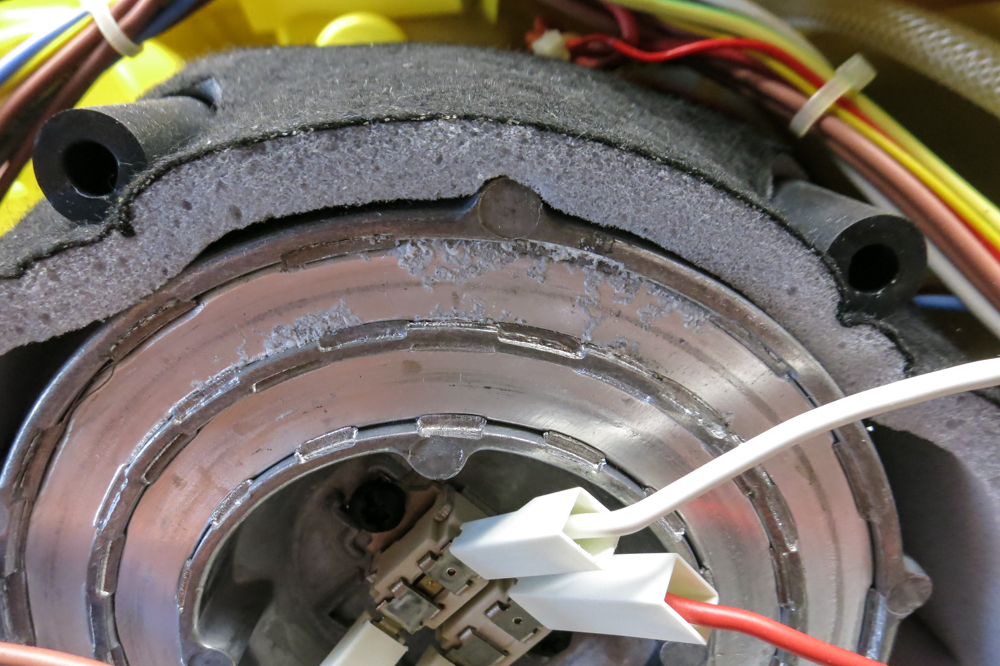

Fu..  undichte Stelle im Kessel, Lochfraß durch Kalk... das Gerät wurde gar nicht so oft gebraucht, stand die meiste Zeit rum...

Leider - wie man sieht - mit Leitungswasser genutzt... durch das Aufkochen des Wassers setzt sich der Kalk schön im ganzen Kessel als Rückstand ab und wenn er ausgemacht wird bleibt immer noch Feuchtigkeit / Wasser im Kessel zurück und das fägt an zu fressen...  sogar ziemlich schnell...

Das ist nicht der erste Kessel, den ich so sehe...
Mein Higlight war ein Kessel wo der ganze Boden bis auf nen 1/2mmm weggefressen war... nicht vorzustellen, wenn der mit nem Knall (bei 4 Bar und heißem Wasserdampf) hochgeht... da möchte ich lieber nicht dabei sein...

Grudsätzlich mal in solche Geräte gehört destiliertes Wasser oder wenn zu teuer würde ich gefiltertes Regenwasser nehmen... und nach jedem Gebrauch, Abkühlen oben die Entlüftung des Kessel aufschrauben, kurz durchspülen und trocknen lassen...

Dann habe ich nach Ersatz gesucht, Kessel mit Heizelement und Versand 210 Euro... 1/3 vom Neupreis...

Ich für meinen Teil hättte den repariet, aber der Nachbar wollte lieber "was Neues"...

Habt einen Tag
VG Jens

[racingfreak]

Hatte ich bei meinem Kärcher auch. Nichtbenutzung - Durchgefressen - Schade. War allerdings nicht so teuer in der Anschaffung, daß sich die 160 EUR für die Teile gelohnt hätten. Also: entsorgt.
LG
Mike

[Musikliebhaber72]

Hatte ich bei meinem Kärcher auch. Nichtbenutzung - Durchgefressen - Schade. War allerdings nicht so teuer in der Anschaffung, daß sich die 160 EUR für die Teile gelohnt hätten. Also: entsorgt.
LG
Mike

Ja sonnst geht an den Dingern auch selten was kaputt... hatte einmal nen Temperatursensor, und auf der Platine (noch bei nem uralten) ein Entstörkondensator... aber sonst nix...

warum mein Nachbar das nicht machen lassen möchte(bei nem 600 Euro Gerät)... kann ich nicht nachvollziehen...   ich kann aber auch nicht alles und alle retten...

VG Jens

[Musikliebhaber72]

Einen habe ich noch...

wenn ich bei Ebay alte Festo oder Blaue Bosch Akkuschrauber / Akkubohrhammer für kleines Geld bekomme kaufe ich die meist für meine Bastelbude...
So auch jetzt wierder...

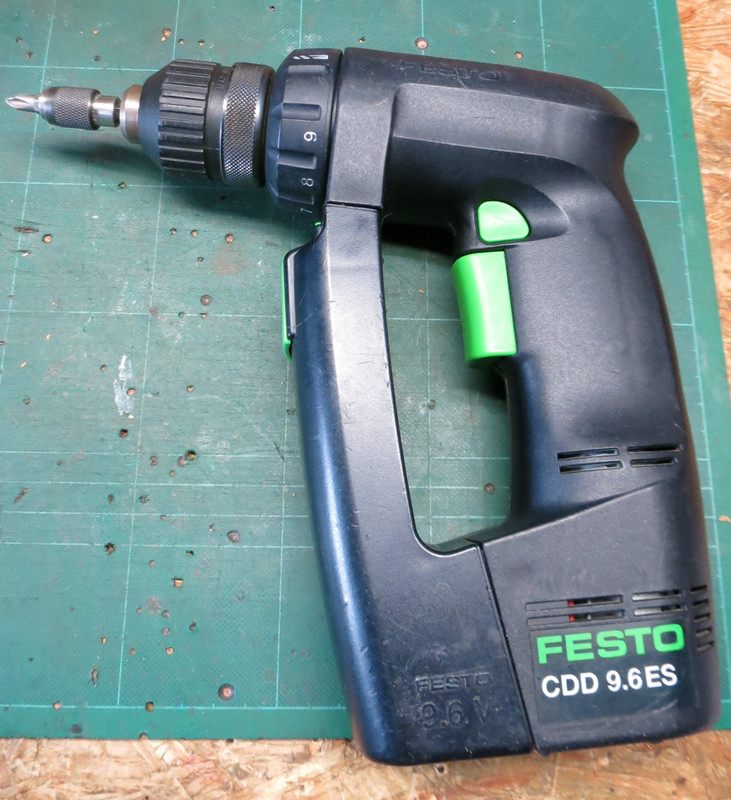

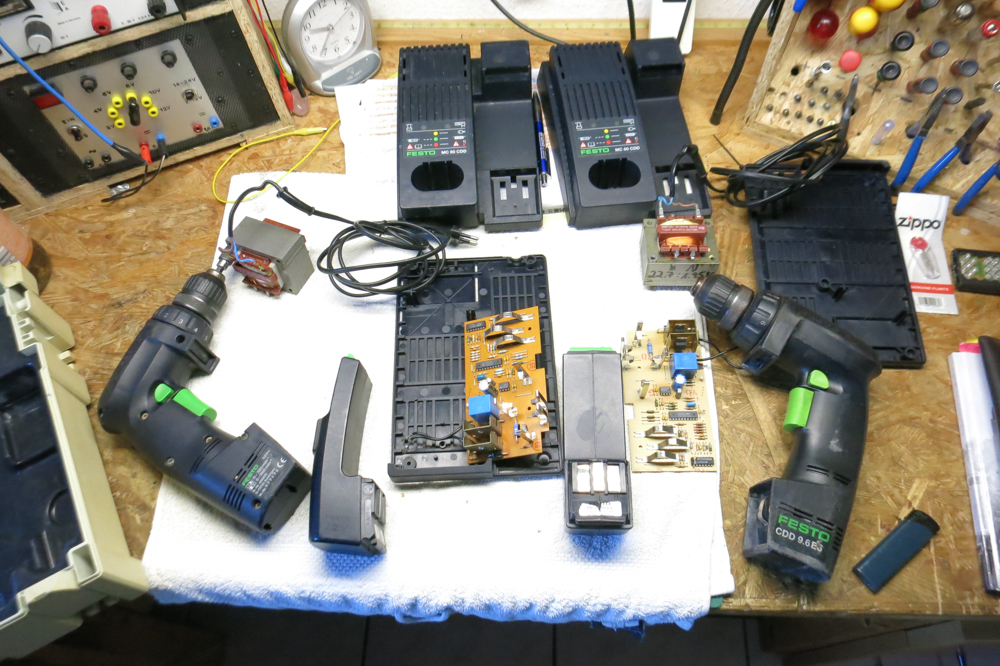

2 Schrauber 9,6V, 2 Akkus, 2 Ladegeräte, und einen Systainer zusammen für 20,- da frag ich nicht nach Mängeln oder handle, die kauf ich...
9,6V hört sich nicht viel an, aaaaaber, die haben Kraft ohne Ende (gutes Getriebe und dute Untersetzung)... die sind nahezu unkaputtbar... da kannste auch mal nen Nagel mit in die Wand schlagen und anschließend 2 Tage in einem Durchschrauben und bohren... das macht den Dingern nix aus...


hier schon die Ladegeräte zerlegt, gereinigt, kalte Lötstellen nachgelötet und Trafo gemessen... (nachlöten ist hier wichtig, die werden beim Laden schon gut warm) wieder alles fluffig...

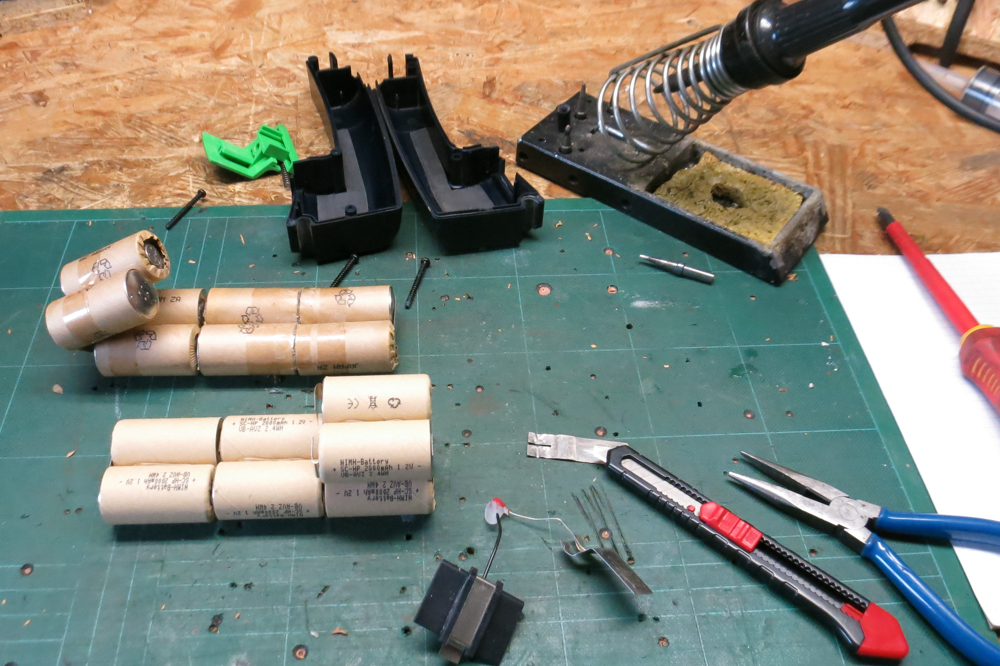

In den Alten sind noch NiCa Zellen, die sind aber mittlerweile nicht mehr so leicht zu bekommen, also ne Doppelstange NiMh Akkus bestellt, Temperatursensor umgelötet und die Anschlussfahnen angelötet und Tada 1 Akku wieder heile (für meine Bastelbude brauche ich auch nur einen halten mit neuen Zelle ewig)...

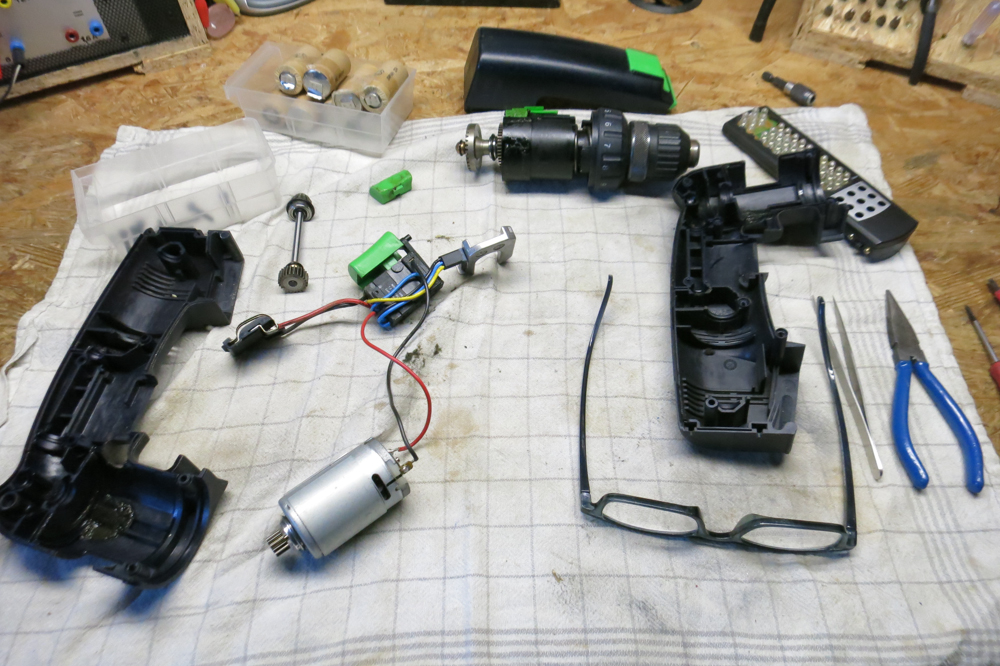

Der Schrauber wird natürlich auch komplett zerlegt... alles gereinigt, Motor gechekt (Lager/Kohlen), Schalter leichtgängig machen, ...

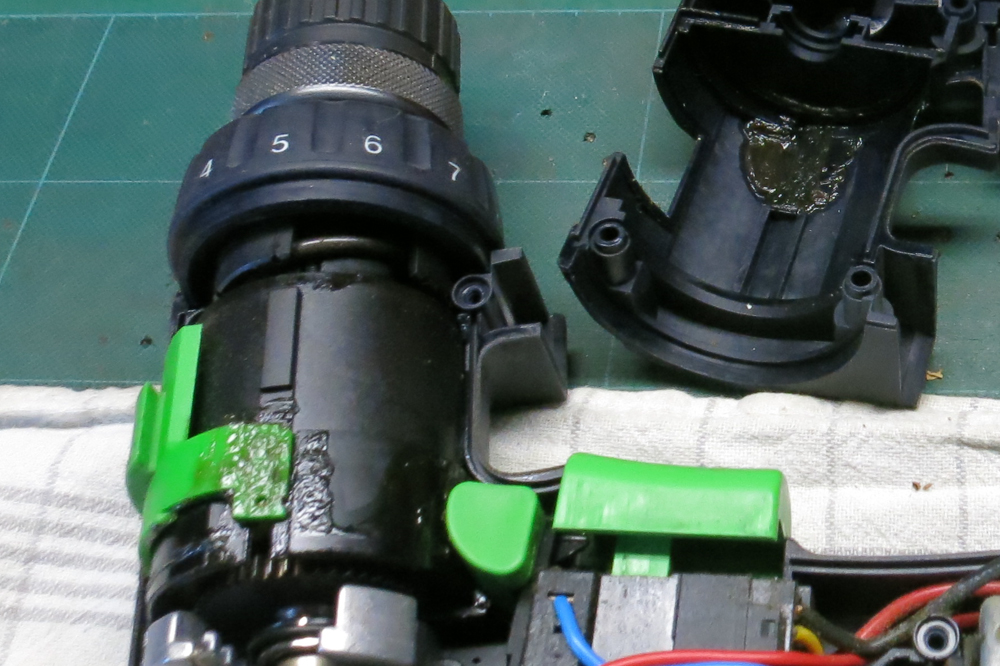

Bei dem Exemplar gabs mal wieder ne "PANIKFETTUNG"...
Manche Menschen meinen wenn etwas nicht leicht gangbar ist oder etwas hackelig, kommt was Fett drüber/rein...
Wenn das nicht hilft, kommt die Panikfettung, der letzte Versucht mit einer Flutung von allen erdenklichen Stellen mit Fett, nach dem Motto "Viel hilft Viel"...
Falsch Kollege... Wer hier Fett reinhaut, hat auch einen schleichenden Tod...  Dreck der durch die Lüftungsschlitze ins innere kommt, verbindet sich mit dem Fett zu einem Klumpen der wie Beton wird... also auch hier ist weniger mehr, vor allem das Fett an die richtigen Stellen...
wie hier Außen, vollkommener Blödsinn... (setzen 6)

bei Kunststoff auf Kunststoff nur etwas Teflon- oder Silikonspray sonst nix...

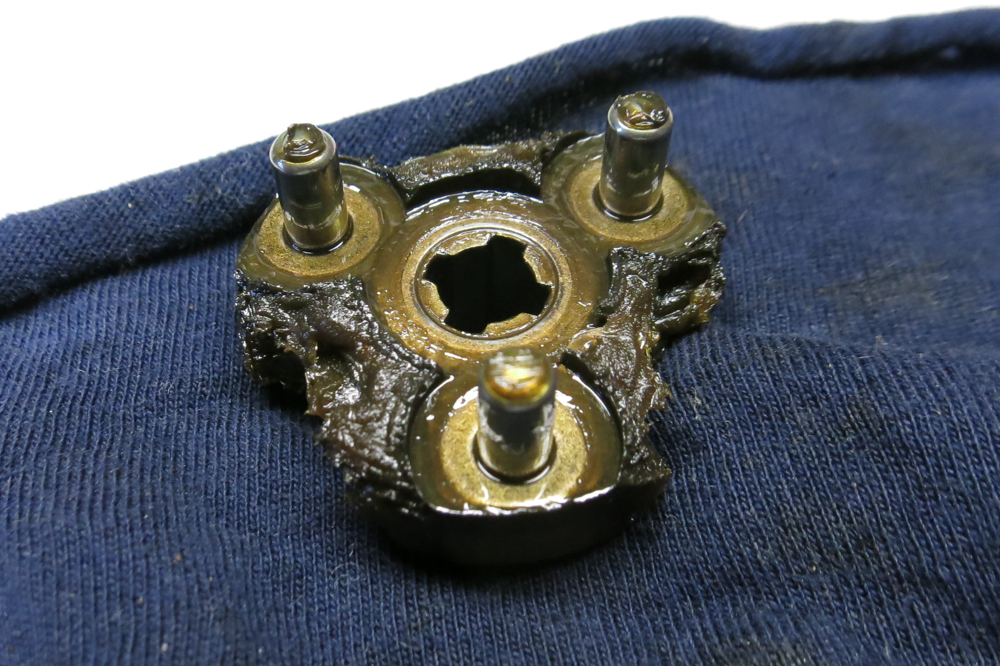

dann heißt es alles zerlegen, denn bei der Panikfettung wird auch das Getriebe randfoll mit Fett gemacht...

Gaaaanz übel Kollege, wenn der Schrauber es danach noch schafft zu laufen, kann es durchaus passieren das sich bei der richtigen Drehzahl, alles gut erwärmt, ganz schnell ausdehnt und platzt... (jep schon gesehen, allerding Mettalgehäuse)

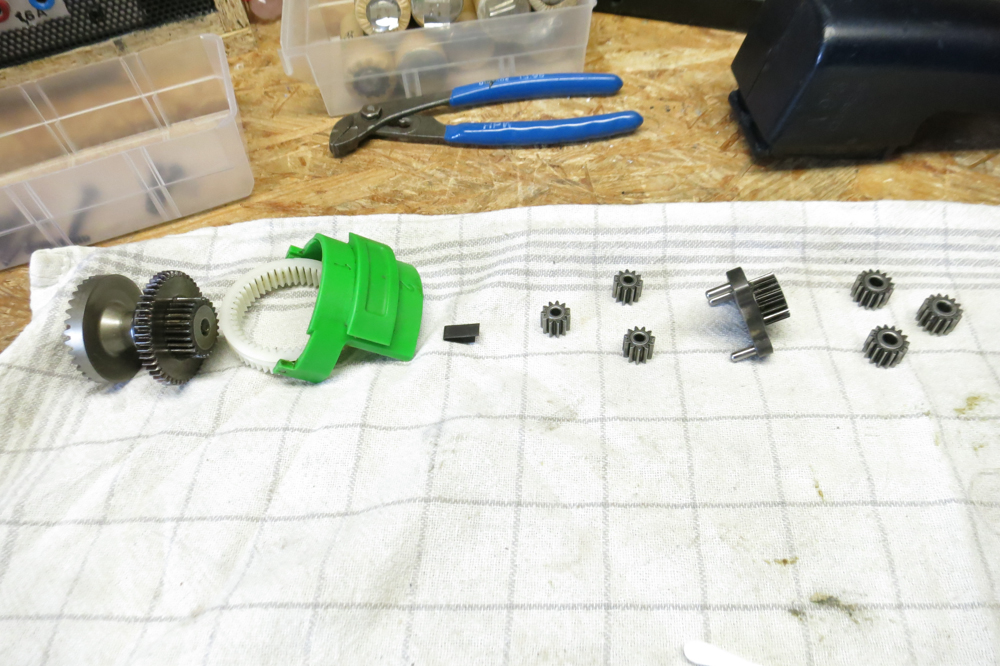

Also Getriebe raus reinigen und alles Fett raus...

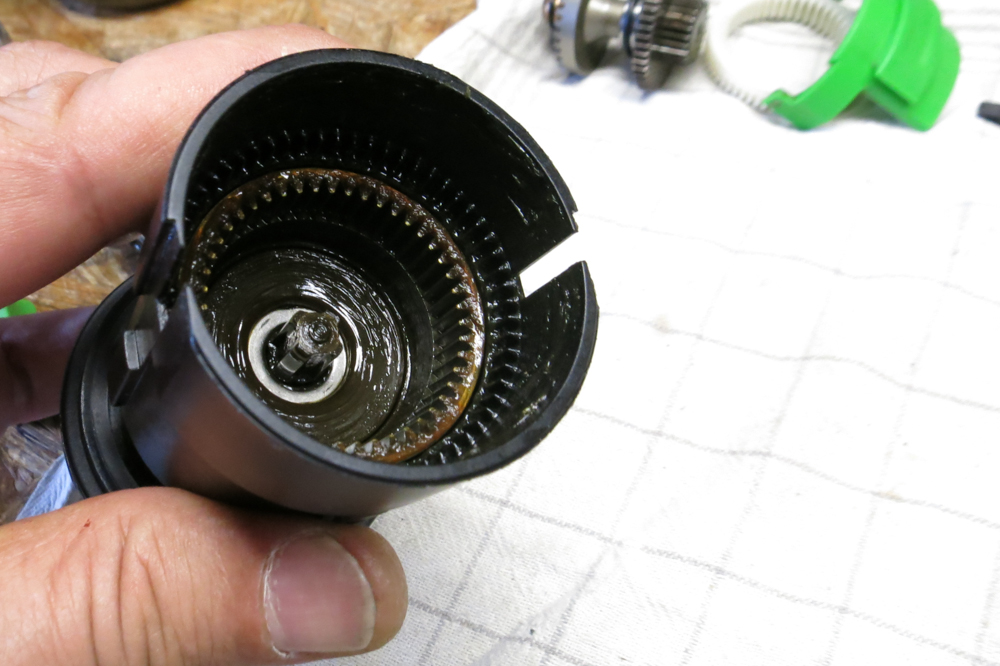

Wie gesagt das war wirklich randvoll und unten das kommt natürlich auch noch raus...
und dann mit wenig Fett, an den richtigen Stellen (an den Lagerdornen der Ritzel und den Reibflächen an denen der nächste Getriebegang sitzt wieder zusammen gebaut, an die Laufflächen der Ritzel kommt auch etwas Fett aber ur Mäßig...

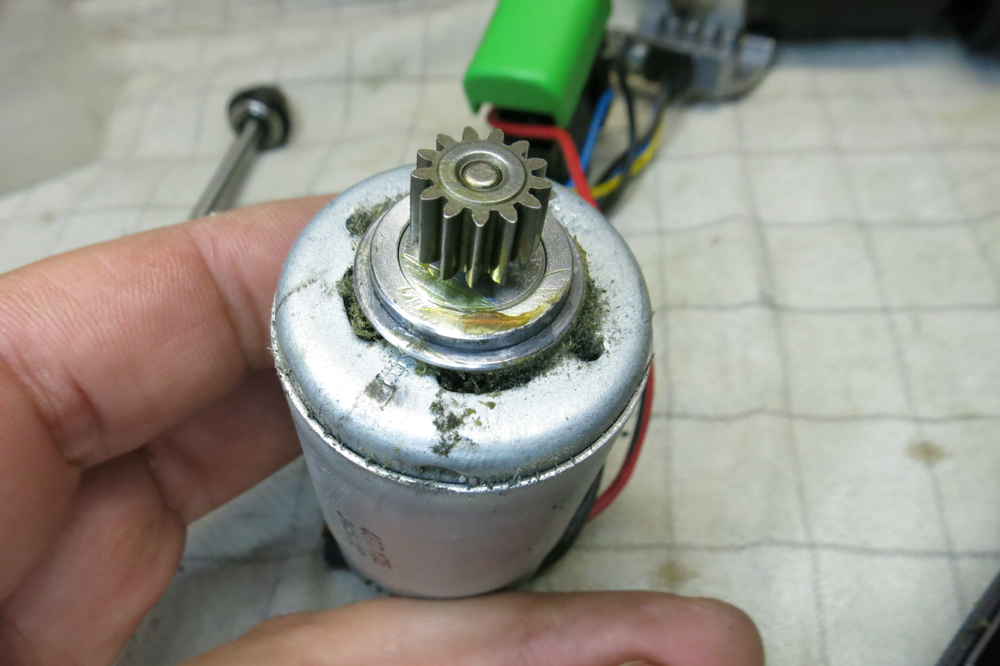

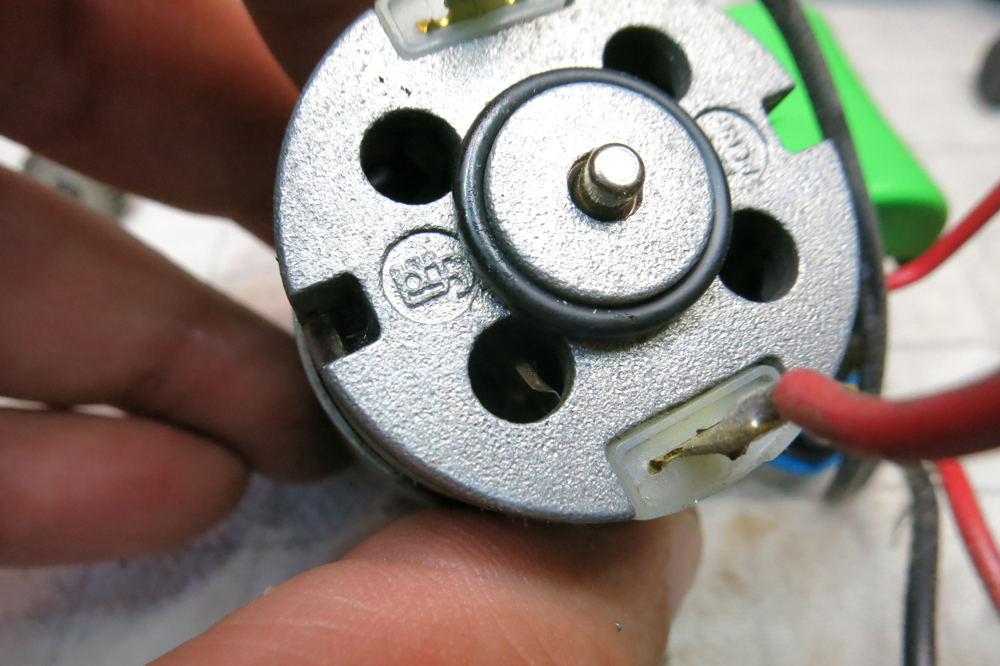

zum Abschluss noch den Motor reinigen, Lagerspiel und Kohlen kontrollieren und fertig...


Hier sind gute Johnson Motoren verbaut, die sind sehr robust, Lager halten ewig, die Kohlen bekommen genug Luft und halten auch ewig...


dann wieder alles zusammenbauen, das Bohrfutter kontrollieren ( hier ist auch nix zu beführchten sind gute RÖHM Futter), wenn man die nicht tag/Wochen im Wasser liegen lässt, gehen die auch nicht kaputt...
Wenns mal getauscht werden muss ist von vorne im inneren eine Schlitzschraube (ich meine linksgewinde) und das Bohrfotter kann ganz leicht abgenommen werden...

Das wars!

jetzt habe ich wieder einen guten Schrauber in meiner Bastelbude für die nächsten 5-10 Jahre oder bis ein Kumpel ankommt und mal wieder nachschub braucht... (der andere geht mit Koffer in den Keller für Ersatzteile)

VG Jens

[Fürchtenix]

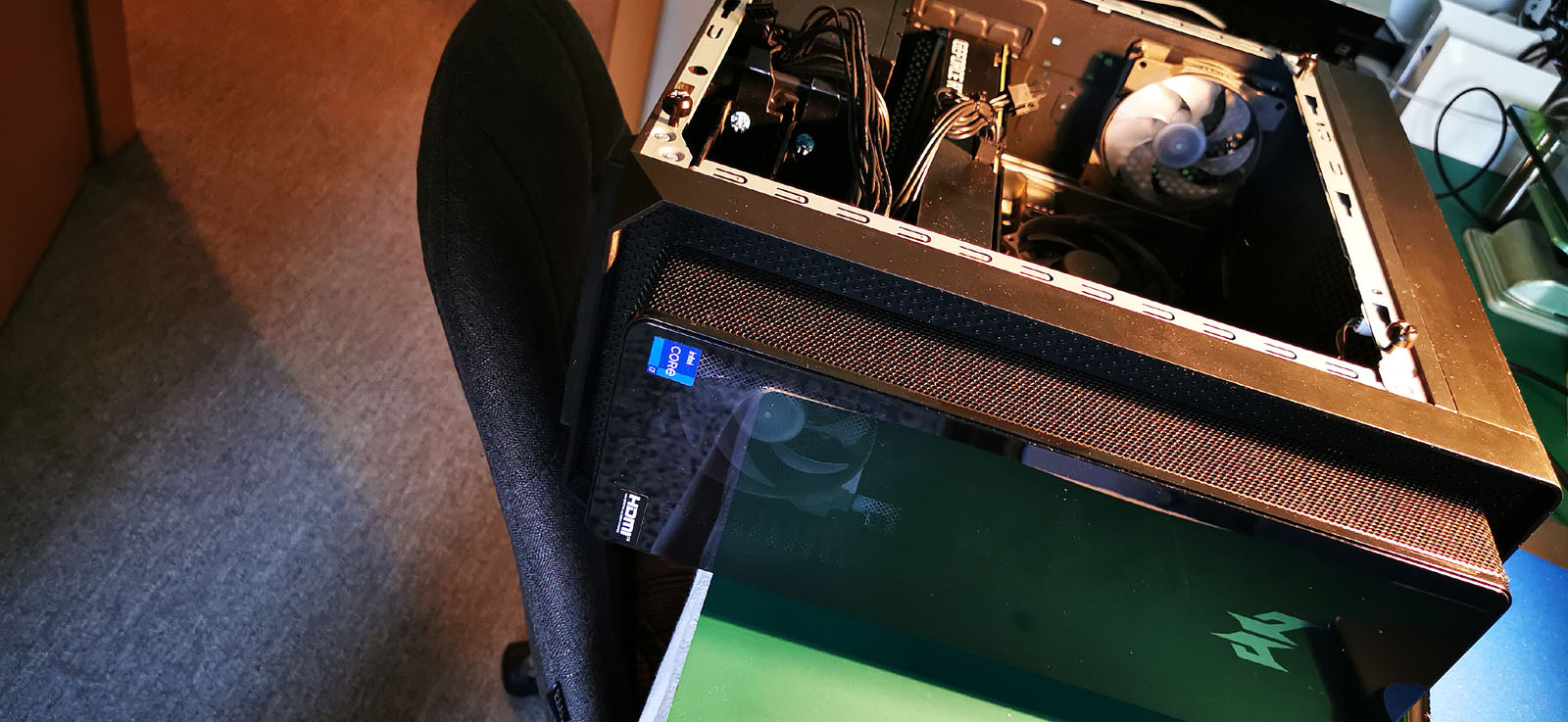

Nachdem der mittelalte Predator nun schon monatelang im Regal rumoxidierte, hat es mich diese Woche mal gepackt...

Ziel: neuer "Allgemeinrechner" für Arbeit, (hoffentlich) SCSI (Audio-DAT + Film-/DiaScan) und vielleicht mal bisschen spielen.

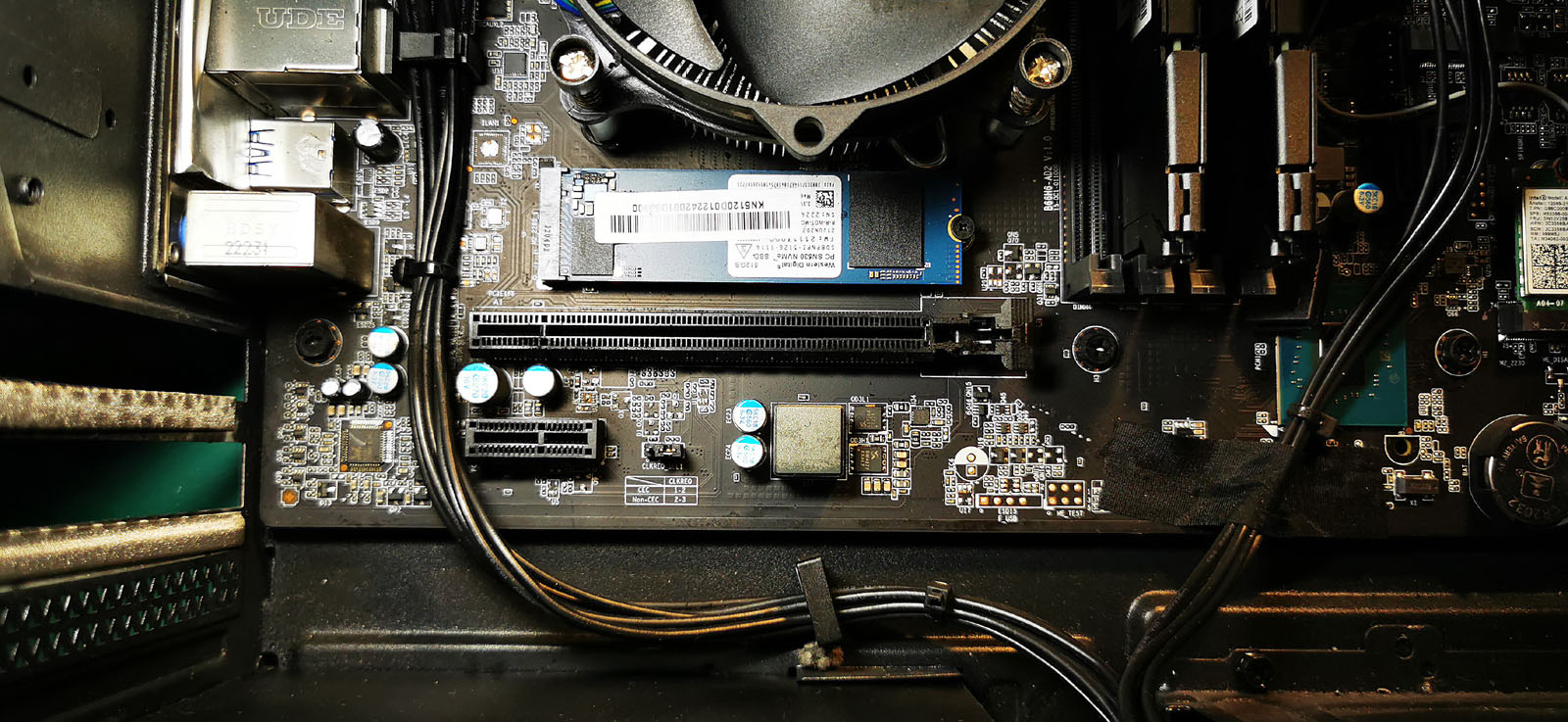

Huch, shit - der hat ja eigentlich keinen Steckplatz für irgendwas frei, nur den kleinen versteckt unter der GraKa.
Und des weiteren mußte ich feststellen, daß die Krüppelkiefer zwar zwei SATA-Ports hat (das wusste ich und hatte sie fest verplant), aber (und das war mir bisher nicht aufgefallen) KEINE SATA-Spannungsversorgung.

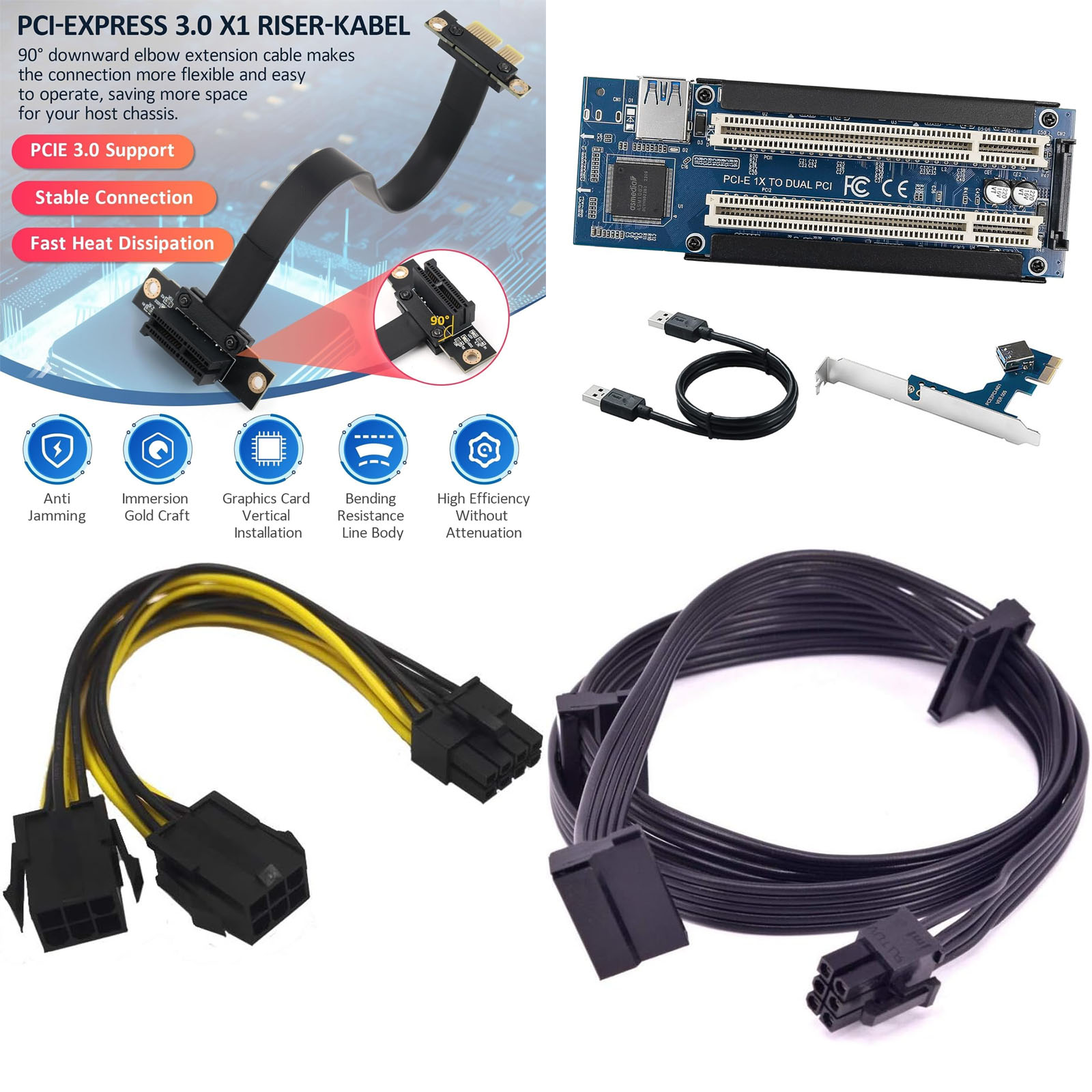

Schnell bei Jeff ne Sammelbestellung aufgegeben (bei der GraKa lungerte ein freier "Netzteilausgang" rum - deshalb das schwarz-gelbe Kabel (Pussy auf Pussy-Adapter) + passene SATA-Strippe)...

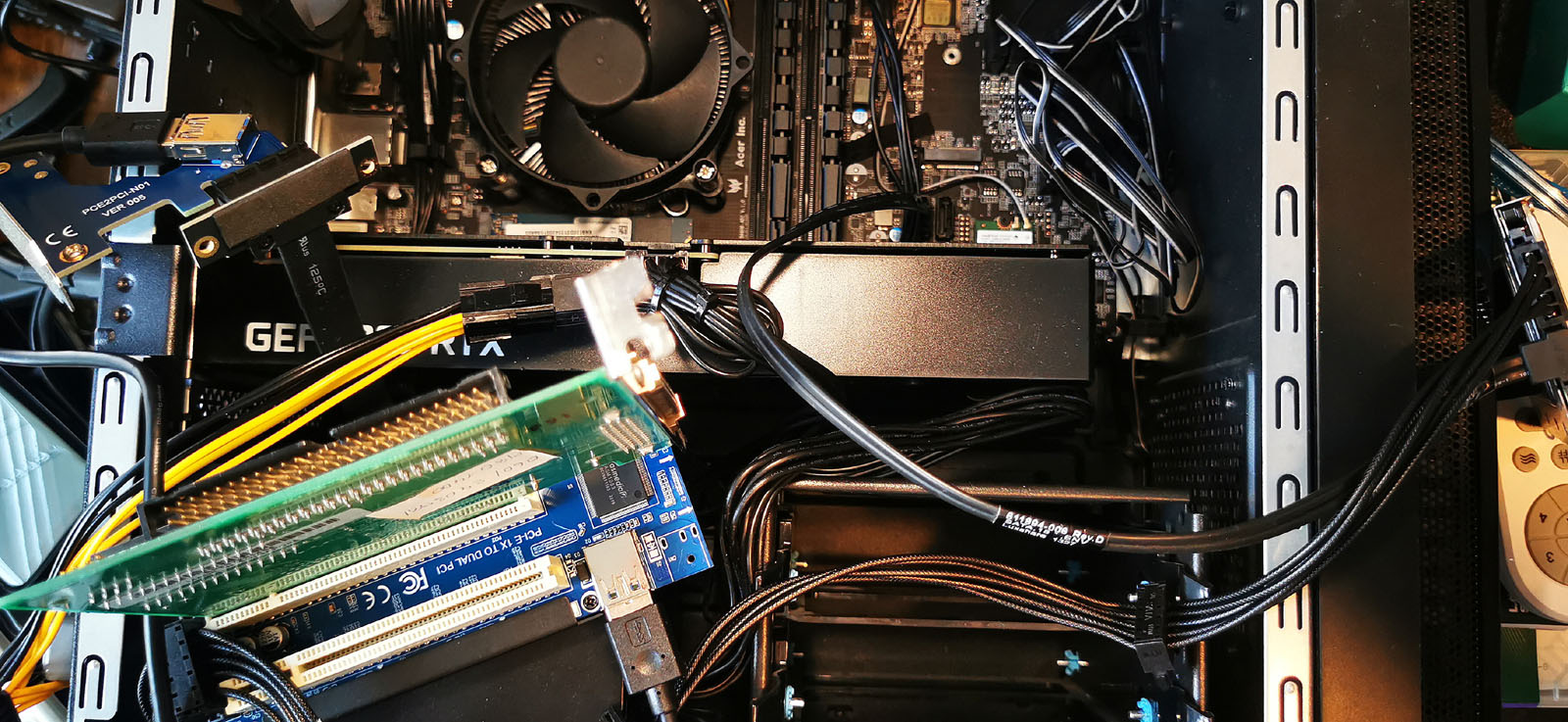

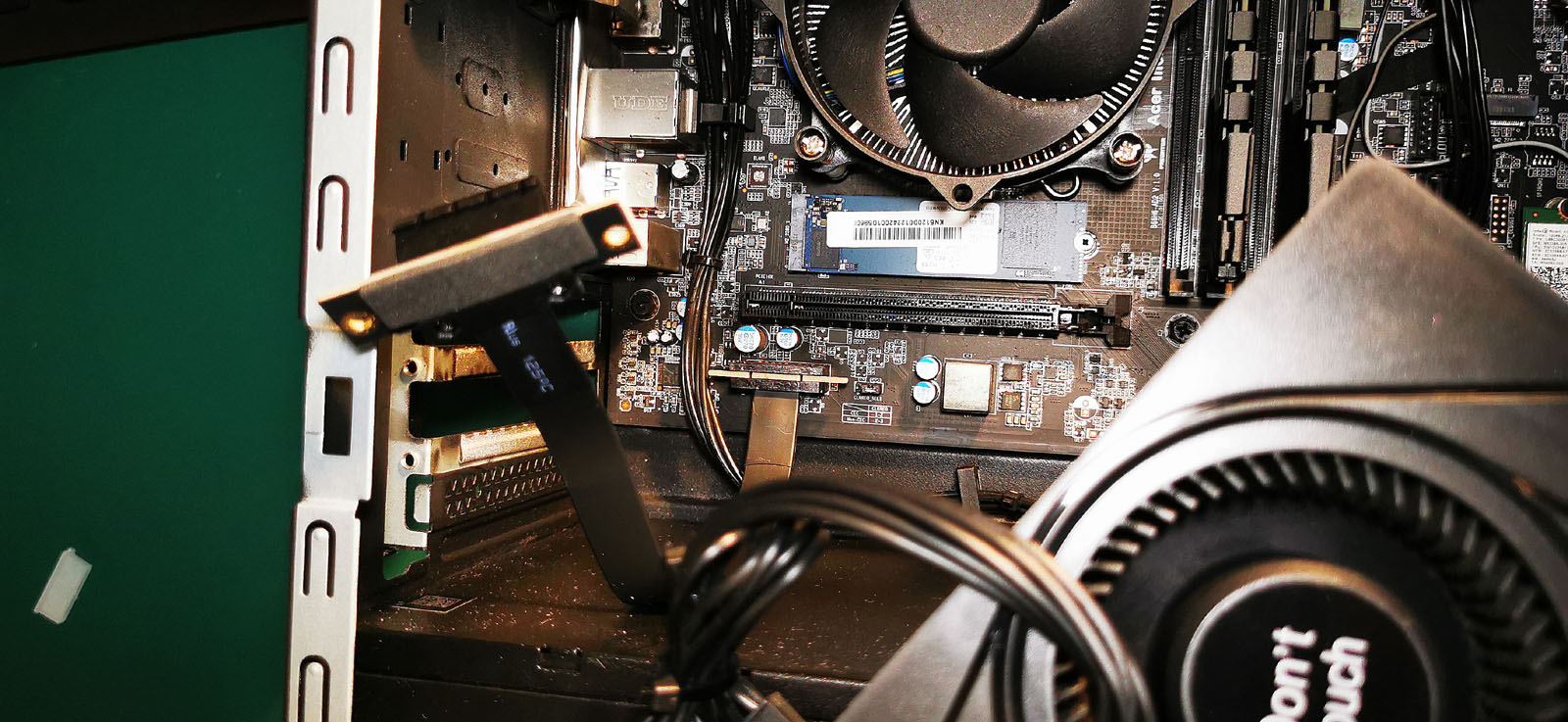

Riser-Kabel passt schon mal mechanisch wie erwünscht (GraKa wird nicht "behindert")




Ne alte Schrott-Platte angesteckt und PC eingeschaltet - Mist, PC startet nicht mehr.



Bisschen rumgemessen und festgestellt, dass die Möhre sich nur von 12 Volt ernährt (Netzteil liefert keine 5V und/oder 3.3V, die werden nur irgendwo auf dem Mainboard erzeugt und an diesem löte ich nicht rum) und der Totalausfall lag an zusammengefassten Strippen, welche absolut nichts mit einer SATA-Kabel-Belegung zu tun haben. Ohne das Adapterkabel startete er zum Glück wieder.

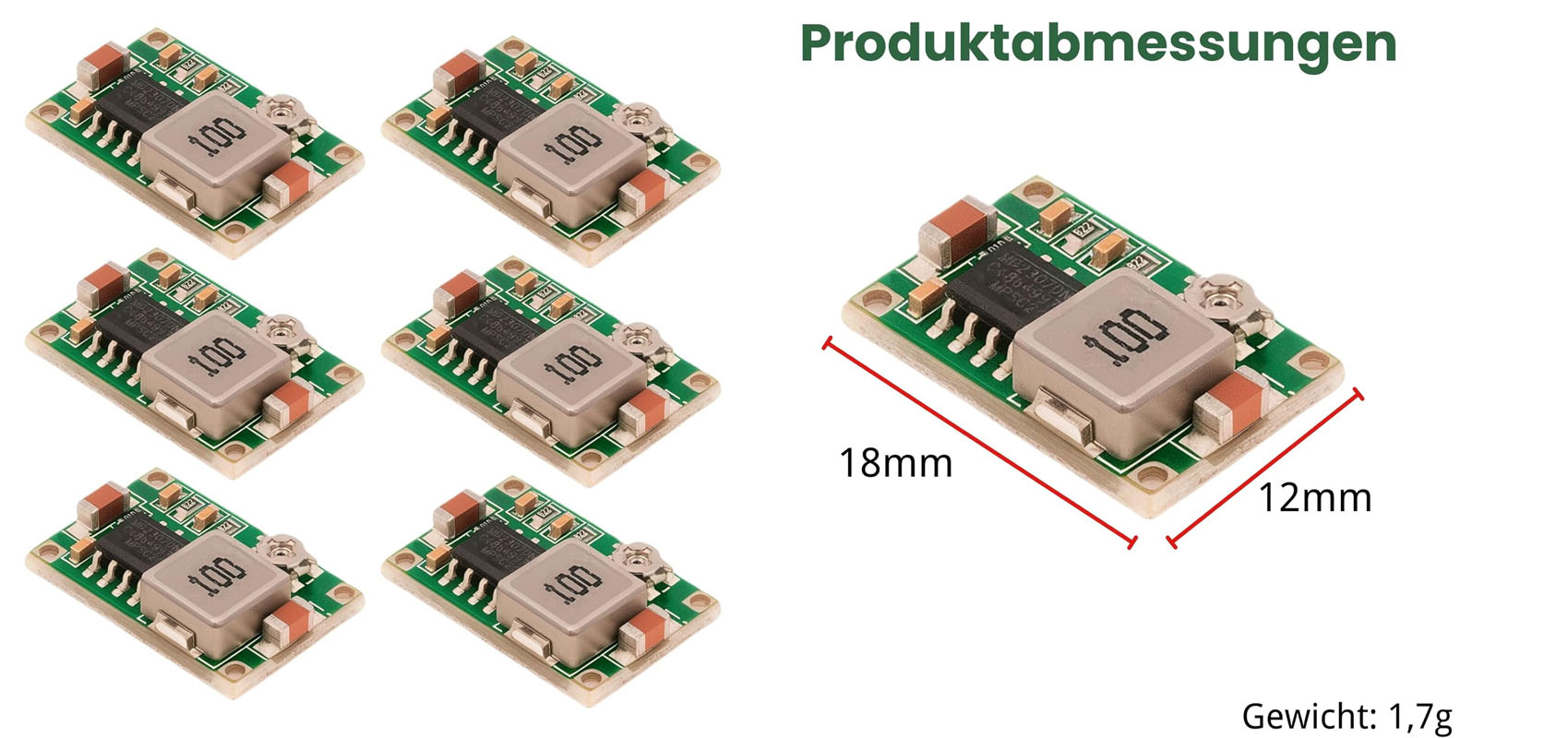

Also flott das folgende rangegoogelt und nachbestellt (kleinster aufzufindender Spannungsregler im Sechserpack - passt prima in den zweitgrößten vorrätigen Schlupfschlauch ):

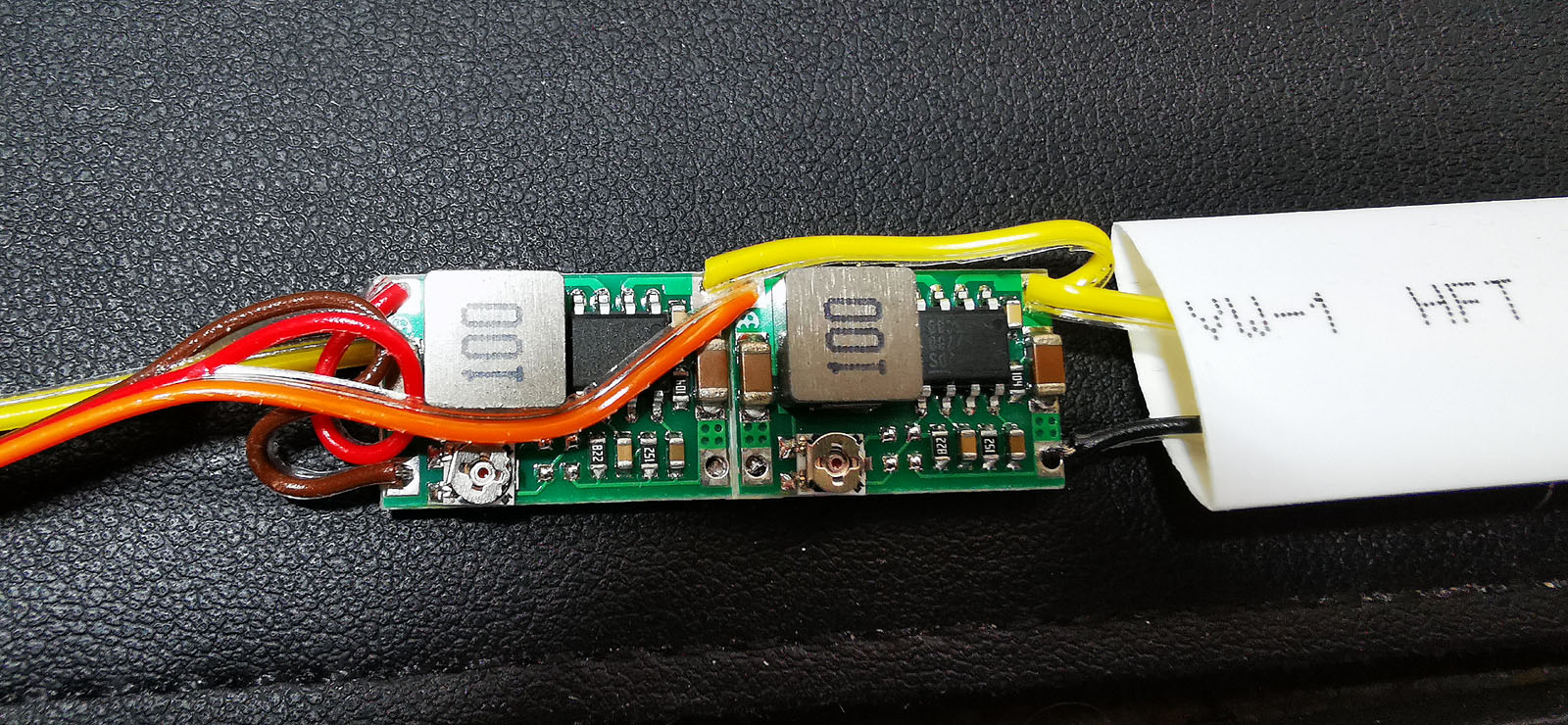

Praktischerweise kam es als 2*3-Platinchen zum selberauftrennen, so dass man es für 5 und 3.3 Volt schön in Reihe zusammenlassen kann:




Und voila - Rechner startet und die SATA-Platte läuft.
Der alte TV als Not-Monitor (zum Glück noch nicht zum RecHof gebracht)




(allerdings musste ich im Explorer entsetzt feststellen, dass ich eine 1TB-HDD erwischt habe, die noch weit ab von Schott einzustufen ist. )

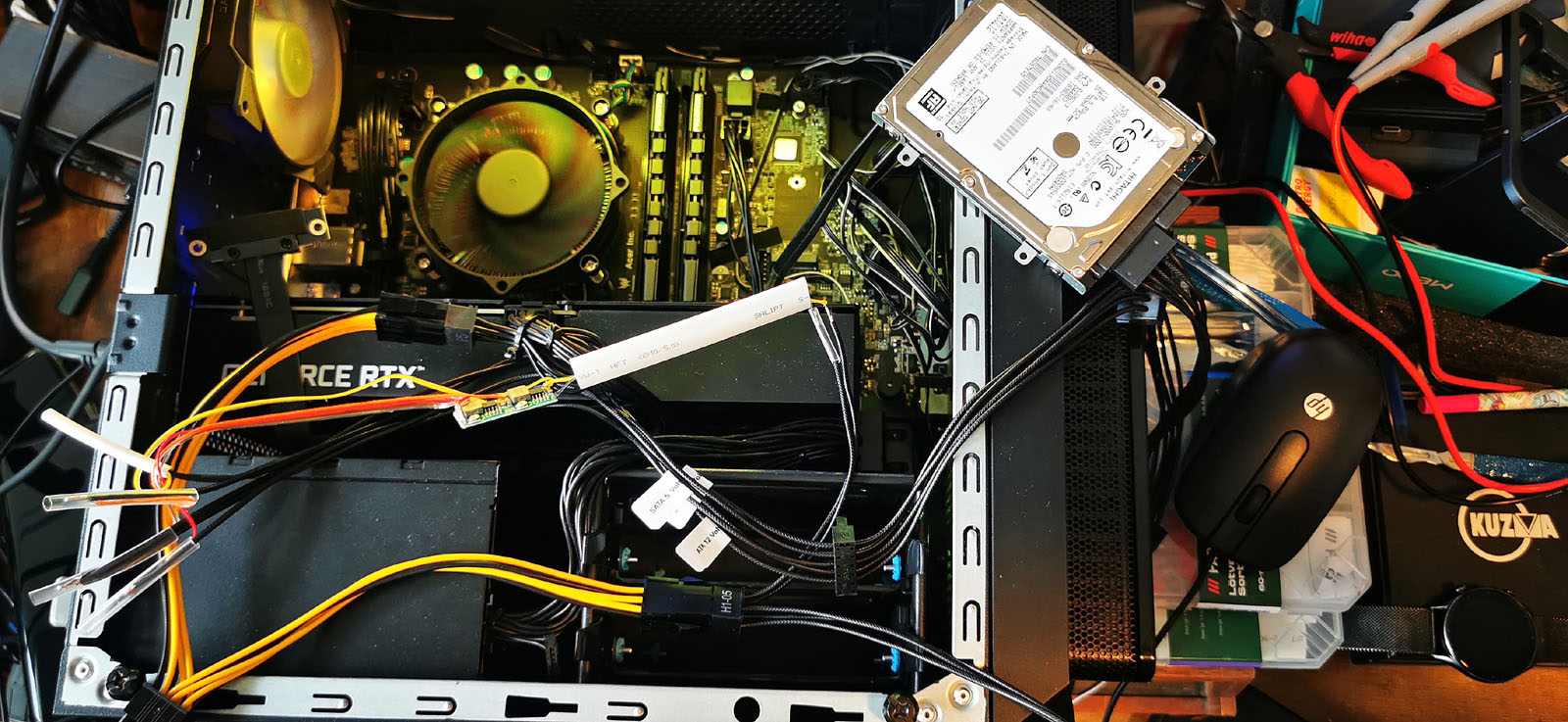

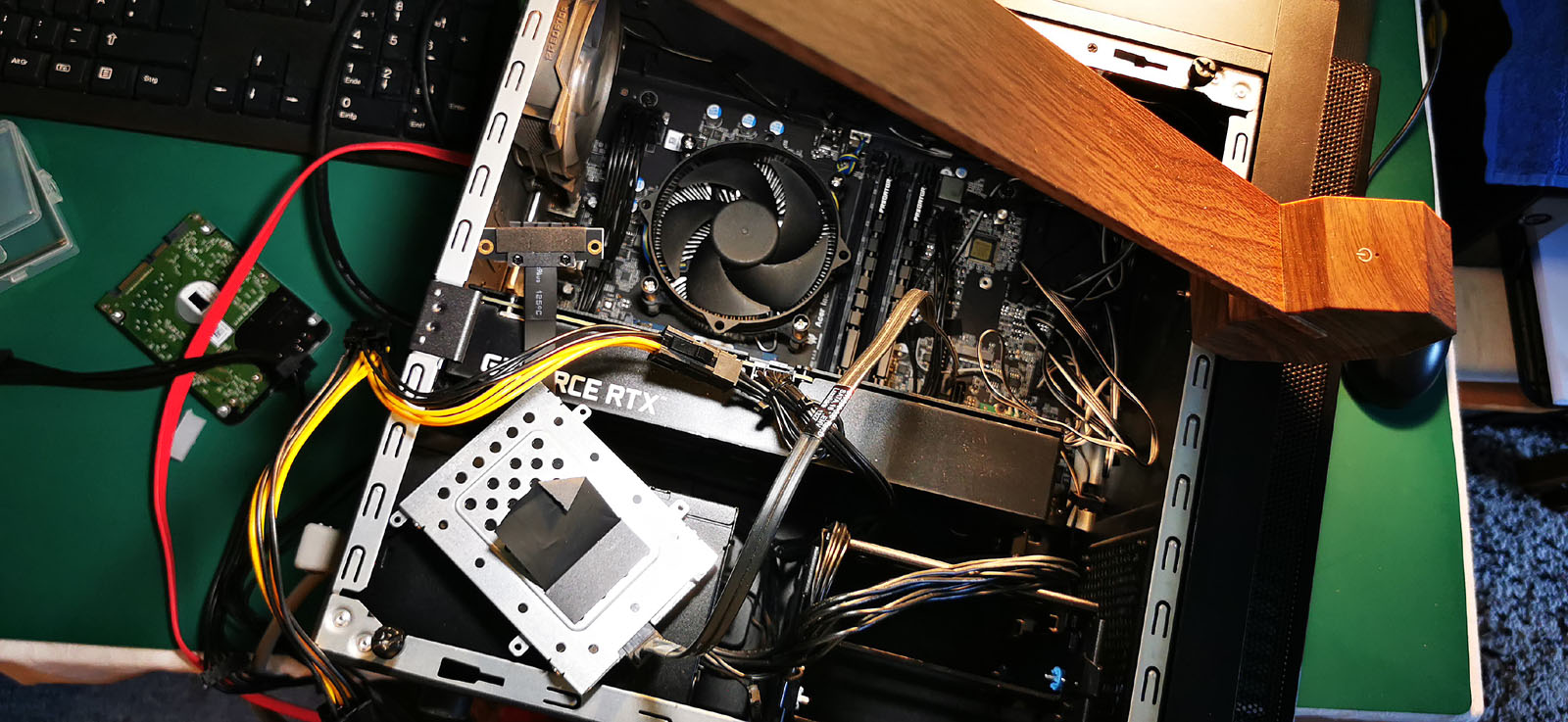

Schnell noch den Rest grob zusammengesteckt:






Ich hab je eher nicht damit gerechnet, dass die ganze Adapterei am Ende funktioniert, aber sieht tatsächlich schonmal gut aus.




Sonntag wird die ganze Stripperei bisschen zusammengekürzt...

[Matt550]

Moin Fürchtenix,

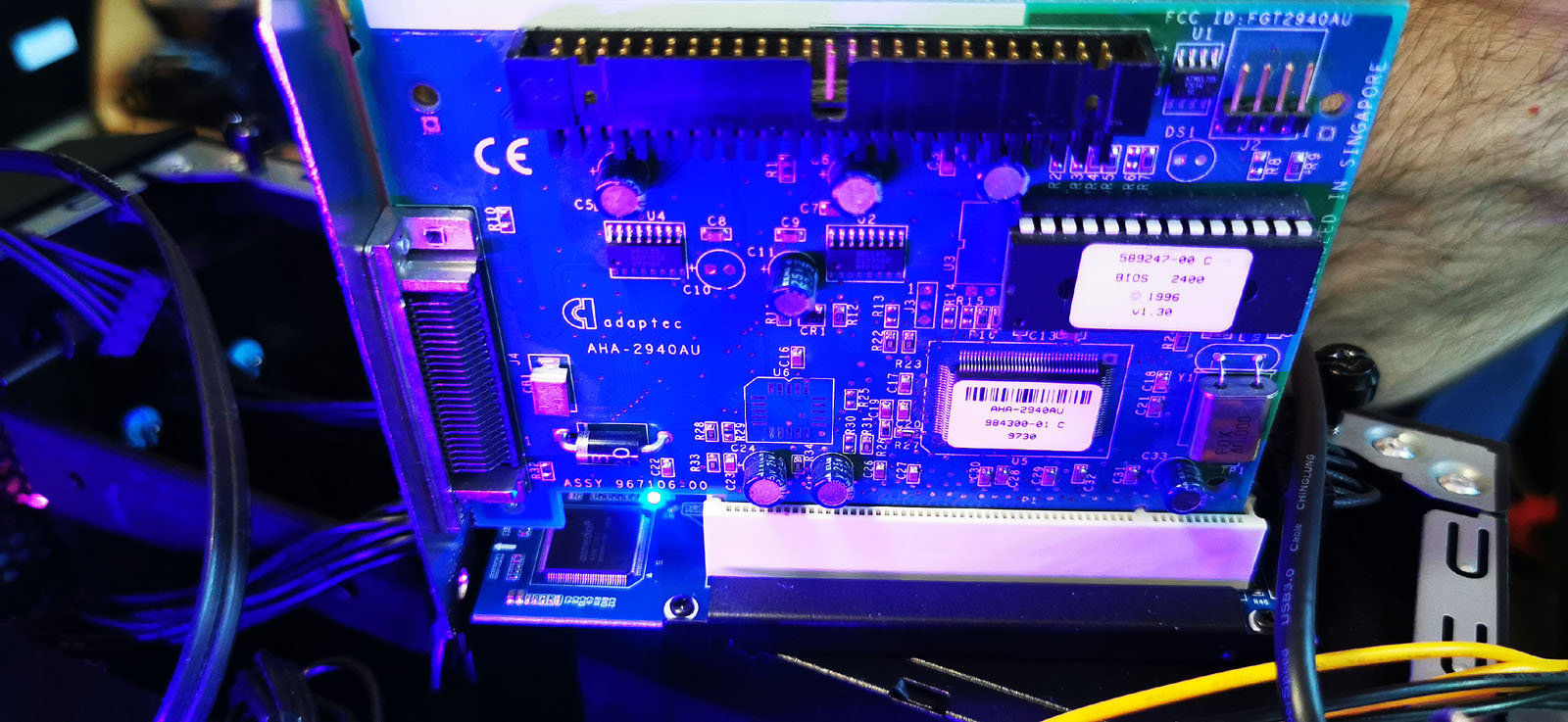

der Rechner kann Windows 11 und dieses Betriebssystem ist vermutlich auch installiert? Der Adaptec 2940 AU (das war IMHO seinerzeit die "abgespeckte" Variante für z.B. Scanner) scheint ja als SCSI Controller auch grundsätzlich erkannt zu werden. Da scheint aber der Gerätetreiber zu fehlen. Mhhhh ... Ich stelle mir gerade die Frage, was Du daran anschließen möchtest?
Viel Erfolg und viele Grüße

[Fürchtenix]

Hi,

erstens ist das "Projekt" noch voll in "Ausführung" - bis heute ging es erstmal nur darum, ob die Sache mit dem "PCIe auf 2xPCI" funktioniert - passt (da der Adaptec erkannt wird).

2. Der Predator ist zwar hier&da kritikwürdig, aber noch nicht steinalt - Win11 läuft auf allem aus den letzten 10(+x) Jahren mit min. 4GB RAM.

3. Der Adaptec wird einen Minolta-Diascanner (und/oder zum Vergleich, wenn ich ihn wiederfinde, Nikon LS-2000 mit Silverfast) ansteuern und hoffentlich später (den muss ich sowieso erst mal suchen) meinen SDT-9000 zum auslesen von DAT-Tapes.

Vor fast exakt einem Jahr erstes Foto von der Scannerbastelei, da noch mit einem sehr alten Mainboard:



Den Adaptec mit Scanner hatte ich damals schon in Betrieb, allerdings nicht in "optisch vorzeigbarer Konfiguration", jetzt soll es halt dauerhaft schreibtischtauglich und auf einen Rechner (Job + Spiele + SCSI + diverse "Produktionsmittelbetreibung") zusammengefasst werden, zumal man mir dieses Jahr einen großen Packen alter Familien-Dias zukommen ließ.

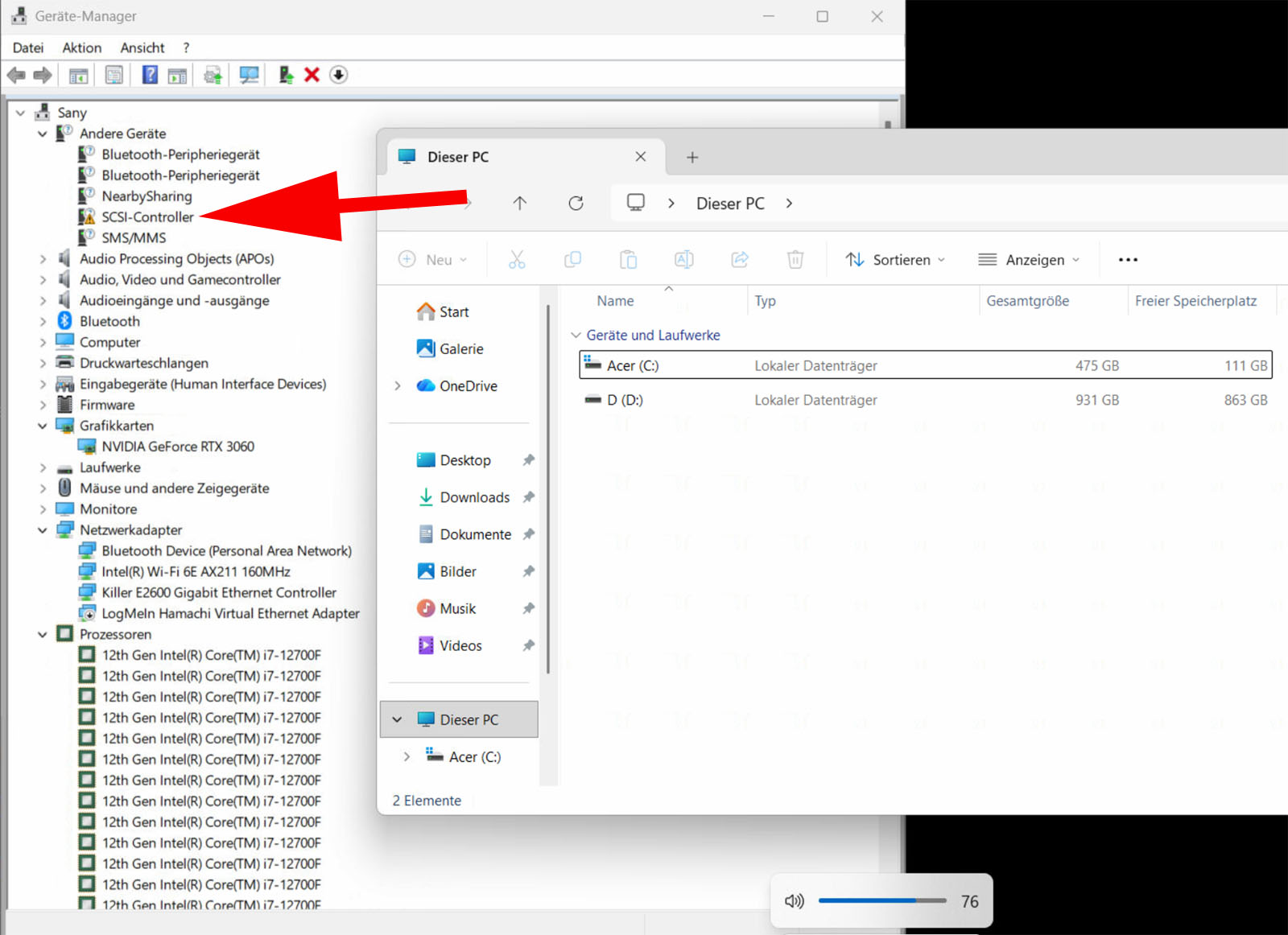

Nach dem Drüberbügeln von Win11 lief es weiterhin (auf dem doch schon etwas älteren AMD-Board):

[Bassmann]

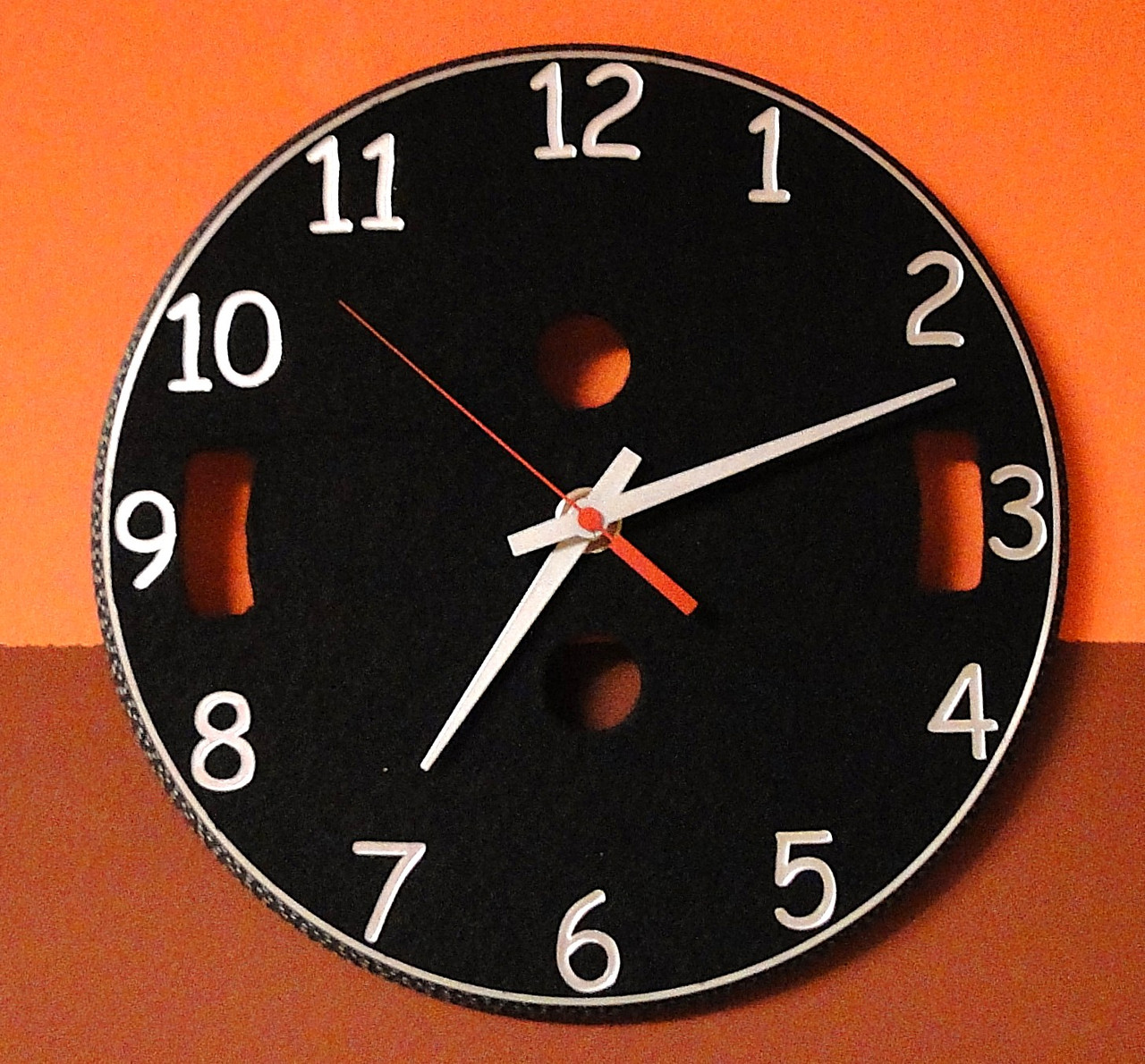

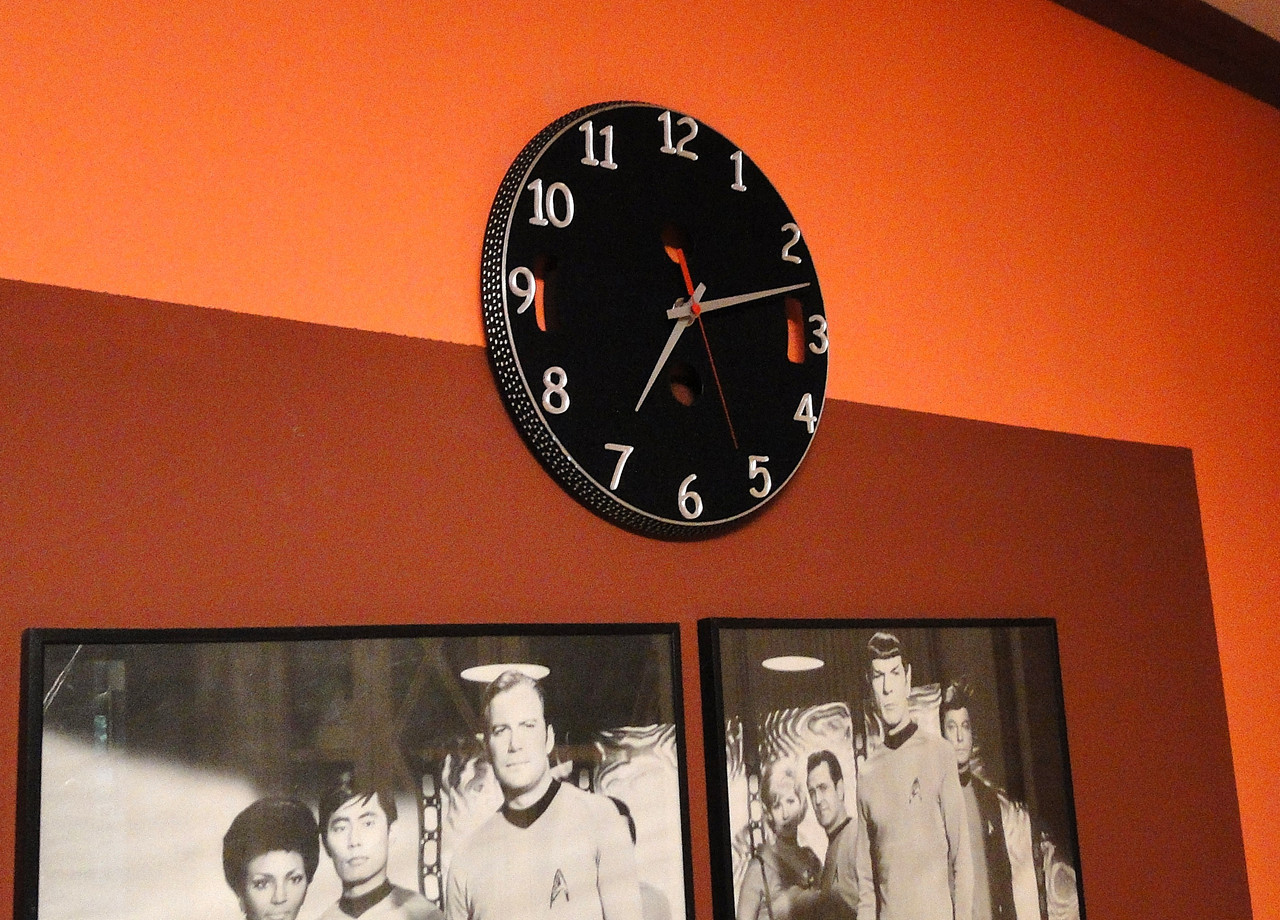

Hier mal eine meiner Uhren: Benötigt werden 1 Plattenteller der Wahl, etwas selbstklebender Filz, ein UTS-Funkuhrwerk, passende Zeiger und Zahlen und Farbe, alles nach Wahl und Geschmack...

[Fürchtenix]

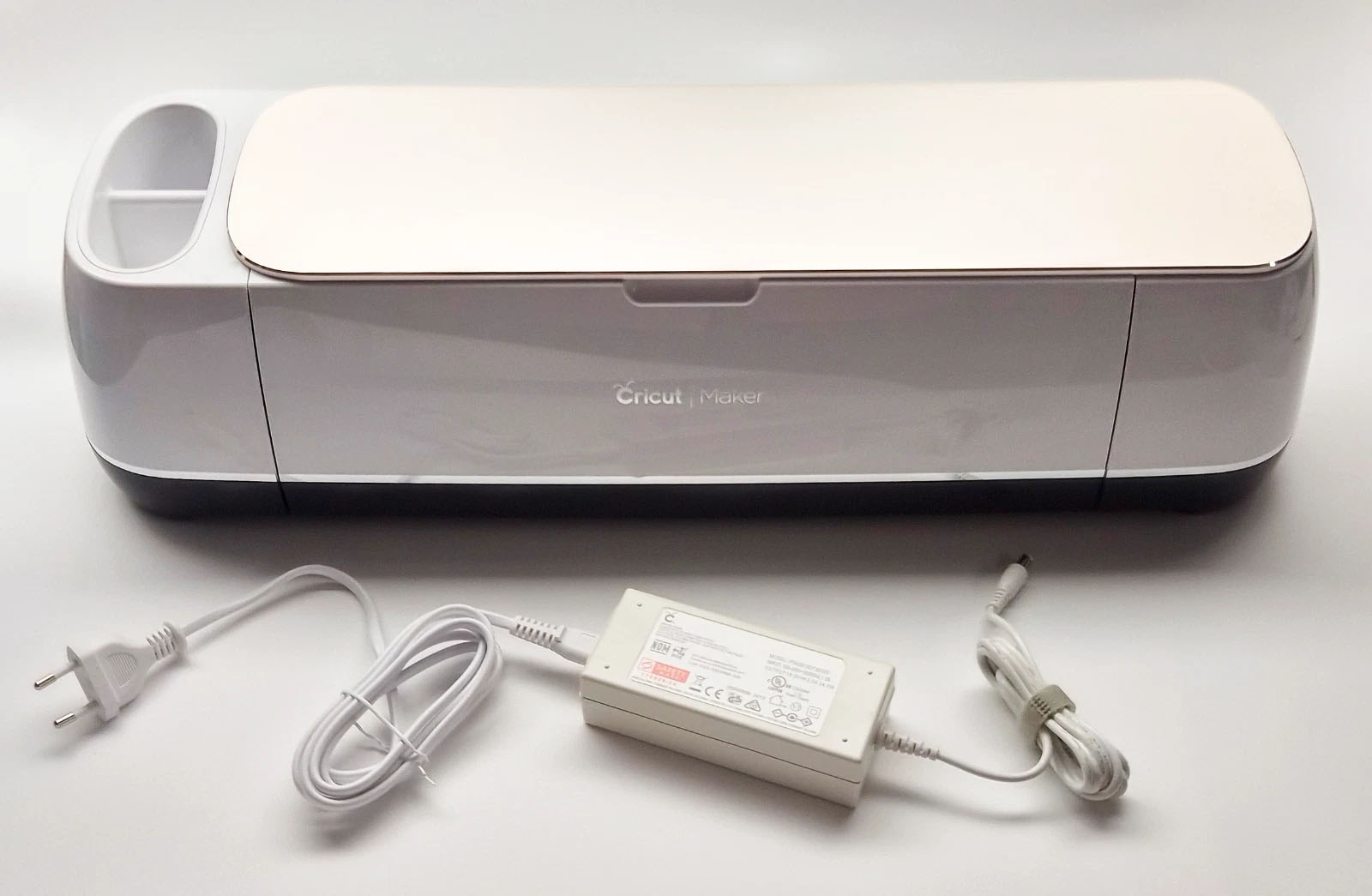

Den armen Kerl (schon "tot") aus der Bucht gefischt...




Prinzipell funktionstüchtig, aber diese links und rechts vorhandenen "Andruckrollen" waren in Auflösung begriffen und taten nix mehr.

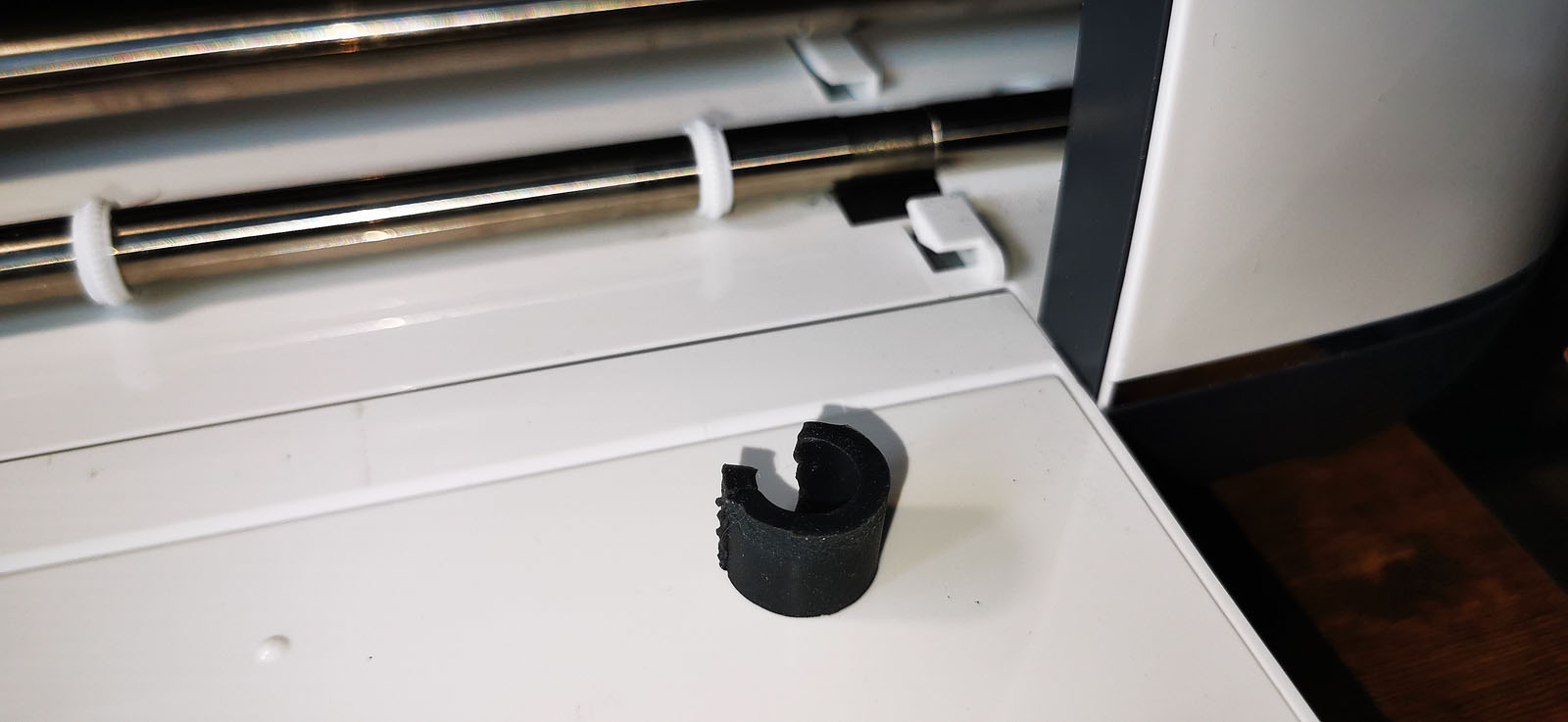

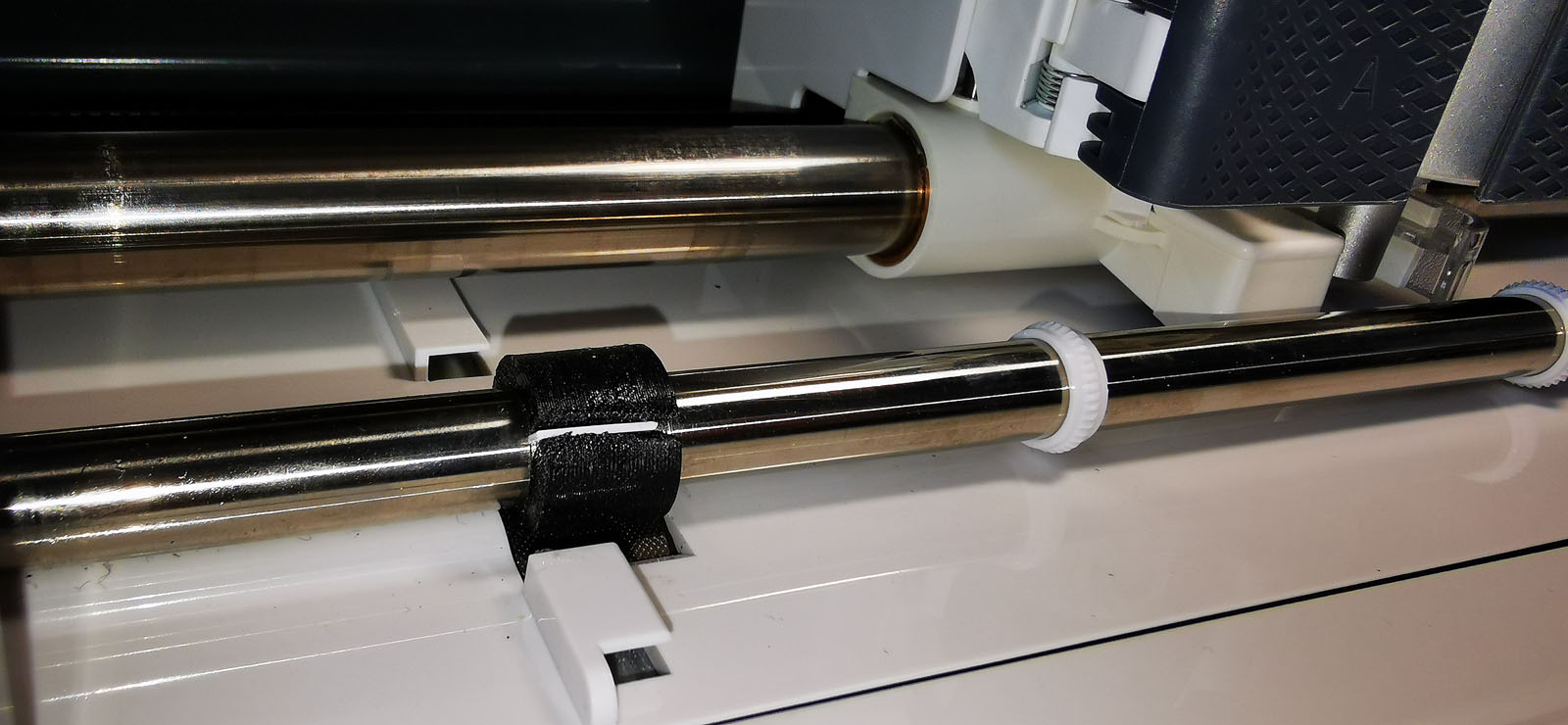

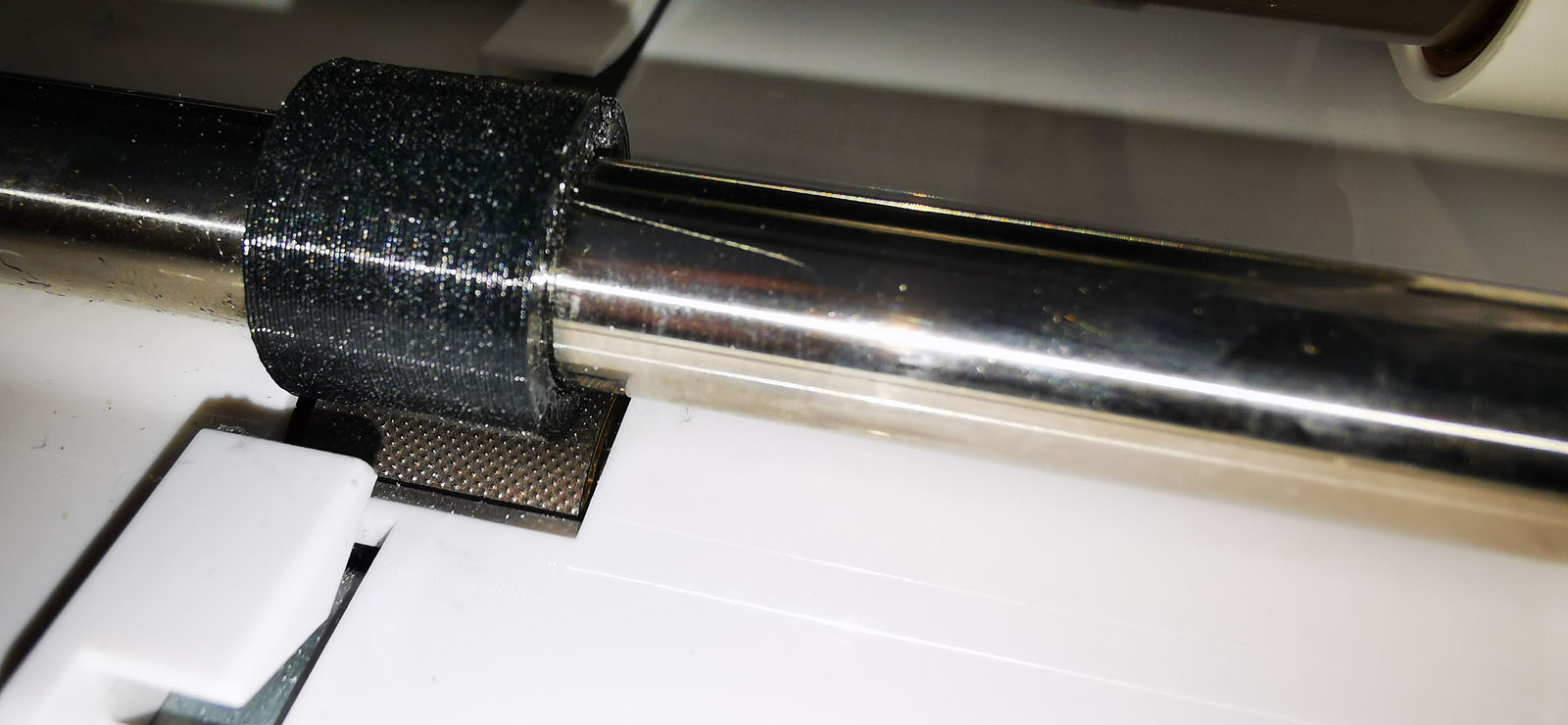

(Schon Nachherfoto) - die Rollen drücken das Material gegen die "Capstan"rolle/-stange, welche das Material beim plotten aufs Hunderstel oder Zehntel genau vor- und zurückbewegt (selbes Prinzip wie beim Tapedeck).




Ein Video zum Rollenwechsel hab ich angefangen zu schauen, aber das lief auf Neuanschaffung von Werkzeug und der Gefahr teilweiser fast-Zerstörung des Plotters hinaus.

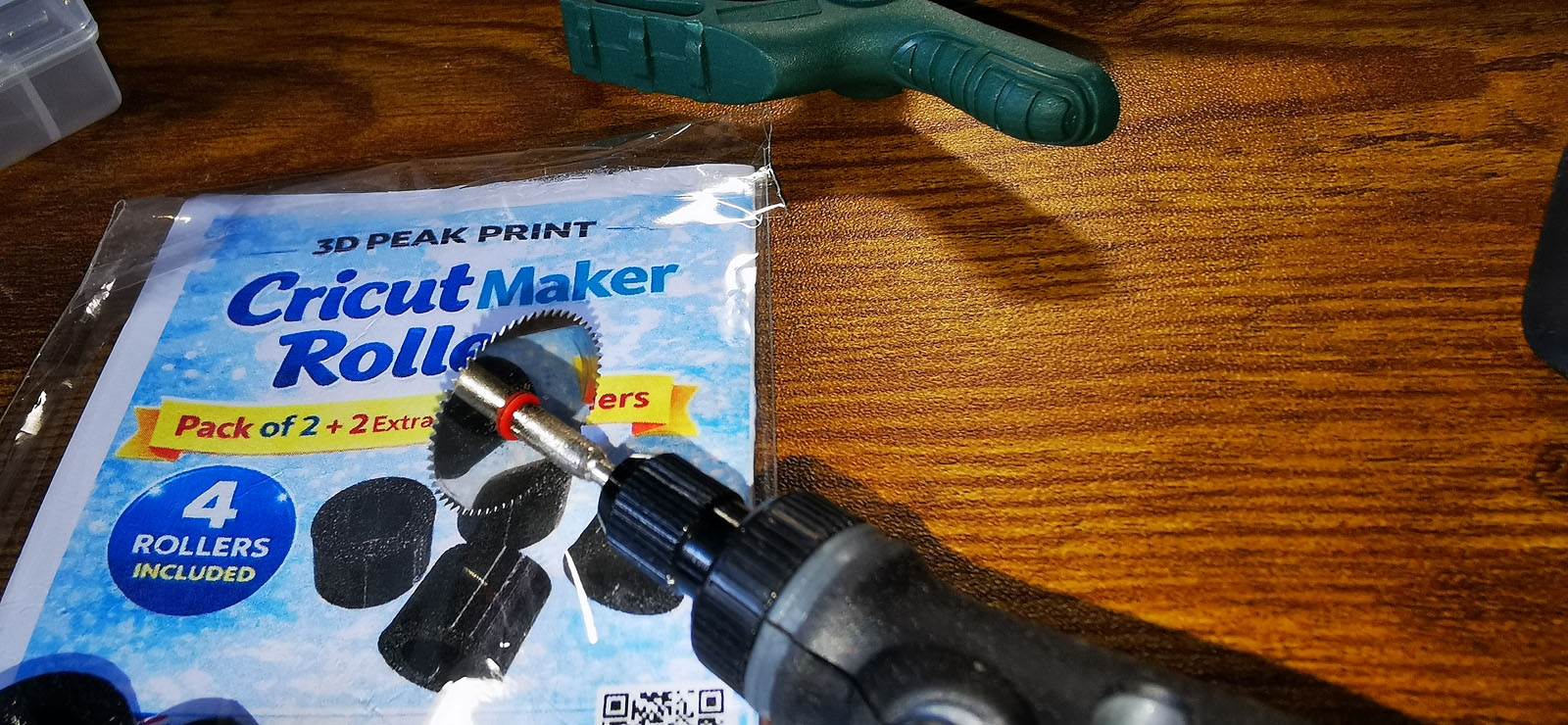

Da ein Engländer solche Rollen (preiswert) nachdruckt, hab ich mir ein Set kommen lassen (dank 2 als Reserve kann man auch bisschen experimentieren).

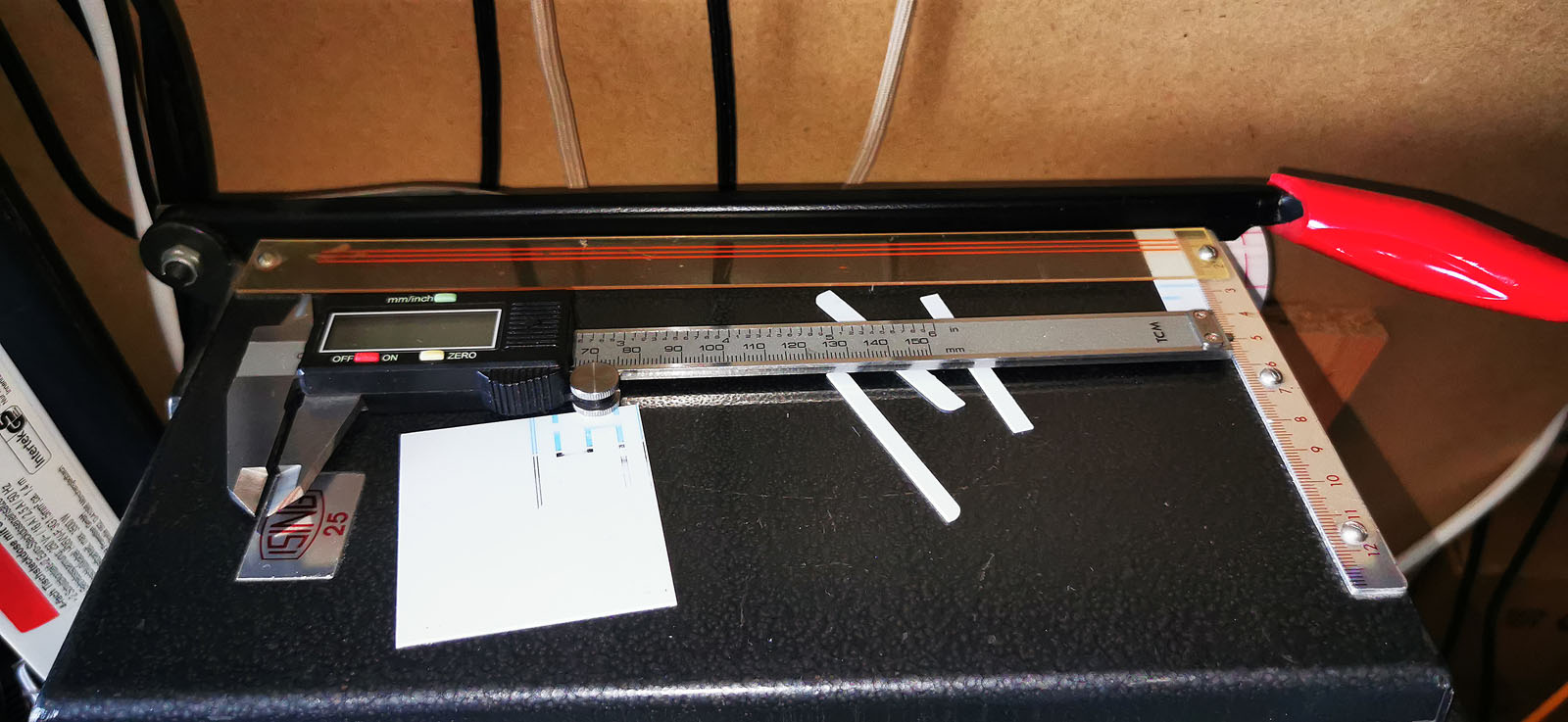

Einen eigenen Plan zum Rollentausch hatte ich mir beim bestellen schon gemacht (siehe bereitliegendes Werkzeug).

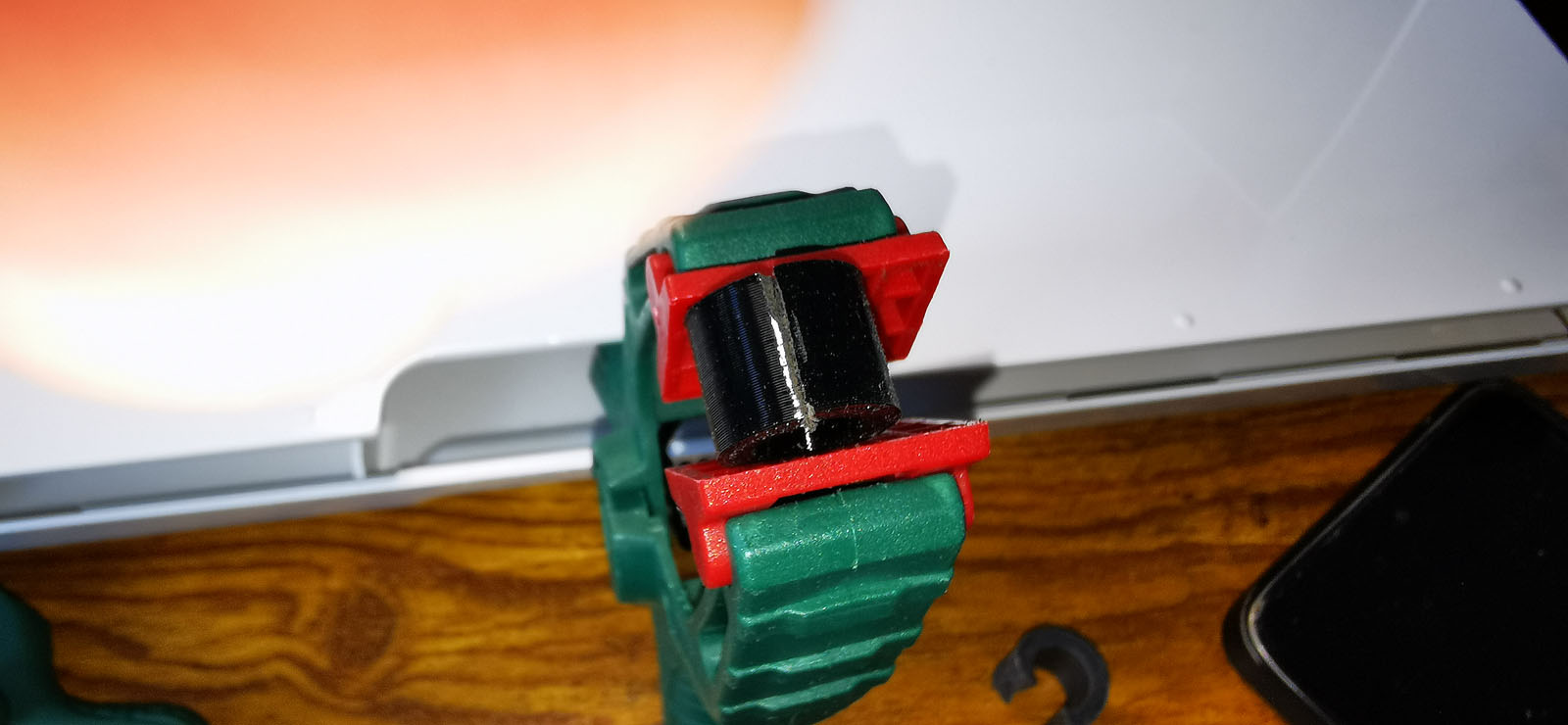

Aufgeschlitzt...




Und mit Unterstützung durch die "Einzugfunktion" die aufgebogenen Rollen reinziehen lassen (Schlitze der beiden Rollen nicht parallel, sondern versetzt, damit immer eine von beiden garantiert greift).


Wegen dem beim Schlitzen auftretendem Materialverlust "Spaltfüller" mitm Schnippeldings zurechtgemacht und mit

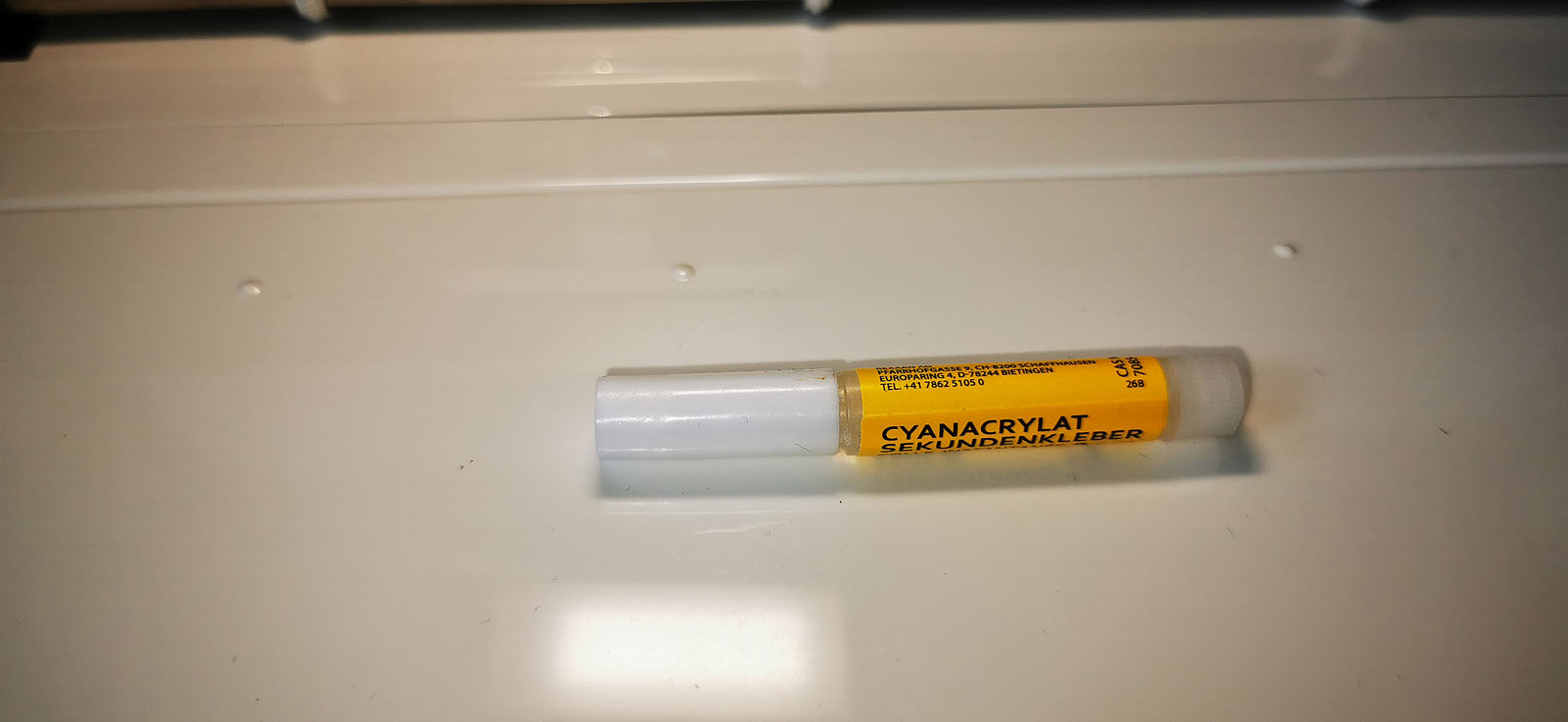

sehr schön dünnflüssigem "schnellabbindenden"




alles verklebt.




(nicht direkt "schön", aber der Erfolg gab mir recht )

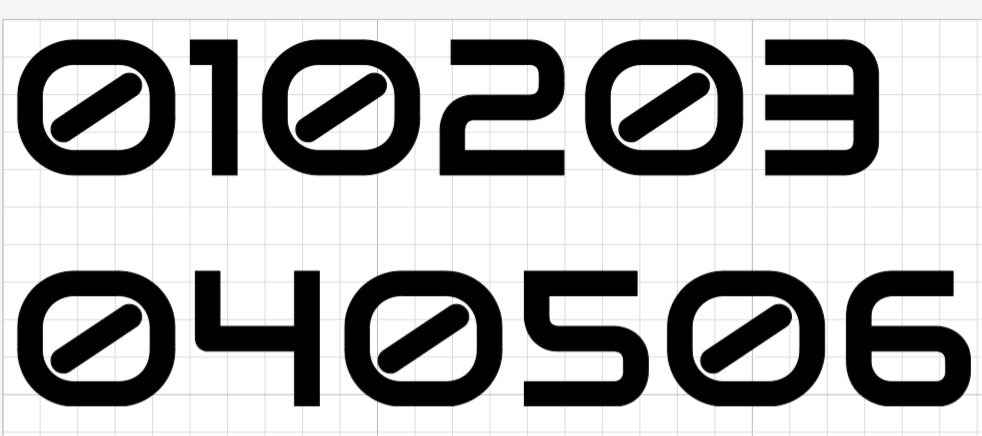

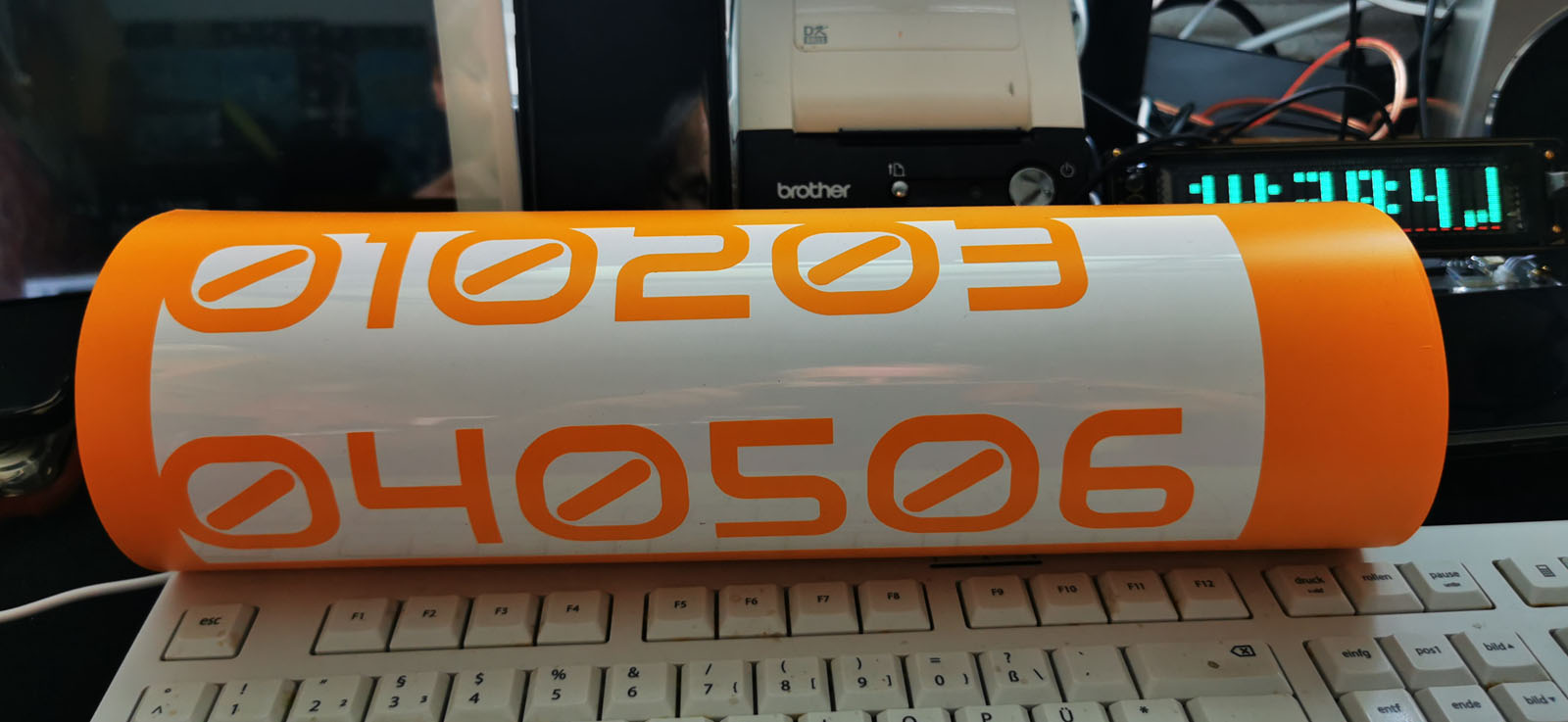

Nachdem gleich der erste Folienladeversuch problemlos vonstatten ging, schnell was (eh benötigtes) zum testen erstellt




und beanstandungsfrei ausgeschnippelt.

Daß der Rahmen links und oben leicht durch die Ziffern geht, war mein Fehler - ich hatte ihn zuerst vergessen und im Nachhinein erstellt und geschnitten (damit ich die Ziffern entgittern kann, ohne was vom Trägermaterial abschneiden zu müssen - für den Einzug von der Rolle ohne Benutzung der Schneidematte sollte die Vorderkante möglichst genau rechtwinklig zu den Seiten sein).

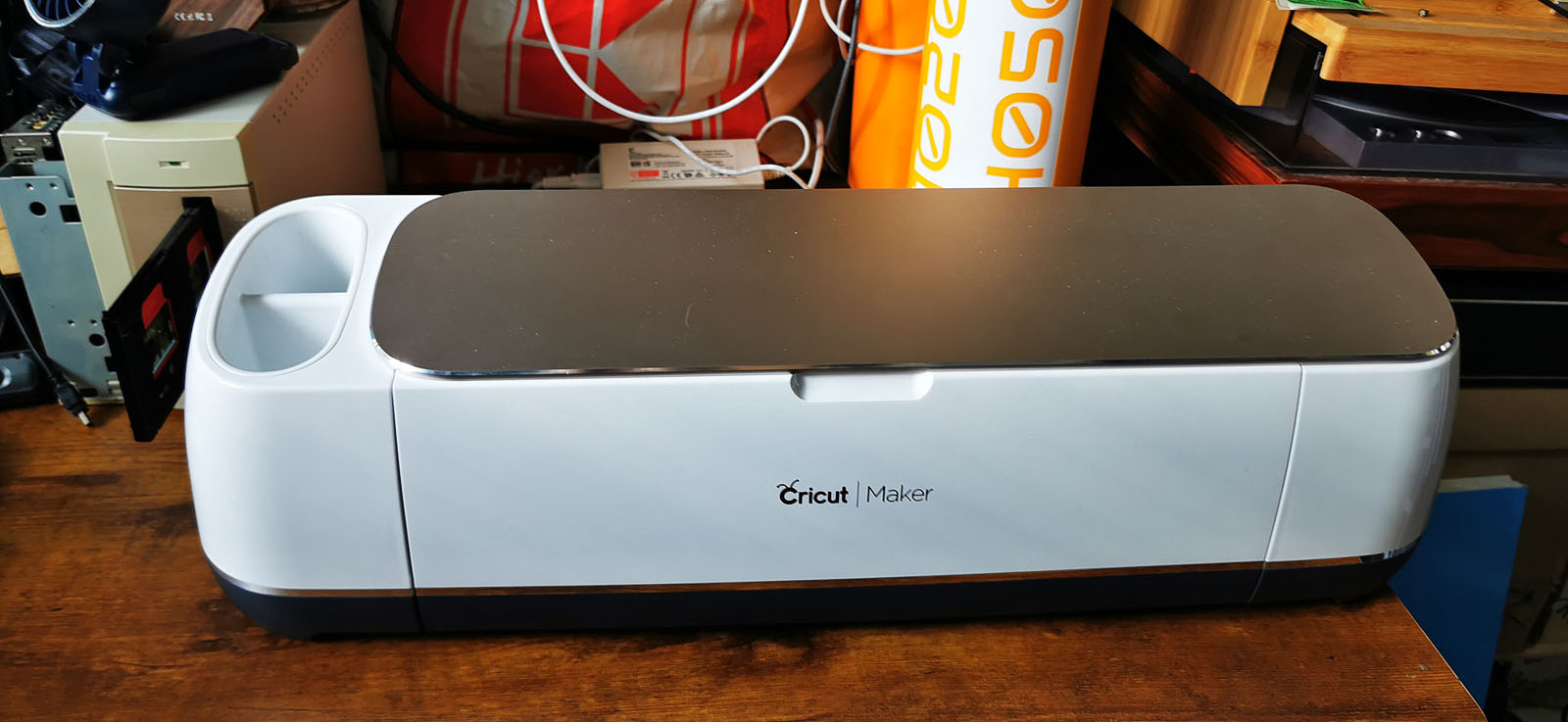

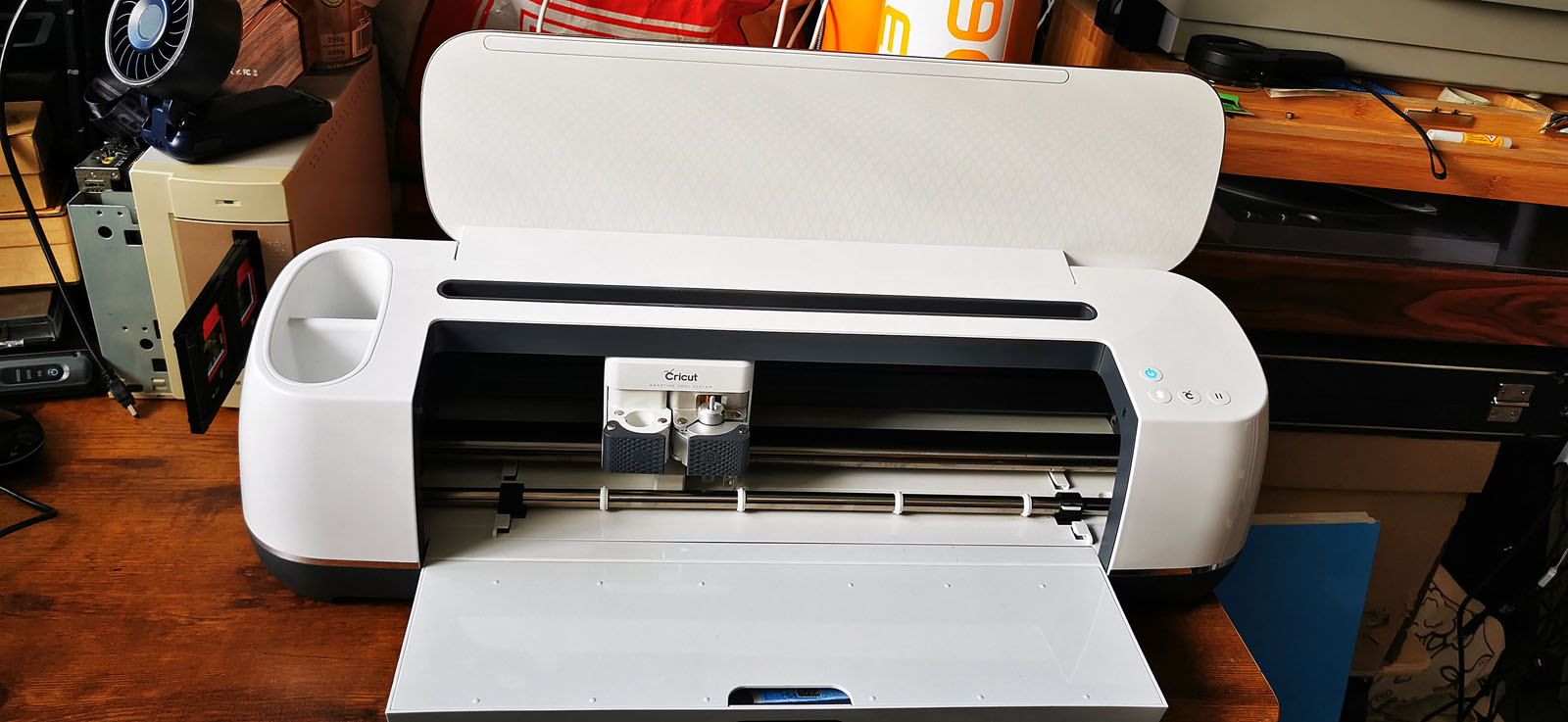

Schmuckstückchen gerettet.
