Ich könnte mir vorstellen die unterschiedlichen Schritte per Foto festzuhalten und hier zu posten

[E280F]

Wirklich ein oldschool Amp..... Solche Schaltungen hab ich als Schüler damals schon zusammengelötet und mich über den "Mordsdampf" gefreut, die die entwickelt haben..... (Schaltung vom Cheapo  hier  )

Irgendwo müsste ich noch old Stock 2N3055 von Motorola rumfliegen haben.... das wäöre der perfekte match für die Schaltung ;-)

Schau mal hier: https://old-fidelity-forum.de/thread-55169.html

Die Schaltung stammt ja im Ursprung aus den 60igern. Ich habe sie dann irgendwann rausgekramt und verbessert (Ruhestromregelung)
Herr Buscher hat sie dann irgendwann nachgebaut.
Du und alle anderen denen sowas gefällt, sind eingeladen auch einen El Cheapo zu bauen.
Die originalen NOS Motorolas hätten es verdient in einem schönen Verstärker verbaut zu werden.

Viele Grüße
Frank

[p.seller]

Vieleicht mal nächste Woche fertig.



MfG

[Kimi]

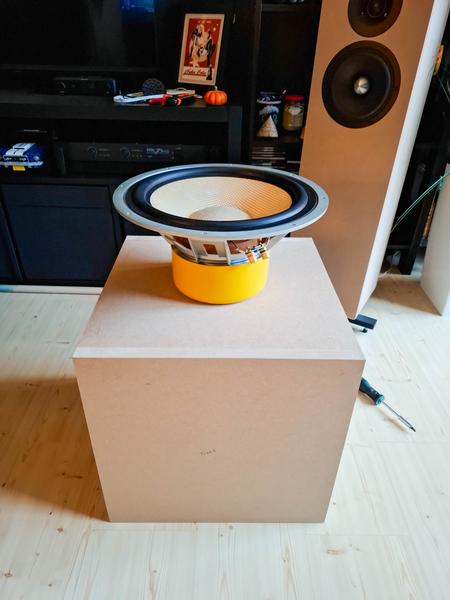

Der Würfel steht!





Ist ja doch nicht so kompakt wie gehofft. Aber am Volumen soll man ja nicht knapsen

[Kimi]

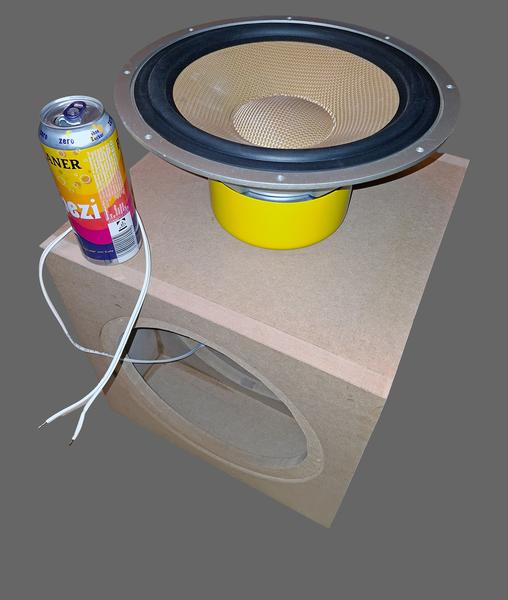

So, der Ausschnitt für den Sub wurde gefräst und die Anschlüsse montiert. Das Submodul wird extern betrieben - da es sonst Störgeräusche produziert.
In einem Sub herrscht ein richtig großer Druck, dafür ist das Modul nicht dicht genug und ich wollte erstmal kein extra Gehäuse dafür bauen.

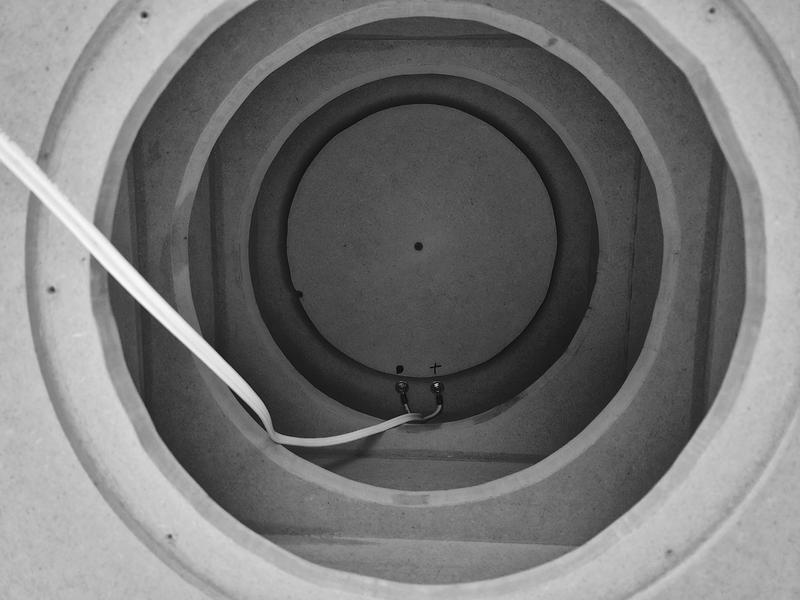

Kreuzversteifungen wären bestimmt besser gewesen - aber ich denke die Ringe sind auch okay. Bin auf den ersten Hörtest und das Rumschieben gespannt

[Kimi]

Wie man sieht, habe ich mich mit dem Fräser gut ausgetobt   Jetzt bin ich erstmal fertig.
Ein Hörtest steht noch aus! Der Bericht folgt
