ValveWizard Three Valve Phono Stage

[Florida Boy]

Noch nie jemanden gesehen, der die Bauteile so akkurat bereitstellt, wie du.
das hat schon was generalstabmäßiges.

[Daywalker]

[Telefunker]

Hallöchen,
ich bin im moment mit der planung für meine plattenspieler stereokette beschäftigt
hier mal ein paar gedankenideen.










so jetzt muss ich weiter arbeiten macht sich ja nichts von selbst.
Low Fidele Grüße Heiko

[Telefunker]

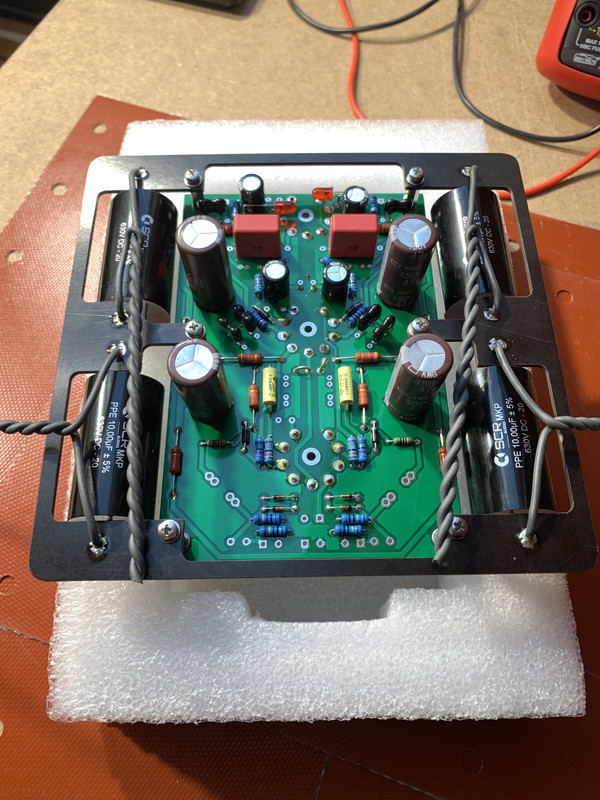

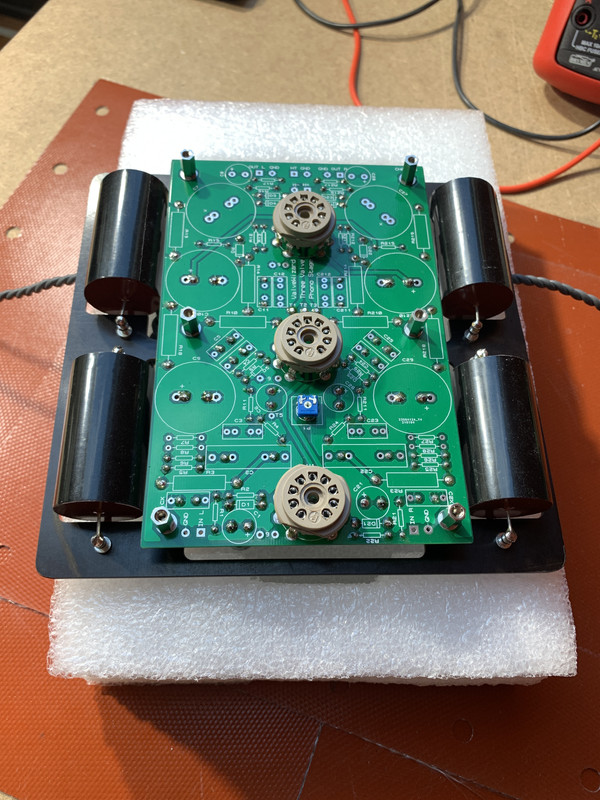

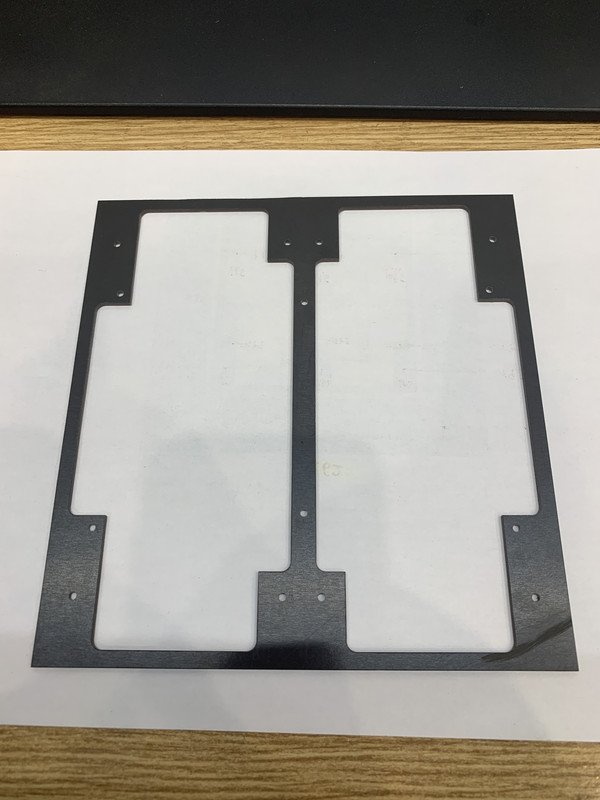

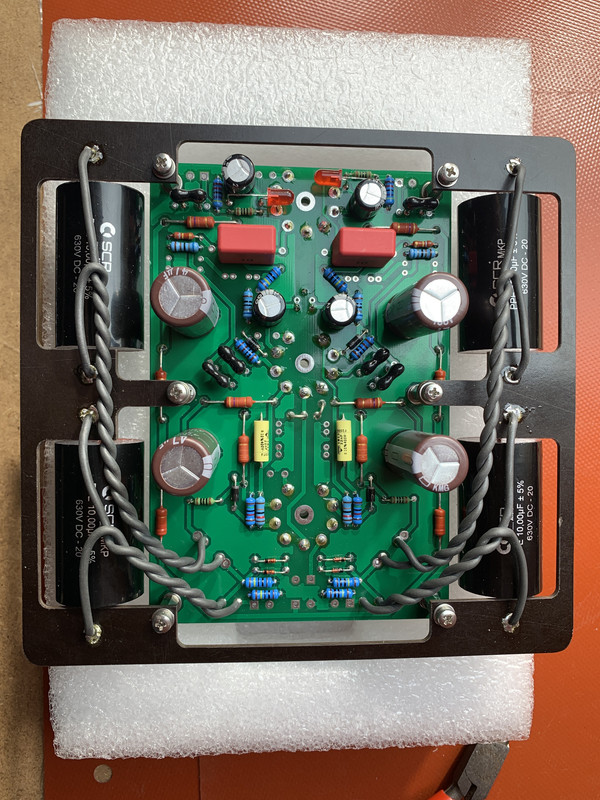

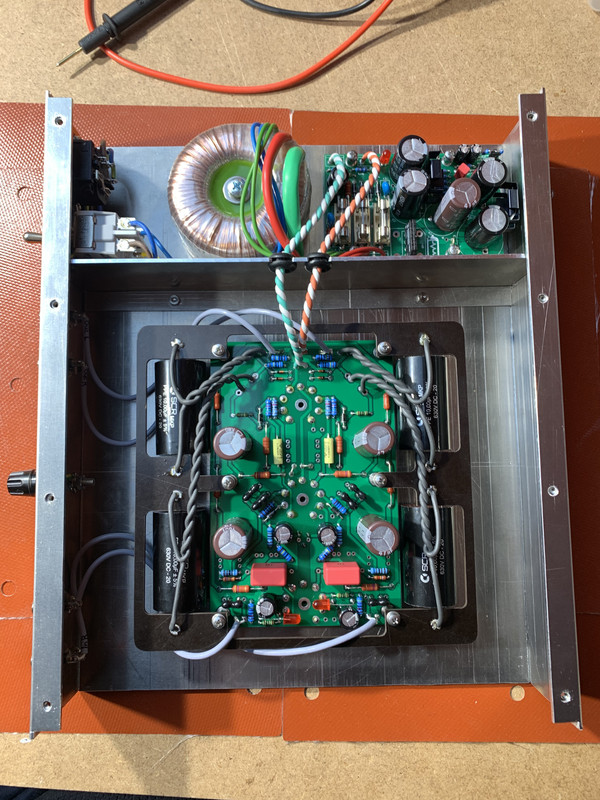

Der Träger für die großen MKP‘s ist fast fertiggestellt

Nur die Löcher für die Turrets und die platinenbefestigung aufbohren.
Low Fidele Grüße Heiko

[p.seller]

Hallo Heiko

Hier ein Bild mit Massangaben für ein Dualchassis :


Ich hoffe es ist lesbar.

VG Werner

[Telefunker]

Hallo Werner,

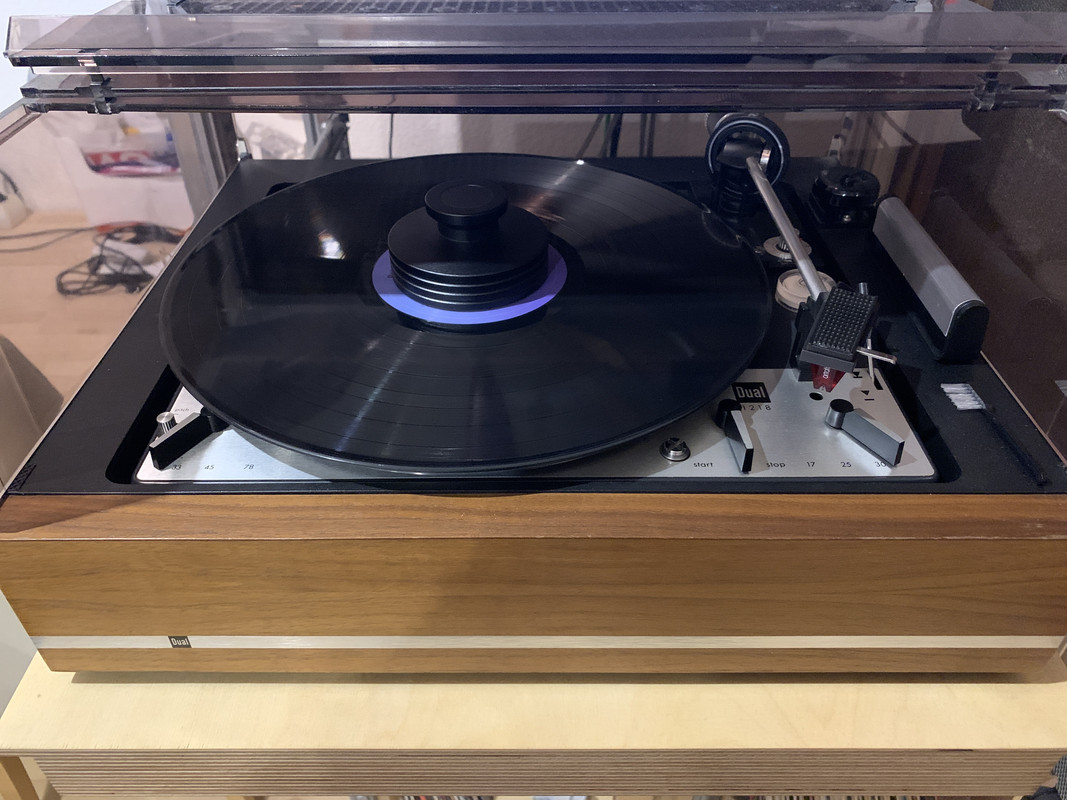

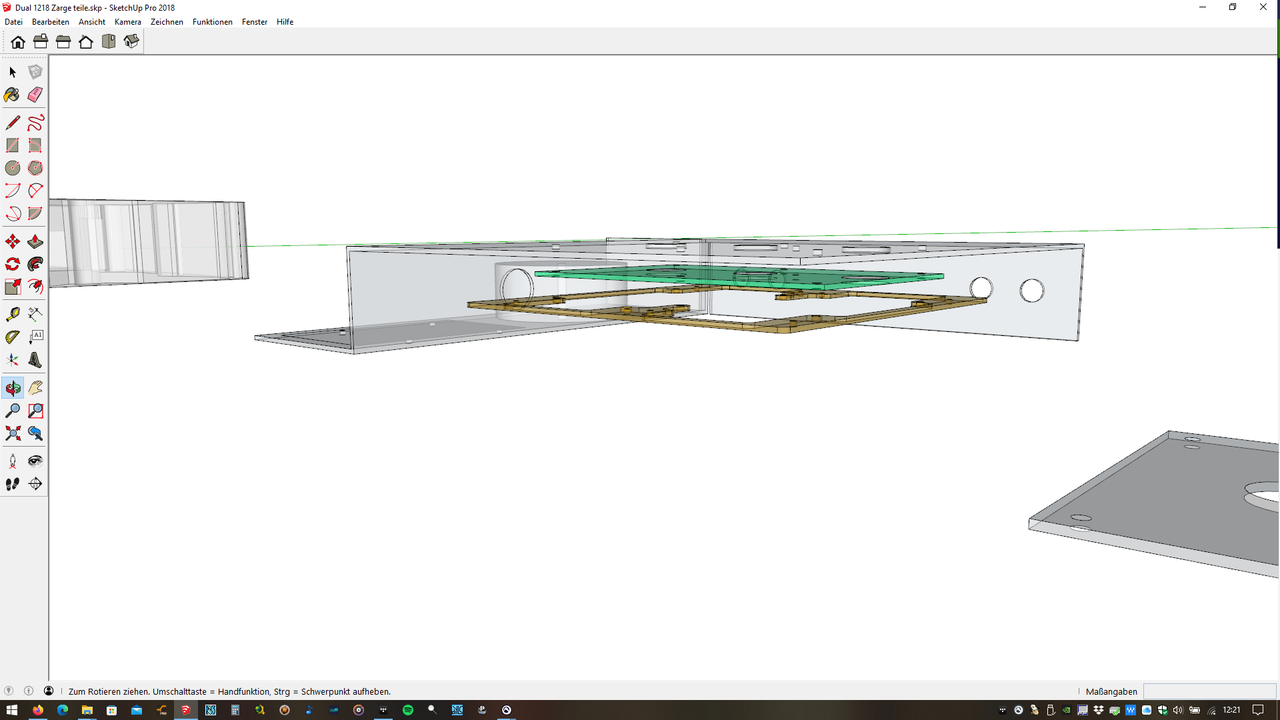

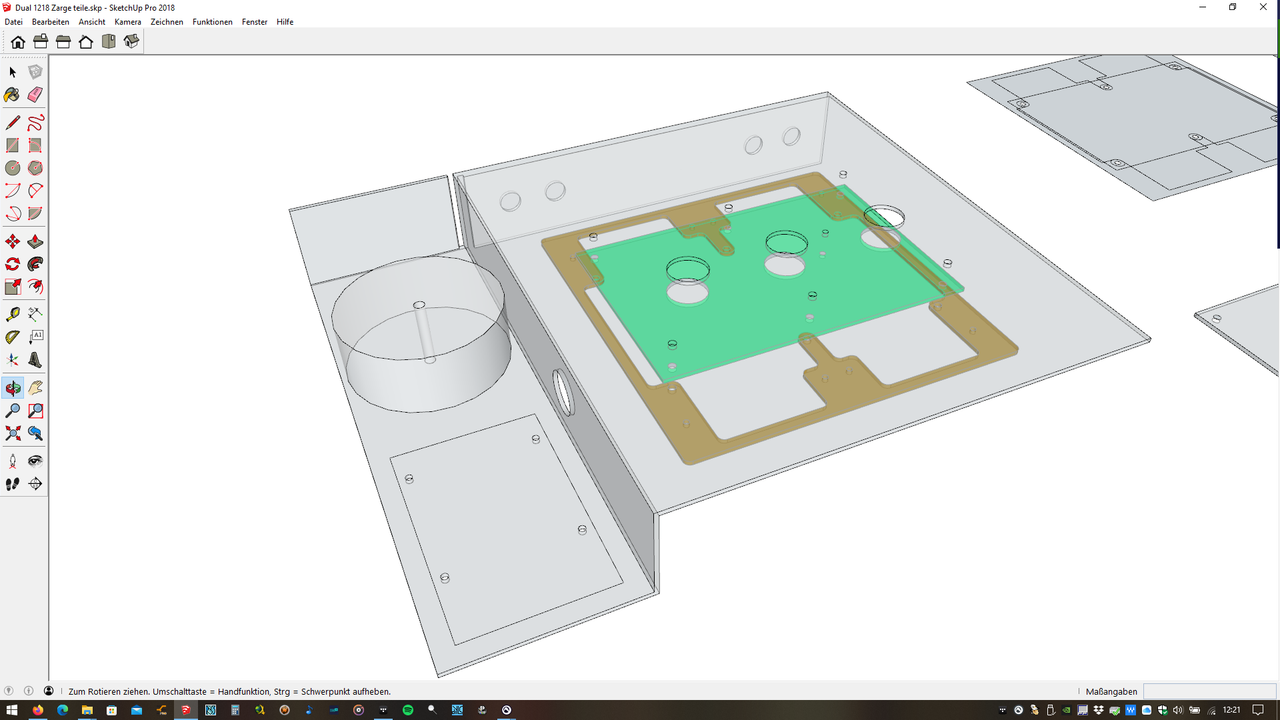

Das ist lieb aber der falsche meiner ist ein 1218 der hat nur 3 federbeine und die Zeichnung habe ich und eine fräsvorlage aus Stahlblech auch da bin ich Super versorgt.
Low Fidele Grüße Heiko

---

Die habe ich mal als Amiga Original gehabt und nicht gut behandelt weil ich mit Platten nichts anfangen konnte.
Schön blöd war man!?

[Telefunker]

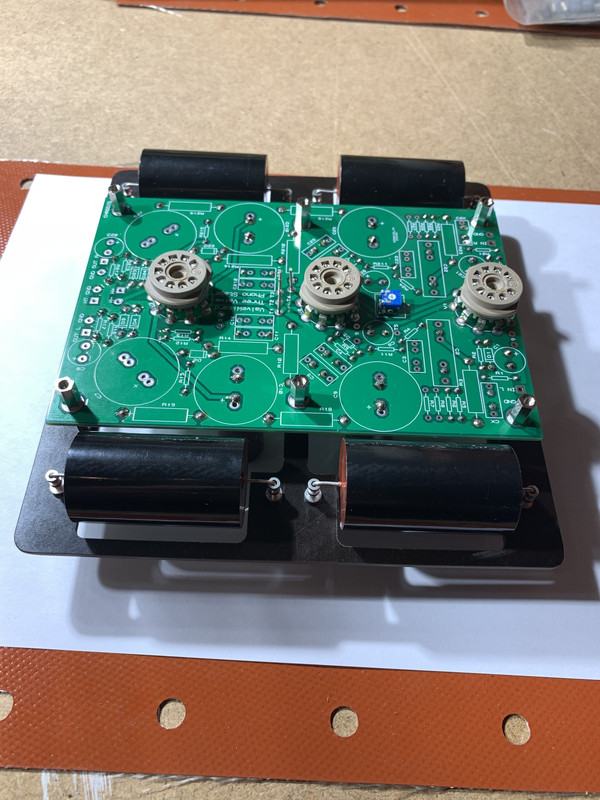

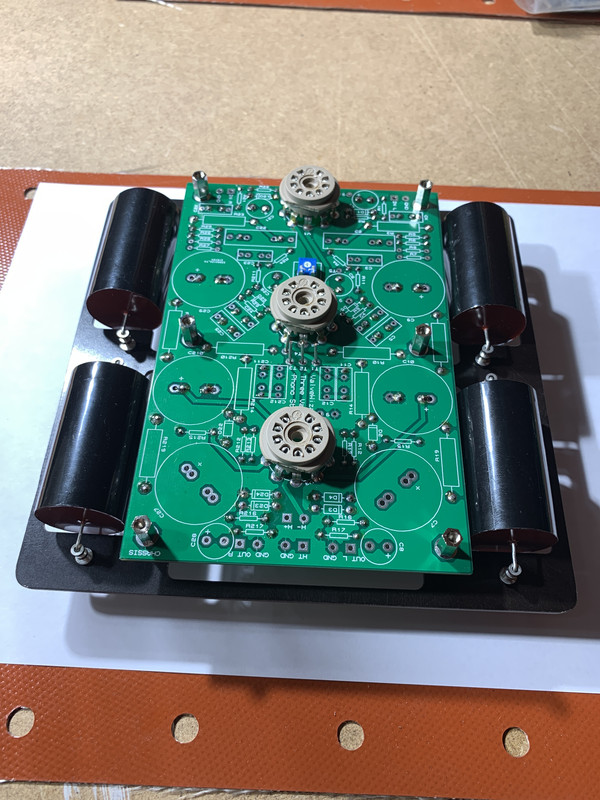

2mm pertinax tolles Zeug einmal vormontiert alles passt.
Jetzt bin ich am überlegen ob ich den Kondensator für das System mit stufenschalter etwas flexibelsten mache und 50 120 200 und 300 pF mache für unterschiedliche Systeme helft mir mal und gebt mir mal einen tip welche Größen Sinn machen.

Low Fidele Grüße Heiko

[p.seller]

Diese ist auch im nicht so guten Zustand :







VG Werner

[MartinR]

Hallo Heiko,

du solltest dabei auch die Kapazität des Anschlußkabels zum Tonarm und die Eingangskapazität der Röhre berücksichtigen. Je nach Länge des Kabels können da schon 200pF zusammen kommen. Mehr als 400pF wirst du insgesamt kaum brauchen. Zum Beispiel 4fach 47pF oder 6fach mit 33pF.

Viele Grüße
Martin

[Telefunker]

Hallo Heiko,

du solltest dabei auch die Kapazität des Anschlußkabels zum Tonarm und die Eingangskapazität der Röhre berücksichtigen. Je nach Länge des Kabels können da schon 200pF zusammen kommen. Mehr als 400pF wirst du insgesamt kaum brauchen. Zum Beispiel 4fach 47pF oder 6fach mit 33pF.

Viele Grüße
Martin

Hallo Martin,
Die verwendeten Leitungen sind alle sehr kurz und ich habe jetzt erstmal einen 150pF silva mica eingelötet, damit fange ich erstmal an Umlöten kann ich später immer noch aber der jetzige sollte keine Probleme machen an meinem ortofon 2m red.
Die Leitungen sind von cordial die standard Industrie Qualität zwischen 60-90cm lang und 30cm Vorverstärker-Endverstärker Verbindung.
Low fidele Grüße Heiko

[Jan_K]

2mm pertinax tolles Zeug einmal vormontiert alles passt.

Das ist wirklich schön und mechanisch stabil gelöst, gefällt mir gut.

[Telefunker]

2mm pertinax tolles Zeug einmal vormontiert alles passt.

Das ist wirklich schön und mechanisch stabil gelöst, gefällt mir gut.

ja das ist wirklich tolles zeug ich verbaue davon normalerweise 3-10mm platten auf arbeit (niederspannungs und hochspannungs schaltanlagen) aber die 2mm platten nehme ich nur für meine stereo basteleien.

Low Fidele Grüße Heiko

[MartinR]

Hallo Heiko,

welche Röhre verwendest du als Eingangsröhre? In deinem ersten Beitrag stehen nämlich die Eingangskapazitäten. Bei einer ECC83 sind das schon fast 200pF + Plus die Kabel und Verdrahtung.

Viele Grüße
Martin

[Telefunker]

Hallo Heiko,

welche Röhre verwendest du als Eingangsröhre? In deinem ersten Beitrag stehen nämlich die Eingangskapazitäten. Bei einer ECC83 sind das schon fast 200pF + Plus die Kabel und Verdrahtung.

Viele Grüße
Martin

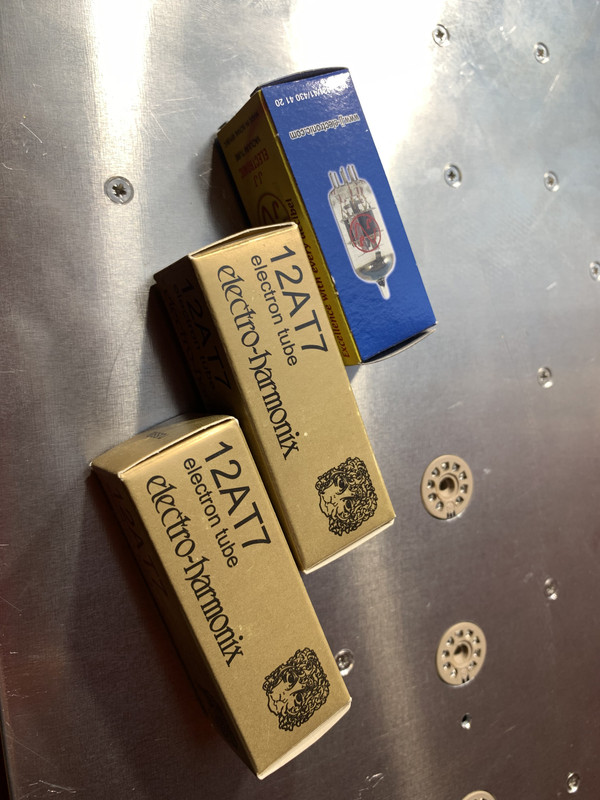

Ich habe umgeschwenkt auf ecc81 alle drei damit ich die Platine nicht umbauen musste.
Und für denn ortofon 2m red ist vom Hersteller 150-300pF vorgegeben.

Low Fidele Grüße Heiko

[MartinR]

Hallo Heiko,

die ECC81 hat laut deinen Unterlagen eine Eingangskapazität von 140pF. Das sind vermutlich theoretische Angaben dem Datenblatt entnommen. Morgan Jones hat bei Messungen einmal festgestellt, dass diese Werte durchaus etwas optimistisch anzusehen sind. Auch mit kurzer Verkabelung kommen so sicherlich 200pF schon zusammen.

Der bei Nachbauern so beliebte EAR834P verwendet zum Beispiel eine ECC83, ohne Kathodenkondensator für weniger Verstärkung und Eingangskapazität, ohne zusätzliche parallele Kapazitäten.

Viele Grüße
Martin

[Telefunker]

Hallo Heiko,

die ECC81 hat laut deinen Unterlagen eine Eingangskapazität von 140pF. Das sind vermutlich theoretische Angaben dem Datenblatt entnommen. Morgan Jones hat bei Messungen einmal festgestellt, dass diese Werte durchaus etwas optimistisch anzusehen sind. Auch mit kurzer Verkabelung kommen so sicherlich 200pF schon zusammen.

Der bei Nachbauern so beliebte EAR834P verwendet zum Beispiel eine ECC83, ohne Kathodenkondensator für weniger Verstärkung und Eingangskapazität, ohne zusätzliche parallele Kapazitäten.

Viele Grüße
Martin

Ein sehr spannendes Projekt,
Ear834p gefällt mir ausgesprochen gut aber wir dürfen nicht aus den Augen verlieren das ich ein Hi-Fi Neuling bin und noch einen langen Weg vor mir habe der bestimmt auch einige Rückschläge für mich bereit hält aber warten wir es ab nach dem Projekt ist vor dem Projekt.

Low Fidele Grüße Heiko

[Telefunker]

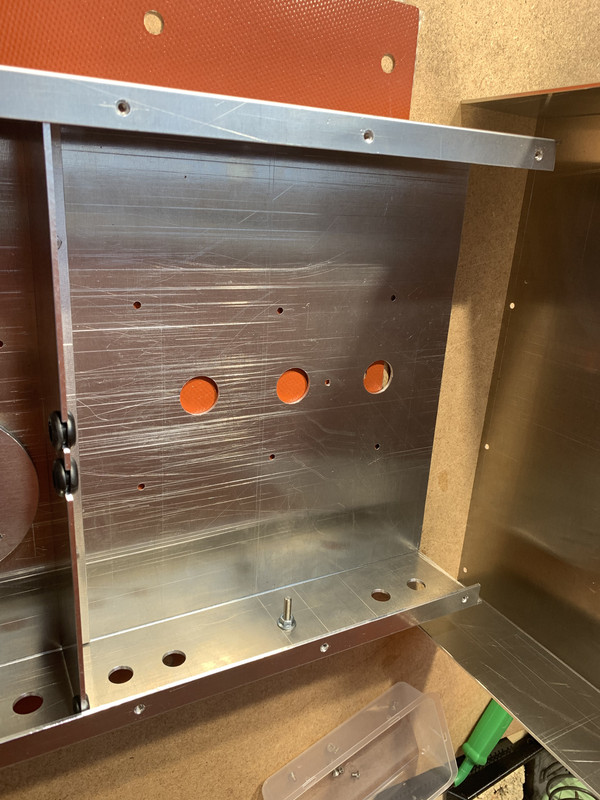

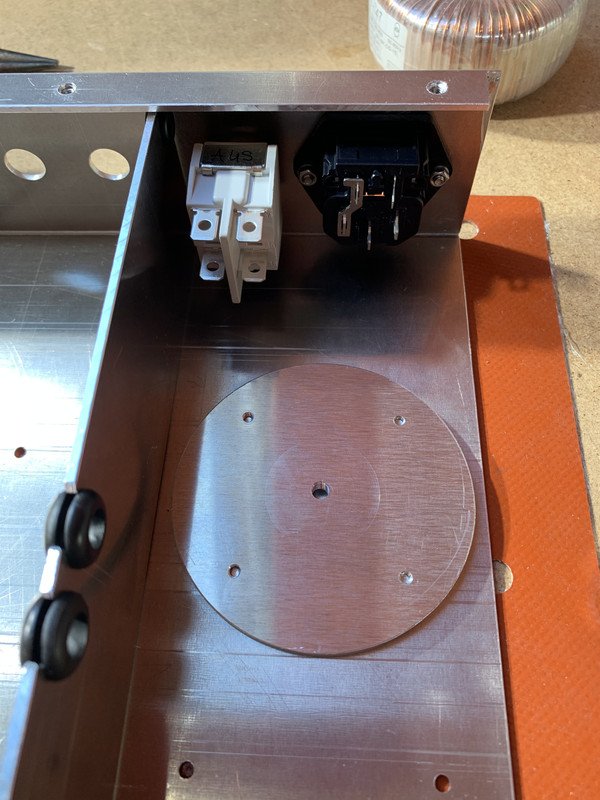

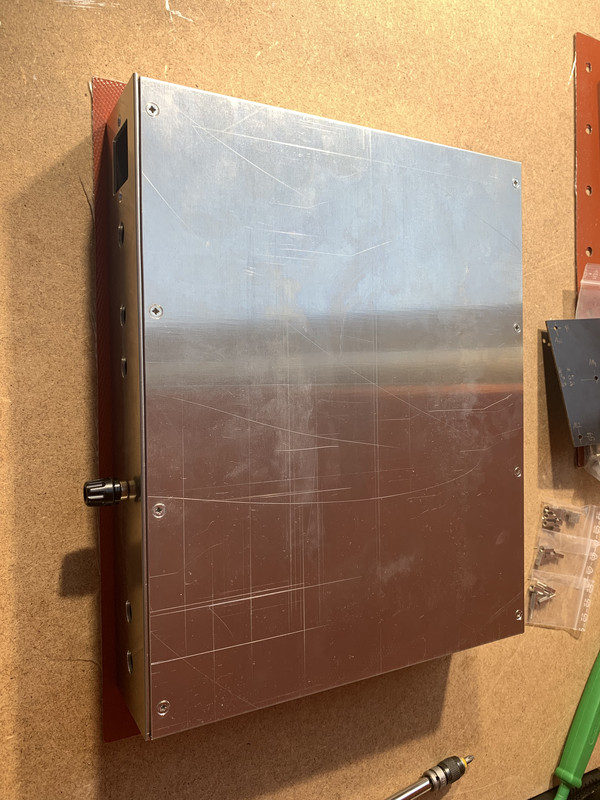

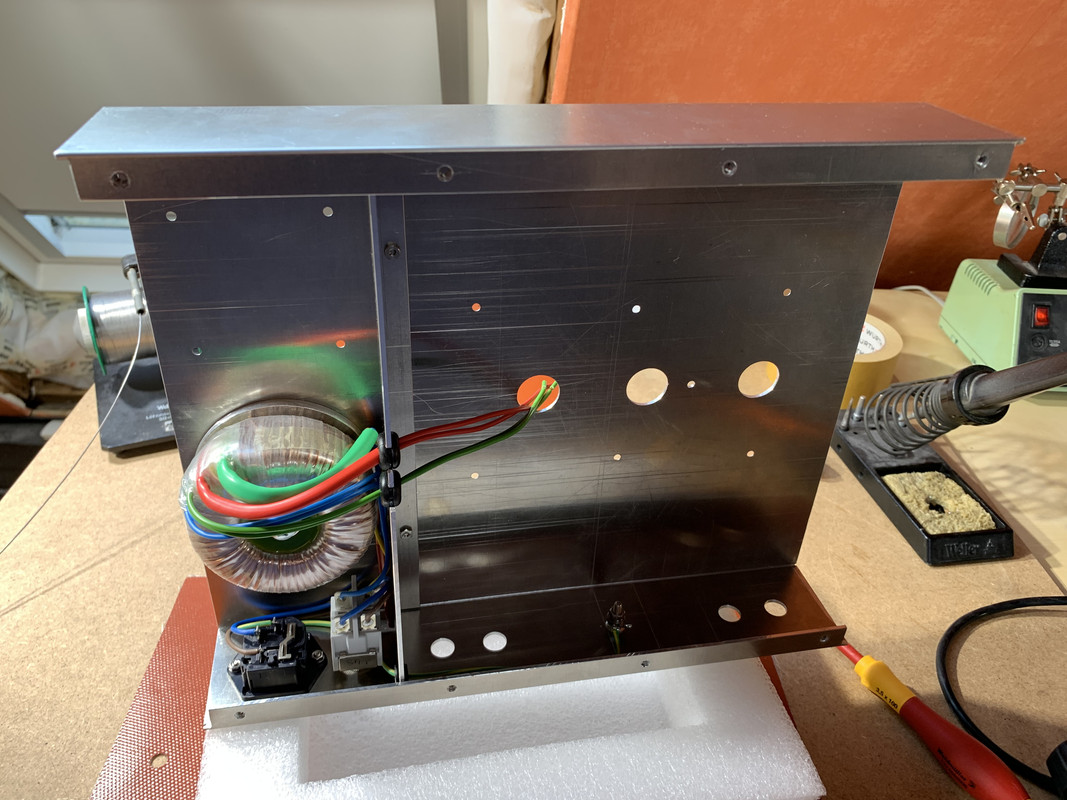

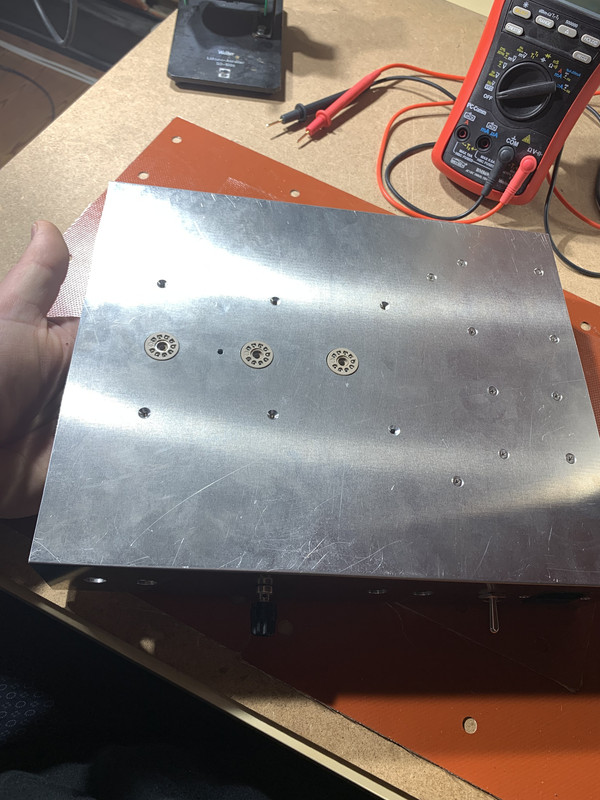

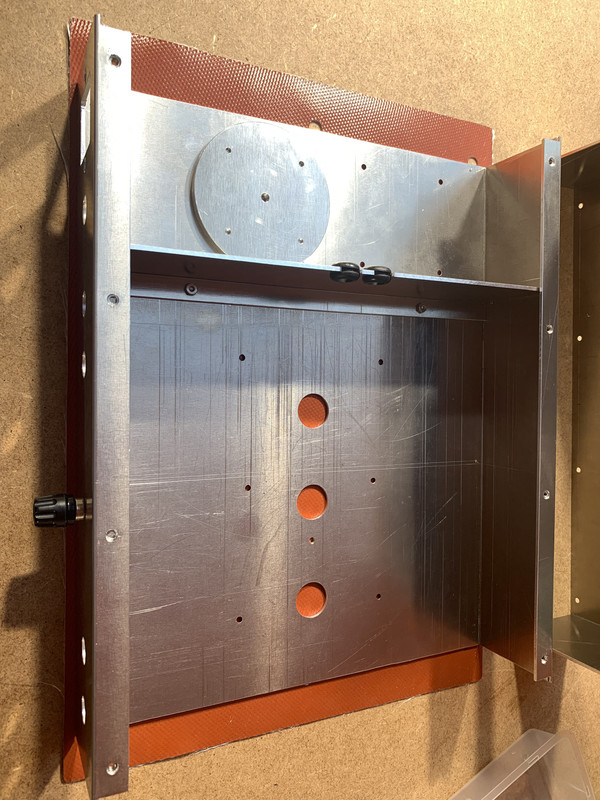

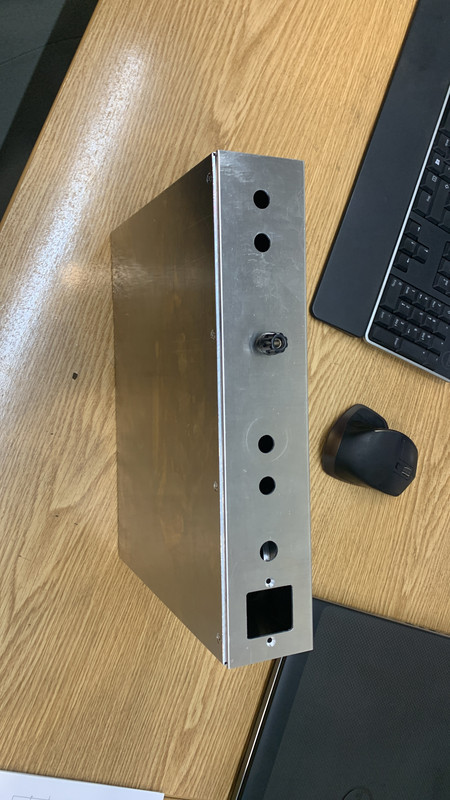

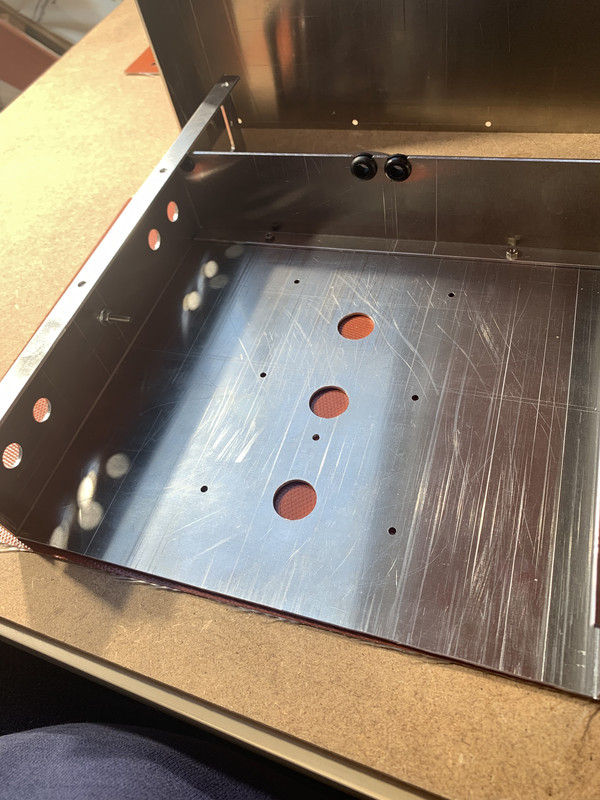

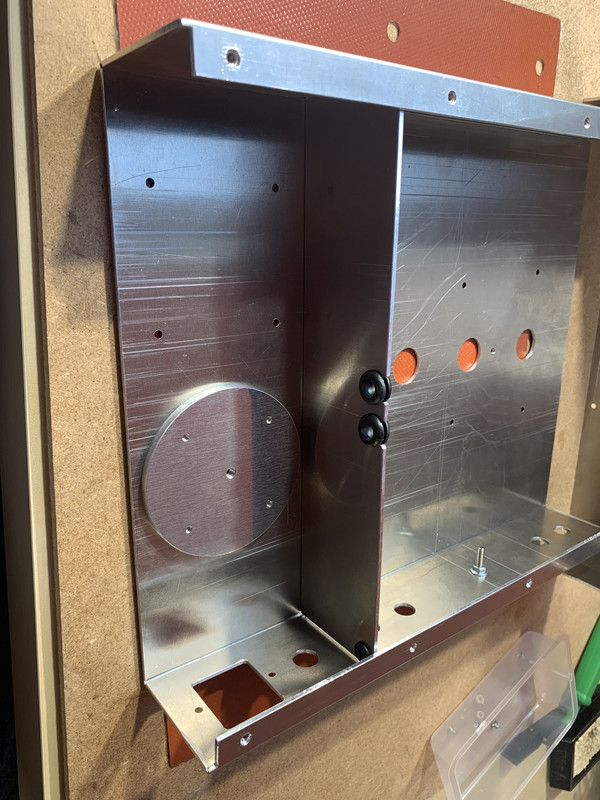

Hatte im Moment wenig Zeit aber heute konnte ich mal etwas mit Aluminium spielen schwerer als gedacht







Low Fidele Grüße Heiko

[Telefunker]

[Telefunker]

[Telefunker]

[Telefunker]

[Telefunker]

[Telefunker]

[Telefunker]

[/url]











[url=https://postimg.cc/1V0RRyyN]

[Telefunker]

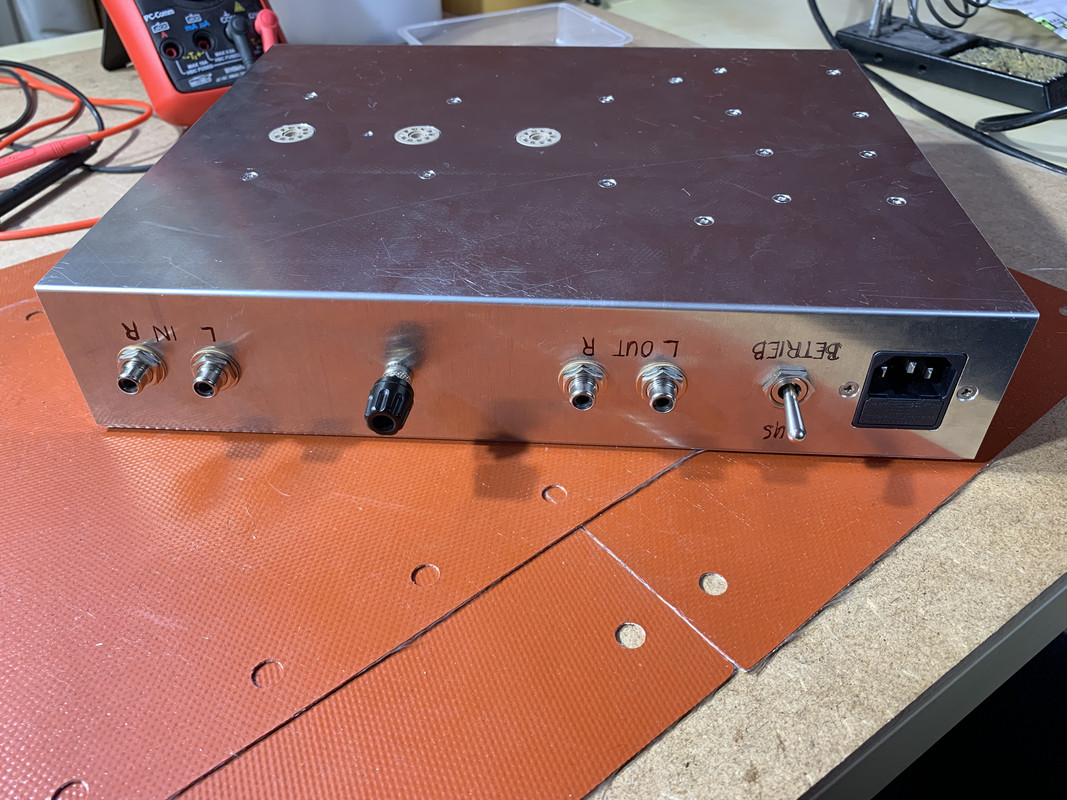

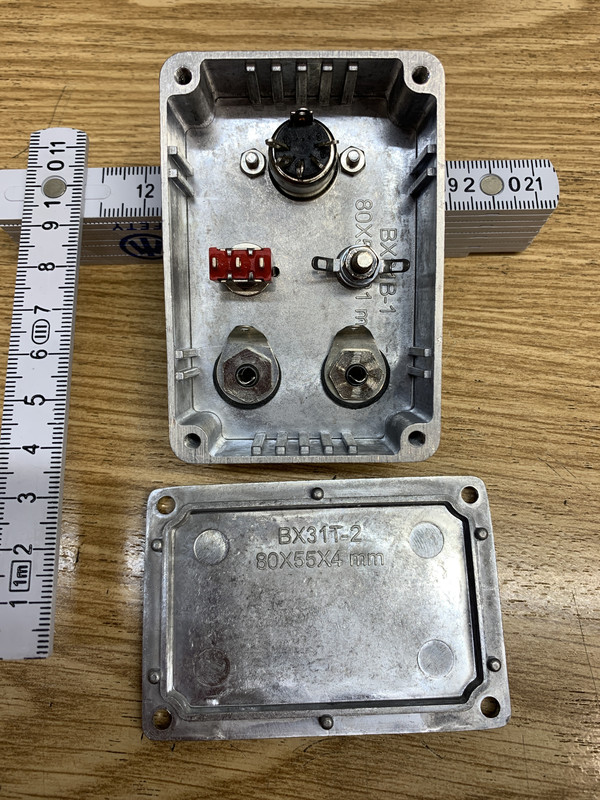

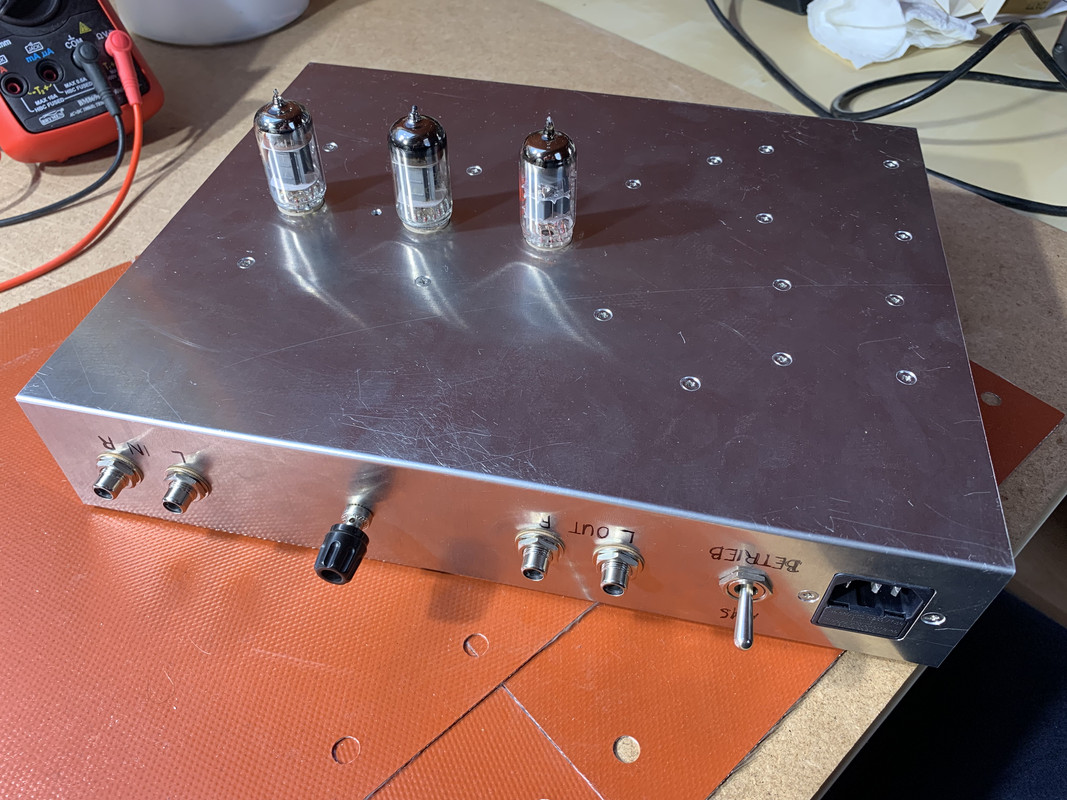

So und weil ich zu faul bin von DIN auf cinch umzubauen bastel ich mir einen Adapter mit abschaltbarer Erde für die Masse.







Noch ein wenig bezeichnen damit klar ist wo was angeschlossen wird und denn Schalter Erde an aus.

Low Fidele Grüße Heiko
