Marantz 2325 DC Offset

[SABA-FAN]

Hi,

aha. dann kommen wir der sache langsam näher. die treiber sind H708/09. Ich würde nun die Schutzschaltung wieder dranlöten. wenns immer noch stabil bleibt, liegts entweder an den kontakten der endtransen oder an diesen selbst. Ich tippe aber auf die kontakte. die kann man auch verlöten. ich halte nichts von steckkontakten. Liegt wohl an der erfahrung von diesen sachen.

[Florida Boy]

Endstufentransistoren gezogen: ok.

Die hfe-Werte dieser ,,dicken Dinger" lassen sich i. d. R. nicht mit den einfachen Testern ermitteln, denn dafür sind ihre Prüfströme einfach zu gering. Man kann den Test eher als funktioniert oder funktioniert nicht verstehen.

Ein Warmlauf wird eigentlich nur für diese dicken Dinger benötigt, denn sie müssen die Kühlkörper auf Temperatur bringen, wofür sie etwas Zeit brauchen. Der Ruhestrom bezieht sich auch auf die Dicken, daher ist fraglich was du eingestellt und wo gemessen hast. Ist aber im Moment auch nicht wichtig, muss, wenn sie wieder drin sind, eh nochmal gemacht werden.

Bei dieser Übung ging es nur um den Offset und der ließ sich einstellen = 100 Schritte nach vorn (endlich).

Schutzschaltung: Wenn du die Beinchen von R730/731 bisher nicht angelupft hast, ist es jetzt auch nicht mehr nötig, denn H710 bis H713 haben keinen ersichtlichen Einfluss.

Kurzschlussbrücke: Hat so eine Endstufe einen Koppelkondensator (C701) im Eingang, braucht der Eingang nicht zwingend kurzgeschlossen werden, schadet aber auch nicht. Einzige Voraussetzung dafür ist, dass er in Ordnung ist und das wurde ja bereits überprüft.

Treiber sind die beiden (H708/709) direkt links im Schaltbild neben den Dicken.

Dann jetzt bitte die Dicken wieder rein: zuerst einen oben und einen unten.

Offset und Bias (Ruhestrom) messen/beobachten und ggf. einstellen.

Das Gleiche dann mit dem zweiten Paar.

[Dualino]

So, New‘s
Endstufe läuft wieder perfekt an einem der beiden BC‘s war ein Beinchen gebrochen und durch das drehen und wenden gab es mal Kontakt mal nicht.
Offset und Ruhestrom liegen nach der Warmlaufphase im soll.
Das Rauschen habe ich auch lokalisieren können, es ist tatsächlich der Hi Blend Taster/Schalter bzw. seine Peripherie, alle anderen sind beim Schalten unauffällig.
Vielen Dank für eure Hilfe und das Verständnis meiner Unzulänglichkeiten❗️

[Dualino]

Sorry Florida Boy, Deine Nachricht kam erst gerade , aber ich werde die Ratschläge für die Zukunft abspeichern ❗️ Eure Erklärungen waren super und ich denke ich habe einiges gelernt.Und wie gesagt nicht Böse sein ?

[SABA-FAN]

na das ging jetzt aber flott. wenns was gebracht hat, passt es ja

[Dualino]

Ja❗️Deshalb noch mal vielen lieben Dank ❗️ Wie gesagt habe auf jeden Fall dazugelernt ❗️habe aber natürlich noch ein paar Verständnis Fragen .
Die zwei H701 und 702 sind ja gekoppelt ( ich denke ) das es Thermische Gründe hat bin aber nicht sicher und wie bzw mit welchem Tester bekommt man zuverlässige Ergebnisse bezüglich der Leistungstransistoren❓
Ach ja und für Dich als SABA Fan, ich habe tatsächlich auch noch ein altes SABA Schätzchen.? Die gute alte SH600 und läuft wie ein Uhrwerk

[SABA-FAN]

so ist es mit den H701/2. Die bessere Version sind Dualtransen. Gibts auch oldschool von Toshiba 2SA979 Typ G

[Dualino]

Guten Morgen,
leider ist die Qualität schon lange nicht mehr was sie war. Aber wenigstens läuft er wieder und den Rest bekomme ich auch noch hin. Möchte mir eh noch ein schickes Holzgehäuse gönnen , aber damit kann ich mir noch etwas Zeit lassen.

[SABA-FAN]

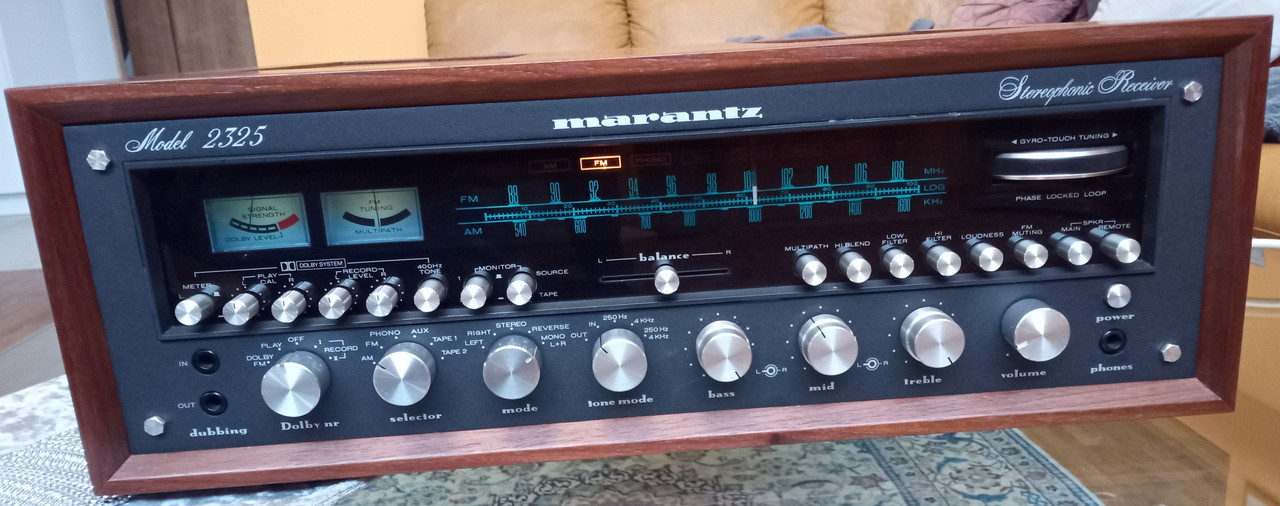

Meiner sieht so aus

[Florida Boy]

Yoo, gelsenkirchener Wasauchimmer
Da macht der Tipp-Tasten-Saba eindeutig mehr her

[SABA-FAN]

Deswegen hab ich ihn auch jetzt verkauft. Ich habe nun 2xSaba 9260. Einmal mit der eigenen Treiberplatte und emitterfolger-endstufe und einmal als einplatinenversion mit der modifizierten Saba-Endstufe in  Sziklaikomplementär . Der Saba hat halt einen deutlich besseren UKW-Empfang. Das hat mir in den 80er Jahren schon imponiert
