Bilder der aktuellen Basteleien

[onlyurushi]

Da ich gerne dazu lerne: weshalb sind jetzt zwischen den Anschlüssen auf der Rückseite die vier Kondensatoren (?) angelötet oder waren die vorher schon an den Terminals dran (vielleicht hab ich's ja auch überlesen)?

EMV-Entstörkondensatoren - sonnst hätte es wahrscheinlich das BZT-Zeichen nicht gegeben...

[Bassmann]

Da ich gerne dazu lerne: weshalb sind jetzt zwischen den Anschlüssen auf der Rückseite die vier Kondensatoren (?) angelötet oder waren die vorher schon an den Terminals dran (vielleicht hab ich's ja auch überlesen)?

EMV-Entstörkondensatoren - sonnst hätte es wahrscheinlich das BZT-Zeichen nicht gegeben...

Richtig! Die waren original auch verlötet..... vergaß ich wohl explizit zu erwähnen...

[xs500]

Weiter geht es mit meinen Sansui SP4500A:
Die Sicken habe ich von hinten geklebt, deshalb hatte ich ja die Membrane von 320 auf 310mm geschnitten.
Damit die Sicke sich nicht verschiebt, habe ich die Pappumrandung mit Klemmen fixiert.



Das Kleben von hinten war bei diesen Chassis eine elende Frickelei, weil die hinteren Stege des Korbes sehr
breit sind und man dort sehr schlecht an die Sicke herankommt. Eine Erleichterung brachte das Aufziehen des
Klebers in eine Spritze, die ich noch vom Austausch des Ferrofluids an einem Hochtöner übrig hatte.



Von oben habe ich dann eine schmale Naht mit schwarzem Lautsprecherkleber gezogen, was nicht überall
gut gelungen ist. Da kann man halt nichts machen, wenn der Kleber mal drauf ist, kriegt man ihn nicht wieder
runter.



Danach die Sicke an den Korb geklebt und wieder mit der Umrandung fixiert. Es folgte die Umrandung
(wie heißt die eigentlich?), auch hier wieder mit Klemmen fixiert, bis der Kleber trocken ist.
Man sieht hier natürlich, dass die Kalotte geklebt wurde, aber ich denke, damit kann man leben.



Ich hatte noch etwas Farbe übrig, deshalb wurden die Mitteltöner auch noch beschichtet und auch die Bässe
meiner MoMos haben etwas abbekommen. Die sehen jetzt wieder richtig gut aus (bis auf die Flusen).

[xs500]

Eigentlich wollte ich mir die Frequenzweiche auch mal genauer anschauen, aber leider ist sie fest verleimt.
Soweit ich sehen kann, sind aber durchaus vernünftige Bauteile verwendet worden, ich werde sie also nicht
aus dem Gehäuse brechen. Ein paar Fotos durch den Ausschnitt des Tieftöners gemacht:







Nach dem Reinigen geht es dann gleich zum Zusammenbau. Ich hoffe, die Arbeit hat sich gelohnt...

[xs500]

So, zusammengebaut und grob gereinigt, den Lappen zeige ich euch lieber nicht.
Noch nie hatte ich solch versiffte Boxen hier. Soundtest kommt gleich.

[Bassmann]

So, zusammengebaut und grob gereinigt, den Lappen zeige ich euch lieber nicht.
Noch nie hatte ich solch versiffte Boxen hier. Soundtest kommt gleich.

Wow, sehen ja schon richtig super aus. Erstklassige Arbeit!
Was mich stören würde, als Anregung, wenn man sie ohne Abdeckungen betreiben will, ist die Sichtbarkeit der Dämmwolle. Ich habe bei so einer Gelegenheit einfach vor dem Zusammenbau mit einer Spraydose die Stelle (der Wolle) schwarz gefärbt. Hat mir aber auch nicht gefallen, ergo habe ich mir die Mühe gemacht, das Reflexrohr zu "vergittern" mit einer passenden Blende....

Weiter so! Gefällt!

[EigentlichsammelichMDs]

<< Anything over a mouthfull is waisted! >>

... mouthful ...wasted! OR ...a waste!

[xs500]

[xs500]

Erster Hörtest in der Garage verläuft positiv.

[Kimi]

Die sehen echt stark aus und nach Wirkungsgrad! Holger, haste gut gemacht mit die Rettung

[Musikliebhaber72]

Erster Hörtest in der Garage verläuft positiv.

Wenn man sich das Abholbild mal vor Augen hällt und was durch deine Arbeit daraus geworden ist...    Hut ab... echt gut geworden!!
auch die Farbe der Membran ist in dem Antrazit passend, Schwarz wäre da echt drüber gewesen...

Viel Spaß damit
VG Jens

[Musikliebhaber72]

Heute mal einen CD-Player wieder flott gemacht...


Marantz CD-38
der wollte nicht mehr alle CD´s abspielen...


alle Spannungen gemsssen, soweit alles ok, bis auf das Eyepattern, das bei 900mV liegen sollte, war unter 800mV...
etwas nachjustiert und...


eine alte CD mit ein paar schönen Kratzern versehen...
die wollte er am Anfang gar nicht erst einlesen, nach der Justierung  läuft alles ganz fluffig...


für den Testaufbau extra noch neh Halterung gebaut, damit man da überhaut messen kann...


So siehts jetzt nach der Justage aus...
damit kann er jetzt ins Testregal und zeigen was er so drauf hat...

habt einen musikreichen Tag
Gruß Jens

[xs500]

Hier mal die SP4500A mit Frontgitter, wie man sieht, fehlt rechts der Kantenumleimer komplett.
Muss ich wohl neuen aufbügeln...

[xs500]

Ich hatte sie Mathias (HiFi1991) angeboten, bekomme aber keine Antwort. Vielleicht das Postfach voll?

[tom68]

Nix HIFI aber doch:

unser Staubsaugerroboter hat den Geist aufgegeben, er hat nur mehr gesagt "Absturzsensoren reinigen".
Nach einiger Recherche dürfte das bei den Deebot ein Standardfehler sein, der nach etwa drei  bis vier Jahren - je nach Nutzung, auftritt (ein Schelm wer böses denkt!). Der Fehler ist am Mainbord zu lokalisieren. Das war mir aber zu blöd, bzw ich zu unfähig, also bei Ali ein Ersatzboard bestellt, gefühlte 100 Schrauben später getauscht (alles Stecker), und er saugt wieder

[Sal]

Keinen Bock mehr auf den Originalriemen in den Nakamichi OMS-5 und OMS-7 (MarkI und II), der in den Jahren ausleiert.
Die Ersatzkonstruktion läuft schon seit etwa 2020, und das, obwohl nur zwei Zähne der Zahnräder, greifen, aber die Kräfte sind nicht groß.
Das große Messing-Zahnrad habe ich ein paar Wochen nach der Aufnahme gegen eines aus POM getauscht, um Gewicht zu sparen.
Beide Zahnräder funktionieren aber gleich gut. Gefräst wurde auf einer Datron CNC. Man braucht heutzutage keine Drehbank mehr,
ausser es geht ums hundertstel an Genauigkeit. Zahnräder dürfen aber minimal Spiel vertragen.
Das Zahnrad auf dem Motor habe ich stark erhitzt und aufgeschrupft.
Irgendwann werde ich mal die Konstruktion gegen eine Reibradkonstruktion mit Andruckrolle tauschen.
Läuft übrigen im Playbetrieb absolut leise, nur beim Sluppen und Stoppen rattert es vernehmlich,
wenn der Laser in die Ausgangsposition fährt.






[/url][url=https://i.imgur.com/X0iu0bq.jpeg]

[Sal]

Ersatzpuck für den Sony CDP-X5000. Glasgeperlt und in EV02 glanzeloxiert, passt exakt zum Gerät.
Leider passt der Puck nur in den Sony X5000 und nicht in andere Sony - Player mit dem gleichen Laufwerk, BU-12.
So sind entweder die Aussparungen in den Schächten zu klein oder die für Player mit Lade zuständigen Lichtschranken sind im Weg.

Ach ja, und ein paar blaue LEDs habe ich auch mal reingefummelt, noch vor der Jahrtausendwende, als blaue LEDs
frisch auf dem Markt und teuer waren. Auch die originalen Plastik - Bedienknöpfe habe ich gegen welche aus Alu getauscht.
Zum Fräsen für Puck und Knöpfe hatte ich Firmen für den Prototypenbau beauftragt. Eloxiert wurden sie bei Rode.

[Musikliebhaber72]

Mahlzeit

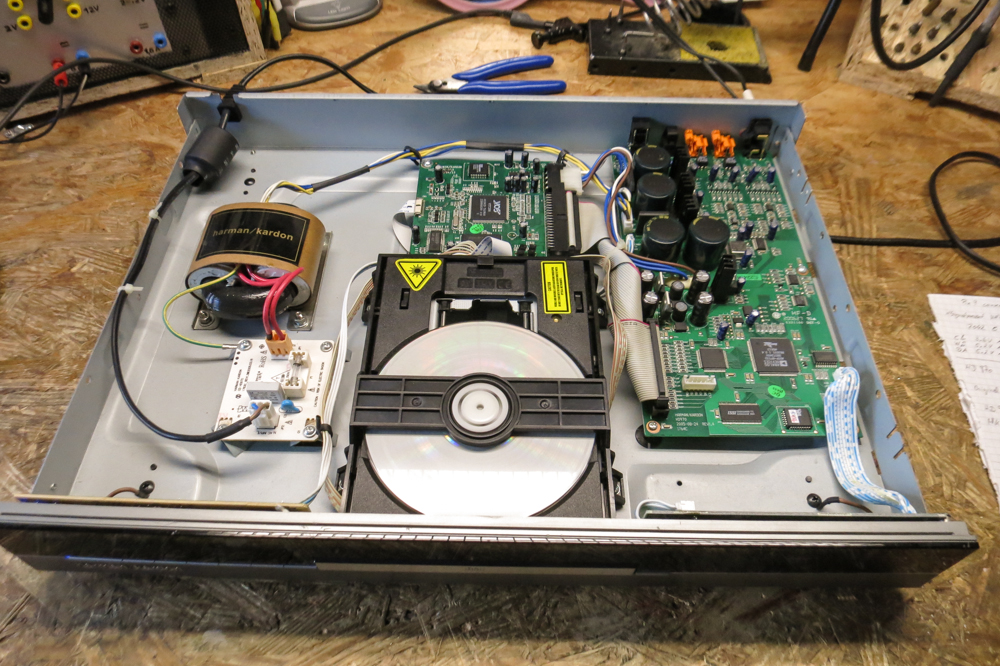

heute lag mein CD-Player Harman Kardon HD970 MKII auf dem OP-Tisch...


Er hatte ein kleines Hitze-Problem, wenn er eine Zeitlang spielte wurden CDs nur noch stockend abgespielt, bis zum völligen Hänger...

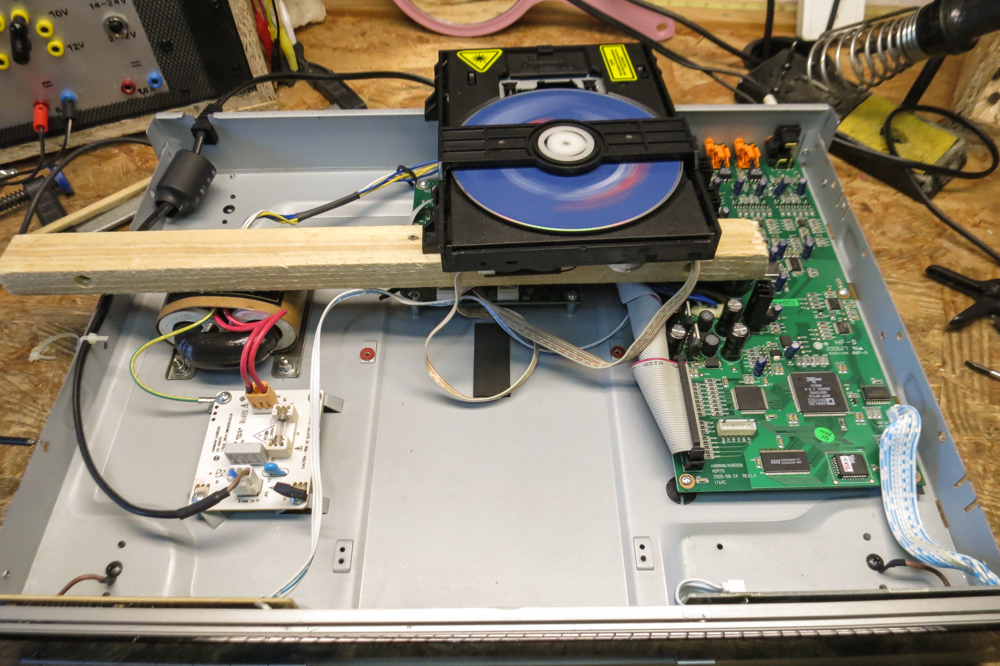

also aufmachen und mal schaeun was Sache ist...

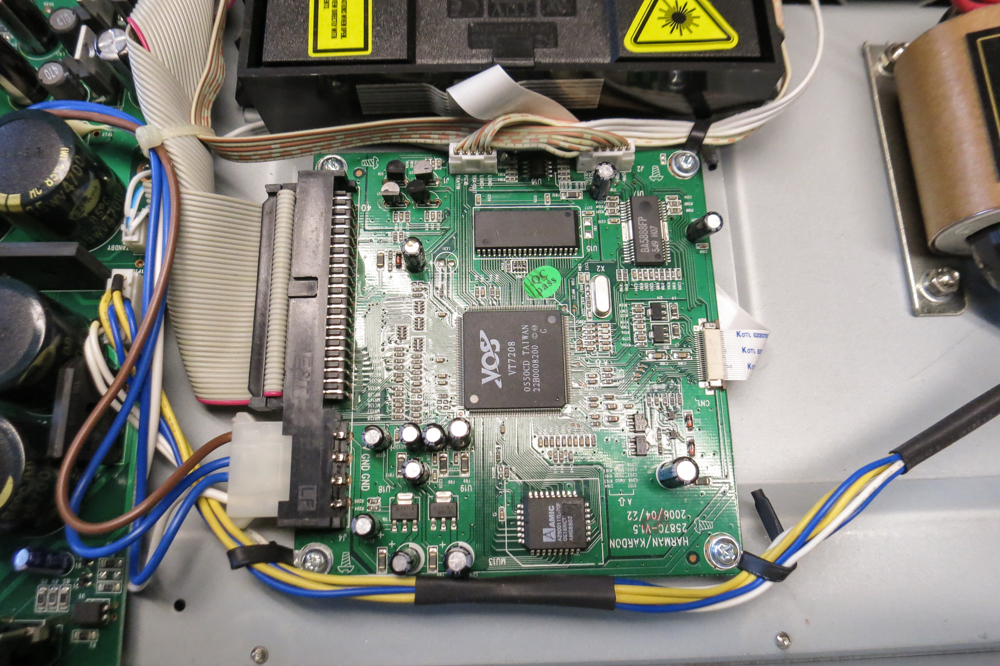

Das Hitze-Problem befand sich auf der hinteren Platine, der VOS VT7208 wurde so heiß das er nicht mehr zu anfassbar war   nisch gut, gar nisch gut...

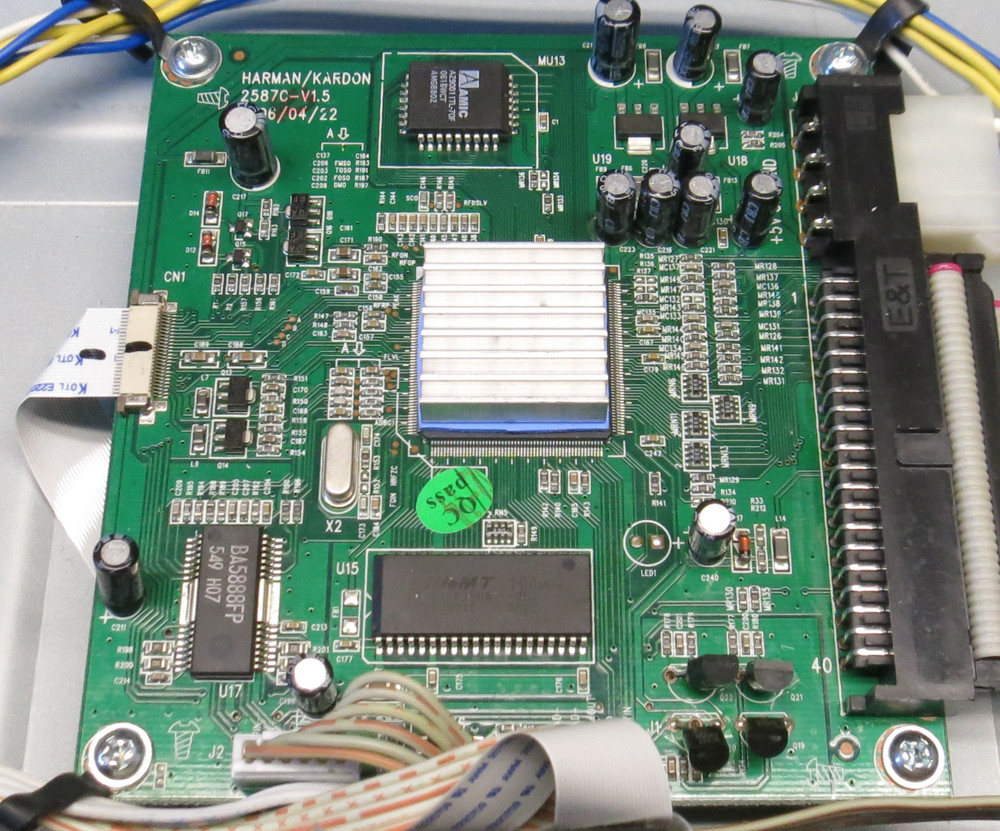

jetzt sorgt ein Wärmeleitpad und ein CPU Kühlkörper aus einem Laptop wieder für einen kühlen Kopf...
Das Springen und Einlesen der CDs wurde dadurch leider nicht besser... also weiter suchen...
Spannungen alle gemessen soweit keine Auffälligkeiten, außer am Laser, das Eyepattern sah nicht mehr so gut aus und war auch nicht mehr einzustellen...

Das schöne am HK 970 ist das er ein DVD Laufwerk hat, und viele dieser Laufwerke/Laser in PC´s laufen...

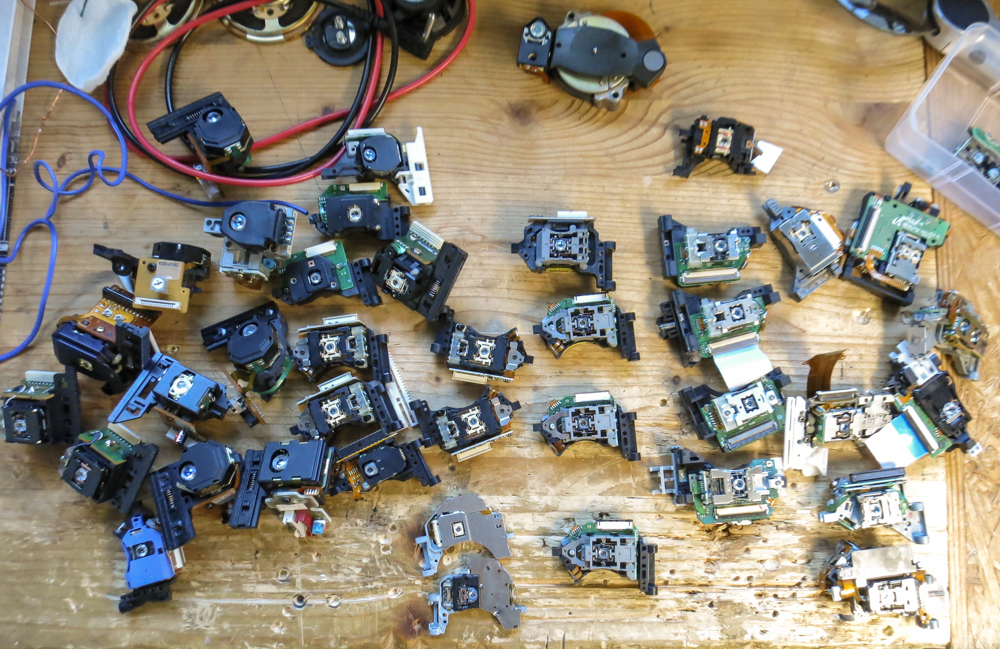

Da ich ja ein Elektro "Messie"  bin (ist schon besser geworden), habe ich im Laufe der Zeit viele Schlachter CD-Player, PC Laufwerke, DVD/Bluray-Player aus dem Schrott gezogen und zerlegt, alle verwertbaren Teile aufgehoben... das hat sich schon so oft gelohnt...
Natürlich waren auch hierfür passende dabei ein HD65...


also einbauen und testen... direkt auf Anhieb einen Guten gefunden, also nix nachzustellen oder zu justieren...

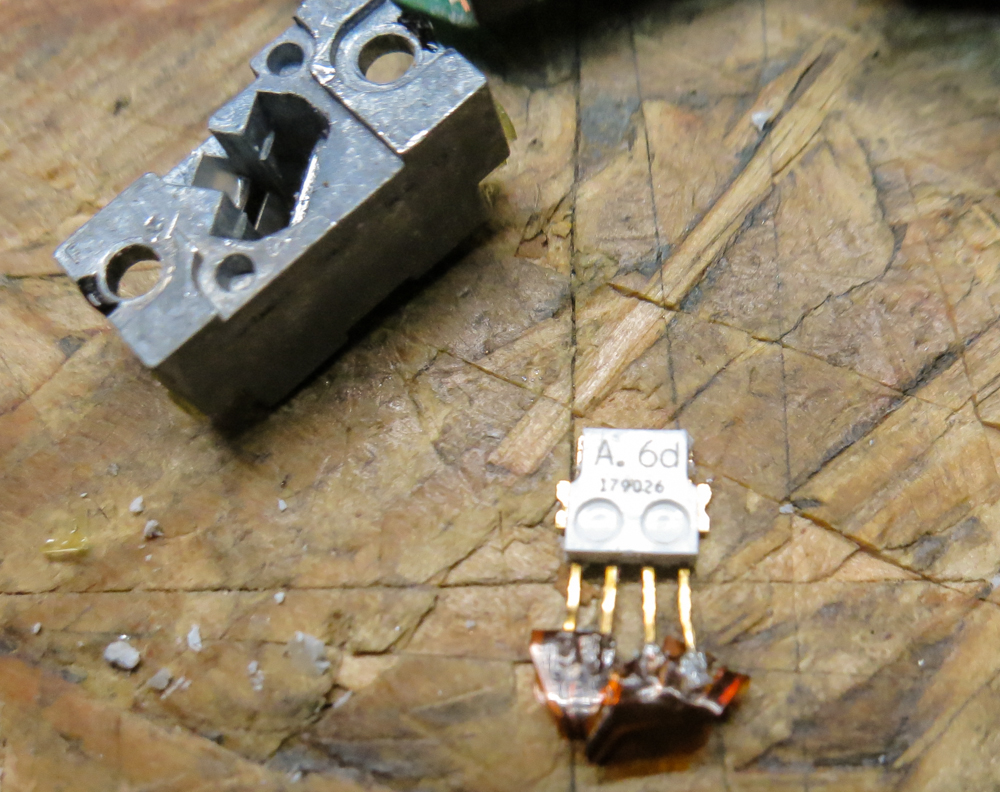

da ich ja wirklich alles auseinanderbauen muss um zu sehen wie es funktioniert, habe ich gesehen, dass die Laser-Diode und Fotodiode auch auszubauen sind... werde ich vielleicht beim nächsten mal schauen ob das machbar ist und anschließend wieder funktioniert...

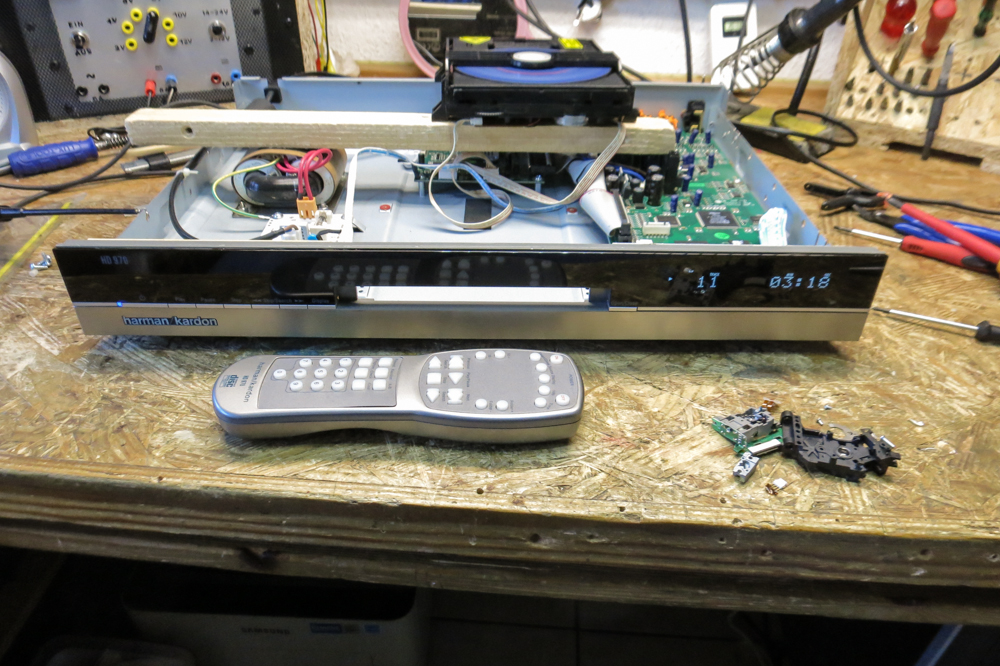

Der Player läuft jetzt hier seit gut 3 Stunden am Stück in Endlosschleife ohne Hänger oder Aussetzer... et darf auch schonmal leicht sein...


Auch meine bearbeitete Kratz-CD nimmt er ganz locker...

also ab ins Testregal damit...

habt einen musikreichen Tag...
Gruß Jens

[Sal]

da ich ja wirklich alles auseinanderbauen muss um zu sehen wie es funktioniert, habe ich gesehen, dass die Laser-Diode und Fotodiode auch auszubauen sind... werde ich vielleicht beim nächsten mal schauen ob das machbar ist und anschließend wieder funktioniert...

Wahrscheinlich nein, da ein Gratinggitter vor dem Laser sitzt, wenn es ein Dreistrahllaser ist...? Schöne Sammlung, ich meine einen KSS-123 oben links zu erkennen.
