Bilder der aktuellen Basteleien

[MaTse]

Wenn man sich auf ungeprüfte Infos ausm INet verlässt...


Erstbestes Wikipedia-Bild (über Google Bildersuche und ohne mit weiteren Bildern verglichen zu haben)



Nachdem das alles nix fruchtete (eine LED spasseshalber umgepolt und dann leuchtete Sie bei Rechnerstart kurz los, um danach flott "runterzudimmen", was nun so überhaupt nicht zu binärem Output passt), hab ich vorhin (endlich) mal neugierig zwischen beliebiger Laptopmasse und "LED-Minus" auf Durchgang gemessen und das wirkte ziemlich fliessend (statt dem nötigen "Kurzschluss" irgendwelche "schwankenden" Ohmzahlen).

Hatte die Masse auf Pin25 erwartet, aber da ist (bei mir hier) gar keine Masse.

Hab jetzt noch nicht probiert (Läppi liegt im Wohnzimmer und der benötigte Schraubendreher hier am Ablenkungs-PC), aber mit korrigierter Masse sollte sich gleich was tun.

[HaiEnd Verweigerer]

Vielleicht auch interessant für Dich ...

Ansteuerung externer Hardware über den Parallelport

[MaTse]

Sooo, endlich ne exakt definierte Ausgangslage.

[timundstruppi]

Oh ein Leucht-Byte aus LED bit

Schön, dass du weitergekommen bist.

Laptops machen oft Mist.

Mir fällt gerade ein...irgendwo fliegt bei mir noch ein 256b ADC rum für den Parallelport von 1993...wo?

[MaTse]

Als Nächstes einen der Stepper aus der (im Ganzen eher unangenehm von Zimmer zu Zimmer zu transportierenden) "Anlage" rauspopeln und damit weitermachen - belegt nicht ganz so viel Platz aufm WoTi.

ADC fürn PP? Cool, was es nicht alles gab.

[timundstruppi]

Das konnte man unter GW Basic ansprechen.
Morgen gehe ich auf den Speicher und schaue mal . Muss da morgen ganz früh hoch, sonst ist es zu warm.

Das Programm wäre eine5-7 Zeiler!

[HaiEnd Verweigerer]

Da ich nicht weiß, wo ich das posten soll, poste ich das einfach mal hier.
Hat jemand Erfahrung mit Sugru?

[MaTse]

Ich nich, aber danke für den "Tipp" ("SUGRU" hab ich vorher noch nie gehört).

[timundstruppi]

ADC fürn PP? Cool, was es nicht alles gab.

Damit haben die zusammen mit einer ISEL Steuerung (3 Achsen) und Manipulatornadeln OPTO-Chips überprüft. Das reichte für einen OK Check. War vor meiner Zeit. Chef-Bruder hat da immer versucht zu programmieren..lief nie...
Den Loser habe ich nachher aus dem Labor geworfen. Ich hatte die 300V für die Laser offen und der griff immer darüber.

[havox]

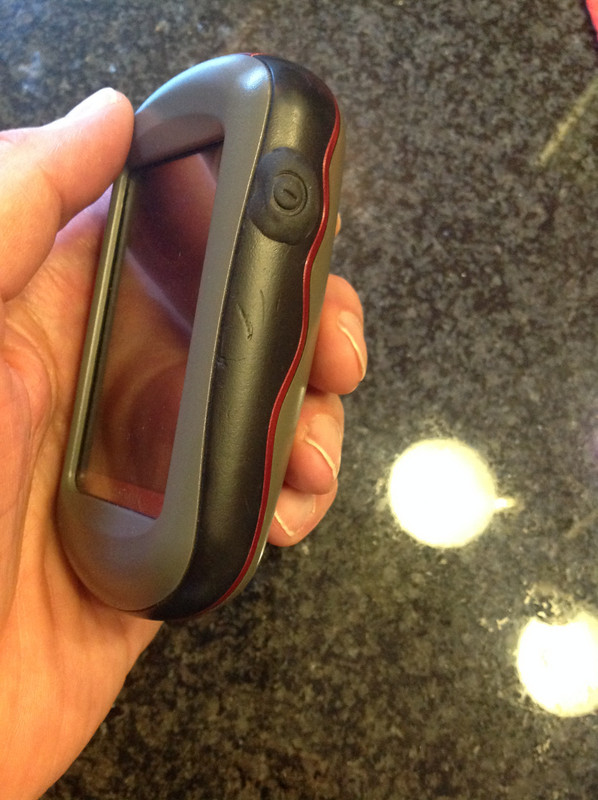

Sugru ("Flüssiggummi") habe ich schon verwendet. Damit habe ich z.B. das Gummi über der Einschalttaste meines Oregon-Navi ersetzt, das gerissen war (bekanntes Problem), hält nun schon mehrere Jahre.

Mit Prägung fast wie original



Ausserdem habe ich für meine Revox NAB-Adapter zusätzliche innere Gummipuffer damit geformt, um das Knacken zu stoppen. Ich habe aber den Eindruck, das das Material mit der Zeit minimal schrumpft.

Lässt sich sehr gut verarbeiten und reagiert an der Luft ab. Eine angefangene Packung kann man daher nur sehr begrenzt aufbewahren.

[HaiEnd Verweigerer]

Ich nich, aber danke für den "Tipp" ("SUGRU" hab ich vorher noch nie gehört).

Ich auch nicht erst vor ein paar Tagen einen kurzen Bericht im TV gesehen.
Entdecke die Möglichkeiten oder so ...

[winix]

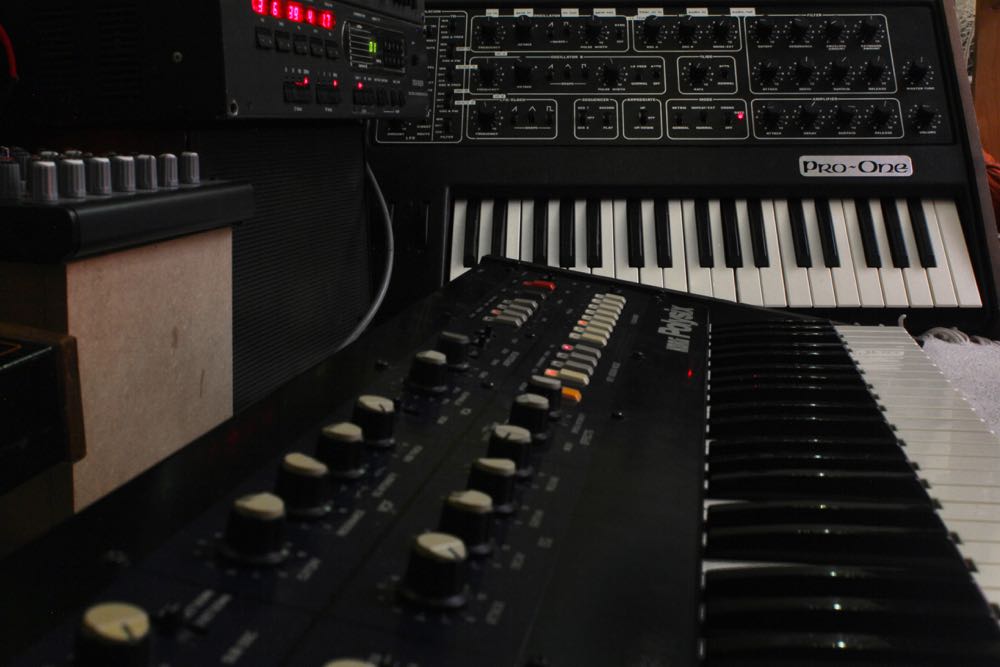

Aus alten Zeiten ... aber eigentlich wollte ich im Keller das serielle Kabel finden, zefix.

[spocintosh]

Sieht genauso aus, wie das Zeug, was Matse immer kauft und außer ihm keiner versteht...

[HaiEnd Verweigerer]

... Aus alten Zeiten ... aber eigentlich wollte ich im Keller das serielle Kabel finden, zefix.

Um was damit zu machen?
Einen Tester für die serielle Schnittstelle hast Du ja schon mal.

Kann sein, dass ich noch so ein serielles Kabel rumliegen habe, nur wo?
Da geht's mir wie Dir.

[winix]

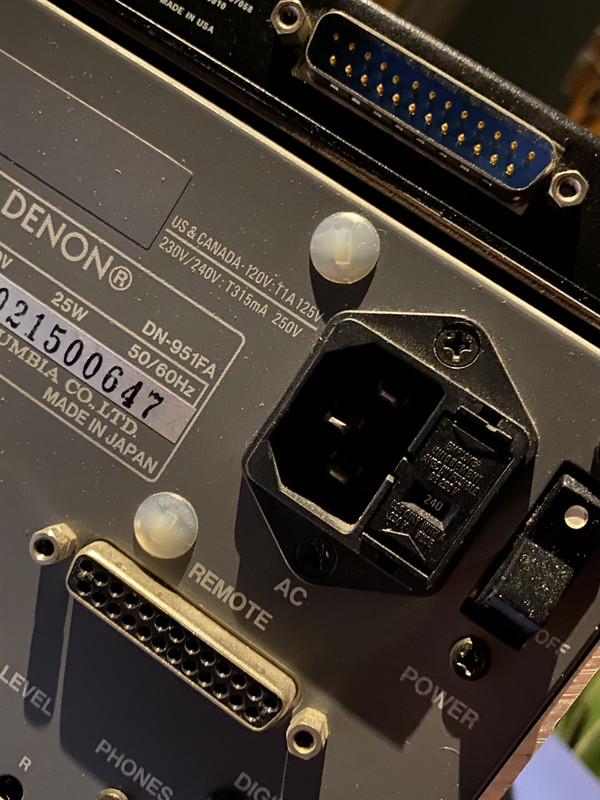

die beiden DB25 täten vielleicht miteinander mögen ...

[timundstruppi]

Aus alten Zeiten ... aber eigentlich wollte ich im Keller das serielle Kabel finden, zefix.

Der zeigt ja nur das Leben auf der Schnittstelle an, aber nicht was da ist.
Dafür brauchst du das:
in #576 und einen PC mit 2 Sios

https://old-fidelity-forum.de/thread-144...pid1306704

Wenn das einer will , kann ich die Software verschicken, ein paar 10k. Nicht das Kabel, das ist selber zu bauen.
Also falls es jemand braucht. Ich muss die SW aber noch suchen.

[Geruchsneutral]

...

[...]
Jetzt fehlt mir nur noch ein Gehäuse...

Da hab ich gestern mal Motivation gefunden weiterzumachen...



Schwarze Pappe hinter den Nixies, damit man hinterher auch nur diese sieht...



Hier mit fertigem Gehäuse... Können andere sicher 10 Milliarden mal besser, aber ich bin ganz zufrieden mit dem Ergebnis.

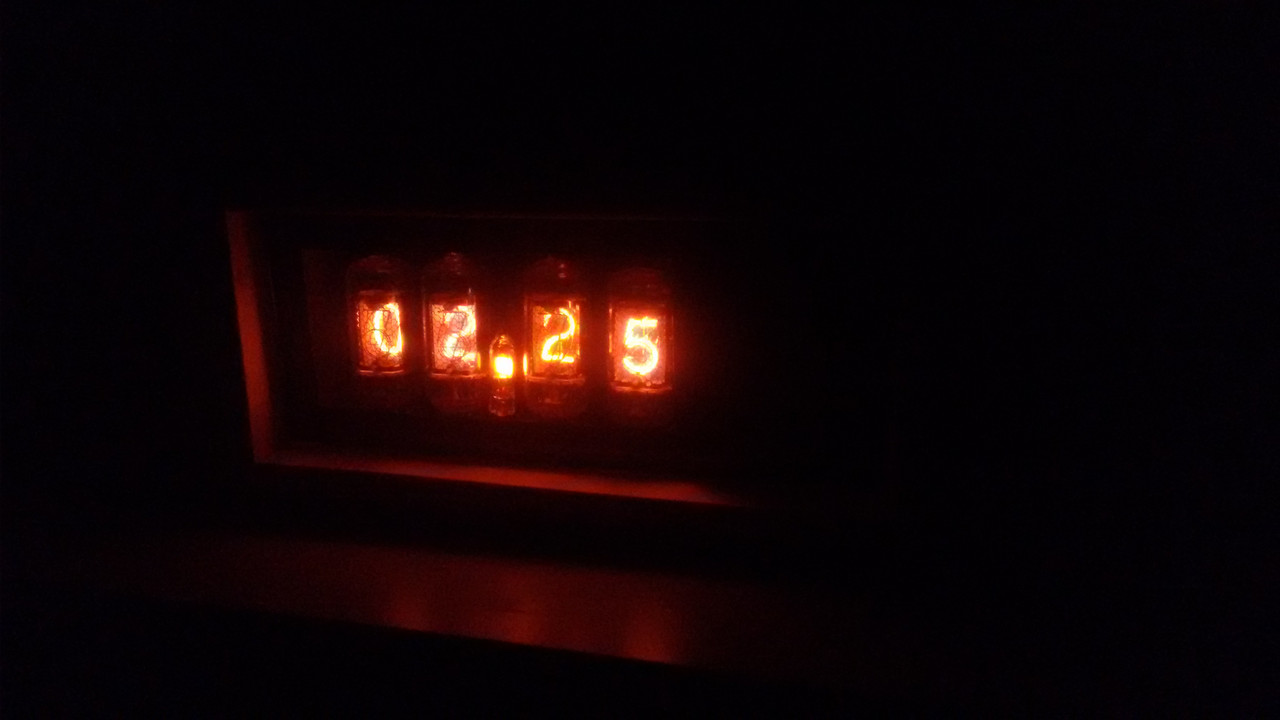

Im dunkeln...

[Gorm]

Können andere sicher 10 Milliarden mal besser, aber ich bin ganz zufrieden mit dem Ergebnis.

[nice2hear]

mmmh, einen eigenen DIY Thread dafür? oder in die Reparaturecke? Nö, ist ja auch erst noch mal ne Überlegung, ob ich das tun sollte....

Erst wollte ich es hier dranhängen https://old-fidelity-forum.de/thread-33373.html (der Thread hängt ja gerade etwas. ) aber der Threadtitel trifft es dann doch nicht ganz.

Es geht um eine "Gerätefunktionserweiterung" bei dem letztens per Schnapp geschnappten HK TD 302 (Bilderwiederverwertung wg. zZ knappen Cloudressourcen)

Ärgerniss: die Kopfhörer-Lautstärke ist nicht regelbar, und je nach KH & MC kommt da ordentlich laut!
hatte mich schon damals beim 480er NAK geärgert, (das 112er TASCAM hats ) und auch beim einfachen RS-M226 Technics  letztens... LAUT )

Als Jürgen dann seine TD 392 zeigte fiel mir auf, ein Regler mehr rechts unten hinter der Klappe! und im 392 Handbuch steht dann
.......
schau an, der TOL Recorder hat die Option.

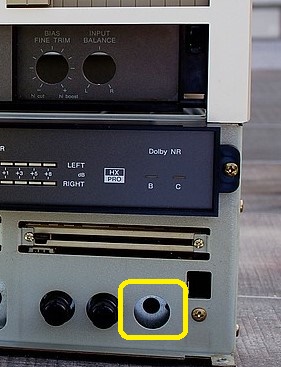

und als ich mein 302 dann mit Front ab reinigte zeigte sich dies:

die Bohrungen im Frontblech sind schon vorbereitet für ein Poti, muss dann nur eins für die Achse in die schwarze Blende gefräst   werden.

Also im einfachsten Fall einfach ein passendes Stereopoti besorgen und in den 302 Audio-Signalweg einschleifen?

mal die beiden Schaltpläne vergleichen, erst das Blockschaltbild:
TD-302:


TD-392:

ok, da gibts doch viele Ähnlichkeiten... aber der Monitor Select Kreis mit IC351 gibt es im TD-302 nicht, hat ja auch keine Hinterbandkontrolle...

Dass also die Platinen auch baugleich sind und ich nur noch das Poti mit Kabeln anlöten muss.... eher nein.

[nice2hear]

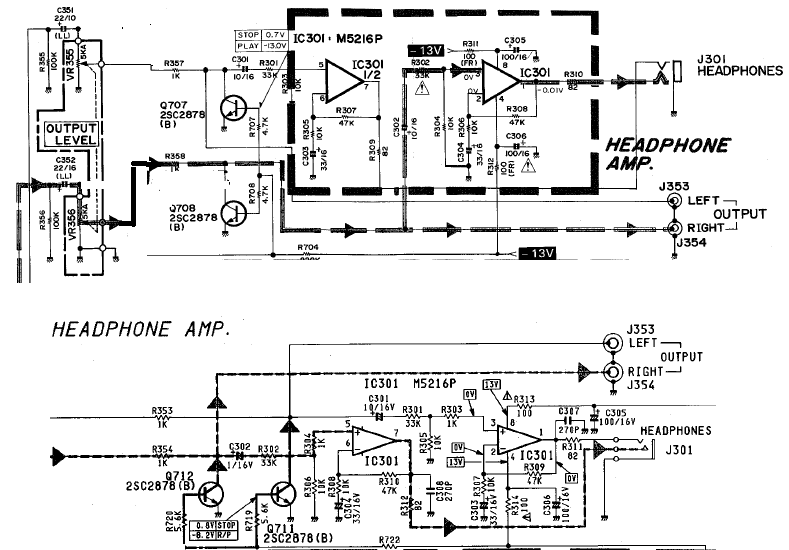

so, im Detailschaltplan sieht das nun  so aus, oben der TD392, unten der TD302...


ja, prinzipiell ein 5kohm Stereopoti "vor" R 353/354 und gut...

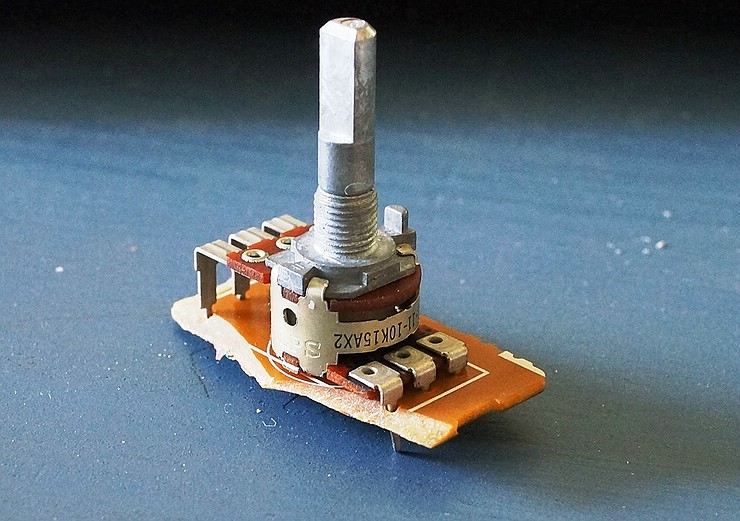

ratter, der Schlingel, hat aber in die letzte Basteltüte nur 10KO Dinger gepackt...

dürfte auch gehen behaupte ich mal so

[Gorm]

prinzipiell ein 5kohm Stereopoti "vor" R 353/354 und gut...

Wenn man den NF-Pegel und den Ausgangswiderstand der vorigen Stufe kennt, könnte mans genau sagen, allgemein ist nur der Querstrom vom Widerstandswert abhängig, und der doppelte oder halbe Wert macht da normalerweise nix. Nur der Ausgangswiderstand ist von der Potistellung abhängig. Das Signal zum Poti würde ich über nen C wie oben auskoppel, ob der Widerstand erforderlich ist, hängt von der Vorschaltung ab.

ratter, der Schlingel, hat aber in die letzte Basteltüte nur 10KO Dinger gepackt...

dürfte auch gehen behaupte ich mal so

Ablesen kann man zwar irgendwas, nur keine Null nach dem k, wesentlich ist aber, dass das Poti ne logarithmische Kennline haben sollte.
Anbei, in der unteren Schaltung ist ein Zeichenfehler, denn C301 und 302 sollten gleich groß sein, denn sonst gibts unterschiedliche Übertragungskennlinien der Kanäle.

[Jörgi]

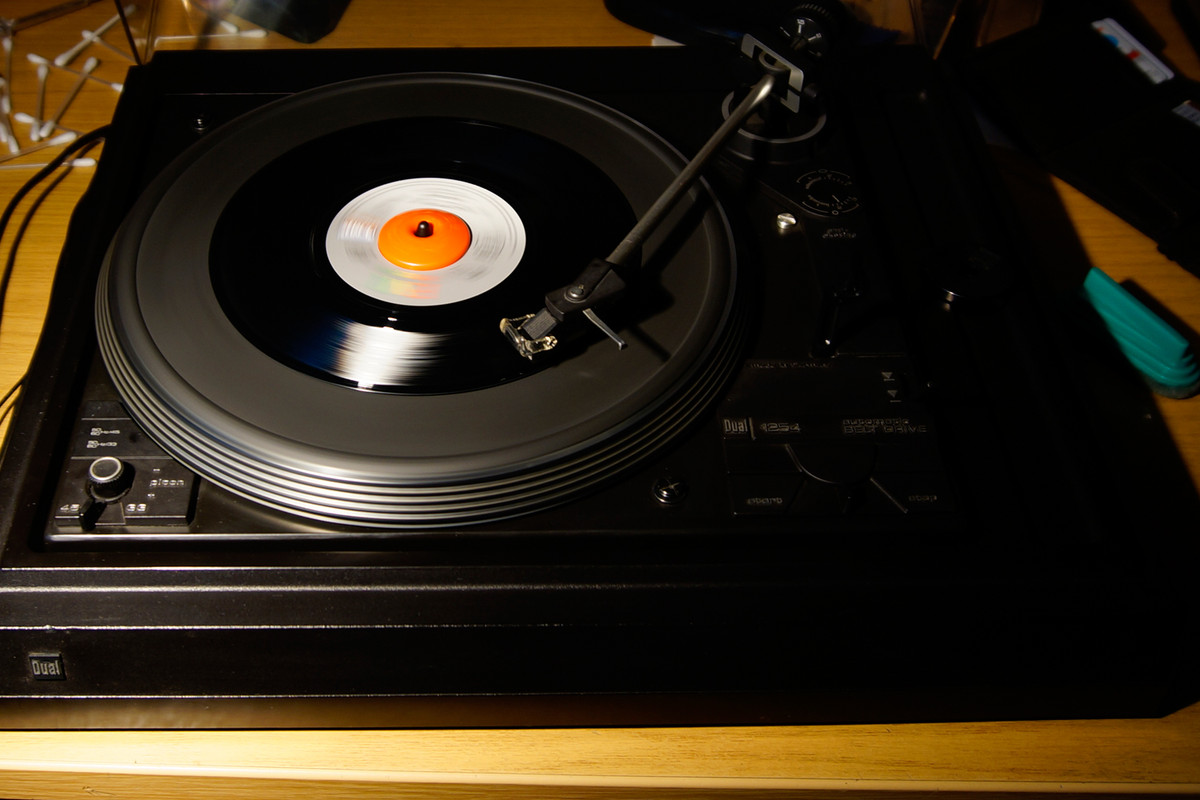

gestern kam der neue Dual 1254 aus Farmsen / Berne nach Altona .
Der erste Blick galt dem Steuerpimpel , der wohl schon gaanz lange nicht mehr am Gerät vorhanden ist .



hier ein neuer Pimpel , noch etwas zu lang , mußte zwo mm kürzen . Alles bischen ent - dann gefettet ,



dann den Aufsetztpunkt einstellen , was für ne Diva , der 1254 . Der Aufsetztpunkt verschiebt sich schon , wenn man das AS verstellt

Anschließend den Nikorotz und fremd DNA entfernt , bis auf die Haube noch recht nett , mehr aber auch nicht .





werde damit die Nachbarin meiner Freundin beglücken


LG Jörgi

[spocintosh]

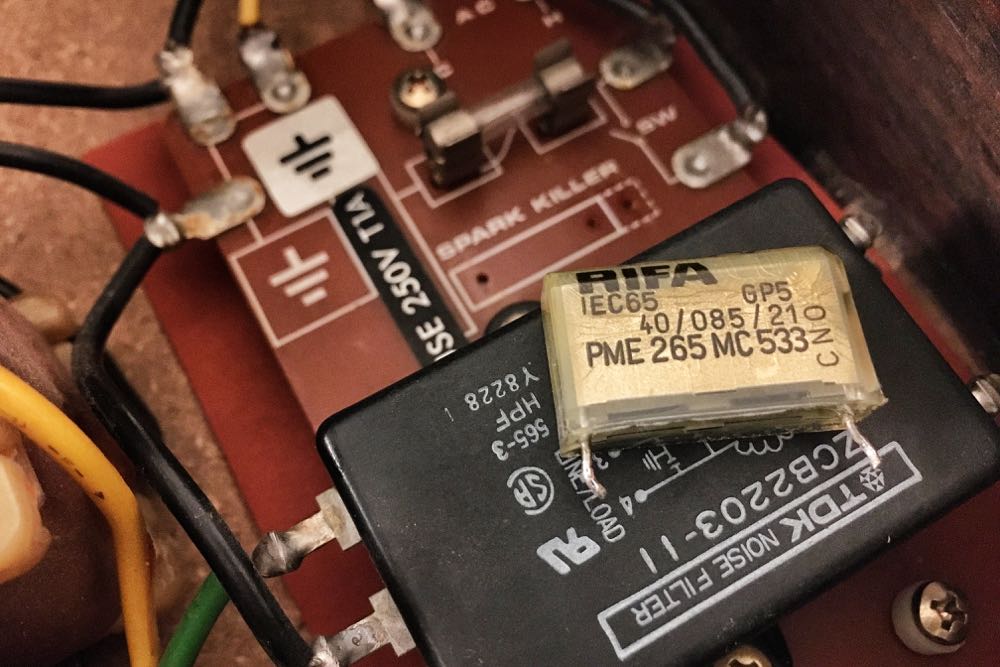

Der Kollege hat mich ja schon länger genervt...



...und tschüs !



Jetzt gibt's endlich wieder sicheren Polysex.

[Stefan .]

Standen hier schon länger rum: AIWA SC-E11V  (das 2. Paar) in gruseligem Zustand aber original und vollständig.

Die Tieftöner brauchten neue Sicken, die Gehäuse sind jetzt frisch geschliffen, gefüllert und wie original schwarz matt lackiert, die Gitter 'entbeult' und neu lackiert in RAL9016 glänzend.
Alle Dichtungen erneuert, Füllmaterial erneuert, jetzt fehlen noch die Embleme.

ICH finde die sehen jetzt wieder wunderschön aus.

[HaiEnd Verweigerer]

Kleine Tröten-Thread!
