Parasound ?
Wer hat nach mir gerufen ?

will nicht nen Extrafred aufmachen, wäre fast ein "Knallfrosch gewechselt" Ding, bekommt der linksrheinschische Verstärkerfreundeskreis wieder nen Herzinfakt.
abe rhier passt es supi rein.

Letztens ja von Mark mal den schicken Toshiba SA-400 Receiver bekommen.
Bei den ersten Sessions fiel mir auf, dass der linke Kanal hörbar leiser war.  Regler Drehen, Schalter Schalten, nix, egal welche Quelle, AUX oder FM Radio, gleiches Symptom.

Schaltplan war in der HifiEnginee, SM mit Platinenlayout leider nicht.

Mal geöffnet, geht über den Bodendeckel:


weil ich zu faul war, nen Signalgeber einzuspeisen, Messungen mit dem berühmten rosa FM-Rauschen auf 88,7 MHz getan, Unterschiede
waren deutlich mess- und erkennbar.
Vorstufe hat einen IC Amp, wo alle Signale (egal ob Phono, FM, AUX, Tape) durchlaufen, Klangregelung eine Transistorstufe.

War ein 1µF Elko als Koppel-C hinter dem TR, war "etwas taub" geworden..


hatte Glück, war der an der Kante vorne, kam ich so dran, ohne Platinendemontage.    ein 2,2µF neu tuts prima...
hier der Übeltäter

Zoom:


nun lüüpt er wieder sauber, und einem KR-5200 vs SA-400 shoot out am Wochenende steht nichts im Wege, ... einer muss dann zum Mark
in den Hochstift.


um die Antwort auf die Threadfrage zu geben: wenn er defekt ist, wie auch immer... Taub, Kurzschluss, usw...

Hallo zusammen,

ich habe gerade einen Braun AC701 in der Mache, den ich schon in der Neuzugangsecke kurz gezeigt hatte. Netzteil war okay, aber die Platine mit dem Audiobereich hatte einen Kurzschluß bei einer der Versorgungsspannungen. Alles voll mit Frakos und Roedersteins und so entschloss ich mich im ersten Schritt alle Elkos zu tauschen, bevor ich tiefer in die Fehlersuche einsteigen wollte..

Der Mikrofon Vorverstärker befindet sich auf einer kleinen separaten Platine. Da man eigentlich solch einen Mikrofoneingang nicht mehr braucht, wollte ich die Platine zuerst unbearbeitet lassen, hab dann aber doch den Recap durchgeführt. Vorher:


Nachher:

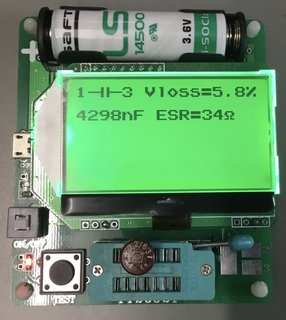

Und dann habe ich mal die Elkos durchgemessen:











 Kurzschluss, trocken, abnormaler ESR, alles dabei.

Aber nach dem Einbau der Platine waren alle Spannungen wieder normal  . So konnte ich ihn endlich einmal in Betrieb nehmen und ein erster Soundcheck zeigte Output auf Niveau eines Telefongespräches  .

Da sind noch einige der Koppelkondensatoren durch. Klar ist jedoch, hier muss alles raus. Ich berichte weiter.

 MiDeg

Moin....
ich fänd´s ja noch viel spannender, wenn von -jedem- der 14 gewechselten Elkos ein separates Bild eingestellt worden wäre. So bekommen "wir" ja mehr als die Hälfte gar nicht mit.
Kann man da nochmal nachbessern?

(13.08.2021, 15:19)scope schrieb: [ -> ]Moin....
ich fänd´s ja noch viel spannender, wenn von -jedem- der 14 gewechselten Elkos ein separates Bild eingestellt worden wäre. So bekommen "wir" ja mehr als die Hälfte gar nicht mit.
Kann man da nochmal nachbessern?

 Sorry, scope da muss ich passen .

Die Anderen habe ich gesammelt, denn die sind ja noch „gut“

 MiDeg

Ich sage es immer wieder gerne, bei den Braun Geräten kann man sicher bei Erhalt zunächst versuchen, vorsichtig die Funktionen zu prüfen.

Ein anschließender Tausch sämtlicher Elkos und Tantal bleibt einen nicht erspart. Es sei denn man öffnet gerne und geduldig das Gerät regelmäßig.

Dahin gehend  musste mein Kumpel, der eher sehr sparsam tauscht, seine Meinung korrigieren. In der Form bisher nur bei Braun erlebt, die Japaner sind deutlich langzeitstabiler.

Zitat:In der Form bisher nur bei Braun erlebt,

Philips, Revox, Telefunken, Saba, Restek, Rackes & Müller , usw....Kann man alle in einen Sack stecken

Weiter geht´s mit einem ausgelöteten Elko. Die Sache wird spannend.
















Hier ist er nochmal besser zu erkennen


Gemessen wurde auch noch....










t.b.c.

Boaah!

Also das mit den gespreizten Beinen,
ist sowas denn noch legal?

Das ist´n ganz normaler Spagat.

Ein paar mehr Fotos wären vlt. mal hilfreich, damit man mal erkennt, worum es überhaupt geht.

Ist schon in Arbeit.....Ich war in Zeitdruck und konnte die Sachlage nur lückenhaft darstellen.
Ein lückenloser Knallfroschbericht folgt ebenfalls.

So kenn ich Dich

Wenn sie wie hier einen null Ohm Zustand eingenommen haben. Das Teil war in einem Elektor Selbstbau Preamp drin. Sicherung flog natürlich.....
Ich hatte aber auch schon fabrikneue Nichicon Elkos (10.000uf/63V) frisch von Mouser, die das gleiche Verhalten zeigten. Mouser ist da kulant und erstattet ohne Rücksendewunsch die Kosten. - allerdings wohl nicht Folgekosten, die in solchn Fällen ja durchaus anfallen können.

(19.08.2021, 12:50)scope schrieb: [ -> ]

Zitat:In der Form bisher nur bei Braun erlebt,

Philips, Revox, Telefunken, Saba, Restek, Rackes & Müller , usw....Kann man alle in einen Sack stecken

Da erhebe ich mal Einspruch.


In einem gerade bearbeiteten Restek V2 Preamp (Baujahr 1980 oder 1981) mit 15 braunen Siemens GPE und ROE MN EK  sowie 10 Matsuo Tantalperlen ist nicht ein Kondensator ausserhalb der Spezifikation. Ich schmeiße die aber trotzdem raus und baue stattdessen Polymer Elkos von Würth und Panasonic ein.

Hätte ich nicht getan, denn es scheint Serien dieser Bauteile zu geben, die problemlos funktionieren.

Hier mal was Interessantes, was mir heute reingeflattert ist...

https://www.swisstransfer.com/d/b5ae209b...e54b68c943

(22.08.2021, 10:29)scope schrieb: [ -> ]Weiter geht´s mit einem ausgelöteten Elko. Die Sache wird spannend.

Auf dem Bild ist ja schon für den Laien leicht erkennbar, dass er die Grätsche gemacht hat...

Sorry, musste sein.

Hallo zusammen,
Ich habe ein Nakamichi 410 hier das brummt wie sonst was.

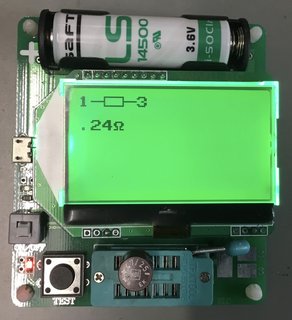

Ich habe mal 5 kondensatoren ausgelotet, davon identifiziert sich einer als Wiederstand, einer hat ein Bein verloren und die restlichen so 20% über dem sollwert.
Manche sehen so aus wie der auf dem Bild.
Hat jemand Erfahrung mit diesen hellblauen Kollegen von Schoei?
Die besagten stammen aus der Netzteilsektion.
Bevor ich weiter auslöte und teste, evaluiere ich gleich zum "total recap Mission " überzugehen.

ich mach das Ganze ja nur hobbymässig! bei Geräten, die es wert sind, schmeiss ich grundsätzlich Alle raus! Warum....weils mich endlos nerven würde, wenn ich Alle paar Monate wieder dürfte. Bei Geräten , die ich für wenig Geld notfalls auch ersetzt bekomm, lass ichs auch mal drauf ankommen, reparier ggf. das Notwendigste und wenns wirklich platt ist, gehts dann halt zum Wertstoffhof.
