Ich habe nochmal auf den Bildern nachgeschaut. Optisch gleichen TT und HT den BRs, aber Du hast Recht, es fehlt das H
Der BR Kanal liegt auf der Rückseite der Box.

Dann sind das die guten.

Meine 10er sind von innen und außen mit der DDR Technik bestückt.

Ein Hallo in die Runde,
mir ist ein Paar BR 25 untergekommen, bei dem mir etwas unklar erscheint.

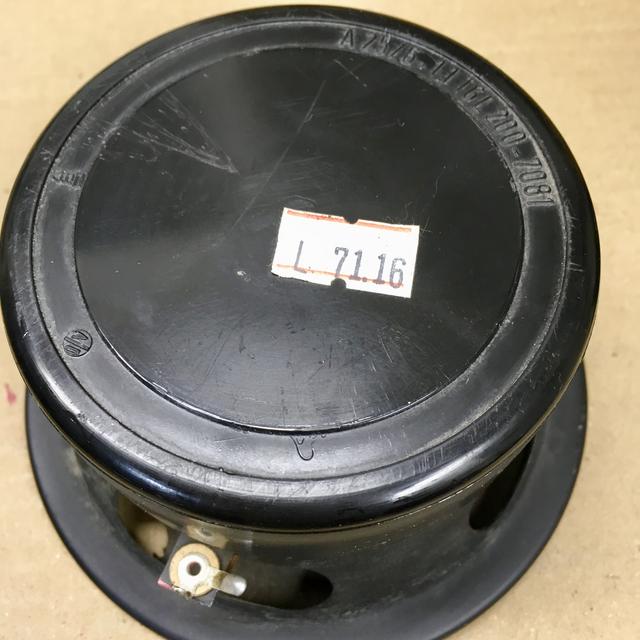

Verbaut ist je ein Chassis L7101 und L7116. Der 7116er ist mir bislang unbekannt. Eine Messung der Spule ergibt 7 Ohm, wobei ich in diesm Fall von einem 8 Ohm Typ ausgehe. Auch die Weichen sind vom Layout völlig anders, wobei die Schaltung und Bestückung den üblichen Weichen gleicht. Auf den Rückseiten der Boxen findet sich die übliche Bezeichnung mit RFT, BR 25, 4 Ohm, etc.. Eine Messung am Anschlußkabel ergibt ebenfalls 7 Ohm.
Für mich sieht es so aus, daß die Weichen mangels Originalweichen vom Hersteller modifiziert und verbaut wurden, die (vllt. defekten) TT-Chassis L7102 jedoch aus Unwissenheit oder mangels L7102 durch L7116  ersetzt wurden.
Vllt. kann mir Jemand einen Hinweis zu den Daten des L7116, sowie zu den Boxen, in denen dieser original verbaut wurde, geben.
Danke und gruß, Heiko

aha, sicher parallel als tt, wie in den br50.

Die HECO Interior Reflex 30 sind ja BR 50 in Säulenform. Von daher gut möglich.

Unterschied BR50 - Reflex 30:
Ja - wenn man davon absieht, dass die beiden Boxentypen, ganz andere Chassis verwenden + geänderte Volumen + geänderte Weichen, haben sie was gemein = sie sollen uns erfreuen. Aber seht selber, zu den geänderten Schwingspulendaten / Eintauchtiefen, etc. kann bestimmt Dr. Hummel was beitragen ->

Hallo Frank.
Hast schon recht,aber wozu ... Fragen und Hinweise,sind eh für die Katz.
Warum soll ich diese Daten veröffentlichen?
In den letzten 30 Jahren hat dies keiner gemacht,jetzt soll ich ?
Bei einem Besuch ( kleiner Workshop) bei mir immer gerne,aber im WWW.,...da bin ich eher zurückhaltent.
mfg Ingo

Du sollst und brauchst auch niemals nich - Geheimnisse ausplaudern, die hier eh keinen sonderlich interessieren und die meisten eh nicht sooo viel damit anfangen können. Das hat auch niemand verlangt, aber so gewisse Grundsätze könnte man ja mal ein wenig darlegen (das verstehe ich unter Forum). Aber Achtung, hier lesen eventuell auch Fachleute mit.

Hallo Frank.
Allein hier gibt es zur BR25 gut 1360 Beiträge, .... da ist doch Alles Notwendig mitgeteilt worden,...oder ?
Dazu noch BR50 und Co.
Mit ein wenig Fleiß beim lesen,erfasst man das Notwendige zur Instandsetzung.
Wie oft will man den Kaffee noch aufwärmen?
Ich habe ja auch angeboten es bei mir zu zeigen,vor Ort.
mfg ingo

Ja, aber der Chef vom Ganzen hier, scheint sich ein wenig zu verrennen, wenn er sagt, die REFLEX30 ist die BR50. Erläuter ihm doch mal, dass das eben nicht dasselbe ist und worin der Unterschied besteht = das meine ich und nicht wie man eine BR25, etc. einstufen / reparieren, was auch immer - kann.. Natürlich ohne wissenschaftlichen Hintergrund und ausufernde Beiträge. Das wäre doch mal was, würde mich ebenfalls interessieren, weil ich da auch null Peilung habe.

Heco hat m.E. versucht auf der Entwicklungsbasis von Gaithain aufzubauen und Produkte für den höherpreisigen Westdeutschen HiFi Markt zu entwickeln.

VG  Martin

Hi Martin,
ob Heco das weiter entwickelt hat, bezweifel ich persönlich zwar, oder ob Heco die Weiterentwicklung aus Geithain übernommen hat, ist ja eigentlich auch egal.
Ich würde gerne den erdachten und umgesetzten Unterschied der Boxen wissen wollen, denn beide Typen arbeiten angelehnt ähnlich, usw., usw..

Ach Frank.
Ich hatte diese Info auch mal vertreten,habe sie dann revidiert .... weil Andere mehr darüber wußten,wie eben auch DU.
Zu Heco,Heco hat da nichts weiter entwickeln wollen ... nur verkaufen und Geld verdienen.
Die Sache lief nach dem Mauerfall genau so auch in anderen Bereichen ab.(Schema F,wie die Heuschrecken)
mfg ingo

Die Gehäuse waren definitiv anders. Eine BR50 kriegt man, selbst heute wo man weiss was drin ist, eben schon aus optischen Gründen schwer an den Mann.

VG  Martin

zuendi,

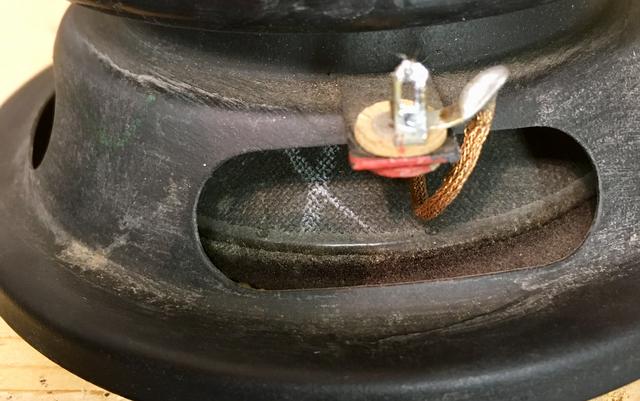

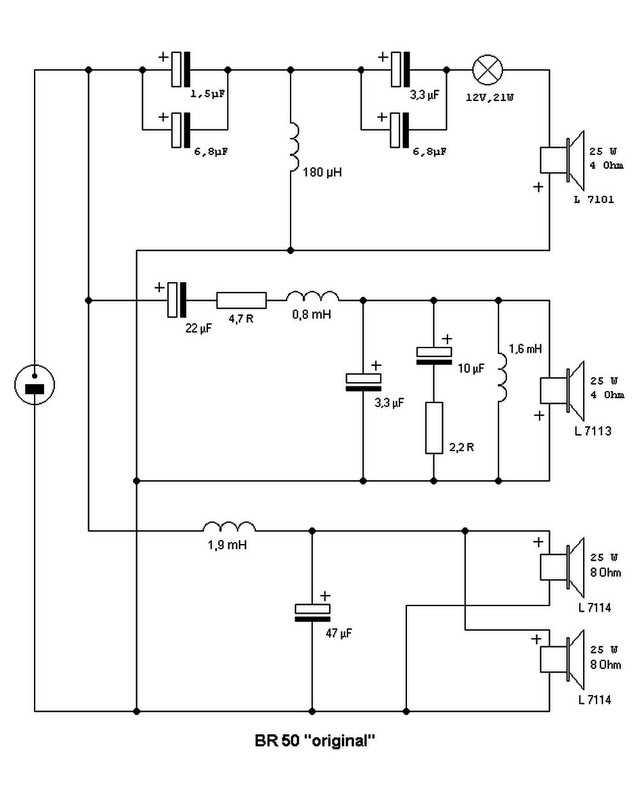

laut deinem schaltplan haben die l716 12 ohm, impedanz.  gemessen habe ich mit dem ohmmeter 7 ohm.  der gemessene wert liegt in der regel immer etwas unter der impedanzangabe. deshalb bin ich beim l7116 von 8 ohm ausgegangen. der unterschied von 7 zu 12 ohm erscheint mir etwas zu gross. vllt. handelt es sich bei meinen l7116 tatsächlich um l1714 mit 8 ohm und wurden nur falsch gelabelt. so wie es aussieht ist nicht das originale rft label. wiederum sind die l1714 am anschluss membranseitig mit 2 gelben punkten, statt mit einem weißen kreuz gekennzeichnet. seltsam, seltsam...

Den richtigen Widerstand kann man nur messen wenn die Spule aus dem Magnetfeld raus ist.
Die Unterscheidung mit den Farbkringeln, ...ist auch manchmal reine Glückssache .. es war so gewollt.
Um aber zu wissen wer wer ist,muß man die Lautis zerlegen,denn nur an Hand der Spule sieht man wer wer ist.
So haben meine überholten Lautsprecher dann die richtige Beschriftung ( + mein Logo).
mfg ingo

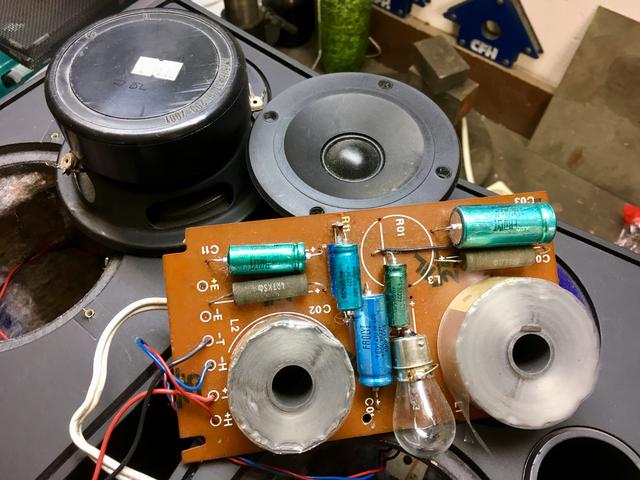

Anbei mal die Weichenbilder meiner Heco Interior Reflex 10

Tietöner L 7102, HT ohne Bezeichnung

Hallo da ich auch im Besitz dieser Lautsprecher bin und sie ja nach der Wende gefertigt wurde solltest du davon ausgehen das als Hochtöner der l7104 verbaut ist solange nicht zwischendurch rum gebastelt wurde auch anhand seiner Seide Struktur gehe ich davon aus meine haben Typ Angabe und sehen genau wie deine aus Grüße kelvis

Ps wer Interesse hat ich würde mich von meinen Heco 10 interior Reflex ohne Defekte Sicken im Zustand 2 trennen nur eine Blende hat ein kleines Loch welches nicht sehr auffällt!!!

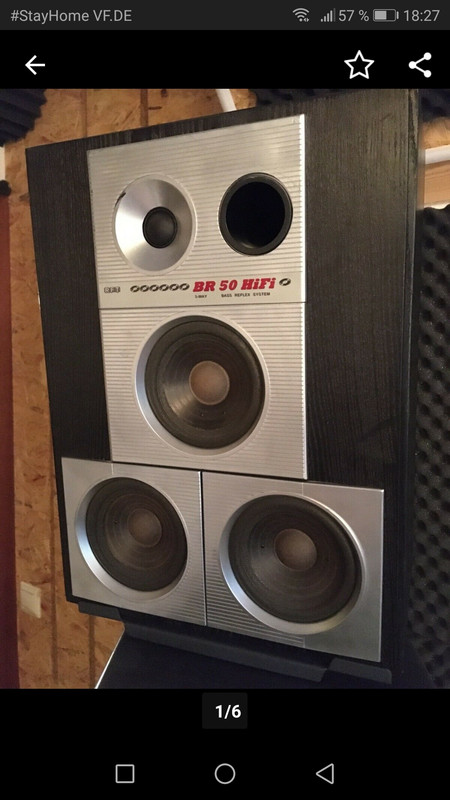

Hab ich so auch noch nie gesehen.
Stehen gerade in der kleinen Bucht zum Verkauf.
Stammt bestimmt aus der Nachwende Zeit.

https://www.ebay-kleinanzeigen.de/s-anze...pp_android

Hallo.
Nix Nachwendezeit, ...eher Edelbastler.
Sieh genau auf den Schriftzug,sowas hätte niemand gemacht bei ENKO ( Frankfurt/Oder).
Die drei dort zuständigen Technologen hatten besseres im Sinn.
mfg Ingo

Ja, sieht stark nach Silberspray im Garagenfinish aus.

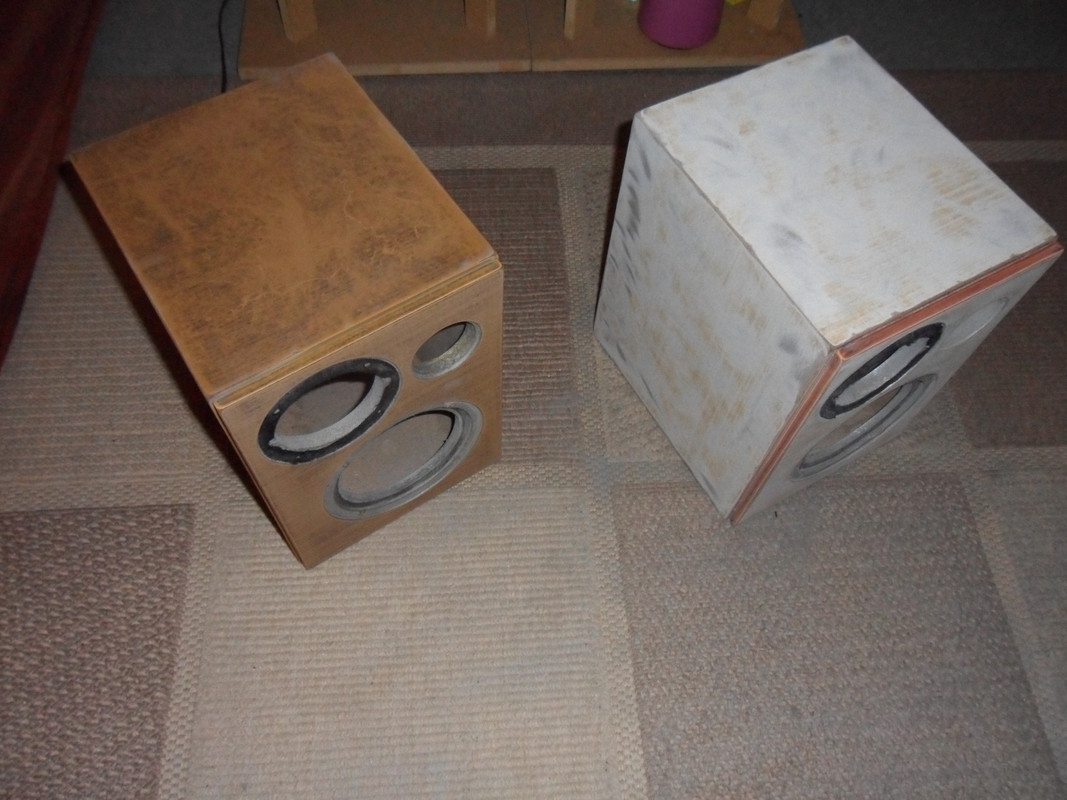

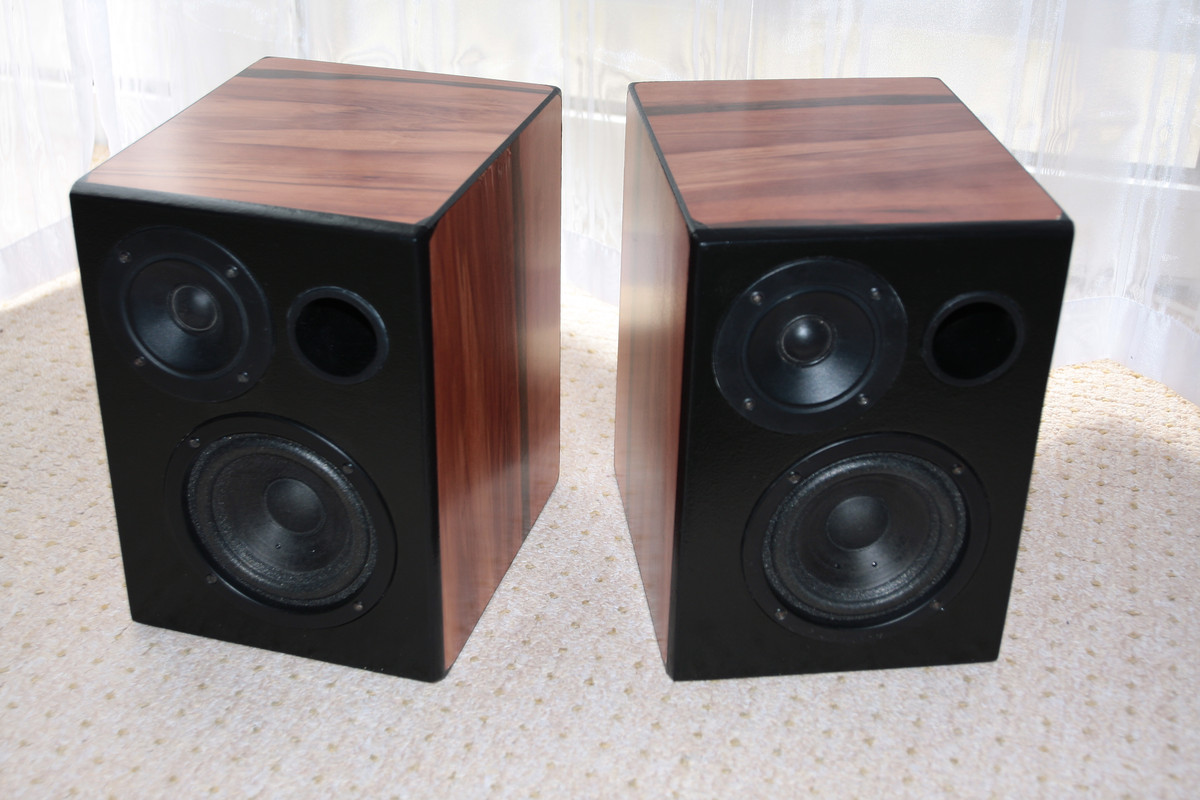

Hallo RFT Liebhaber. Auch ich möchte auf dieser Seite meine Lautsprecher Restauration, zu einer BR 25 vorstellen. Diese Restauration ist bereits im Jahr 2011 geschehen. War meine erste Restauration einer Br 25. Aber auch heute noch spielen die Lautsprecher Top.

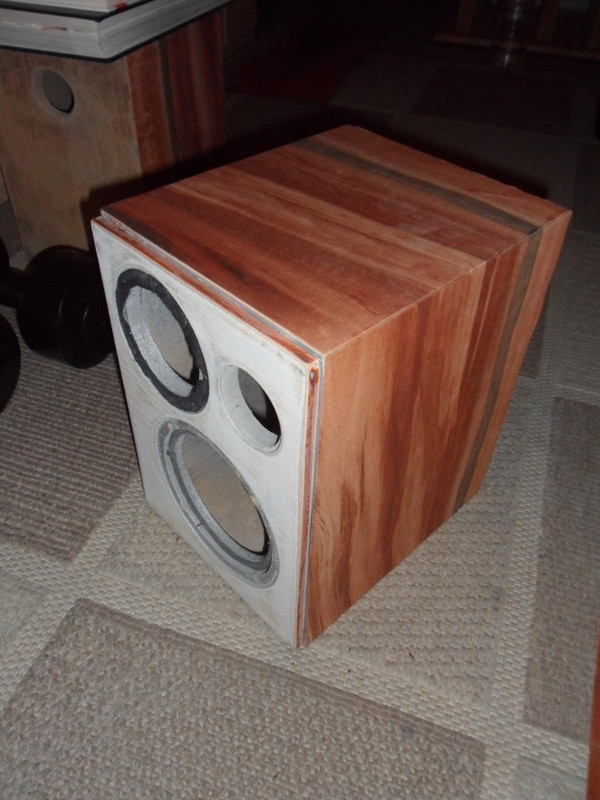

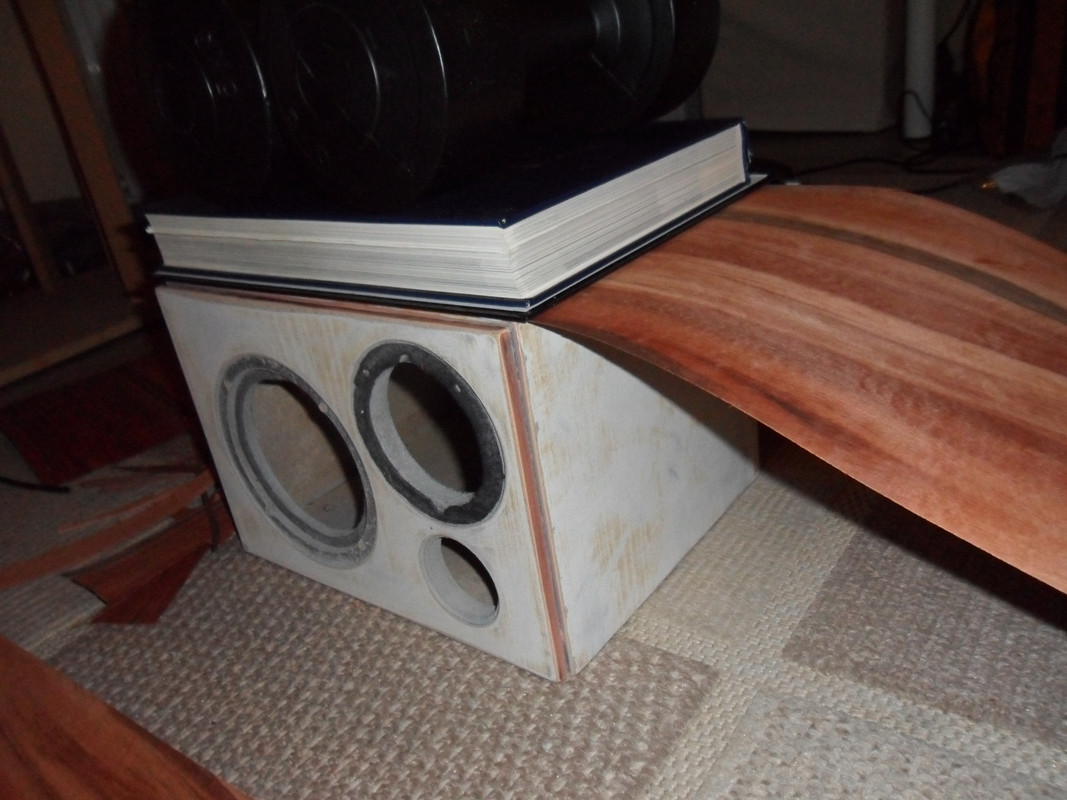

Furniert wurde das ganze mit indischen Apfelbaum

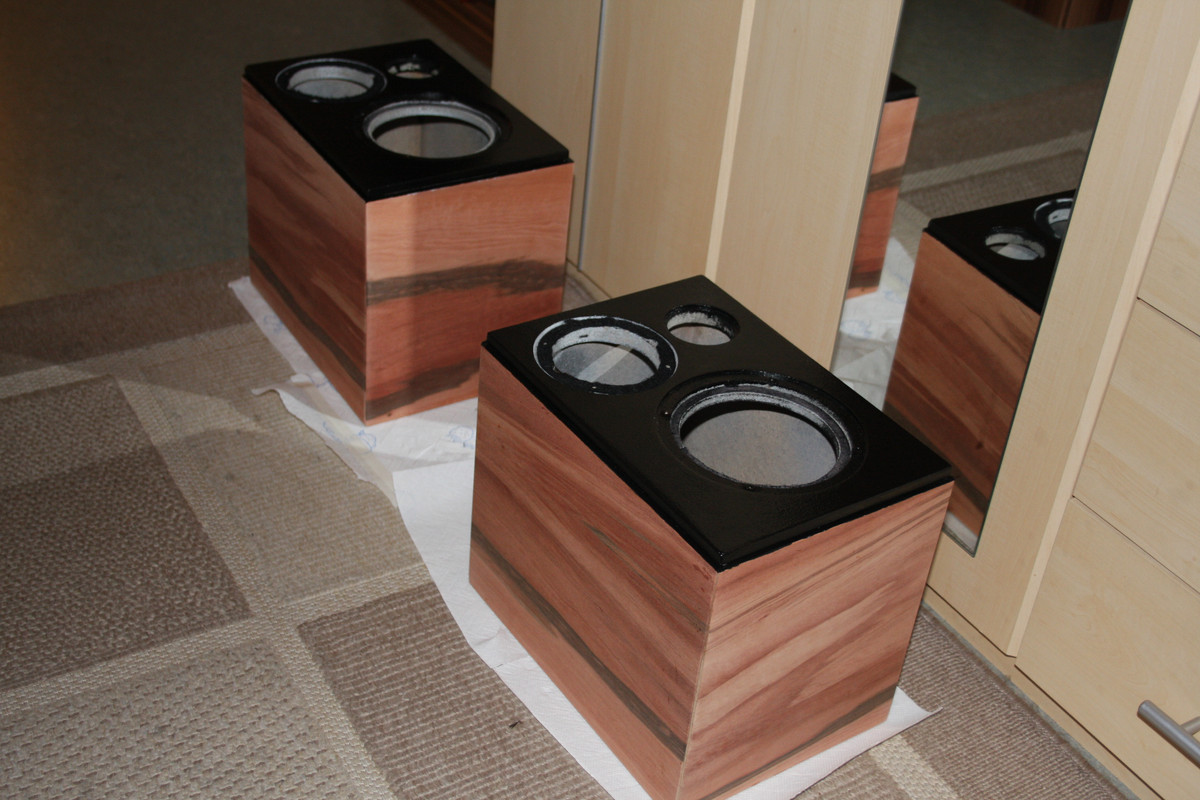

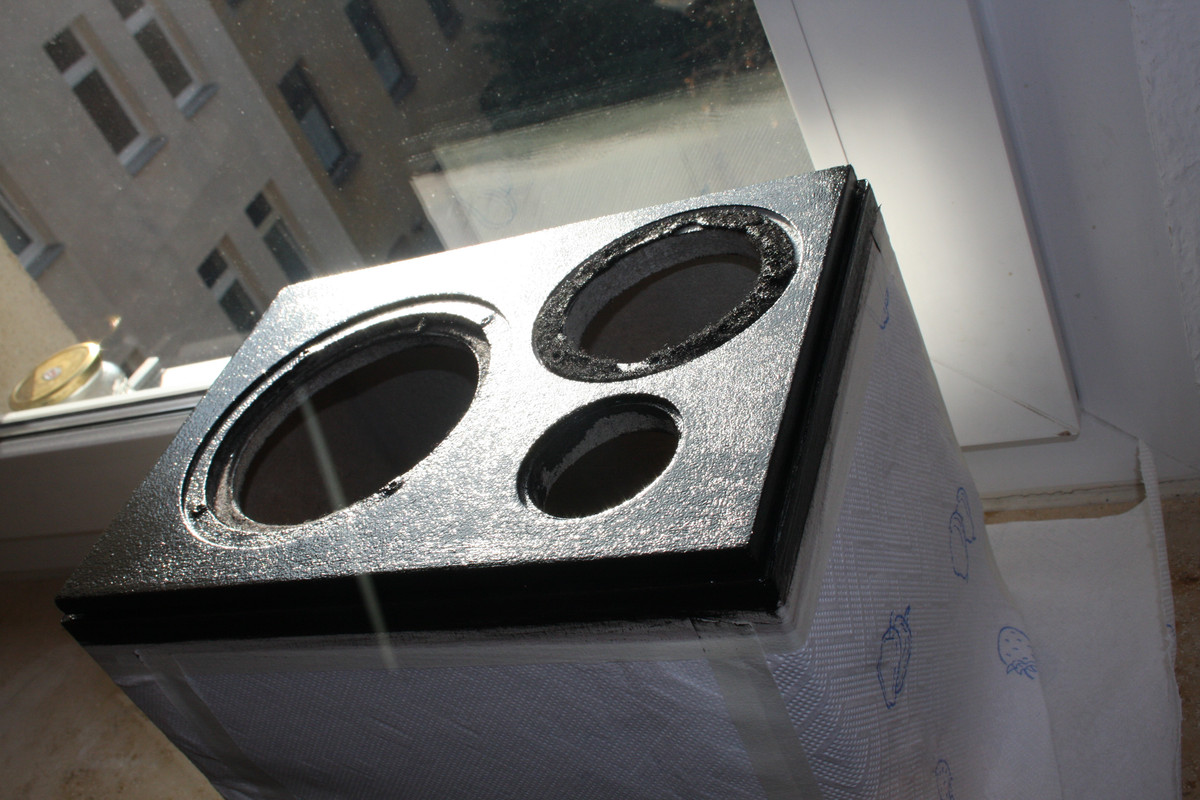

Frontblenden mit schwarzen Acryllack versehen



...später dann mit Klacklack gewalzt

Die Übergänge vom Furnier an den Kanten sorgte bei mir für Tränen deshalb habe ich mich hier mit schwarzen Lack beholfen... Naja war wie gesagt auch meine erste BR 25 Restauration.

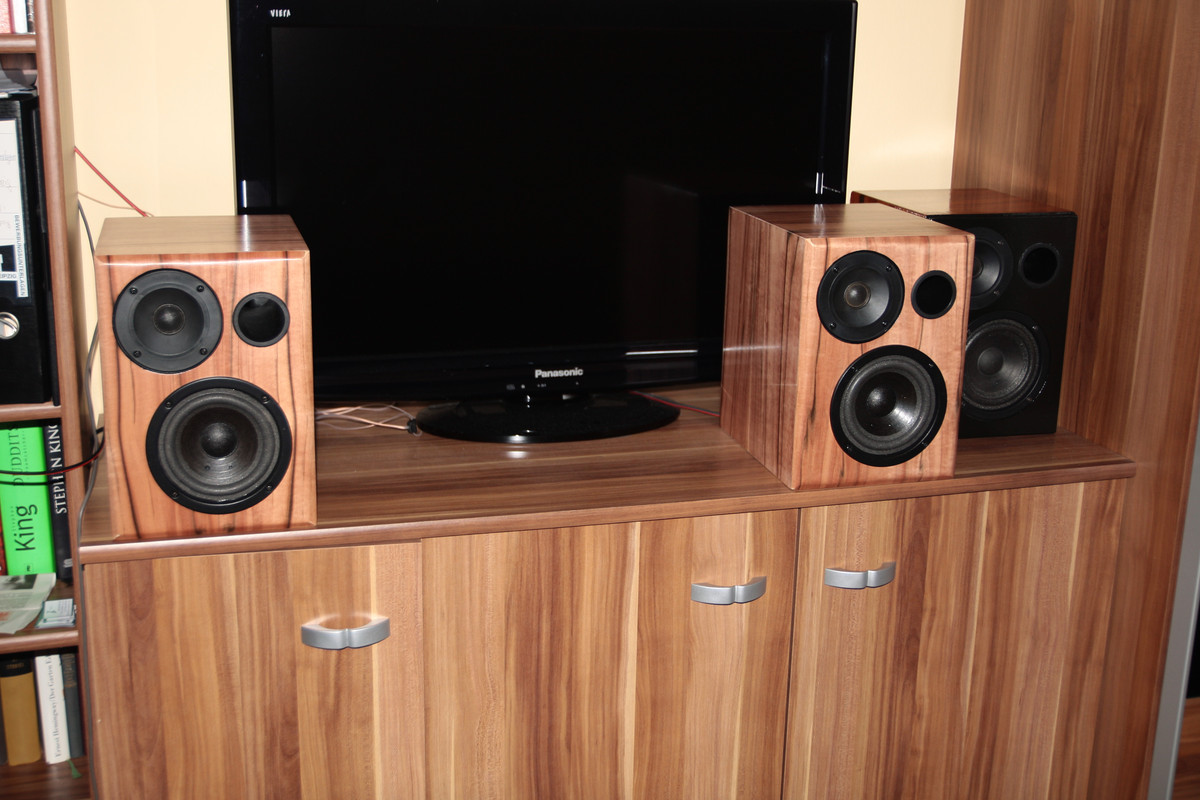

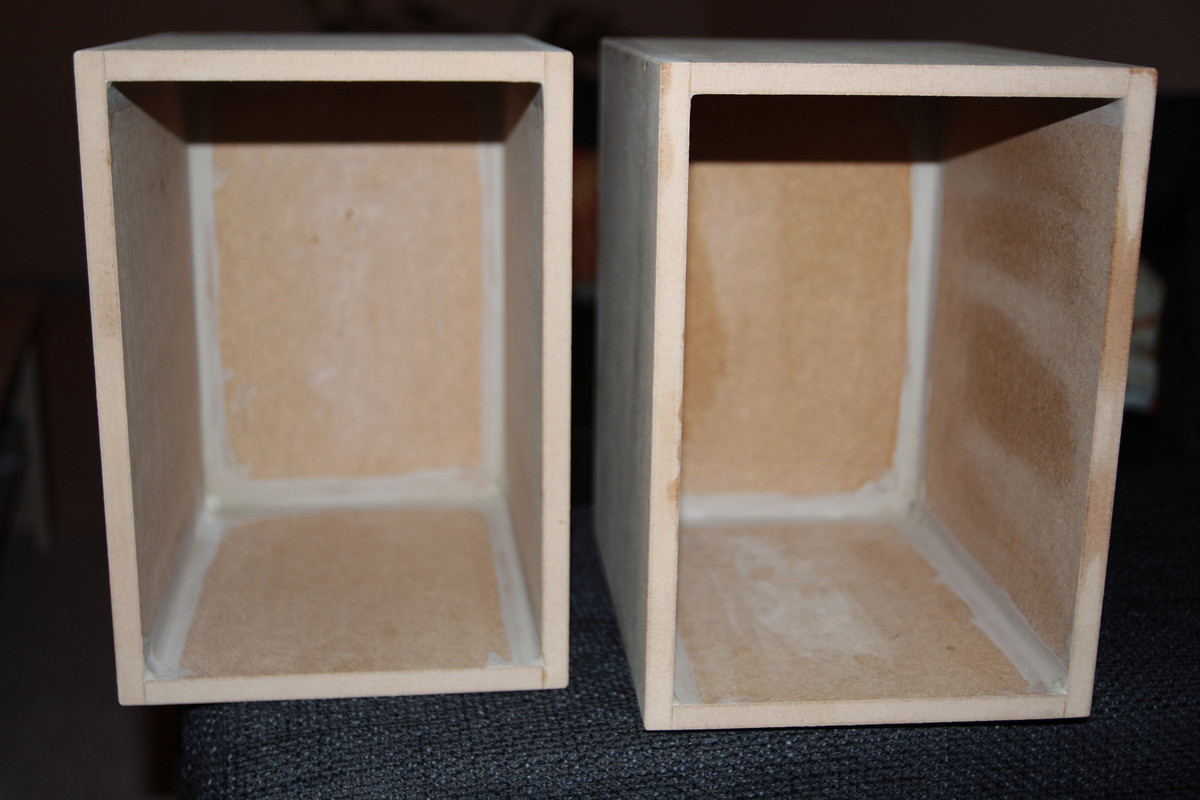

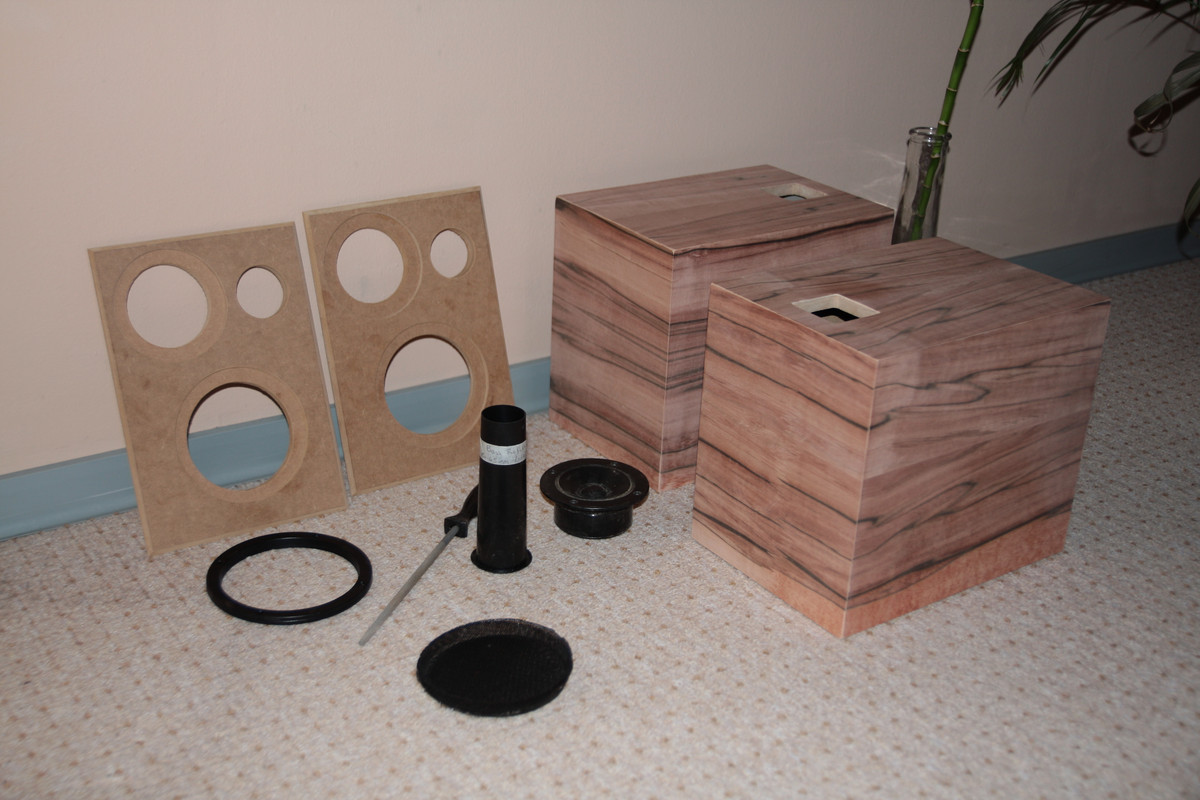

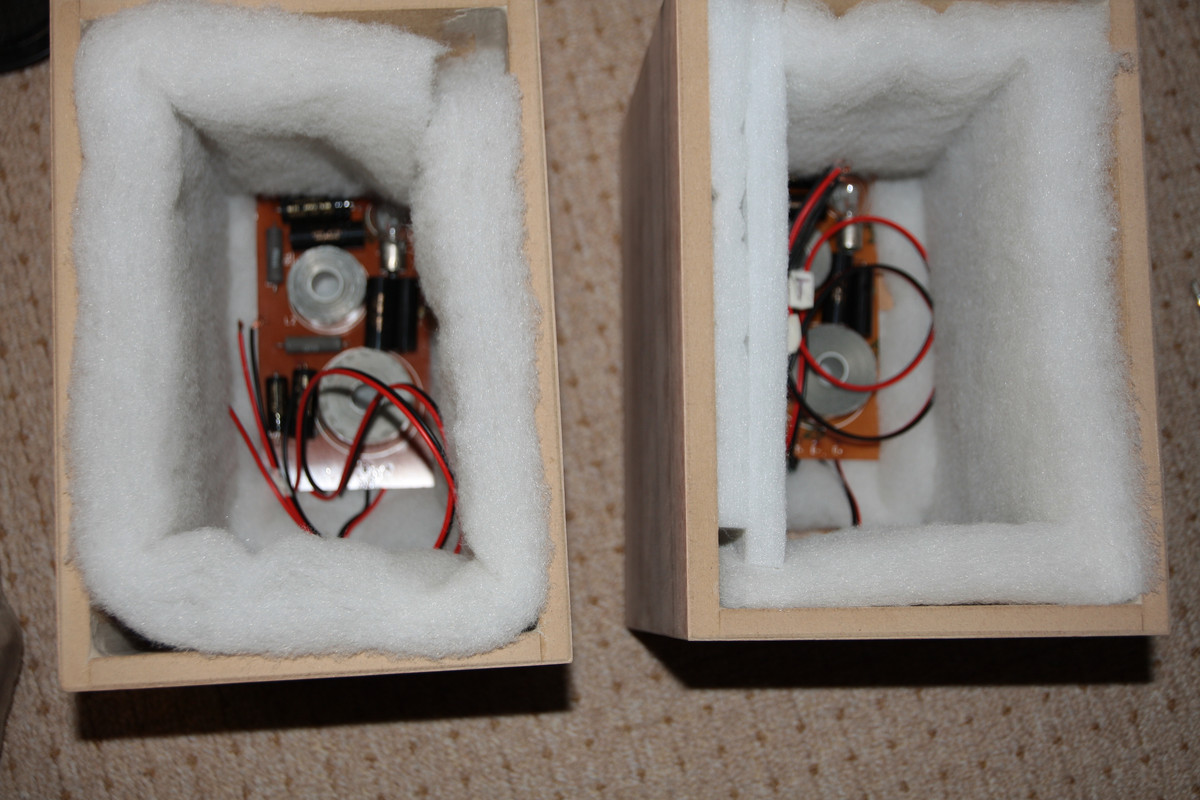

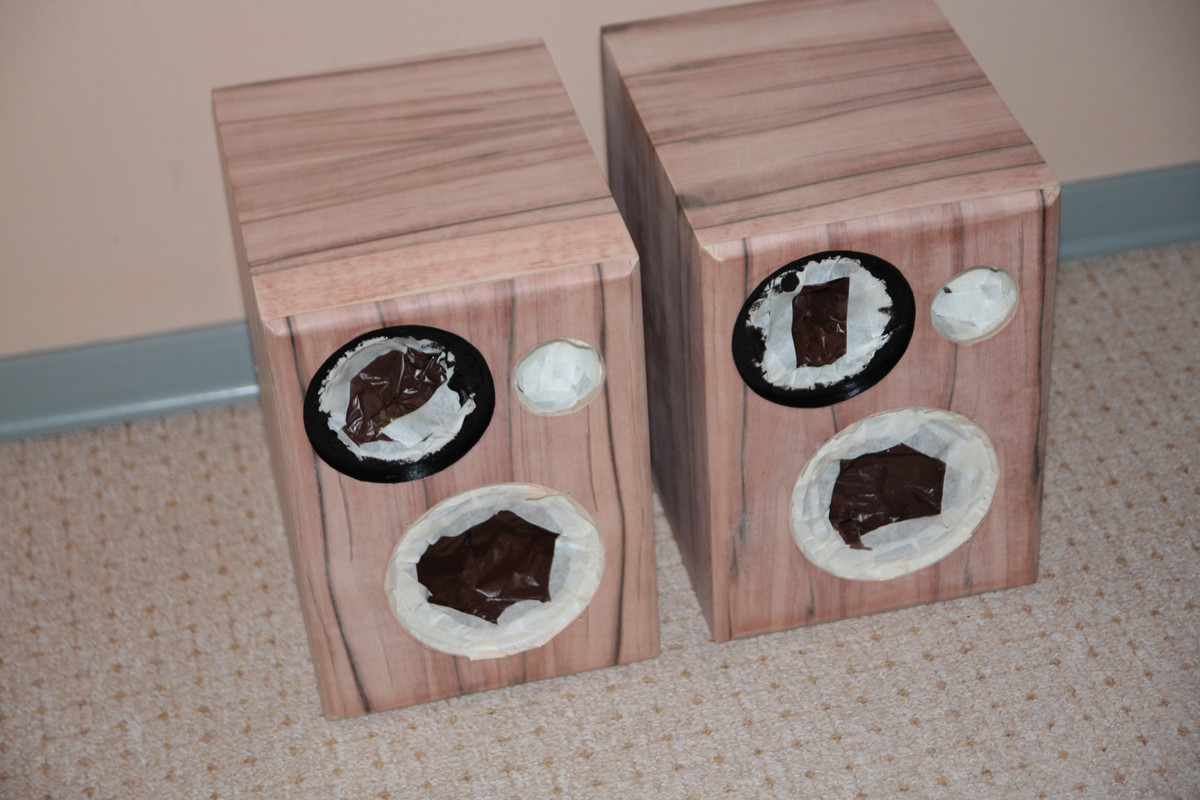

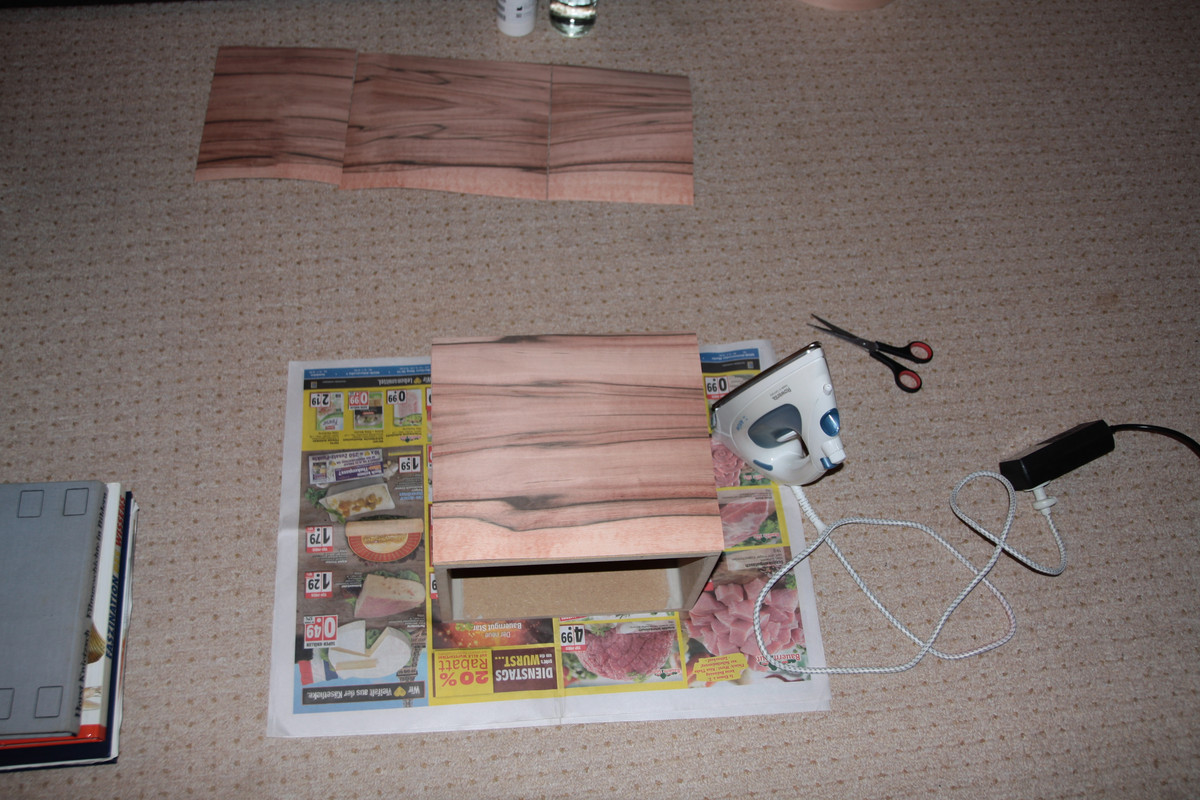

Als nächstes einen Nachbau aus dem Jahr 2013.

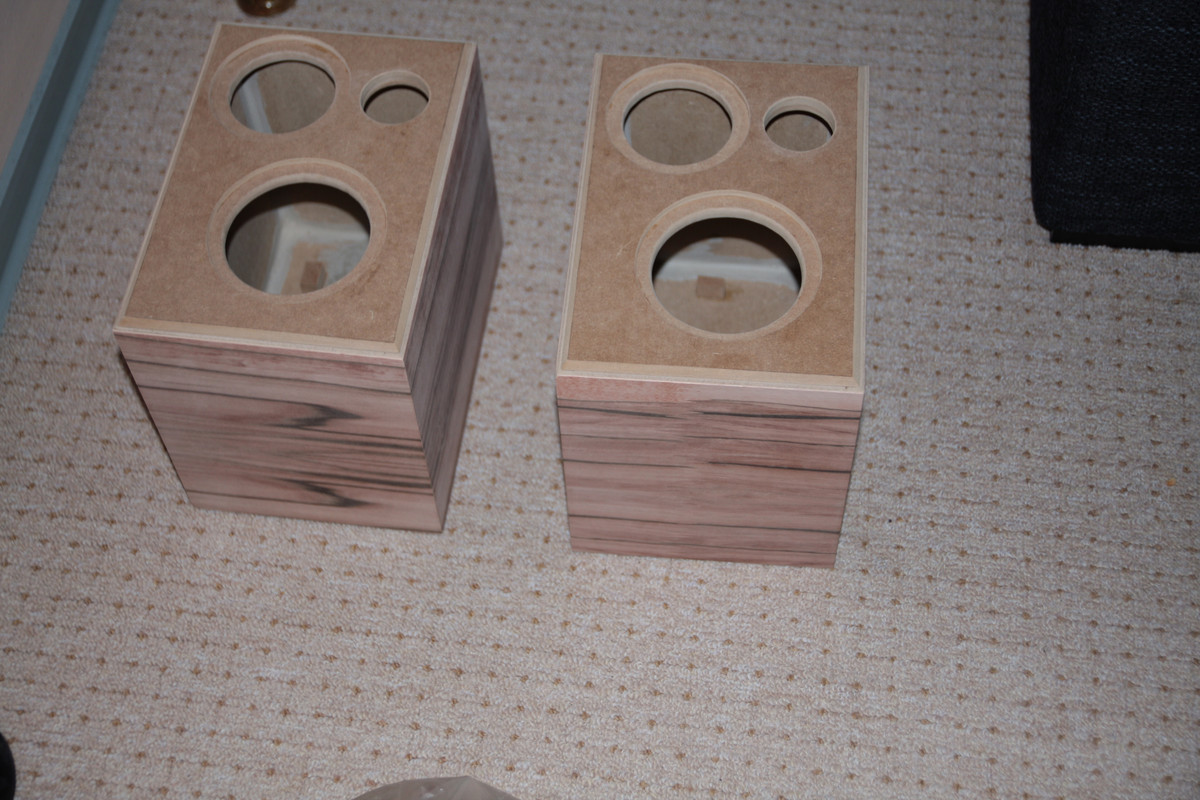

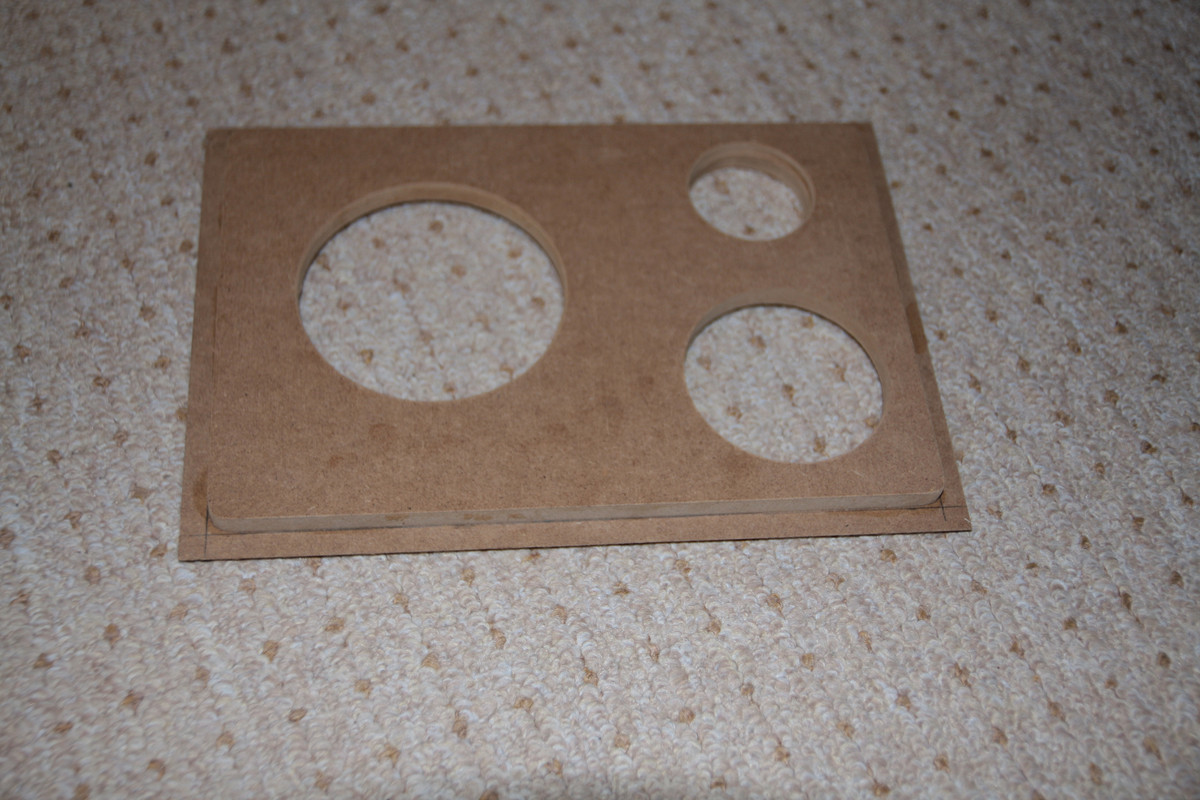

Interessant ist auch die Frontblende. Ich hatte keine Fräse also habe ich einfach zwei MDF Holzplatten mit Kreisbohrer bearbeitet und dann miteinander verleimt. Somit war die Aussparung für den Lautsprecher fertig.

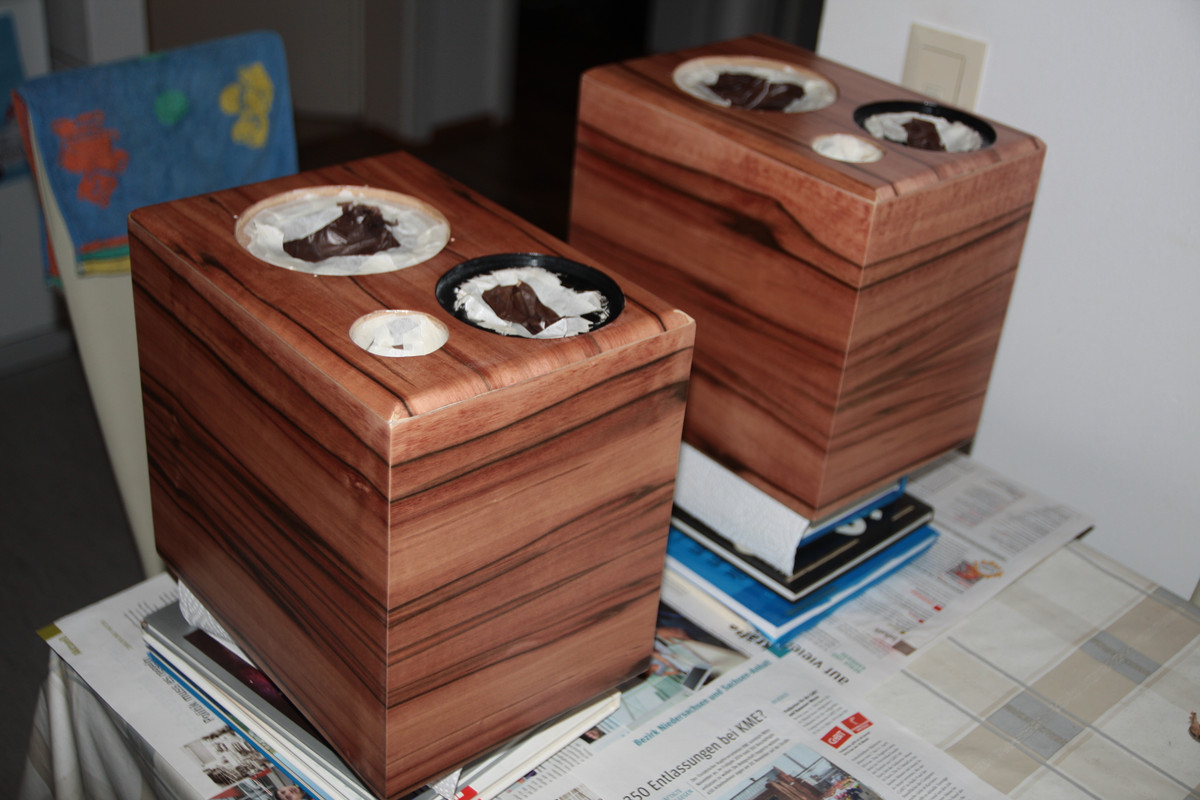

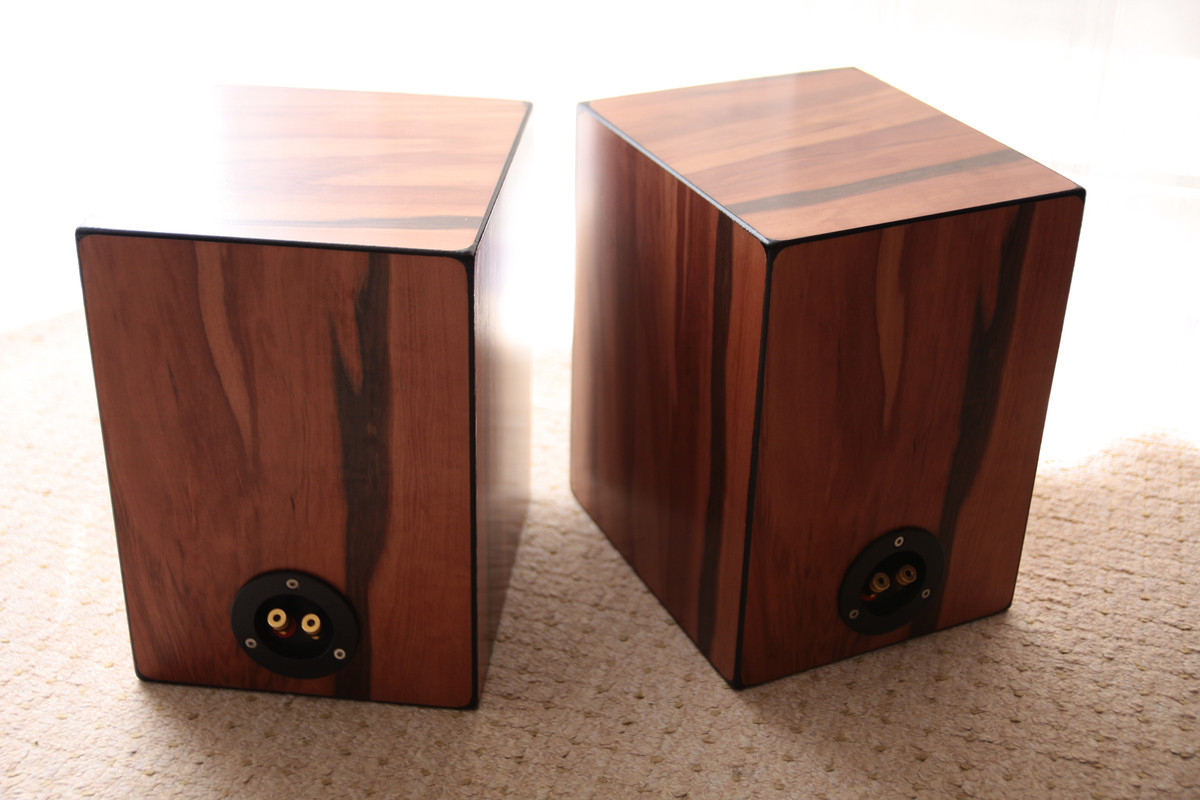

Bei der Lackierung (vielleicht für den einen oder anderen Hilfreich)... hier habe ich Aqua Clou Holzlack Seidenmatt glänzend verwendet. Sieht auch heute noch aus wie auf den Bildern. Kann ich empfehlen für die, die keine Lust auf ölen haben. Ich hatte auch keine Probleme bei der Verarbeitung. Nach jeder Lackschicht mit 240er Schleifpapier bearbeitet. 3 - 4 Lackschichten und fertig.

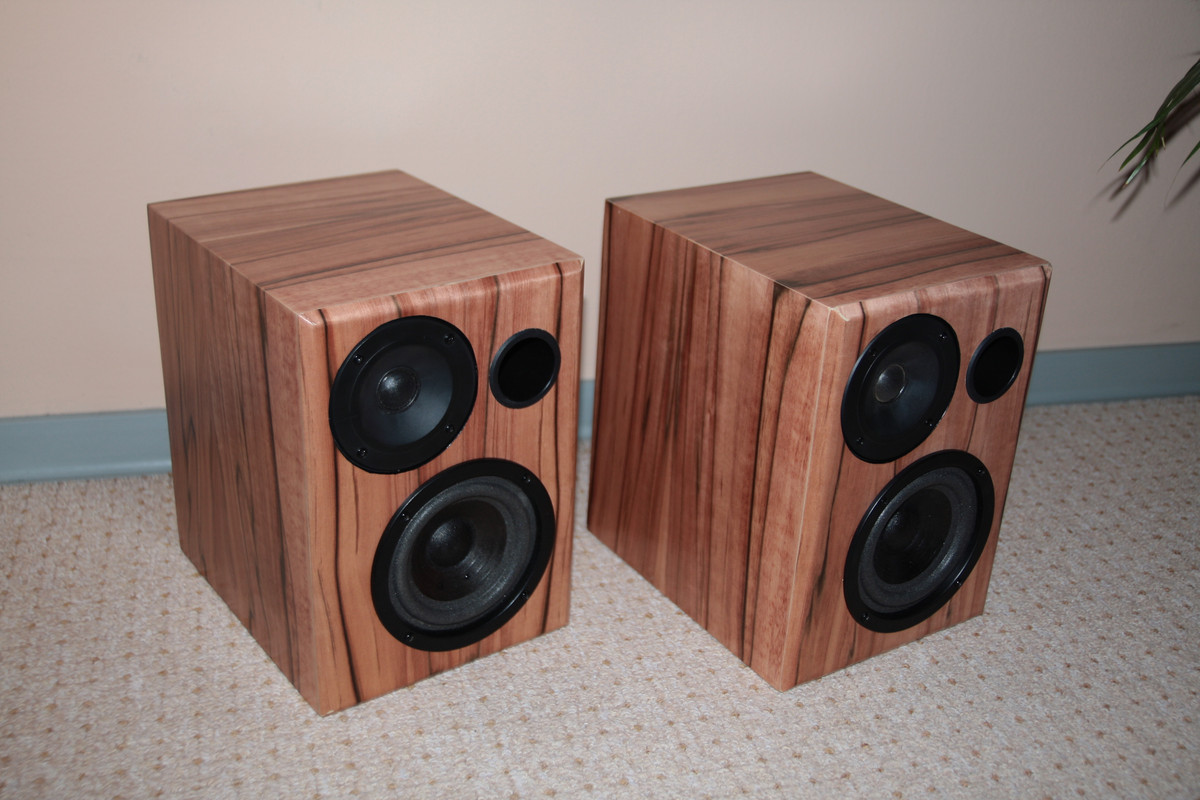

Ich hoffe euch haben die Bilder gefallen... Warum ich grade jetzt die Bilder hochlade? Zur Zeit restauriere Ich wieder zwei BRs und bin bei einiger recherche im Internet auf diese Seite gestossen. Das hat mir sehr weitergeholfen. Nun wollte ich meine Erfahrungen teilen.

Man muss halt nur Ideen haben! Sind gut geworden, vorallem das letzte Paar.

Ich finde grade bei dem ersten Paar die nicht gewollten schwarzen Kanten umlaufend sehr gut. Ich glaube das werde ich mal bei einem Projekt aktiv umsetzen.
