Danke Ingo, bei Bedarf komme ich drauf zurück.
Pn habe ich keine erhalten.
Vg Christian

hallo rft-freunde,

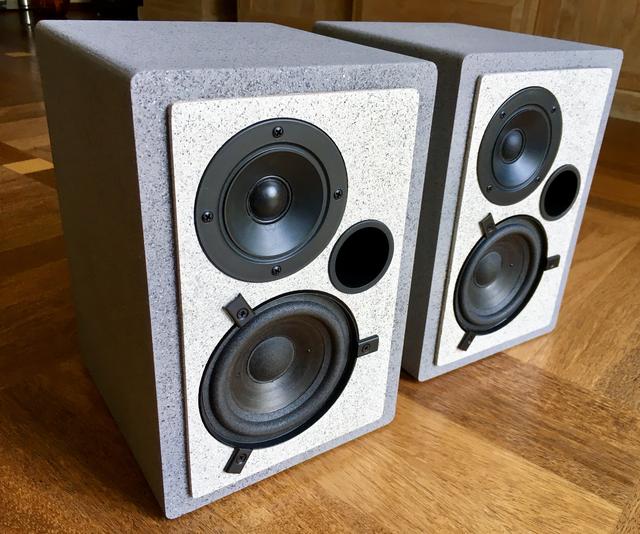

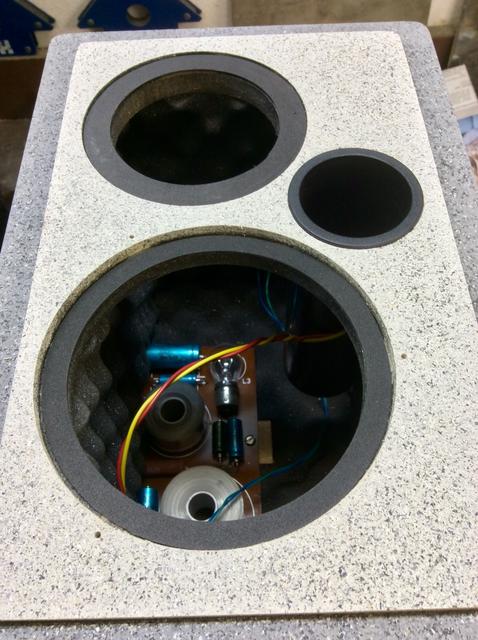

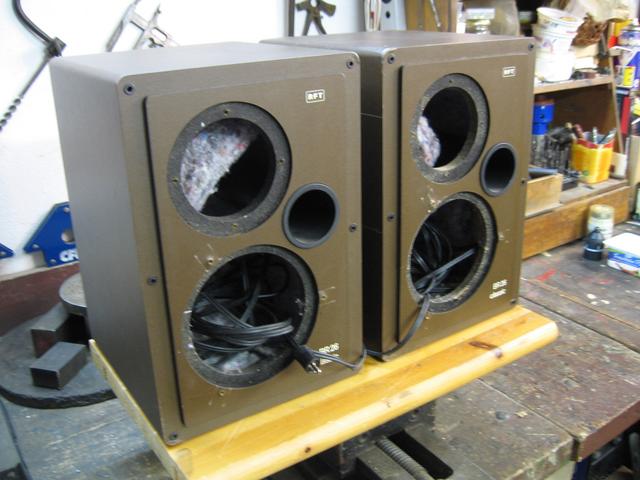

heute möchte ich euch wieder mal ein restaurierungsprojekt br 26 vorstellen.

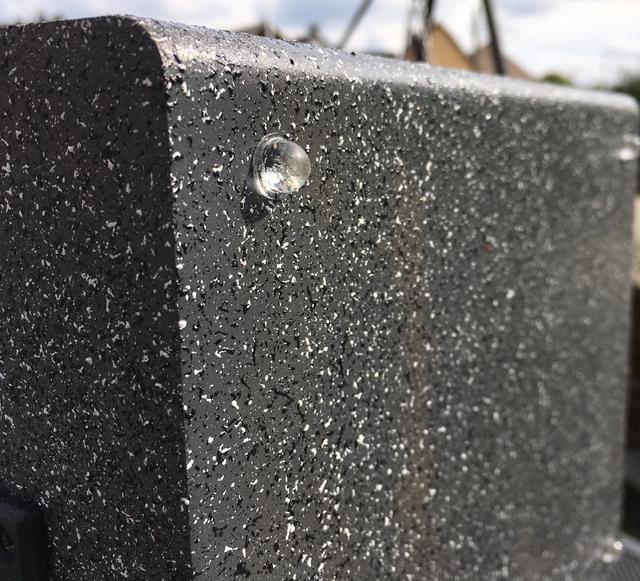

da die herstellerseitige folierung so ziemlich beschädigt war, habe ich mich für eine "lackierung" mit granit-effekt entschieden.
ich weiß, das ist nicht original, aber frei nach dem motto: erlaubt ist, was gefällt...





















... und allen ein schönes wochenende...

Haste fein gemacht.
mfg Ingo/EAZ

Perfekt für den Waschsalon hergerichtet

hallo härtwand
deine Farbgebung ist zwar etwas "optisch" gewöhnungsbedürftig aber gut gelungen.
das könnte mir gefallen.
danke fürs zeigen und die Erhaltung der BR.

gruß onkyo-boy

Hallo, sehr gut gemacht.
 haben sie verdient.
Vg

Die stehen doch gerade im kleinen Anbieterportal. Wilsdruf ist nicht weit weg von Pirna.
Gruß der 1210er

Und hier mein nächstes Projekt:

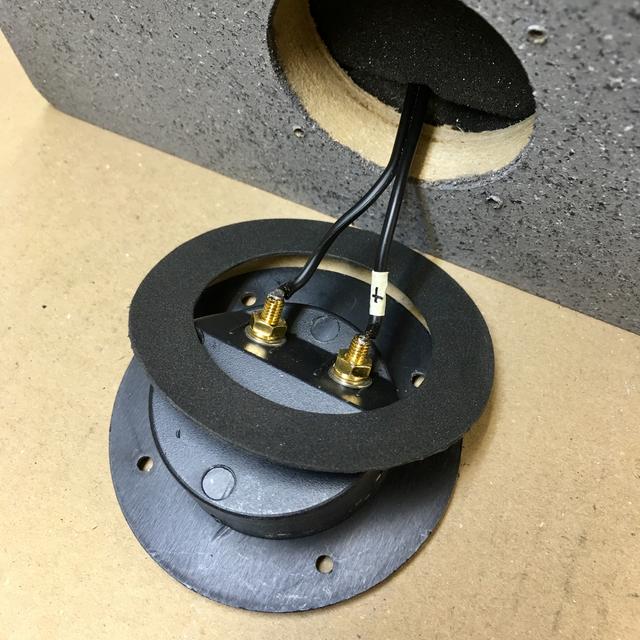

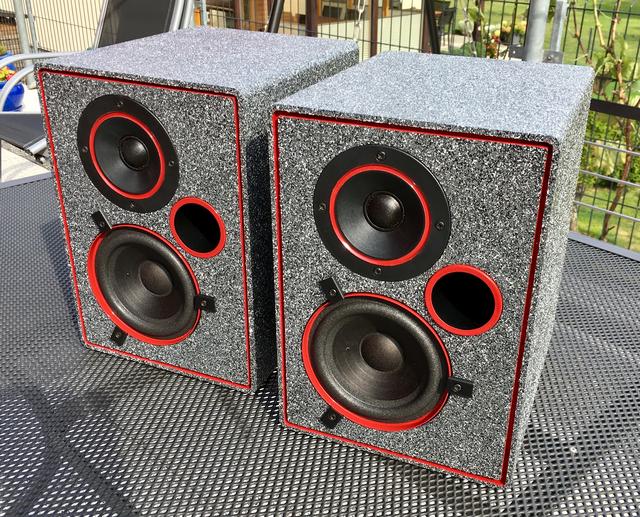

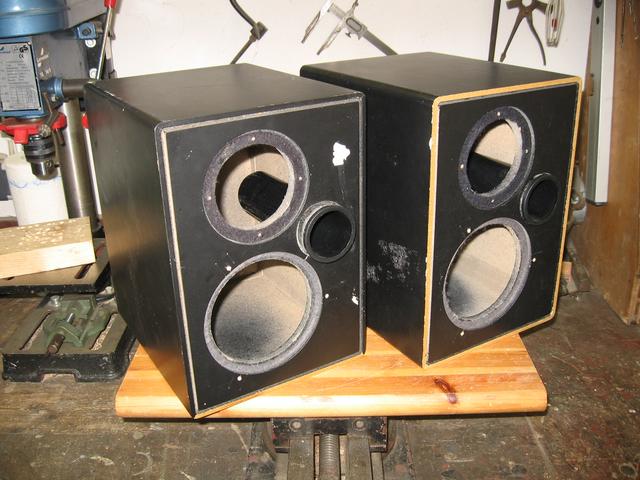

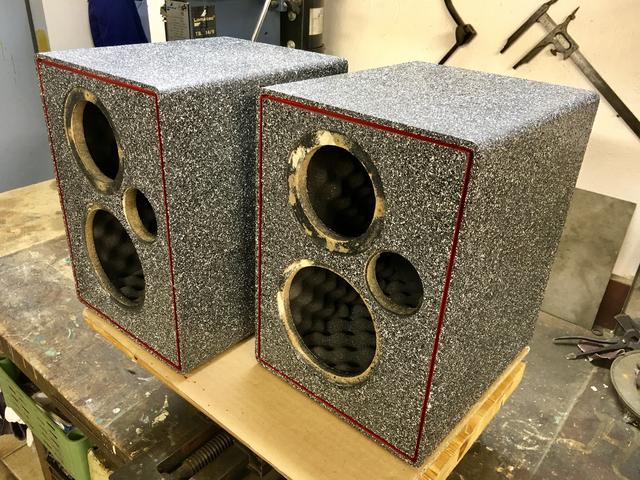

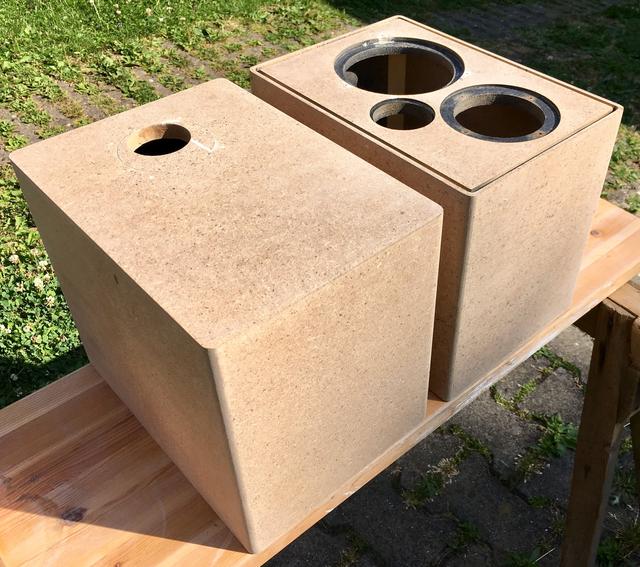

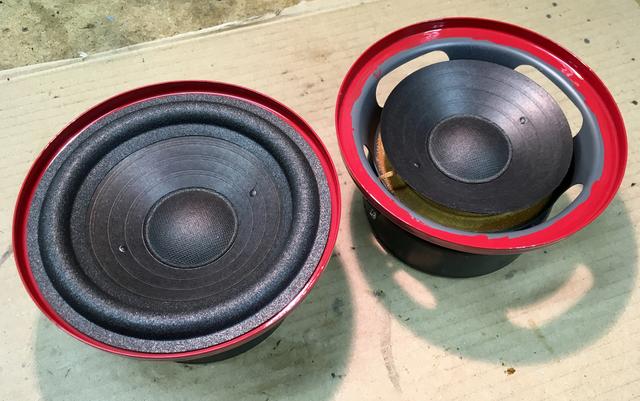

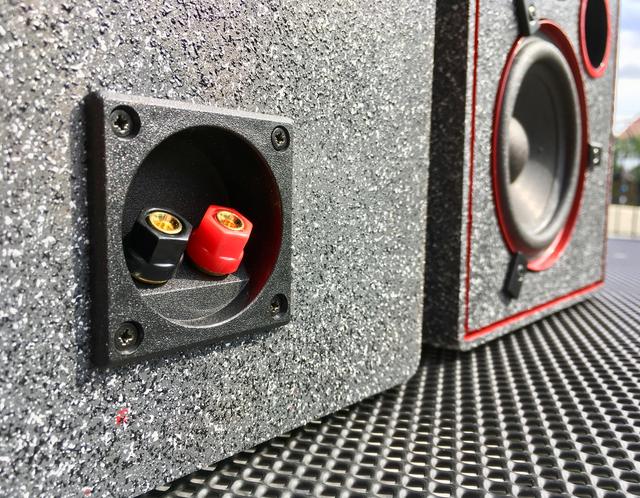

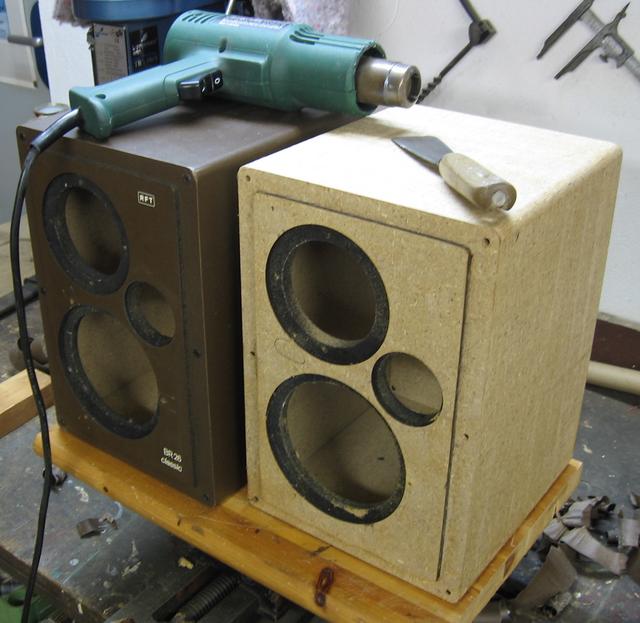

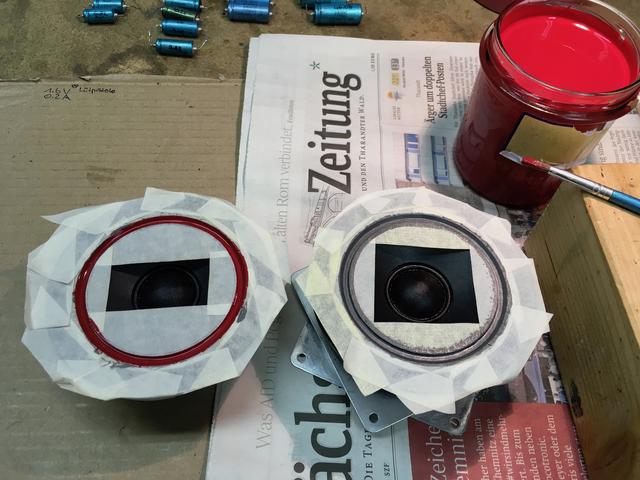

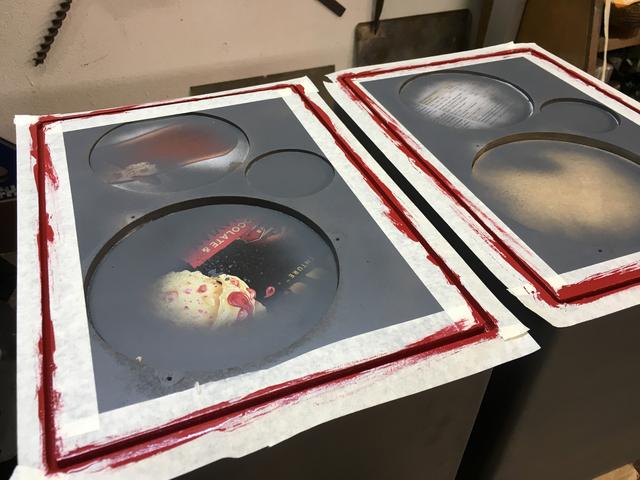

Aufgund des schlechten Zustandes der Originalfolierung wurde diese wieder restlos entfernt, wurden innen Dreiecksleisten zur Verstärkung der Gehäusekanten eingeklebt, Hartholzdübel zur Schraubenaufnahme der TT´s eingeklebt, Anschlußterminals montiert und das Ganze schließlich mit Graniteffektlack versehen. Die rote Farbe ist noch DDR-Originalautolack von 1987 (Velourrot), welcher von meiner damaligen Lackierung meines Saporoshez übrig blieb. Die Farbgestaltung hat wieder nichts mit der Originalität zu tun, aber was gefällt, ist erlaubt ;-)

Außergewöhnliches Design

Auch mal wieder dabei.

klar andre‘, jetzt kommt ja auch wieder die zeit, wo man sich bei dem mistwetter in seine schöne gemütliche werkstatt verziehen kann...
gruß heiko

Hallo Andre.

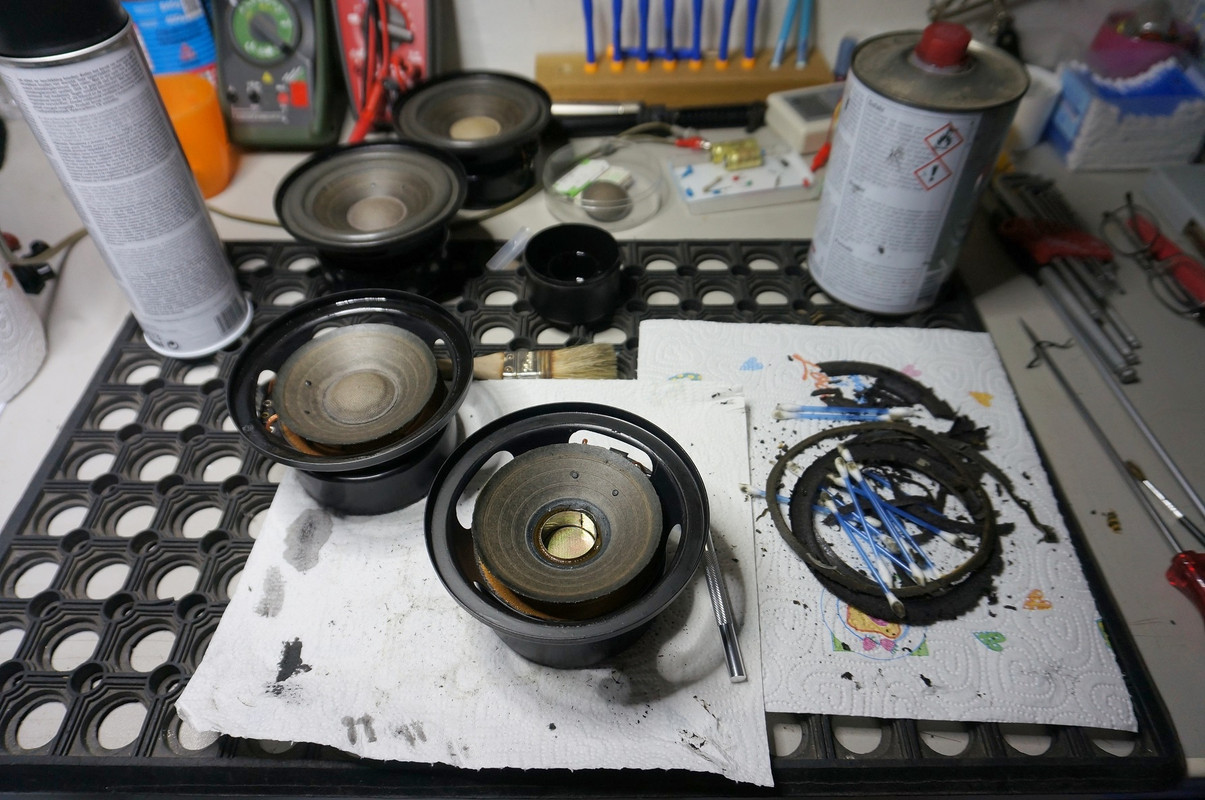

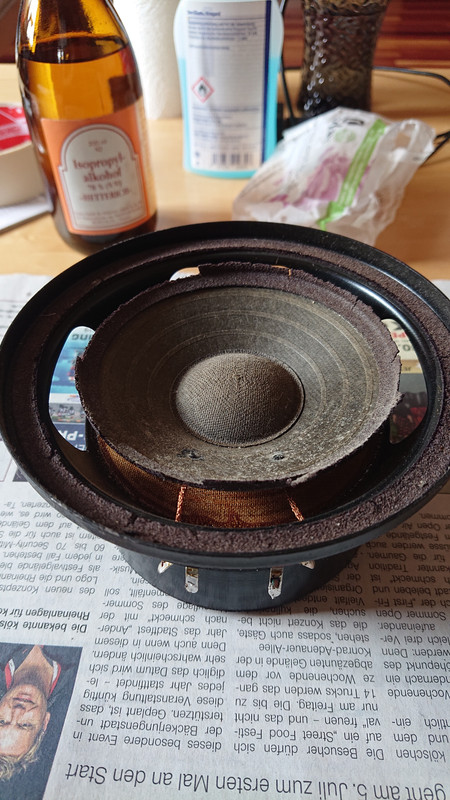

Habe mal das Bild vergrößert.....der L7102 ist geschädigt ... warst Du das bei der Demontage?
Ich hoffe Du siehst dies und bringst es noch in Ordnung.
Sonnst wird er dem Max-Pegel nicht überstehen können.
mfg Ingo

Hummel601 schrieb:Habe mal das Bild vergrößert.....der L7102 ist geschädigt ... warst Du das bei der Demontage?

Und das sagt derjenige, der nicht mal den Unterschied zwischen Dustcap und Kalotte kennt. Aber Du kannst aus dem undeutlichen, kleinen Bild diese Deine Behauptung konstruieren - die Andrè nicht mal am Ort des Geschehens mitbekommt = Respekt, für diesen besonderen Blick! Ich glaube kaum, dass Andrè eine tatsächliche Schädigung übersehen hätte, vor allem bei seinem Erfahrungspotential!

Hummel601
Ich kann dich beruhigen, da ist nichts beschädigt und das Chassis hat natürlich einen Belastungstest ohne Probleme überstanden.

zzzzzzssss
mfg

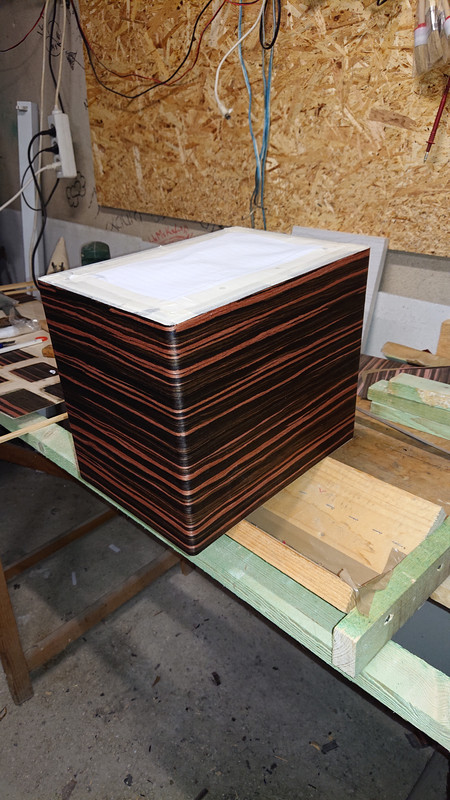

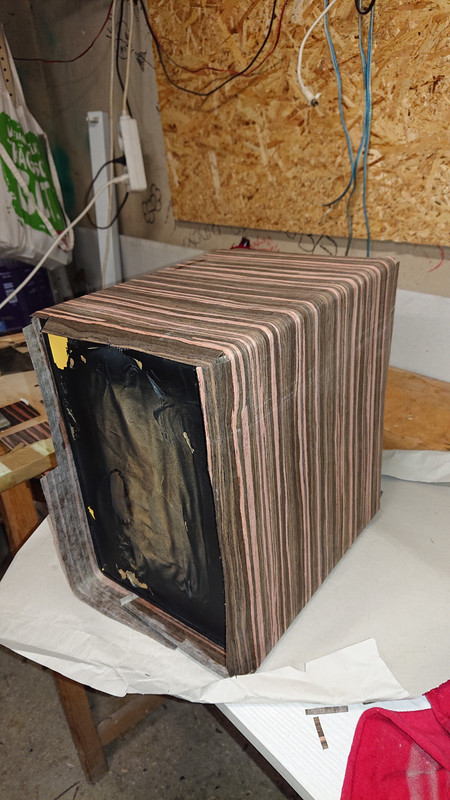

Nachdem es ein paar Tage schlechtes Wetter gab, war Zeit genug in der Werkstatt was zu werkeln. Nach einer längeren Probelaufphase unter "Last" ging es weiter. Entschieden habe ich mich für ein Echtholzfurnier. Finisch wird Hartwachöl Seidenglanz. Größte Herausforderung sind für mich die sauberen Kanten besonders vorne. Das org. Metallgitter bleibt schwarz und soll wieder verwendet werden. Einzig die Farbe der Front/Back ist noch offen...schwarz ist ..mmhhhh halt schwarz, ich denke ich versuche noch ein dunkelbraun, das wird noch getestet. Der Rest ist Original , Anschlussklemmen bekommen die Gehäuse nicht, für mich nicht wichtig. Bis zum Fest soll alles fertig sein, mal sehen Gehäuse Nummer 2 steht noch aus.

das sieht jetzt schon sehr gut aus. erstaunlich, wie sich das furnier ohne zu brechen um die kanten legt.

Da hätte ich auch am meisten Schiss davor, das das Furnier dort an den Kanten bricht. Hast du es vorgewässert?

Ansonsten....sieht wirklich schon gut aus!

Hallo und vielen Dank für die Rückmeldung.
Am Anfang ist es auch gebrochen.
Ich habe viel probiert bevor ich das alles so hinbekommen habe. Angefangen habe ich mit einen Rundholz im benötigten Radius und genässtem Furnier. Im Ergebnis sind jedoch einzelne Stäbe des Holzes gesplissen, nicht ganz durch aber abstehend. Danach habe ich das Holz direkt an dem Gehäuse gebogen, das war einfacher da man dort das Furnier in Position klemmen kann. Mit Einsatz von Dampf ausm Bügeleisen und ausreichdem langsamen Wässern vorher hats funktioniert. Geduld und Fummel ist angesagt, dann klappts. Beim zweiten Gehäuse ist mir die Zwinge abgerutscht, Furnier durchgeschlagen und nicht zu Retten.   na ja ich bin wohl doch noch kein Meister
Vg Tschnitzel

aber das macht den wahren hobbyisten aus, tschnitzel.
probieren, tüfteln, rückschläge erfahren und doch weitermachen, um dann letztendlich sein ziel zu erreichen.
die so gewonnene erfahrung fließt dann im nächsten projekt mit ein und führt zu besseren ergebnissen.
weiter so und nur mut...

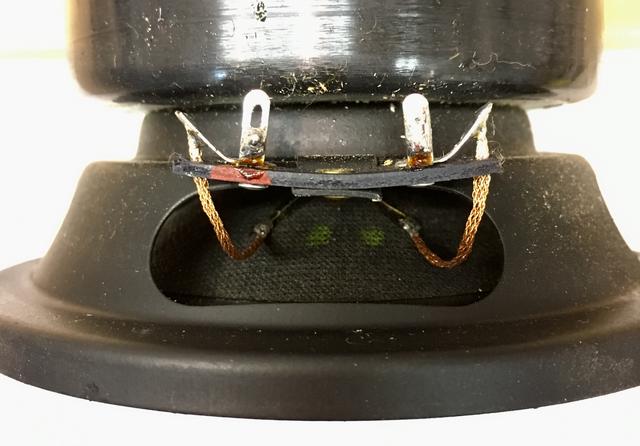

Bei näherer Betrachtung diverser Lautsprecher der Typen L71xx sind im Bereich der Anschlüsse teilweise Farbcodes auf der Rückseide der Membranen zu sehen.
Beim Vergleich konnte folgende Zuordnung festgestellt werden:

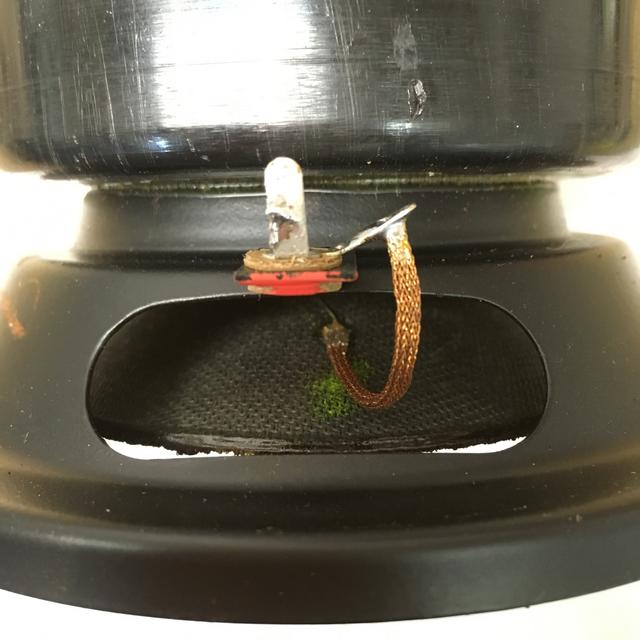

- L7102 einseitiger Anschluß: kein Farbcode
- L7102 Anschlüsse gegenüber: 1x gelb

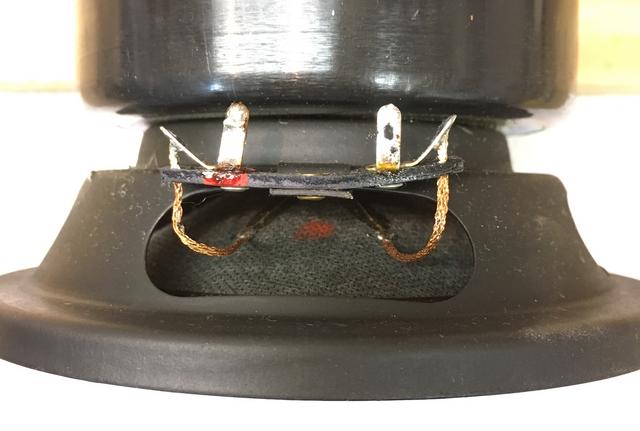

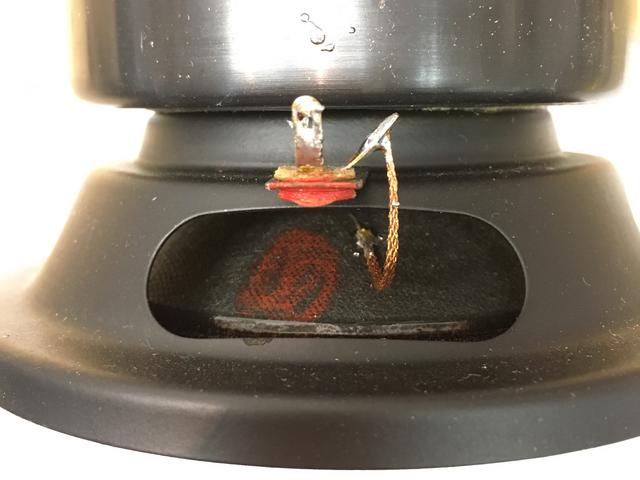

- L7113 einseitiger Anschluß: 1x rot
- L7113 Anschlüsse gegenüber: 1x rot

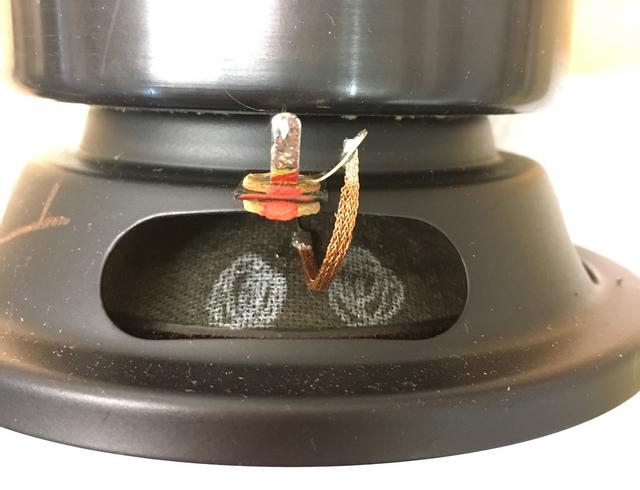

- L7114 einseitiger Anschluß: 2x gelb
- L7114 Anschlüsse gegenüber: 2x weiß

Das mit den Farbcode ( Kringel oder Punkte) ist schon richtig,nur gibt es hier auch Ausreiser.
Da ich diese Lautis eh alle überhole ( komplett zerlege),stellt sich mir die Frag nicht,denn an Hand der Spulen weiß ich genau wer wer ist.
Nach dem Zusammenbau,bekommen Alle einen neuen Aufkleber und da steht auch drauf wer wer ist und wann er recount wurde.
Überlege mal ... die Kringel können sonst woher sein.
Wie oft habe ich erlebt das die falschen Lautis in den Boxen waren,obwohl der Farbcode passte......
mfg Ingo

Ich habe ja meine weg gegeben weil sie meiner besseren Hälfte nicht gefallen haben. Allerdings vermisse ch den Klang der BR25 bzw. war meine eine 26. Ich hoffe das die Celestion 300 velleicht ein wenig in die Richtung gehen. Werde ich Ende des Monats ja merken...

P.S. Ahh Hummel 601, habe deinen Tip zur RFT 9261 zur Kenntnis genommen. Ich finde aber sie spielen auch jetzt schon nicht schlecht. Nicht BR mäßig aber deswegen auch nicht schlecht. Normal halt. Sicher das da die Mitten fehlen? Muss man die zwingend pimpen?

VG  Martin

Martin,das muß jeder für sich entscheiden.
Wenn jemand damit zufrieden ist ... kein Problem,denn die Geschmäcker (Hörgewohnheiten) sind verschieden.
Nun,ich werde mal wieder ein Pärchen aufarbeiten und als Muster behalten.
So kann sich jeder ,der bei mir zu Gast ist ,selbst ein Urteil bilden.
mfg Ingo

o.k. Ingo, du meinst da fehlt tatsächlich immer was? Also auch bei gut erhaltenen Exemplaren? Da sieht man mal meine Ohren. Kannst mir ja mal was schicken wegen Kosten und so. Dann überleg ich mir das mal. Selber machen eher mal nicht da ich davon 0 Ahnung habe.

VG  Martin
