gigantisch

Diese Werte sind dann optimal:

tft.fillRoundRect(0, 16, 240, 294, 7, ILI9341_WHITE);

Das sieht dann total klasse aus! Ich montiere das morgen noch fest in die Blende für ein Foto, habe die jetzt nur rangehalten.

Und den Screen noch rotiert, dann ist das "breite" Ende mit dem Flexkabel unten:

tft.setRotation(0);

statt tft.setRotation(2);

Edit: Bilder

Ansicht von vorne:

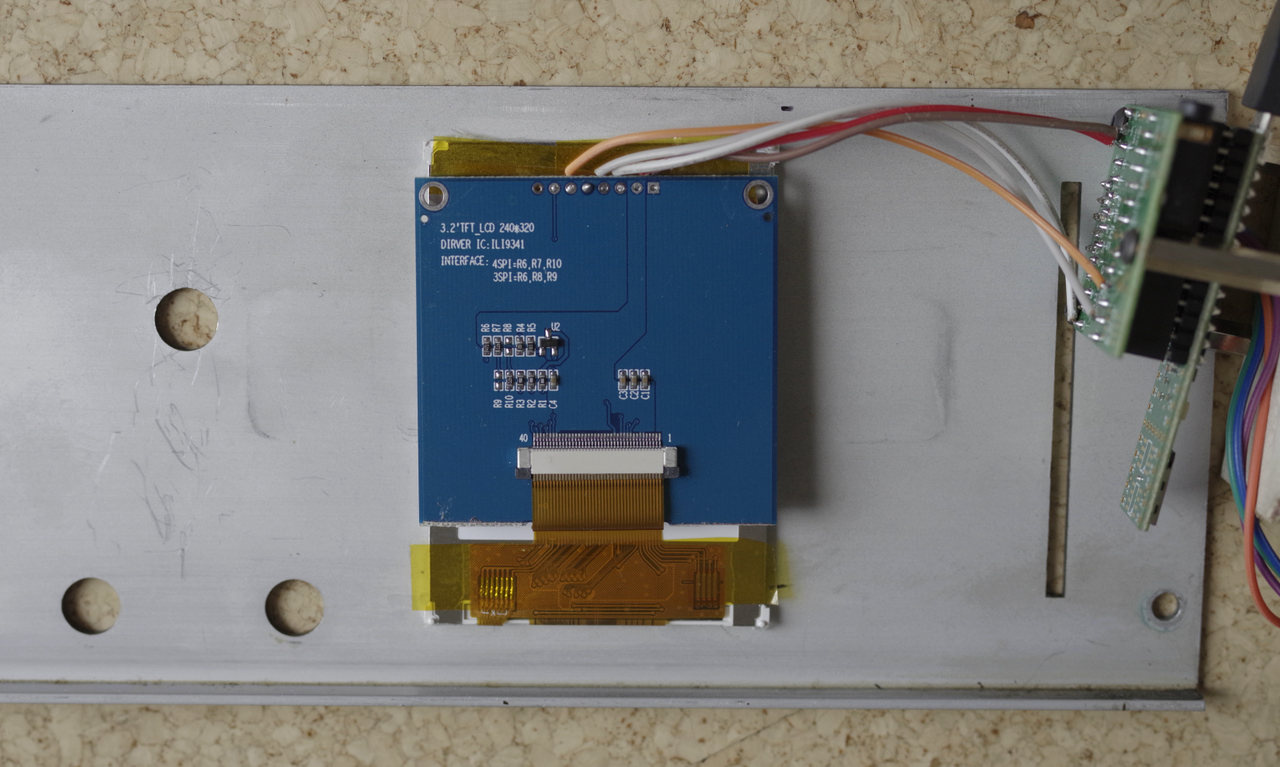

und die Rückseite mit der verkleinerten Platine.



Für die Kabel zum Teensy werde ich dann noch Pfosten setzten, so dass die Kabel an der Rückseite der Displayplatine gesteckt werden können. Die Platine ist jetzt noch nur mit einem Streifen nicht sehr starkem Doppelklebeband an ein Stück 3 mm Abstandshalter geklebt, der wiederum an der Display-Rückseite klebt.

Hallo Bruno,
ich habe da noch eine Frage zum FFT-Modul. Wenn ich die Anzeige mit dem "amtlichen" Porta Monitor vergleiche, sieht das anders aus - vermutlich weil die y-Achse beim PoMo in dB, also logarithmisch skaliert ist. Dadurch sind die Signale für die tiefen Frequenzen nicht so extrem unterschiedlich in der Darstellung zu denen der mittleren bis hohen Frequenzen.

Ich nehme an, bei dem FFT-Modul ist die y-Achse linear (Spannung). Wäre es möglich, hier auch in dB zu skalieren?

(24.08.2020, 19:14)havox schrieb: [ -> ]Ich nehme an, bei dem FFT-Modul ist die y-Achse linear (Spannung). Wäre es möglich, hier auch in dB zu skalieren?

Hallo Hans-Volker,

ja, das ist noch nicht so, wie es sein soll.
Auch bei der FFT mit 16 Balken und bei der digitalen VU/PEAK Version.
Ich mache daraus mal ein Thema in den nächsten Tagen.

Bin momentan etwas abgelenkt durch den notwendigen Kauf eines schnell verfügbaren Neuwagens.
Hatte eigentlich gedacht ich winke mit der kompletten Kohle und alle Händler stehen Schlange vor mir und wollen ihre Autos verkaufen - haha - ein echtes Drama. Und um so mehr man sich in diesen Mist vertieft, um so komplizierter wird es ...

LG

Moin zusammen,

eine Frage war ja noch offen  - wo soll das VU-Meter denn angeschlossen werden ?

Ich habe da mal etwas Schaltplan konsultiert und gemessen und ausprobiert.

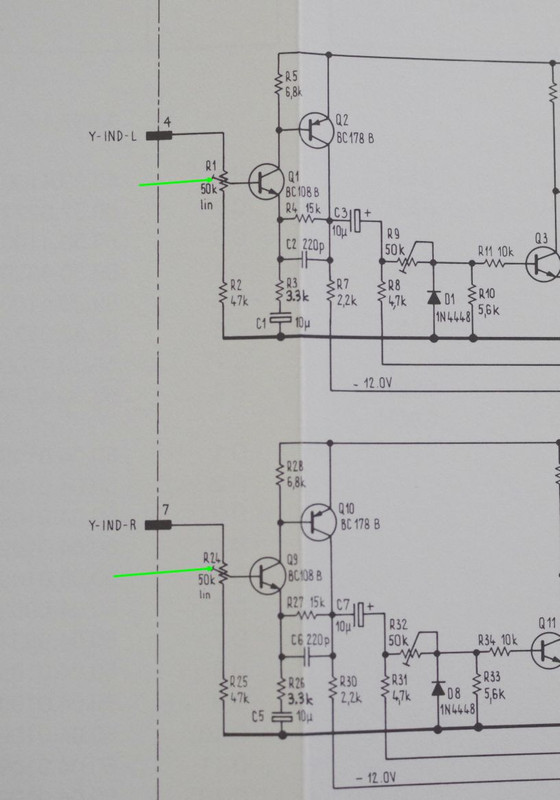

Meine Überlegung war, das VU-Meter am VU-Meter amplifier board an der Mittelanzapfung der Kalibrierpotis (grüne Pfeile) gegen Masse anzuklemmen



Auf der VU amplifier Karte sieht das so aus:

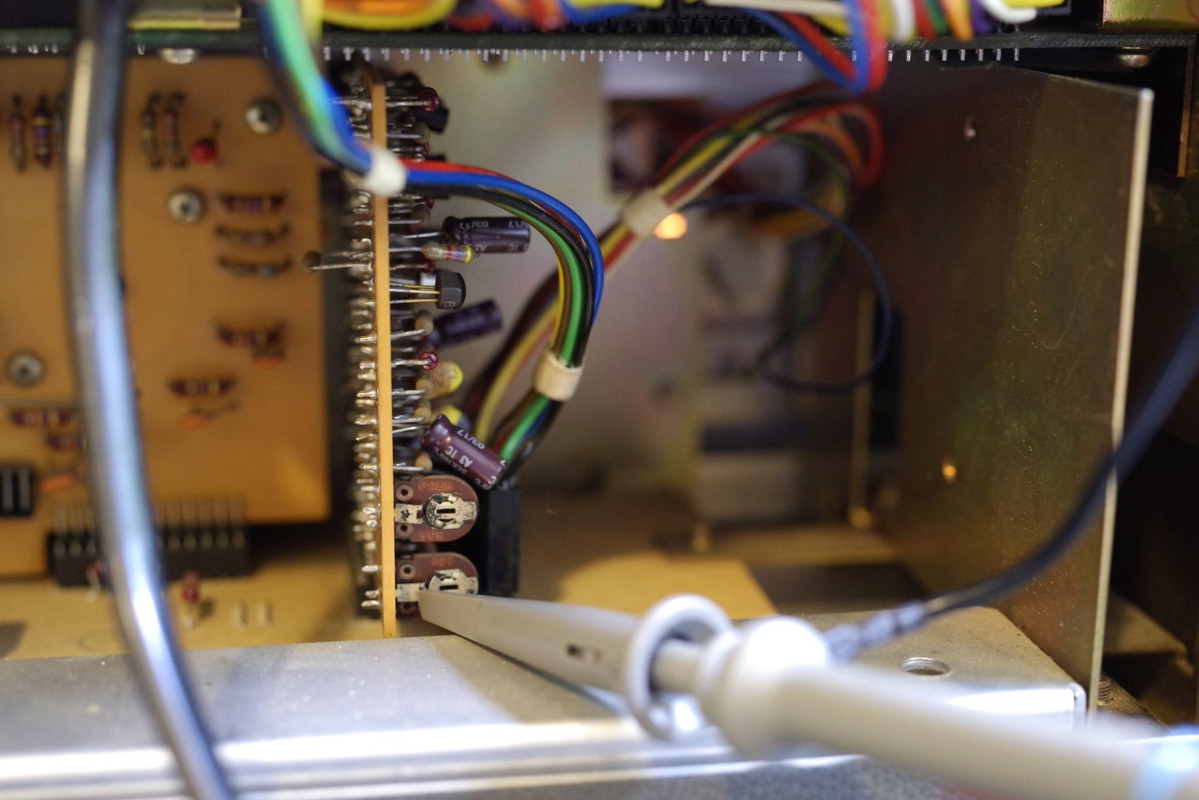

Also Oszi runtergeschleppt und mal alles angeschlossen:



1kHz Signal in die A700 eingespeist, auf 0 VU eingeregelt und gemessen:



1,5 V bei Anzeige 0VU auf dem original VU-Meter - das sieht schon mal gut aus



Dann das Oszi abgeklemmt und das digi-VU dran:



Funktioniert

Das kann ja gar nicht sein, dass das so einfach sein soll

Moin,

(27.08.2020, 15:51)havox schrieb: [ -> ]Das kann ja gar nicht sein, dass das so einfach sein soll

hihi, manchmal doch im Leben - Glückwunsch!

Ich habe da auch mal ne Frage...
Im Zuge der Entwicklung des Desktop-Konfigurationsprogramms brauch ich von euch mal ein Feedback.

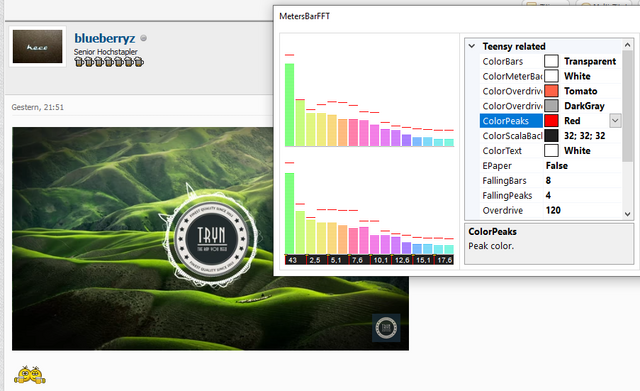

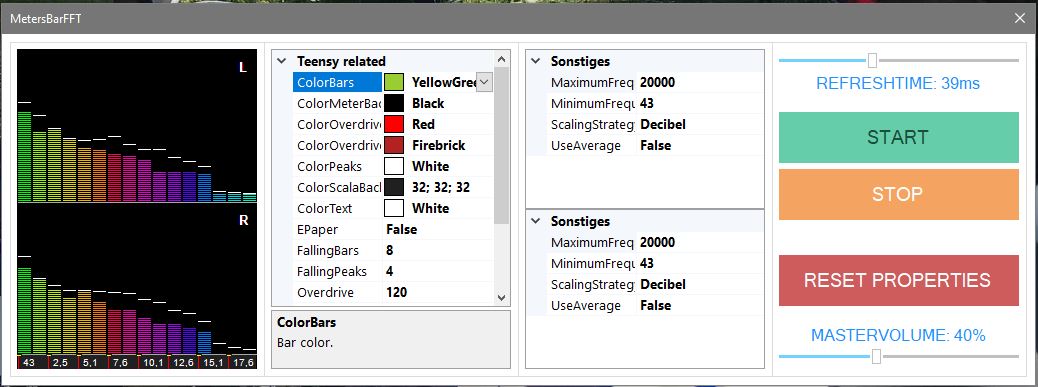

Anbei ein kleines Testprogramm, welches 1:1 das Display abbildet mit 320x240 Pixeln und daneben die Properties anbietet, die dann auch im Teensy relevant sind.
Ich möchte gern wissen, ob das Programm bei euch läuft
Es benutzt den Sound, der gerade auf dem PC läuft, ist also ein RealtimeCapture der aktiven Audioquelle.
Einfach auspacken und starten, irgendwo auf dem Desktop oder in eurem pers. Verzeichnis oder einer anderen Platte.
Den PC-Sound nicht zu laut aufdrehen, bei mir sind es ca. 30 bis 40.

Hier der Download: MetersBarFFT.zip

Danke fürs ausprobieren
Solltet ihr Properties vermissen, wäre ab jetzt die Gelegenheit, diese zu besprechen.
Für jeden Modus des Projekts mach ich ein Testprogramm mit den jeweils relevanten Properties.
Dann können wir das gern diskutieren.

LG
Bruno

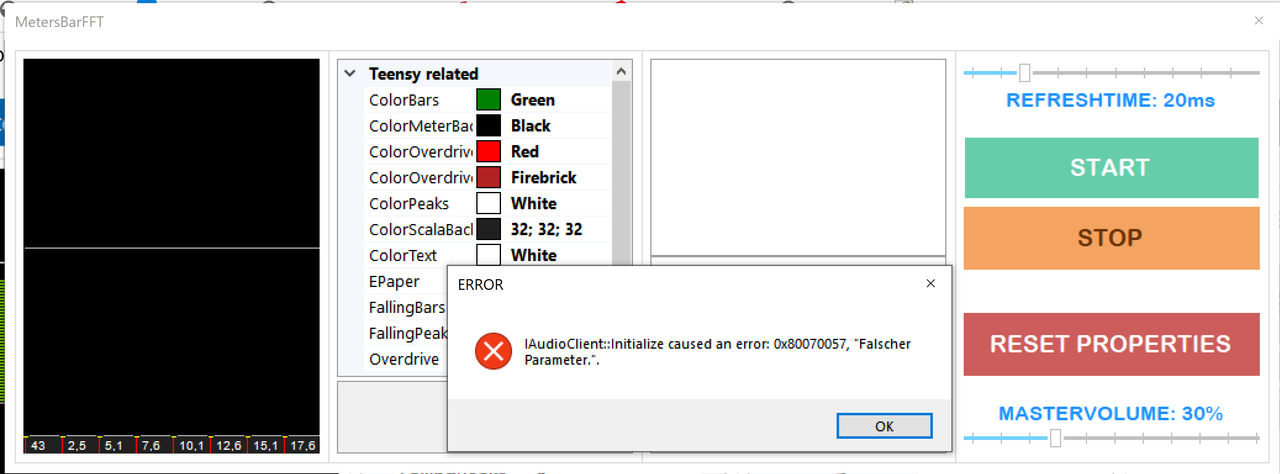

Läuft bei mir nicht. OS ist Windows 10.

(27.08.2020, 22:30)hyberman schrieb: [ -> ]Läuft bei mir nicht.

Schade
Benutzt Du ein Notebook / CromeCast / Kaspersky?
Das waren zumindest die Hinweise aus dem Web nach Eingabe des CSCore Fehlercodes.

LG

Notebook Lenovo Yoga, CromeCast - nein, Kaspersky -nein.

(27.08.2020, 22:50)hyberman schrieb: [ -> ]Notebook Lenovo Yoga, CromeCast - nein, Kaspersky -nein.

Najut, mal gucken, ob es denn bei irgend jemandem läuft außer bei mir   .
Kannst du noch auf einer anderen Maschine testen?

Das Problem ist, dass der Entwickler scheinbar diesen Fehler selbst nicht reproduzieren kann.
Siehe hier: https://github.com/filoe/cscore/issues/272

Und wenn er das nicht kann, dann weiß ich auch nicht so recht

Der Morgen ist klüger als der Abend, ich geh pennen.
LG

Läuft bei mir - Desktop Win 10 Home 1909, Intel i5-4570

Bei mir ok !

läuft Win10  64  hat zwar gemeckert

(28.08.2020, 07:02)sensor schrieb: [ -> ]läuft Win10  64  hat zwar gemeckert

Moin,
wer hat worüber gemeckert?
Ein bisschen genauer wäre schön .
LG

Läuft auf Intel Core i5-7200U 2.71GHz, 8GB RAM,
Windoze 10 Pro 64bit, Version 1909 (Build 1363.778)

über die unsichere Herkunft und das das System beim ausführen beschädigt werden könnte

Moin,

bis jetzt also 4x läuft und 1x nicht.
Mittlerweile weiß ich auch warum.
Es liegt an der Art des Abgriffs, manche Audiotreiber unterstützen die Technologie WASAPI loopback capture einfach nicht.
Da hilft dann leider nur, sein System soweit es geht zu aktualisieren oder auf einen anderen PC auszuweichen.
Scheinbar tritt diese Konstellation wohl nur selten auf, da hat André gleich ins Schwarze getroffen .
Wenn ich jetzt komplett auf eine andere PC-AudioLib umschwenke, kommen wir noch langsamer voran.
Ich werde beim Konfigprogramm trotzdem bei CSCore bleiben, denn diese PC-Audiolib ist OpenSource und der Entwickler ist ein sehr freundlicher und hilfsbereiter Kollege.

LG

---

(28.08.2020, 07:20)sensor schrieb: [ -> ]über die unsichere Herkunft und das das System beim ausführen beschädigt werden könnte

Achso, ja das ist klar.
Hobbyentwickler für Windows haben selten ein teures Zertifikat, welches das System akzeptiert.
Wenn wir im Institut Software entwickeln, dann haben wir den Luxus, auf hochwertige DFN-Zertifikate zuzugreifen, dann meckert Windows nicht mehr.
Zu Hause ist das leider nicht mehr so einfach.
LG

Ich schwenke nachher mal auf meinen Keller Desktop PC um, ebenfalls Win 10.

(28.08.2020, 07:57)hyberman schrieb: [ -> ]Ich schwenke nachher mal auf meinen Keller Desktop PC um, ebenfalls Win 10.

Bin gespannt.
Sag mal, hast Du bei Deinem Yoga die Lenovo Audio Treiber benutzt oder Windows machen lassen?
Vielleicht schaust Du mal auf der Lenovo Support Seite nach?
Würde mich schon interessieren, ob das Notebook doch noch will.

LG

Nachdem ich meinem Anti-Virus-Programm mitgeteilt habe dass "alles gut" ist läuft es absolut problemlos. Laptop WIN 7Pro, 64-bit, i5-3360M, 2,8Ghz, 8GB RAM
Super, Danke!

schönes Wochenende
Andreas

Norton erkennt die MeterBarFFT.exe als Bedrohung und löscht sie

Name der Bedrohung: WS.Reputation.1

Edit: Habe Norton gesagt, es soll sich nicht so haben.

Programm läuft

Auf dem Keller Desktop PC rennt das Programm, nachdem ich dem Antiviren-Programm mitteilen musste, das alles okay ist.





Am Lenovo Yoga Notebook mache ich nichts weiter, da es mein Dienst-Notebook ist, das ist eh ziemlich zugeschnürrt von der IT.

(28.08.2020, 08:37)hyberman schrieb: [ -> ]...da es mein Dienst-Notebook ist, das ist eh ziemlich zugeschnürrt von der IT.

Und da suche ich stundenlang ohne diese Info ...
Naja, selbst Schuld, man muss halt Fragen ordentlich formulieren.

(28.08.2020, 09:16)DIYLAB schrieb: [ -> ]

(28.08.2020, 08:37)hyberman schrieb: [ -> ]...da es mein Dienst-Notebook ist, das ist eh ziemlich zugeschnürrt von der IT.

Und da suche ich stundenlang ohne diese Info ...
Naja, selbst Schuld, man muss halt Fragen ordentlich formulieren.

Sorry, hätte ich wohl erwähnen sollen. Normalerweise läuft da alles drauf, was ich so installiere, auch die Arduino Software habe ich da am laufen. Allerdings kann ich keine Richtlinien umgehen oder irgendwas an dem Antiviren Programm umstellen.

Moin,

ich habe jetzt mal die Audio-Lib gewechselt.
Anbei die analoge Version in normal/reverse und optional Frame.

DOWNLOAD: MetersAnalog

Bitte wieder testen, ob es läuft, speziell André   .
Danke!

LG









Edit: sehe gerade "Use black frame für 3,2 inch display"

Läuft :

Win10 aktuell
Realtek Audio
20GB Speicher

Output Analog - OK
Output Digi cinch - OK
Output Digi optical - OK

VG Werner
