(06.01.2021, 21:59)dettel schrieb: [ -> ]Das kann aber nicht die Lösung sein.
Uneingepackt stört der Teensy auch den Radioempfang, also muss die Lösung beim Teensy liegen.
Wie bekommt man den ruhig gestellt?

Also eingebaut in die A700 wird der Rundfunkempfang nicht gestört, auch nicht, wenn ich mit der Wurfantenne vor dem Display herumwedle.

Man müßte aber mal testen, ob die Abschirmung der Clock-Leitung was ändert. Kann ich ja mal mit dem nichteingebauten Teil probieren

Moin,

ich möchte noch mal kurz auf die Idee am Anfang des Projekts eingehen, hier zu lesen (weiterunten im Posting): LINK.
Da ist diese wunderbare, leere Riesen-Gusswanne in der A700, wo genau darüber eine Platine in Eurogröße (100x160) passt.
Das ergibt eine perfekte Abschirmbox, wenn viel Kupfer auf der Platine bleibt.
Da den Teensy mit allem drumherum rein und die Strippen raus zum Display (evtl. zu beiden Displays).
Als Leitungen würde ich abgeschirmtes USB3-Datenkabel oder HDMI-Kabel neuerer Norm nehmen, beides sollte gute Eigenschaften haben.
Ich selbst will unbedingt in die Box, denn da ist auch gleich das Riemenrad für den Zähler und ein mehrpoliger Ringmagnet und zwei Hallsensoren warten schon auf ihren Einsatz.
Aber ob das ales so geht, weiß ich natürlich nicht
LG

Jetzt wollte ich ja mit meiner zweiten Anordnung testen, ob es was bringt, die clock-Leitung abzuschirmen, und war gerade am "vorher" Testen. Hmmm, mit dem "roten" TFT (mit CS-Leitung) habe ich gar keine deutlichen Störgeräusche...zumindest nicht, wenn das Teil extern mit Strom versorgt wird und an Line Out hängt. Bei den langen Kabeln zwischen Teensy und Display hätte ich erwartet, dass ich trotz des leisen Grundbrumms des eingebauten Systems ein zusätzliches Geräusch hören würde.
Hatte es jetzt hinter der offenen A700 platziert.
Spannend

Nächster Test mit Strom von der A700 und abgeklemmtem "blaugrünem" Display.

Ohne Metallbearbeitung wird man dieses Display allerdings nicht einbauen können

(11.01.2021, 11:40)havox schrieb: [ -> ]Ohne Metallbearbeitung wird man dieses Display allerdings nicht einbauen können

Moin Hans-Volker,

in der Tat spannend!
Ich pers. habe mich schon mit der Metallverarbeitung abgefunden und den Dremel mit Trennscheiben als Werkzeug gewählt.
Der Staubsauger macht das Set komplett .
Was solls, da muss halt ein bisschen Blech vom Chassis wech, finde ich nicht schlimm.
Kann man so sauber hinbekommen, dass man es als "war schon immer so!" verkaufen kann .

Meine 3,2" Displays sind nun auch eingetrudelt .
Ein blaues, ein rotes und ein teures Display.

Das Konfigurationsmodul ist fast fertig, da wirste echt verrückt bei so vielen Properties .
Aber die Kommunikation zwischen dem Teensy und dem Computer geht überraschend gut, alle Einstellungsänderungen in Echtzeit.
Bin gespannt, ob das bei Euch auch so gut klappt.
Bei den Farben ist mir aufgefallen, dass bei einigen Hintergrundfarben das Display Diese flackernd anzeigt.
Könnte auch an meinem noch alten 2,8" Testdisplay liegen - weiß ich noch nicht.
Und manche Farben sehen auch ein bisschen anders aus als auf dem PC, aber das kennste ja schon.
Liegt auch daran, dass die 32Bit RGB Farben nun mal nicht auf dem ILI9341-Display angezeigt werden können, da es zum Einen nur 16Bit Farben anzeigen kann und dann noch RGB888 vom PC nach RGB565 umgesetzt wird.

LG
Bruno

Moin,

ich hoffe, es geht Euch allen gut?

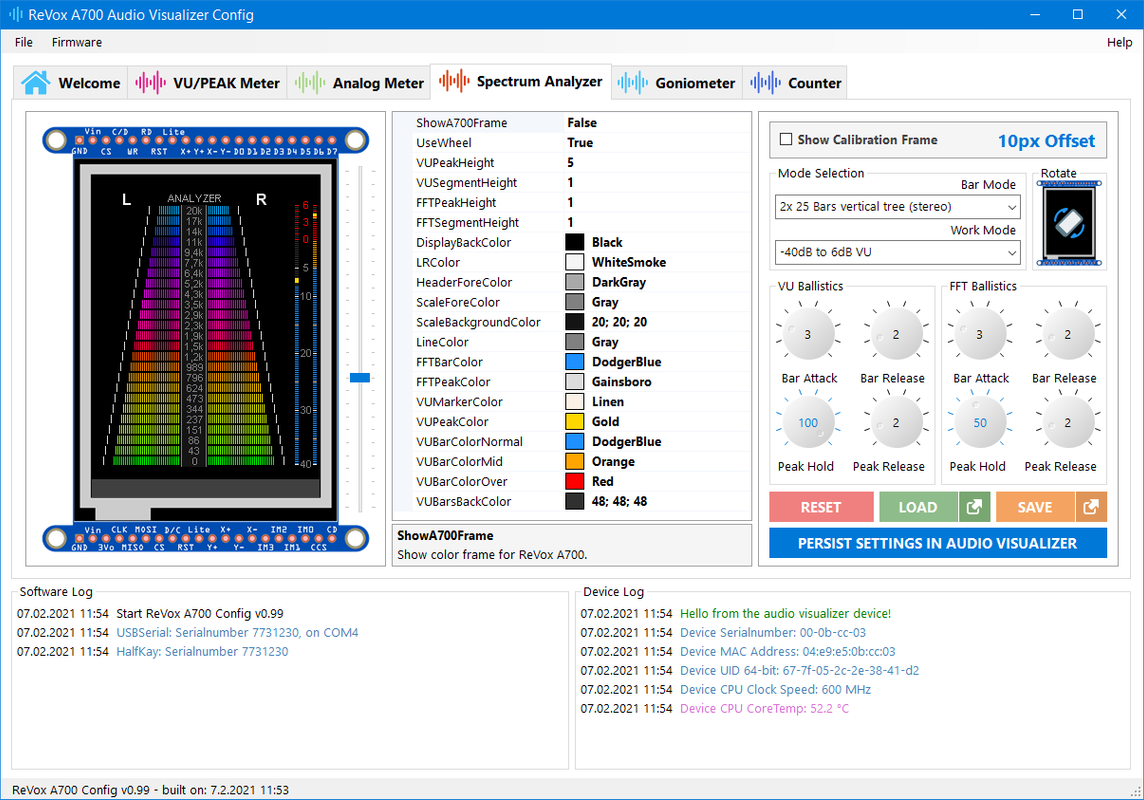

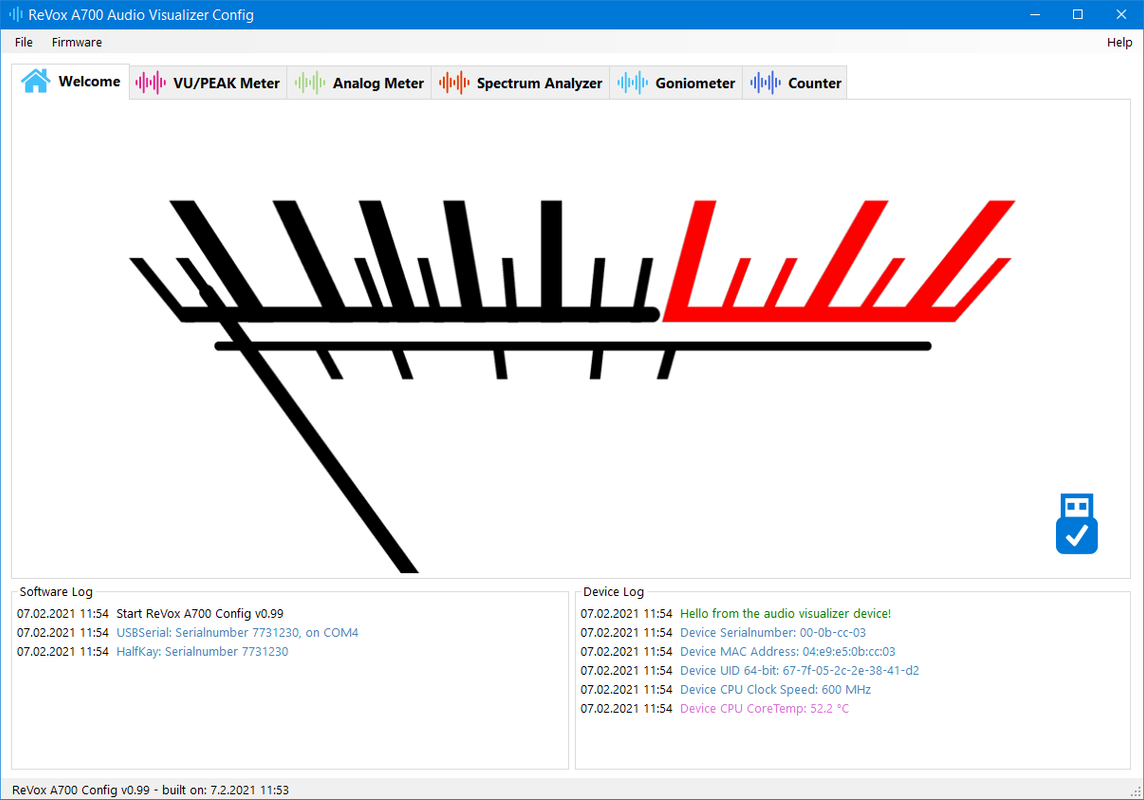

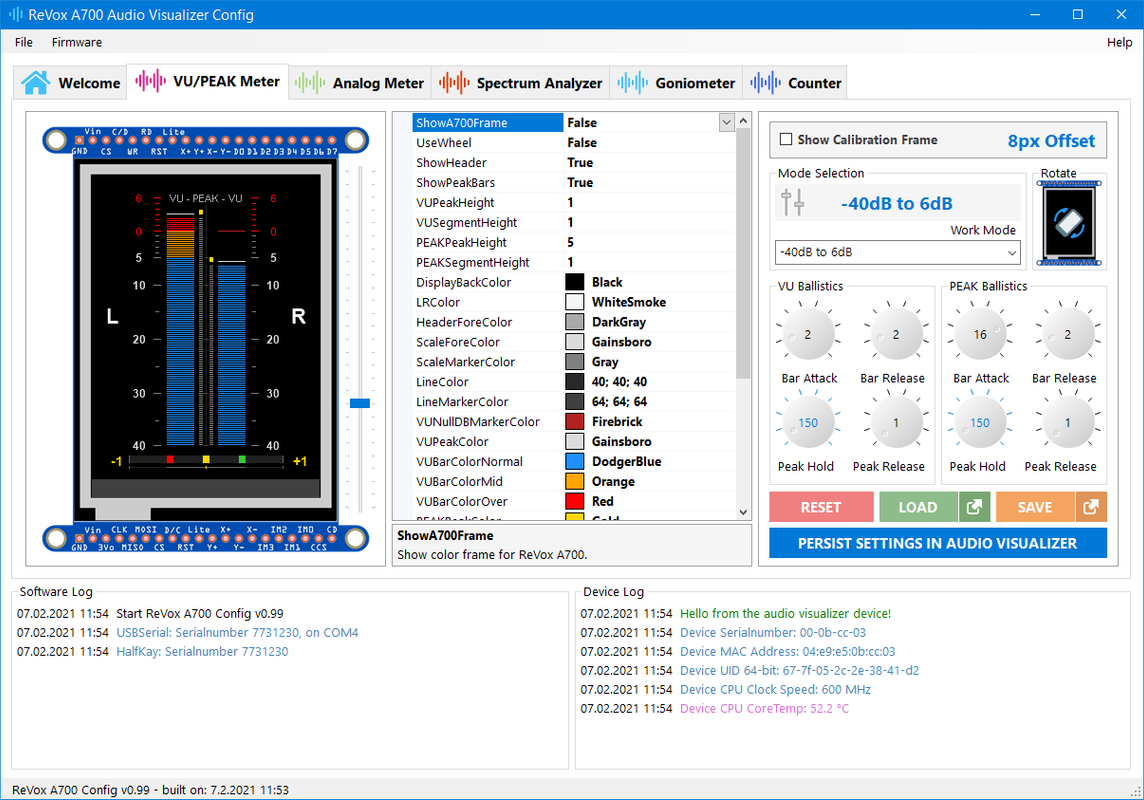

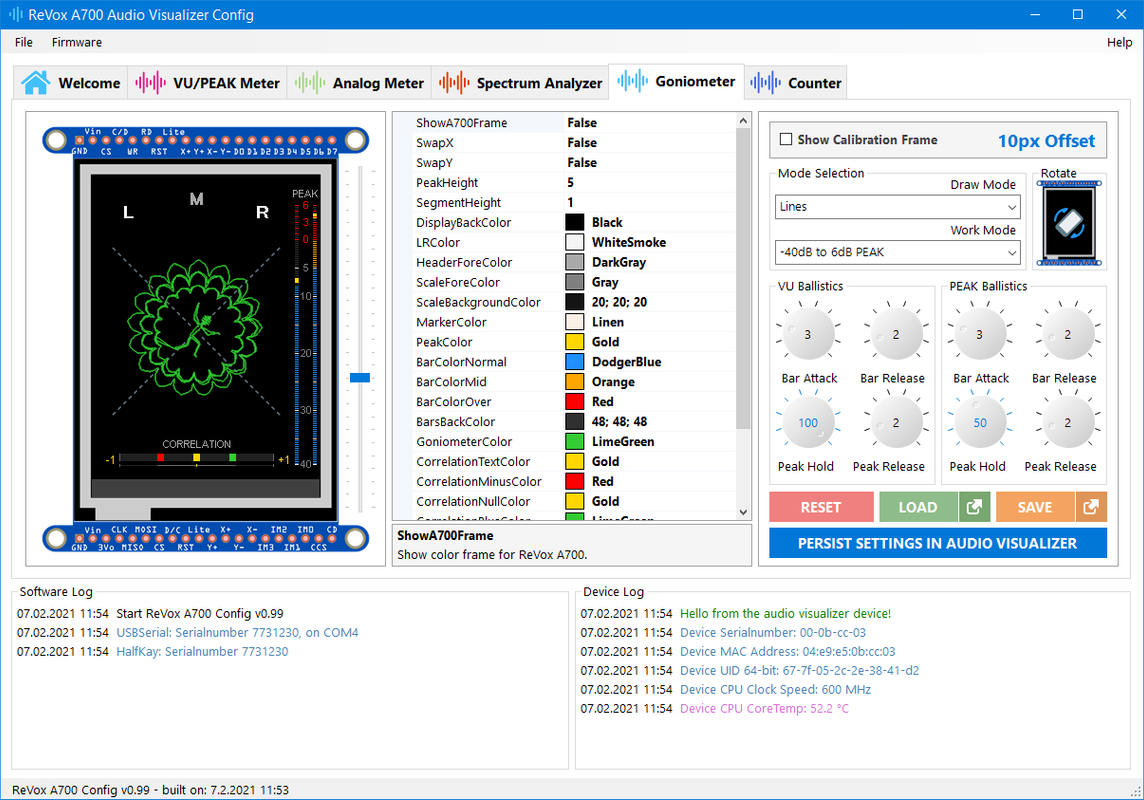

Heute möchte ich euch das Konfigurationsprogramm zum ersten Test überlassen.
Da könnt ihr zumindest gucken, ob es denn fehlerfrei bei euch läuft.
Sollte euch irgendetwas ungewöhnliches im Programm auffallen, wäre ich über eine exakte Fehlerbeschreibung dankbar (möglich so, dass ich es nachvollziehen kann). Für Kritik und Anregungen natürlich auch  .

Der Download ist hier: https://drive.google.com/file/d/1YcUCiC8...sp=sharing

*Die Setup.exe ist ein selbstentpackendes Archiv, welches alle benötigten Dateien des Konfigurationsprogramms enthält. Es werden keine Veränderungen am Windows vorgenommen und auch keine Registry-Einträge gesetzt oder gelesen. Möglicherweise meckert euer Windows beim Öffnen, denn ich habe kein Codezertifikat.
Dieser Haken müsste dann gesetzt werden:



Alternativer Download als ZIP-Archiv: https://drive.google.com/file/d/1xxd_0sN...sp=sharing

In der Zeit, wo ihr hoffentlich mal testet, werde ich nun die Teensy Module anfassen, damit die Einstellungen auch greifen.
Ich bin zuversichtlich, dass wir Ende Februar die erste Version des kompletten Projekts haben!











Viele Grüße
Bruno

Moin Bruno,
Hammer ...    Überwältigend    Mehr Komfort geht ja wohl nicht...


Im ersten schnellen Testdurchlauf alles paletti !
Nur eine Frage: Beim VU/Peakmeter zeigt die Einstellung "Show A700 frame" in dem Programm keine Änderung bei Wechsel auf "True": Ist das die Funktion, um das Display im A700-Ausschnitt auszurichten?

LG,
Hans-Volker

Super das Ding

Habe mal etwas gespielt, Teensy wird auch erkannt.

Einmal hat sich das Programm festgefressen, blieb nur Rechner neu starten. Da habe ich wohl zu hastig im Programm rumgeklickt.
Wenn der Export auf den Teensy steht, bleibt dann wohl nur noch das Störproblem, offensichtlich wird dies auch durch die Audioleitung verstärkt.
Habe mal mit nem Kupferkasten um den Teensy probiert, hilft nicht wirklich.

(07.02.2021, 15:33)havox schrieb: [ -> ]Nur eine Frage: Beim VU/Peakmeter zeigt die Einstellung "Show A700 frame" in dem Programm keine Änderung bei Wechsel auf "True": Ist das die Funktion, um das Display im A700-Ausschnitt auszurichten?

Moin Hans-Volker,

ja, jedes Modul hat den A700 Frame.
Das sieht man aber nur, wenn der Displayhintergrund nicht schwarz ist   .
Und alle Module passen dann auch in den 294px Bereich und der Offset kann für jedes Modul separat eingestellt werden.
Sollte man den schwarzen Displayhintergrund benutzen, kann man den "CalibrationFrame" einblenden. Damit lässt sich der Ausschnitt in der Blende gut einstellen.
Und dann wieder ausknipsen.

Viele Grüße
Bruno

Irgendwie klappt das bei mir nicht

(07.02.2021, 19:08)Baruse schrieb: [ -> ]Irgendwie klappt das bei mir nicht

Wieso, was erwartest Du denn?
In Deinem Teensy ist noch nichts an Software, was Dir antworten könnte.
Es geht hier um das Konfigurationsprogramm, nicht um das komplette Projekt.
An der Teensy-Software muss ich noch arbeiten.

Viele Grüße
Bruno

Das Konfig Programm läuft bei mir ebenfalls bestens.

Das Konfigurationsprogramm funktioniert optimal.

Danke und Gruß
Jürgen

Dear Darenzo,

welcome to the crazy guys ;o)
Too late for the party? No, just in time!
We are entering the final phase of the project, I am working hard on it.
RC1 of the whole project will come at the end of February.

The Teensy 4.0 is enough, the Teensy 4.1 offers no advantages in this project. And the audio board, we can't do without it.

E-Ink displays are great, but are not applicable here due to their slowness.
The project supports only TFT displays with the ILI9341 controller.
All colors are adjustable, then you can make it look almost like E-Ink.

Greetings
Bruno

(12.02.2021, 00:47)DIYLAB schrieb: [ -> ]Dear Darenzo,

welcome to the crazy guys; o)
Too late for the party? No, just in time!
We are entering the final phase of the project, I am working hard on it.
RC1 of the whole project will come at the end of February.

The Teensy 4.0 is enough, the Teensy 4.1 offers no advantages in this project. And the audio board, we can't do without it.

E-Ink displays are great, but are not applicable here due to their slowness.
The project supports only TFT displays with the ILI9341 controller.
All colors are adjustable, then you can make it look almost like E-Ink.

Greetings
Bruno

Thank you Bruno
The project is very impressive, so I'm looking forward to building the device. The counter mod is great  and I will build it too. Well to buy parts

Moin,

wollte euch nur mitteilen, dass der Termin für die RC1 steht!
Heute in einer Woche geht die RC1 des Projekts an den Start zum öffentlichen Test, also am Freitag, dem 26.02.2021.
Die Module sind nun im Controller verheiratet und verhalten sich erwartungsgemäß.
Den Counter habe ich erst mal wegegelassen, dass mache ich erst, wenn alles andere so funktioniert, wie es soll.
Also haben wir momentan 4 Module im Projekt (digital, analog, fft und gonio).
Dabei ist der Programmspeicher des Controllers noch nicht einmal halb gefüllt und der RAM zu ca. 50% (trotz doppeltem Bildpuffer und vielen eigenen Zeichenroutinen)  - das freut mich ungemein !
Es ist übrigens auch schon möglich, einen live Screenshot direkt aus dem Display zu machen und als Bild zu speichern.
Jetzt werde ich noch die Konfiguration der Fernbedienung ins Programm einbauen, denn momantan ist nur die Apple Fernbedienung drin.

Wer möchte, kann auch schon den IR-Sensor anschließen.
Der kommt an PIN2 .

Wer den IR-Sensor TSOP4838 benutzt, findet hier das Datenblatt: https://cdn-reichelt.de/documents/datenb...OP48XX.PDF
Und die Sensoren, die aussehen, als ob sie eingesperrt sind, hier entlang: https://asset.conrad.com/media10/add/160...-nm-35.pdf

Der Anschluss dieser Teile ist eigentlich immer gleich, nur die Anschlussbelegung (Pins) unterscheidet sich etwas.
Wer sich unsicher ist, immer nach der Bezeichnung googlen und ins Datenblatt gucken.
Oder natürlich hier im Thread nachfragen ...

Viele Grüße
Bruno

Klasse

Wollte mal nachfragen, ob du die Problematik aus #1291 noch auf dem Schirm hast.

(19.02.2021, 19:49)Baruse schrieb: [ -> ]Wollte mal nachfragen, ob du die Problematik aus #1291 noch auf dem Schirm hast.

Im Hinterkopp .

Moin Jungs,
ich kann mein Versprechen halten, die RC1 kommt heute Abend noch, wird aber spät.
LG

Hi zusammen,

die RC1 des Gesamtprojekts ist nun online.
Ich habe die Startseite überarbeitet und dort ist auch der Downloadlink zu finden.
Der Link zeigt auf ein ZIP-Archiv, in dem sich die Firmware für den Teensy und das PC Konfigurationsprogramm befinden.
Es wird also immer nur diesen Link mit der aktuellen Version geben und ich sage dann immer im Thread Bescheid, wenn sich etwas tut.

*Wenn es neue Versionen gibt, dann bitte immer die Firmware und die PC-Software zusammen auswechseln und nicht mischen!

Jetzt müsste an dieser Stelle ein langer Text mit viel Erklärung zur Hard- und Software stehen, aber Tatsache ist, dass mich das Projekt sehr viel Kraft gekostet hat und ich bin froh, dass zumindest die RC1 raus ist. Dokumentation kommt sicher auch bald dran - versprochen.

Obwohl ich sehr viel getestet habe, sind ganz sicher noch viele Fehler im Projekt, darum bin ich auf eure Hilfe angewiesen.
Wenn euch etwas auffällt, dann beschreibt das Fehlerverhalten bitte so detailliert wie möglich, damit ich es nachvollziehen kann - danke   .

Viel Spaß beim Testen
Bruno

Und läuft   Hier erstmal die nicht eingebaute Version:



Die in der A700 eingebaute kommt morgen abend!

Das Ganze ist wirklich eine unglaubliche Leistung von Bruno, nicht zu fassen

Wow Bruno - das ist der HAMMER
Hier läuft alles so wie es soll

(26.02.2021, 22:37)Baruse schrieb: [ -> ]Hier läuft alles so wie es soll

Fein
Was mich interessieren würde - konntest du eine der vorkonfigurierten Fernbedienungen benutzen oder musstest du eines der Userprofile selbst parametrieren?
Ich frage deshalb, weil z.B. die weiße Apple Fernbedienung von Hans-Volker scheinbar andere Codes schickt als meine optisch identische Apple Fernbedienung.
VG Bruno

Sorry, aber ich kann mangels A700 nur Audio testen

(26.02.2021, 23:22)Baruse schrieb: [ -> ]Sorry, aber ich kann mangels A700 nur Audio testen

Das verstehe ich leider nicht.
Die Fernbedienung ist ein wichtiger Bestandteil des Projekts und hat nichts mit der A700 zu tun.
Es geht um die Bedienbarkeit der Hardware, da der Taster nicht alle Funktionen hergibt.

Viele Grüße
Bruno
