DIYLAB

01.11.2020, 11:56
(01.11.2020, 11:53)dedefr schrieb: [ -> ]Ich habe bei "R" so ein paar balken. . .

Ach Mist Denker
Danke fürs Testen.

dedefr

01.11.2020, 11:57
immer bereit zu helfen  Thumbsup

DIYLAB

01.11.2020, 12:05
AtDetlef & André
Habt ihr den Teensy 4.0 oder 4.1 ?
Das hat zwar nichts mit dem Audioshield zu tun, ich möchte aber irgendwo ein Muster erkennen Denker

dedefr

01.11.2020, 12:08
4.0 bei mir  Thumbsup

[Bild: t0YFU2o.jpg]

Floet

DIYLAB

01.11.2020, 12:09
(01.11.2020, 12:08)dedefr schrieb: [ -> ]4.0 bei mir  Thumbsup

Ok, kein Muster, den benutze ich ja auch und es geht, hmmm Denker

dettel

01.11.2020, 12:35
(01.11.2020, 12:05)DIYLAB schrieb: [ -> ]AtDetlef & André
Habt ihr den Teensy 4.0 oder 4.1 ?
Das hat zwar nichts mit dem Audioshield zu tun, ich möchte aber irgendwo ein Muster erkennen Denker

Ich habe sowohl mit 4.0 als auch 4.1 getestet, kein Unterschied.

DIYLAB

01.11.2020, 17:25
Hi zusammen,

jetzt habe ich mein zweites Audioshield und einen neuen Teensy 4.0 ausprobiert - geht!
Wenn bei mir also zwei Hardwareplattformen gehen, ist es wahrscheinlich, dass es an etwas anderem liegt.
Nun gilt es, herauszufinden, was zwischen euch und mir unterschiedlich ist.
Die Änderung muss einfach bei euch gehen, die ist zu wichtig, als das wir sie ignorieren!

Fangen wir mit dem Teensy-Loader an.
Bei mir ist es die Version 1.53 und bei euch?

LG

dettel

01.11.2020, 17:47
Ich hatte 1.52 und habe auf 1.53 hochgerüstet, keine Besserung.
Benutze Windows 10

dedefr

01.11.2020, 19:01
(01.11.2020, 17:47)dettel schrieb: [ -> ]Ich hatte 1.52 und habe auf 1.53 hochgerüstet, keine Besserung.
Benutze Windows 10

auch so bei mir !

havox

01.11.2020, 19:14
Ich habe Teensy 4.0 und 4.1 getestet, Teensy Loader 1.53. Habe bei beiden den Balken im rechten Kanal ...

DIYLAB

01.11.2020, 19:56
Tja liebe Freunde des römischen Rapses, dann haben wir ein ernsthaftes Problem  Oldie .
Die Änderung mit dem gesetzt Bit ist sozusagen projektentscheidend.
Wir müssen den Unterschied zwischen meiner Umgebung und eurer Umgebung unbedingt finden!

Hier meine beiden Versuchsaufbauten, eine davon ist ohne jegliche Außenbeschaltung und mit offenen Eingängen.
Sogar dort sind die Balken dort wo sie hingehören - nicht zu sehen.


[Bild: 2xgeht.jpg]

dettel

01.11.2020, 20:17
Ich habe vorschriftmäßig verkabelt ohne Zusätze

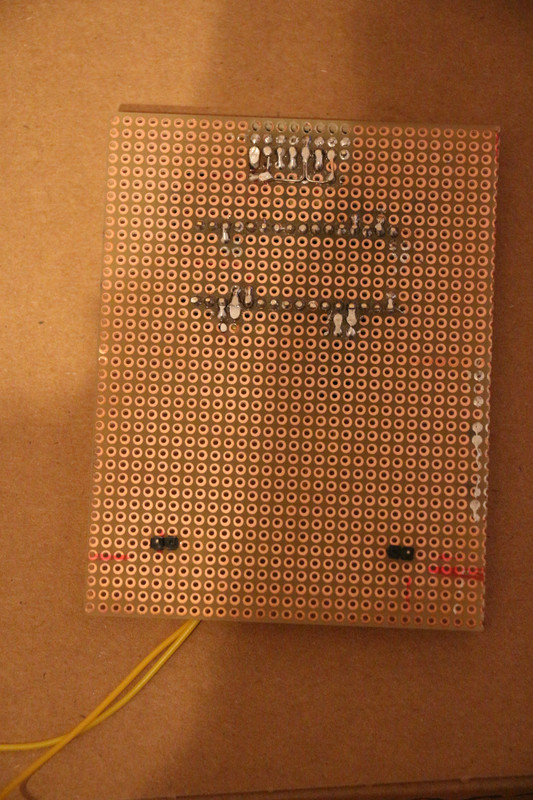

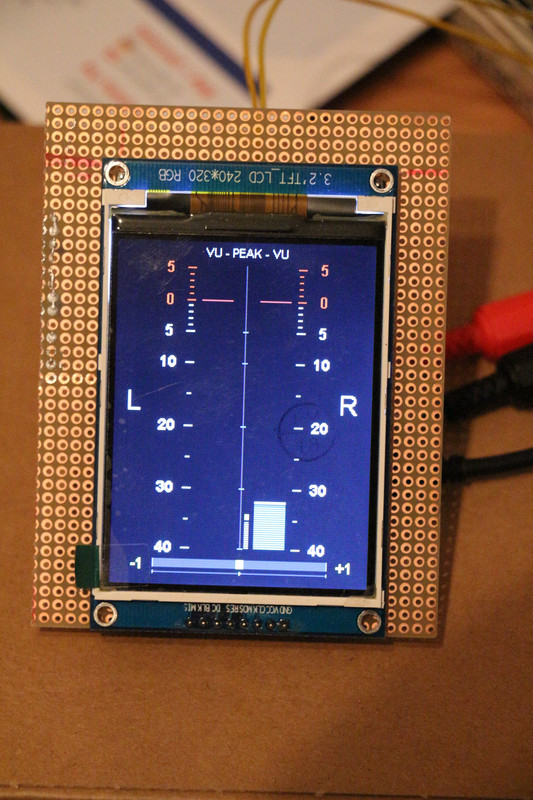

Displayseite mit (Display gesteckt) und ohne Display,

[Bild: IMG-8388.jpg]

[Bild: IMG-8394.jpg]

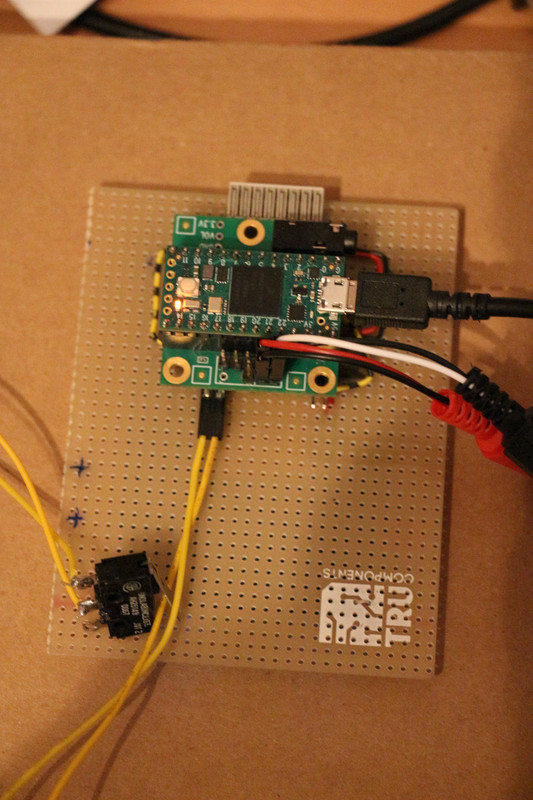

Chipseite mit und ohne

[Bild: IMG-8392.jpg]

[Bild: IMG-8393.jpg]

hyberman

01.11.2020, 20:51
Ich kann es momentan leider nicht testen. Ich habe derzeit alles auseinander gepflückt wegen Aufbau auf Platine.
Komme zeitlich da aber gerade nicht voran.

DIYLAB

01.11.2020, 22:06
(01.11.2020, 20:17)dettel schrieb: [ -> ]Ich habe vorschriftmäßig verkabelt ohne Zusätze

Ja, Detlef, ich glaube auch nicht, dass es am Aufbau liegt.
Wie schon geschrieben, meine beiden Versuchsaufbauten laufen (auch ganz ohne Außenbeschaltung) - eure nicht.
Muss also irgendetwas anders sein!
Nur was?

Ich habe jetzt mal das Modul direkt mit der Arduino-Entwicklungsumgebung kompiliert, könnt ihr bitte noch mal testen?
https://drive.google.com/file/d/1CYmzpiC...sp=sharing

Vielleicht hat ja der Compiler meines Visual-Studios irgendetwas wegoptimiert?
Wobei das auch keinen Sinn macht, wieso sollte es bei mir 2x gehen und bei euch nicht?
Zumal das .HEX File ja alles enthält, was ich bei mir selbst benutzt habe.
Das ist wirklich ein dicker Hund  Denker .

LG

dedefr

01.11.2020, 22:23
Immer noch das gleiche, bei 40db, bei 30db, nix zu sehen !

habe es an einem anderen netz stecker probiert, das gleiche !
habe die eingänge kurtz geschaltet, das gleiche !

die korrelation geht auch bei 40db auf +1 !

so das wärs. . .

dettel

01.11.2020, 22:26
Hi Bruno,
keine Änderung.

Hast Du mal selbst das Hex-File das Du hochgeladen hast getestet, nicht dass beim hochladen was schief geht.

DIYLAB

01.11.2020, 22:29
Ich werde morgen mal das .HEX File auf einem anderen, frisch installierten PC ausprobieren.
Das entspräche ja eurer Umgebung (also nicht mehr meine gewohnte Umgebung), mal gucken ...
LG
(01.11.2020, 22:26)dettel schrieb: [ -> ]Hast Du mal selbst das Hex-File das Du hochgeladen hast getestet, nicht dass beim hochladen was schief geht.

Ja, hab ich getestet, geht Denker
Der Morgen ist klüger als der Abend.
LG

DIYLAB

01.11.2020, 22:41
Hier noch mal ein ganz billiger Test!
Ich blende oben links im Display den Inhalt des Registers als Binärzahl ein und zeige die Zahl alle 30ms.
Wenn das Setzen des Bits im Registers des Audiochips bei euch geklappt hat, müsste an ganz linker Stelle eine "1" zu sehen sein.
Könnt ihr mal gucken?

BitTestVersion hier: https://drive.google.com/file/d/1KsWtjtg...sp=sharing

LG

dedefr

01.11.2020, 22:46
so, da iss nix, oder fast nix. . .

[Bild: poAeWpK.jpg]

Thumbsup

dettel

01.11.2020, 22:47
Bei mir steht 100000000

Edit:
Ich habe nun aber bei 40dB auch keinen Ausschlag mehr

Edit2:
Es muss aber doch irgendwie mit der Hardware zu tun haben (zumindest teilweise), bei dedefr ist beim Peak noch Auschlag, bei mir ist nichts.

DIYLAB

01.11.2020, 22:58
(01.11.2020, 22:47)dettel schrieb: [ -> ]Ich habe nun aber bei 40dB auch keinen Ausschlag mehr

Das ist ja irre  Jester .
Ok, ich habe zusätzlich zu der gezeigten Zahl, auch folgende Initialisierungen des Audiochips aus dem Programm genommen (die allerdings durchaus Sinn ergeben und bei mir ja auch laufen!):

Code:
sgtl5000_1.adcHighPassFilterDisable();
sgtl5000_1.autoVolumeDisable();
sgtl5000_1.enhanceBassDisable();
sgtl5000_1.surroundSoundDisable();
sgtl5000_1.muteLineout();

Aber ok, vielleicht lags ja Tatsache daran?
Hier also noch mal die aktuelle Testversion ohne die Zahl und ohne die oben gezeigten Initialisierungen:
https://drive.google.com/file/d/1CYmzpiC...sp=sharing

LG
(01.11.2020, 22:47)dettel schrieb: [ -> ]Es muss aber doch irgendwie mit der Hardware zu tun haben (zumindest teilweise), bei dedefr ist beim Peak noch Auschlag, bei mir ist nichts.

Vielleicht fängt er sich ja ein paar Peaks irgendwo ein?
Sein Signal liegt unter -35dB, das sind ca. 10mV.
Mal gucken, wie es bei Hans-Volker aussieht.
LG

PS: Wir kennen ja Andrês Testumgebung nicht genau. Vielleicht lädt er sich vor jedem Test auch ein bisschen auf? Floet

[Bild: 1329552_web.jpg?1287945799]

dedefr

01.11.2020, 23:01
Jaaaaaaaaa ! ! !

bei mir klappt es, keine balken mehr !

Du bist spitze Bruno  Dance3 Dance3 Dance3

dettel

01.11.2020, 23:04
Danke Bruno, Passt Thumbsup

Edit:
Steht "sgtl5000_1" für den rechten Kanal, oder ist das allgemein?

DIYLAB

01.11.2020, 23:07
Super Jungs, danke fürs Testen!
Dann geh ich jetzt erst mal beruhigt schlafen ...
N8

PS: jetzt werden die +5dB ganz sicher erreicht (theoretisch über 7dB möglich).

dedefr

01.11.2020, 23:12
ein (schlechtes) bild :

[Bild: kyIvvQQ.jpg]

Floet
