Naja, aber wenn beim cinch Kabel tauschen der Fehler nicht wieder auf der selben Seite auftritt, liegt es doch eher am rechten Kanal des Plattenspielers bzw an dessen Verdrahtung oder stehe ich jetzt auf dem Schlauch?

ist hier bereits beantwortet worden:

(23.09.2018, 19:42)UriahHeep schrieb: [ -> ]

(23.09.2018, 16:44)voidwalking schrieb: [ -> ]Hast du die cinchstecker mal umgedreht bzw r/l vertauscht?

So, habe gerade die Stecker mal vertauscht und der Fehler wandert mit. Also jetzt nur rechts zu hören.

also zunächst den Tonabnehmer entfernen und die vier Leitungen durchmessen,
also die vier verschiedenfarbig markierten Kontakte am Headshell
mit den vier Kontakten (2x Schirm, 2x Seele) der RCA-Stecker.

im ersten Schritt (bei nicht angeschlossenem Tonabnehmer!)
bei den beiden RCA-Steckern Masse gegen Seele prüfen,
ob nicht ein Kurzschluss vorliegt,
dann, wie von Dirk beschrieben, jede Leitung einzeln:
es muss sich zu jeder Farbe am Headshell genau ein Kontakt
an den RCA-Steckern finden.

wenn dort alles ok ist, liegt es am Tonabnehmer, bzw. dessen
Kontakt zum Headshell (also noch einmal Tonabnehmer montieren
und Musik ausprobieren - wir haben ja dran gewackelt und es
könnte dadurch wieder (besserer) Kontakt hergestellt sein.

o.k. - dann ist dieses Detail wohl an mir vorbei gegangen! Sorry.

Beste Grüße
Armin

Vielleicht sollte ich lieber einen Fred für so Laien wie mich öffnen von wegen kurze F./kurze A. .
Danke Armin für dein tolles Angebot.

Bin jetzt erstmal einen ganz einfachen Weg gegangen. Hab den meinen Stamm Plattenspieler KD-770 mit AT-20SLa angeschlossen. Das funktionierte einwandfrei. Der Plattenspieler 100%, der CDP 100%, Tape 100%.

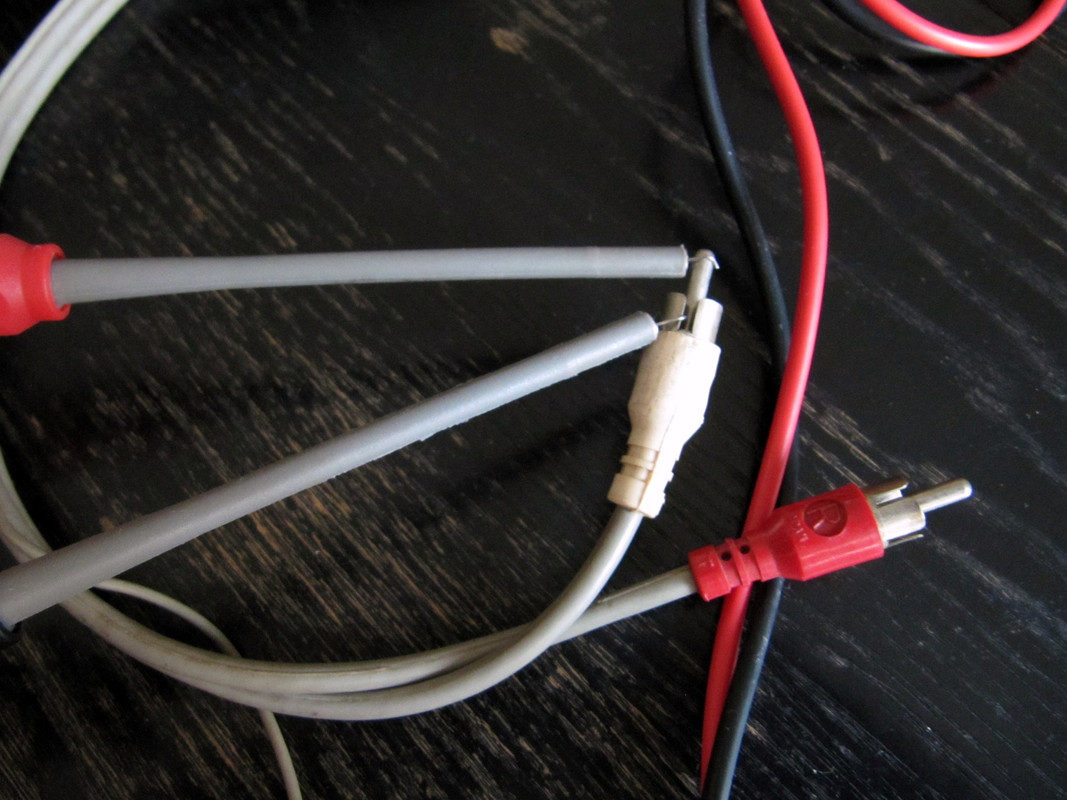

Also habe ich jetzt nach der Angabe mit Durchgangsprüfer gemessen. Sollte ja zuerst die RCA alleine messen.

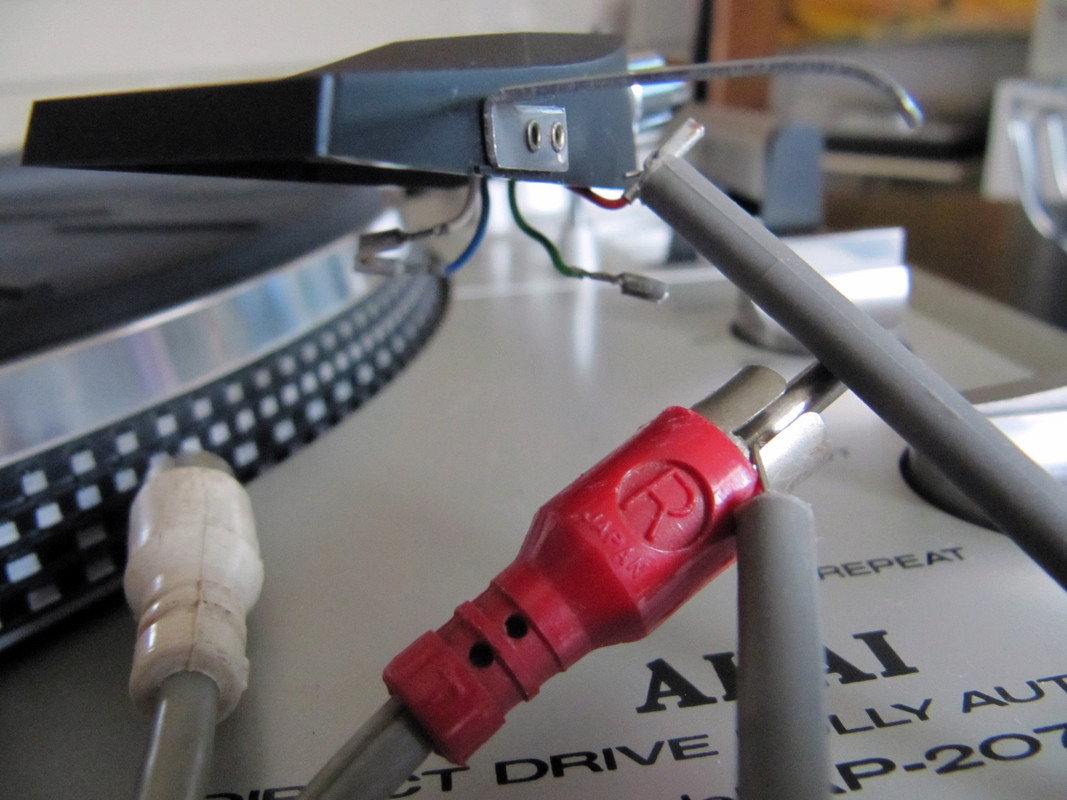

Headshell ist dran ohne TA. Links piept es, also i.O.


Rechts der rote da piepst nix.

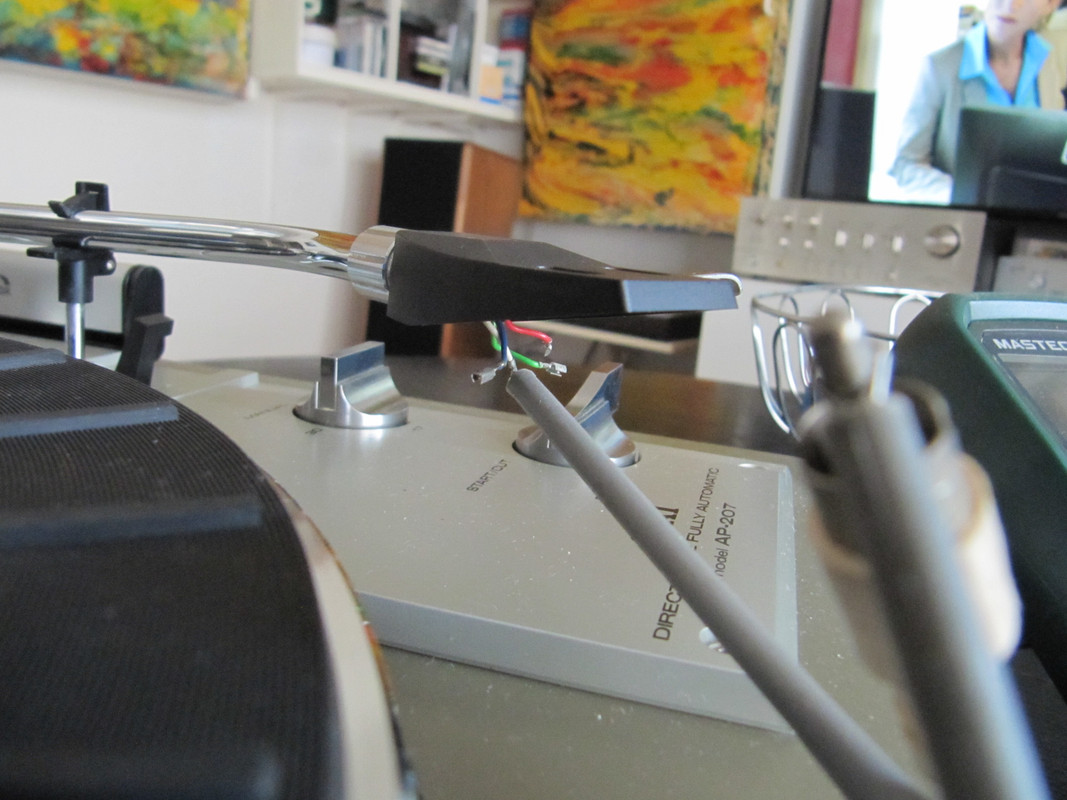

Dann habe ich die Käbelchen von vorne gesehen rechts der rote und grüne an der roten Masse gemessen, es piept. Gleiche Stellung nur an weiss piept nix.


Das gleiche jetzt mit dem blauen und weissen Käbelchen links an der weissen Masse, piept. Umgekehrt an rot nicht.


Bedeutet? So wie ich es verstehe ist also der rechte Cinchstecker/Leitung defekt?
Bin leider erst heute abend wieder da.

Also Volker, Cinchkabel rechts führt zu rot (Pin in der Mitte bei Cinch), grün zur Masse (Aussenring bei Cinch), der weisse zum linken Mittelpin und der blaue zum linken Aussenring von Cinch. Wenn Du eine Klemme an die Tonabnehmerleitungen
ansetzt und die andere Klemme an die Cinchstecker - dann sollte es jedesmal piepen, falls nicht ist etwas unterbrochen.

Beste Grüße
Armin

Servus zusammen,
nachdem ich mir die Hitachi 7500 HCA/HMA 7500 mk2 zugelegt habe, konnte ich noch eine 2 Endstufe erstehen.
Frage nun, ist es möglich beide Endstufen an einen Vorverstärker zu betreiben ohne großen Aufwand?
Die Endstufen sollen nicht gebrückt werden, da die Größe meines Hörzimmers eh nicht mehr an Leistung hergibt.
Die großen Zappler sollen nur synchron laufen, ist eine rein optische Geschichte, weil es mir gut gefällt.
Danke für Antworten Gruß Micha.

Das einfachste wären Cinch Ypsilon Kabel, dann sind die Eingänge der Endstufe zwar parralell, aber das wird kein Problem sein.




Wenn es richtig getrennt sein soll vielleicht was von SONY mit der Bezeichnung SB.
Ich hab dafür SONY SB-V3000 im Einsatz, es gibt aber auch eien kleinere Variante, SB-V900 oder SB500.
Von AKAI gibt es sowas auch.







Bilder sind nicht meine, im Netz geborgt, nur zur Ansicht.

Gruß Luminary

Besten Dank Luminary,
muss ich noch was beachten beim anschließen der Boxen?
Braucht jede Endstufe zwei Boxenpaare, und was ist mit der Ohmzahl? Nicht das ich mir irgendwas zerlege.
Gruß Micha.

Hallo Micha,

ich hatte Dir die Frage nach dem Anschluss zweier Endstufen an einen Vorvrstärker doch schon gestern früh per email beantwortet.

Die HMA-7500MKII hat Parallelschaltung der Lautsprecher, also besser nur ein Paar an jede Endstufe anschließen.

Beste Grüße
Armin

Danke Armin,
hab mein Postfach noch nicht durchgeschaut.
Vielen Dank für die schnelle Hilfe, bin gespannt wie es läuft.

Kann mir jmd. sagen, was das ELAC ESG 792 so an mV Output hat?

Spitze, besten Dank!!!!

(23.09.2018, 21:05)charlymu schrieb: [ -> ]Ich helfe Dir Volker! Spätestens nächstes Wochenende komme ich vorbei, wird ja auch echt mal Zeit!

Mit ein wenig Glück auch schon in der Woche, rufe dann spontan an.

LG
Dirk

Heute war der gute Dirk dann hier.
Ich bin schon ganz wuschig von dem rumgepiepse. Leider wie immer war die Zeit der limitierende Faktor. Der PS muss geöffnet werden. Dirk wird sich hier noch äußern.

Ich kann/könnte vielleicht in der Zwischenzeit ein vernünftiges Phonokabel besorgen, also Cinch mit Massekabel. Das noch original verbaute hat wahrscheinlich einseitig einen Defekt.
Dürfte auch ruhig ein Tacken länger sein. Ich habe wie immer keinen Plan und erhoffe mir Vorschläge die bezahlbar sind. Und nein, ich kann solch filigrane Käbelchen an Stecker nicht anlöten.

Ja, hier ist die Verkabelung im Plattenspieler defekt, oder einer der Beiden Kurzschluss Schalter. Im Ruhezustand werden beide Signale auf Masse gelegt und somit ist dann auch Ruhe. Soweit so gut, Im Betrieb kommt dann aber nur ein Signal zum AMP. AMP / System ist alles ok und können ausgeschlossen werden.
Das "Durchpiepen" war dadurch dann auch etwas anders als erwartet.

Beim nächsten Mal machen wir den Dreher dann mal auf und verfolgen die Signale im "Schattenbahnhof"


Gruß
Dirk

Hallo zusammen,

mir ist ein Paar gut erhaltene Braun L 530 zugeflogen. Die Sicken der TT sind intakt, d.h. keine Löcher oder Risse, es bröselt nichts. Allein deren Oberfläche hat diese typische raue(re) Struktur alter Sicken.

FRAGE: Sicken auf jeden Fall wechseln, weil alt (bzw. aus klanglichen Gesichtspunkten) oder warten, bis sich erste zarte Auflösungserscheinungen zeigen?

Grüße
Lars

noch mal hoch.

Hat jemand einen Tipp?

Solange da nichts bröselt, würde ich da auch nichts machen.

Beste Grüße
Armin

Winterzeit ist Sickenzeit

Sickenszeit...
Wenn du die Sicke mal eindrückst, und sie kommt nur langsam wieder in ihre Ausgangsform
zurück, dann dauert es nicht mehr lange, bis sie zerfällt. Fühlt sie sich beim Anfassen klebrig an?

Ich schau mir die Teile noch mal genauer an. Dank Euch!

Grüße
Lars

Hallo Forenfreunde

Habe auch mal eine kurze Frage

Ich habe hier ein Gerät das mit einem Netzteil betrieben wird.

Das Original NT hat die Werte 12V 1,5A

Kann ich auch ein NT anschließen mit den Werten 15V 3A??

Danke euch vielmals

Sind das Gleichspannungen ?
Prinzipiell muss man schauen wie das Gerät die internen Spannungen erzeugt. Durch die höhere Spannung steigt die Verlustleistung im Gerät an.
Und das sind bei 3V mehr Spannung und 1.5A Strom immerhin 4.5W.
Die müssen irgendwo abgeführt werden.
Man muss also das Schema des Geräts zu Rate ziehen.

Danke für deine Antwort.

Das Gerät ist ein Emtec Movie Cube
Ja, sind Gleichspannungen

Mehr weiss ich darüber leider nicht.


Besten Gruß
Michael

Mit diesem Gerät wird es eher nicht gehen. Im schlimmsten Fall läuft es nur kurz, im besten Fall wird die Lebensdauer verkürzt.
Besorg dir ein Netzteil mit 12V und mindestens 1.5A.
Was noch wichtig ist, ob das Netzteil intern stabilisiert oder einfach gleichrichtet. Findest du raus indem du das Originalnetzteil misst, müssten dann 12V am Ausgang sein, oder du das Originalnetzteil zerlegst und schaust ob ein Regler eingebaut ist oder sonst Elektronik.
Sehr wahrscheinlich ist es ein getaktetes Netzteil und daher intern stabilisiert.
