Die Armbasis vom rechten ist die orschinal oder Eigenbau ?

Das ist oritschinal  Transrotor für SME 12 Zoll rechts angebaut.

Moin,

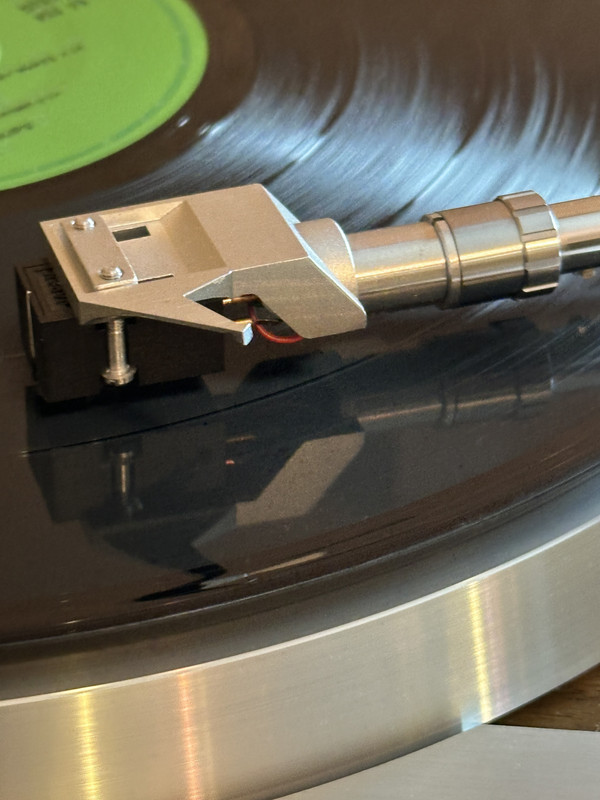

das Headshell kam gestern aus Amerika - fix das Denon DL 103 montiert




Mir gefällt es jetzt besser!
cu
Rainer

Hallo und guten Abend,
dann möchte ich auch mal einen von mir zeigen.

Dual 506, innenleben komplett überarbeitet, Zarge und Boden Umgebaut und erneuert. Anschlussterminal und Verstellbare Füße gebaut...
Gruß Jens

Sehr schick und die Zarge wirkt ohne Komplettholzoptik schön leicht/luftig & trotzdem wertig.
Kork/Alu oder Edelstahl ?
Oder ganz anders?

Gruß aus B.

(09.07.2024, 22:40)Hörer aus+in B. schrieb: [ -> ]Sehr schick und die Zarge wirkt ohne Komplettholzoptik schön leicht/luftig & trotzdem wertig.
Kork/Alu oder Edelstahl ?
Oder ganz anders?

Gruß aus B.

Danke!

Kork mit Alu und Untergrund Sperrholz.
Das Alu ist zwar etwas empfindlich, aber man kann ja aufpassen...

Gruß Jens

(09.07.2024, 20:07)Musikliebhaber72 schrieb: [ -> ]Hallo und guten Abend,
dann möchte ich auch mal einen von mir zeigen.

Dual 506, innenleben komplett überarbeitet, Zarge und Boden Umgebaut und erneuert. Anschlussterminal und Verstellbare Füße gebaut...
Gruß Jens

Hallo Jens,

kannst Du mal ein Wenig zu der Zarge schreiben? Eventuell auch ein paar Foddos mehr?
Gefällt mir sehr gut und ist mal etwas Anderes.

Jens hat den Plattenspieler schon im DIY-Thread beschrieben.

Hallo S. Custom,
das kann ich hier auch gerne nochmal machen...

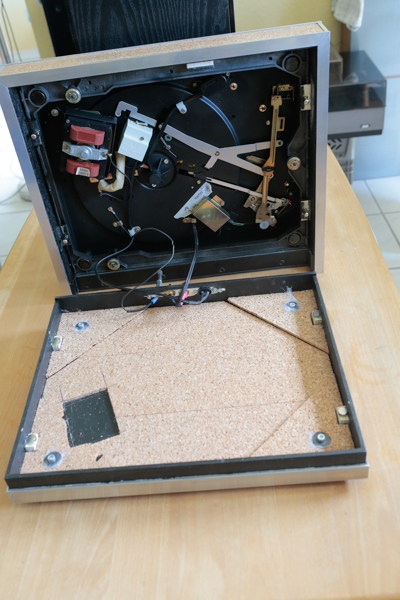

also die Zarge ist zweiteilig... der Unterboden ist nur mit Magneten gehalten, so kann ich das Oberteil aufrecht stellen...

an allen 4 Ecken sind Imbusschrauben mit Einschlagmuttern befestigt, so kann ich den Plattenspieler mit ner kleinen Wasserwage ausrichten... Boden und Seiten sind aus Sperrholz... Boden von innen und Außen mit Kork (transparentem Silikon) beklebt... Aussparung ist für den Motor...

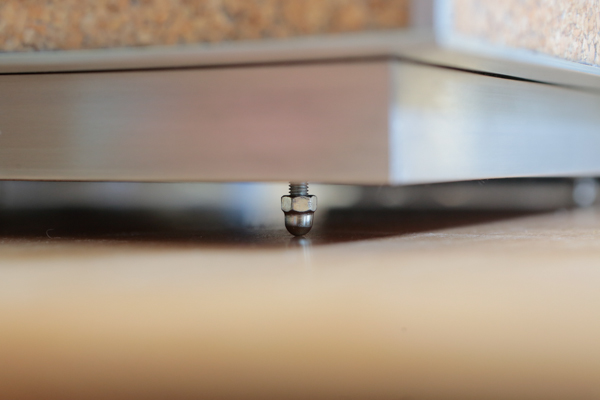

Imbusschrauben sind Außen mit einer Hutmutter versehen zum entkoppeln, zusätzlich habe ich Stuhlnägel aufgebohrt das sie saugend auf die Hutmuttern passen, für empfindliche Unterdründe...

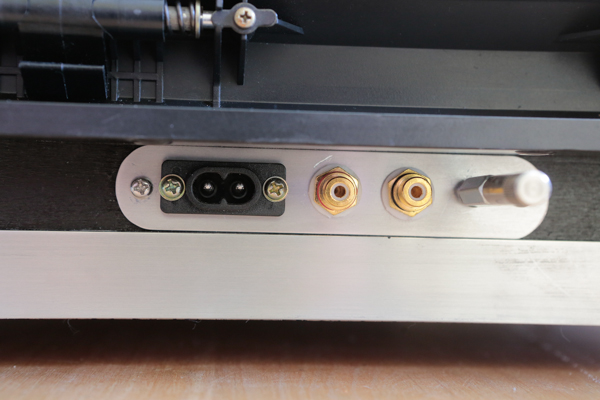

Aunschlussterminal ist aus nem Rest Alu Flachstange gebaut, abgerundet Anschlüsse verteilt angeschraubt fertig... Erdung musste ich etwas verlängern mit ner Distanzmutter...

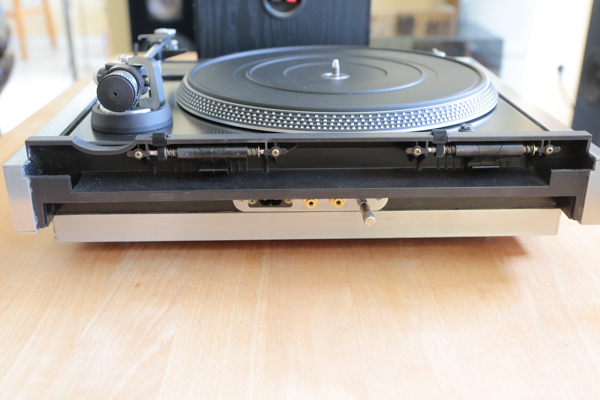

Den Hinteren Teil der alten Zarge habe ich abgeschnitten und wieder an der neues befestigt, damit ich die Haubenaufhängung nicht neu machen muss/selber bauen muss...

Das Alu sind Alu-Flachstangen in verschiedenen Breiten, die man in jedem Baumarkt oder bei glück aufm Trödel findet (ich hatte glück )... Kork ist 4 mm, den findt ma auch in jedem Baumarkt supereinfach zu verarbeiten und sieht gut aus.... Das Alu auf der Ecke habe ich aus ner Kuhlrippe von nem Verstärker Geschnitten und in 90 GRad gebogen, so das es schön auf der Ecke aussieht... Kork und Aluprofile mit transparentem Silikon angeklebt (hält bombig)
Alu geschliffen, leicht poliert und beides mit Bienenwachs/Antikwachs behandelt, fertig...

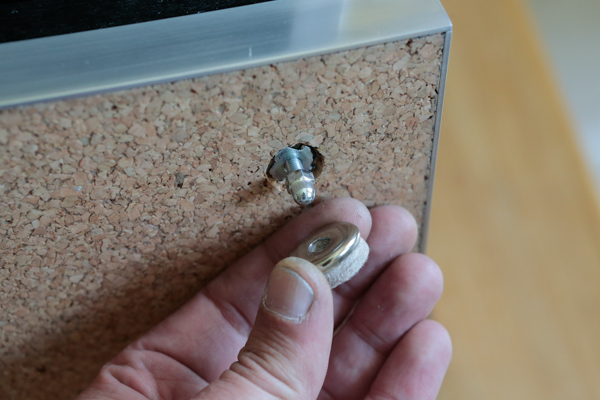

So sieht dann die Entkopplung aus...

Ich hoffe man kann sich so ein Bild vom Aufbau machen und es war einigermaßen verständlich...

Gruß Jens

Hier mein aktueller (ebenfalls DUAL):



Mit "Sonn- und Alltags-Tonabnehmer"
Neenee - der alte ist nur für alte Singles, Holperplatten und Schelllacks.


Über Nobsi mit Porsche-Power in den Radio - das mit dem Wi-Fi 3 will einfach nicht funktionieren.


...in Action - leider bringt einer der 541er (links teilweise im Bild) manchmal ein lästiges Brummen (wie mit "Finger am Signaleingang" und natürlich mit MfB-Unterstützung); einfach so, ohne Veränderung von aussen/ohne Anfassen, so daß das Pärchen leider nicht verwendbar ist.

Fürchtenix: sind die Lautsprecherchassis Magnetisch  abgeschirmt? (so wie bei Centerlautsprechern, sonnst sollten die nicht in die Nähe von nem Bildschirm... usw. stehen)   das könnte evtl. eine Ursache für das Brummen sein...  villeicht den Lautsprecher mal etwas entfernt aufstellen... ein Vesuch ist es wert

Gruß Jens

Kommt mit 99% Sicherheit (dann müsste es etwas besonders "starkes" aus der Über-oder Unternachbarwohnung sein und das würde sich dann auch anderweitig bemerkbar machen) leider nicht Frage.

Wenn ich wieder mehr "Bastelplatz" habe (bin grad am Ausdünnen und hab mir nen netten Arbeitstisch bestellt), geh ich da mal ran/rein.



PS: Hab ich jetzt erst voll wahrgenommen: "magnetisch abgeschirmt" - das sind Aktivlinge und das Problem entsteht im eingebauten Verstärker.

Bis der Sony PS-5550



(vielleicht) wieder läuft, darf sich diese heute beim Ausmisten ausgegrabene Ranz-Möhre




als Tonabnehmer-"Test"-Gerät den Stellplatz verdienen.

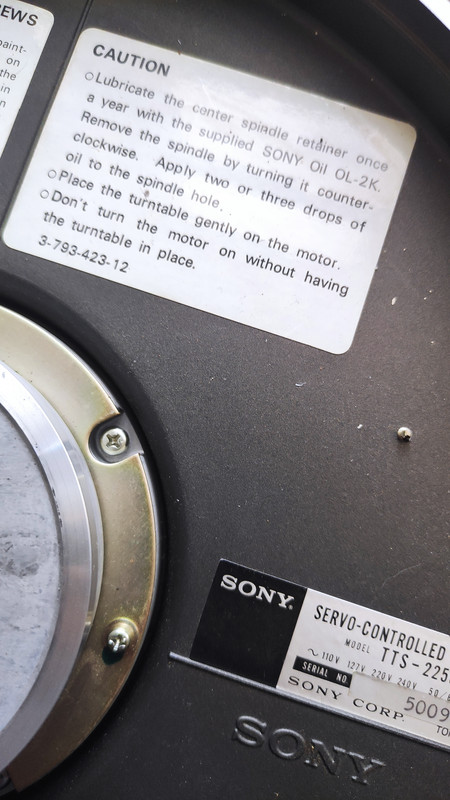

Weiß jemand was für ein Öl man da Ersatzweise nehmen darf?
Ich sehe das Etikett zum ersten Mal...

Ich denke, das Technics Öl wird auch nicht verkehrt sein …
Cu
Rainer

Das Sony Öl ist eigentlich genau das hier

ursprünglich hieß das Engine Turbine Oil.

danke, 14 tacken geht ja noch

Moin

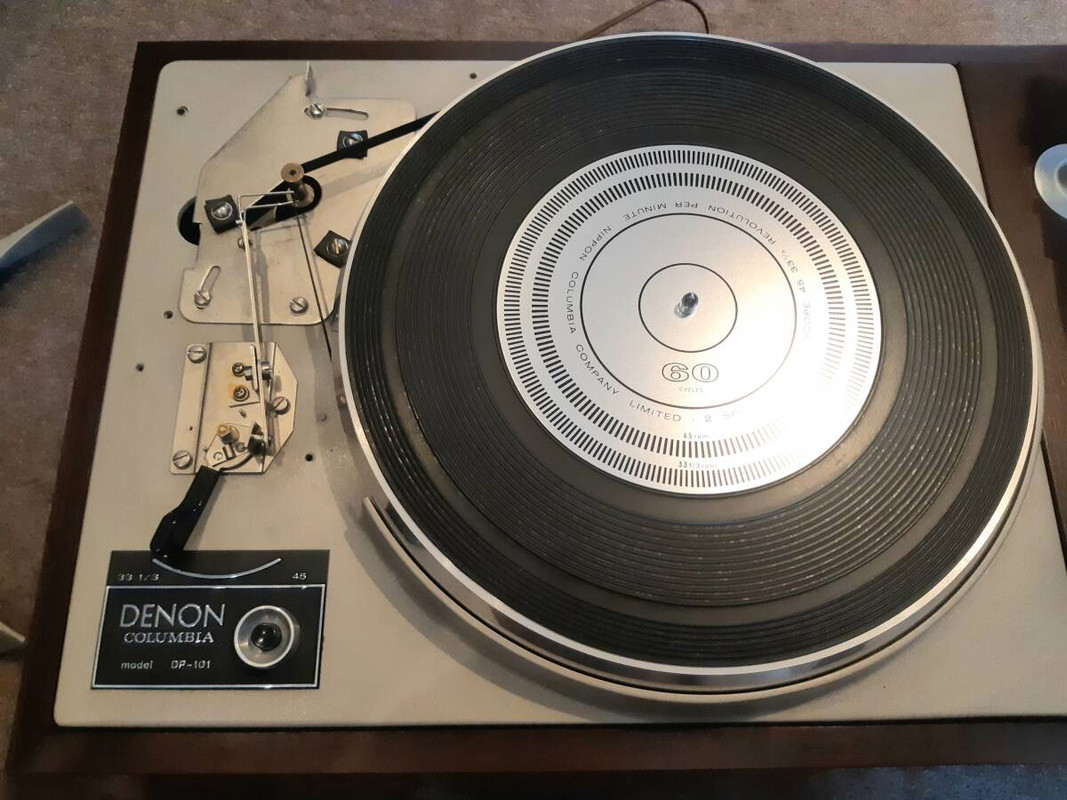

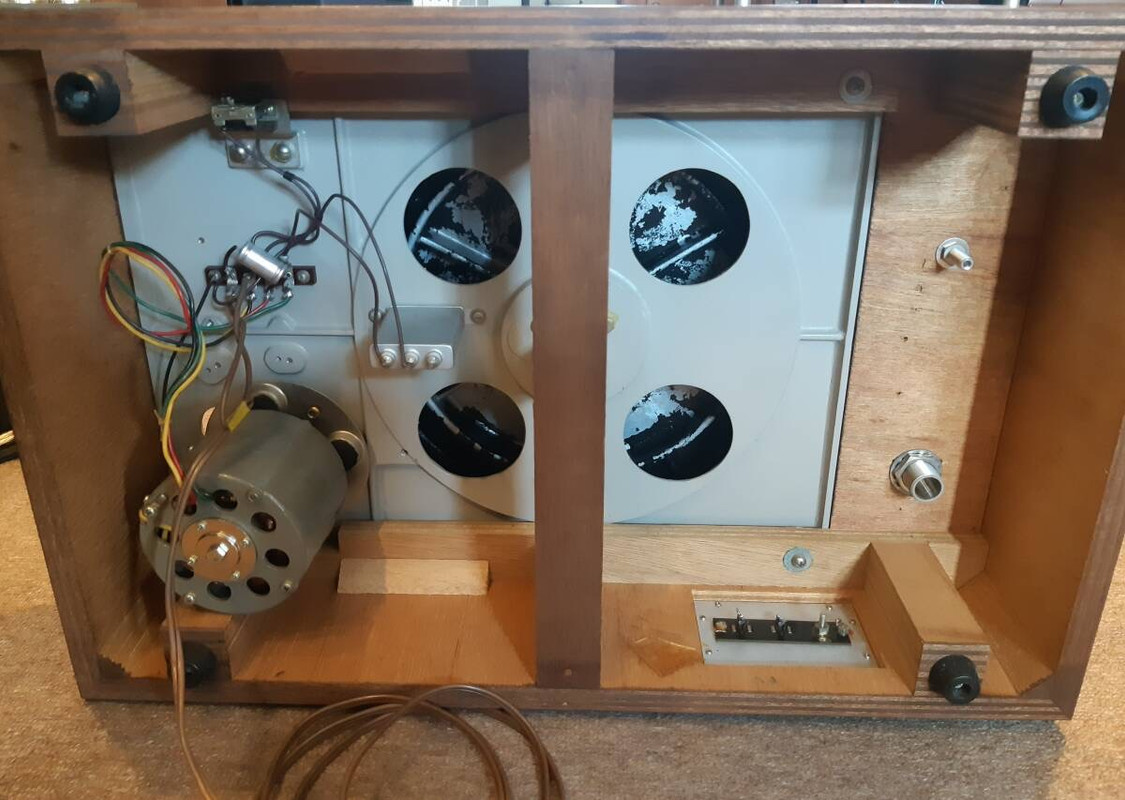

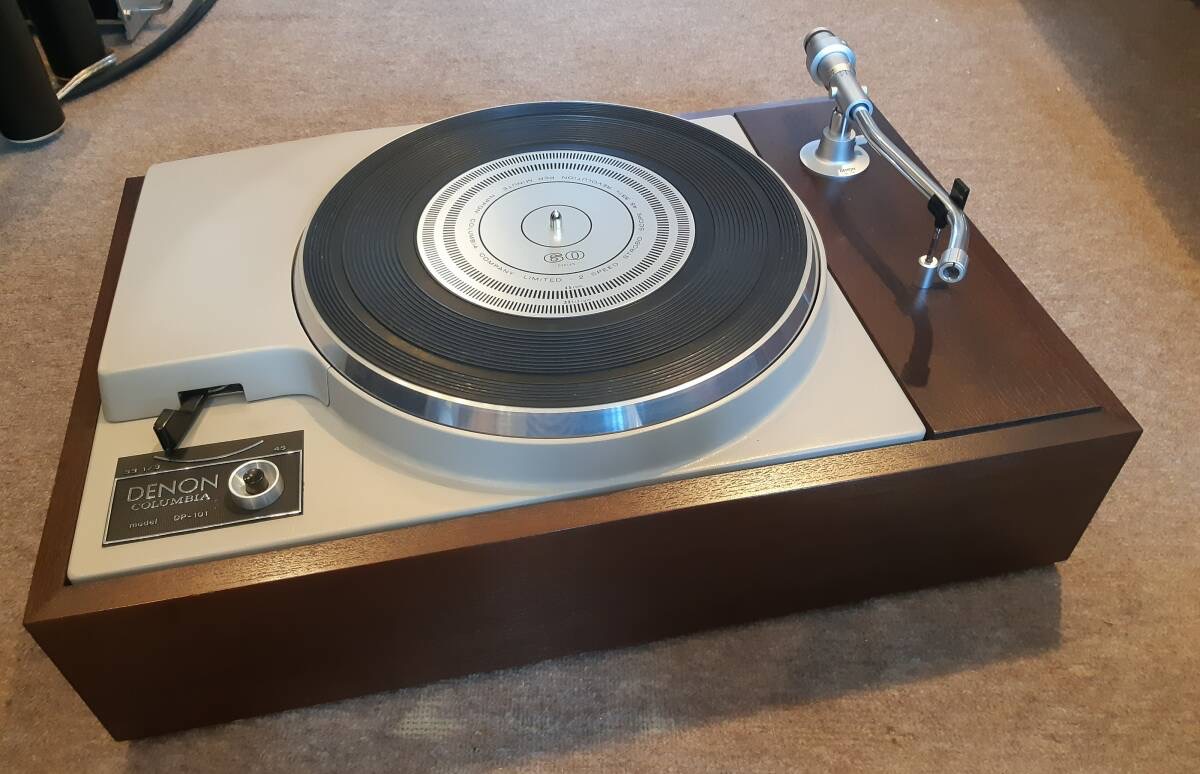

Endlich habe ich so nee  Kiste gekauft , muß noch verschickt werden . Der ist wie aus dem Ei gepellt , nur der Pully 50Herz muß angefertigt werden.

Schöner Dreher, gratuliere zu diesem Kauf des DENON DP-101.

Denon DP-101



LG.....Ha-Die

Schön wäre es gewesen , wenn der originale Tonarm verbaut gewesen wäre .Verkauft leider separat
14 Zoll

Wow, schöner Player!
Von welchen Jahrgang ist der Player, haste den direkt aus Japan?

Gruß : Matze

Baujahr 1968 Neupreis 78ooo Yen und der Kauf war in Japan

Kannst du bitte das Dokumentieren wie die Geschichte mit dem 50er Pulli von statten geht?
Gruß :Matze

Naja .Das Ding wird irgendwann bei mir landen . Dafür ist man ja befreundet
