Dachte es wäre ein Carver.
Hab mich aber schnell noch schlau gemacht, ist wohl einer
Schönes Teil, jedenfalls.
Aus der Abteilung sehr selten. Realistic TM-1001. Viergang, vier Filter. Hatte sehr wenig Verzerrungen im Mitten/Höhenbereich. Es fehlte mir aber ein wenig am vollen Unterbau. Hätte einen Tick mehr Bass haben können. Gehäuse mit Echtholzfurnier.


[Bild: IMG-5349.jpg]

[Bild: img_537718miu1.jpg]

[Bild: img_5356ztc49.jpg]
Danke Peter, das Innenbild zeigt einen klassischen 3-IC-Tuner, bei dem noch nicht auch an der Selektion maximal gespart wurde.
Moin,

nach sehr langer Zeit mal wieder ein Post !

Das gute Stück ist mir im August von meinem Nachbar in die Hände gefallen.
Es waren noch andere Geräte dabei, alles sollte Weg, dahin wo sie nicht wieder zurückkommen Floet

1980 gekauft mit Rechnung, min. 30 Jahre nicht mehr in Betrieb

[Bild: zyUHecWl.jpg]

[Bild: BhyKntGl.jpg]

[Bild: x0tIXpcl.jpg]



Grüße
Arnold
Ok, dann will ich auch mal.

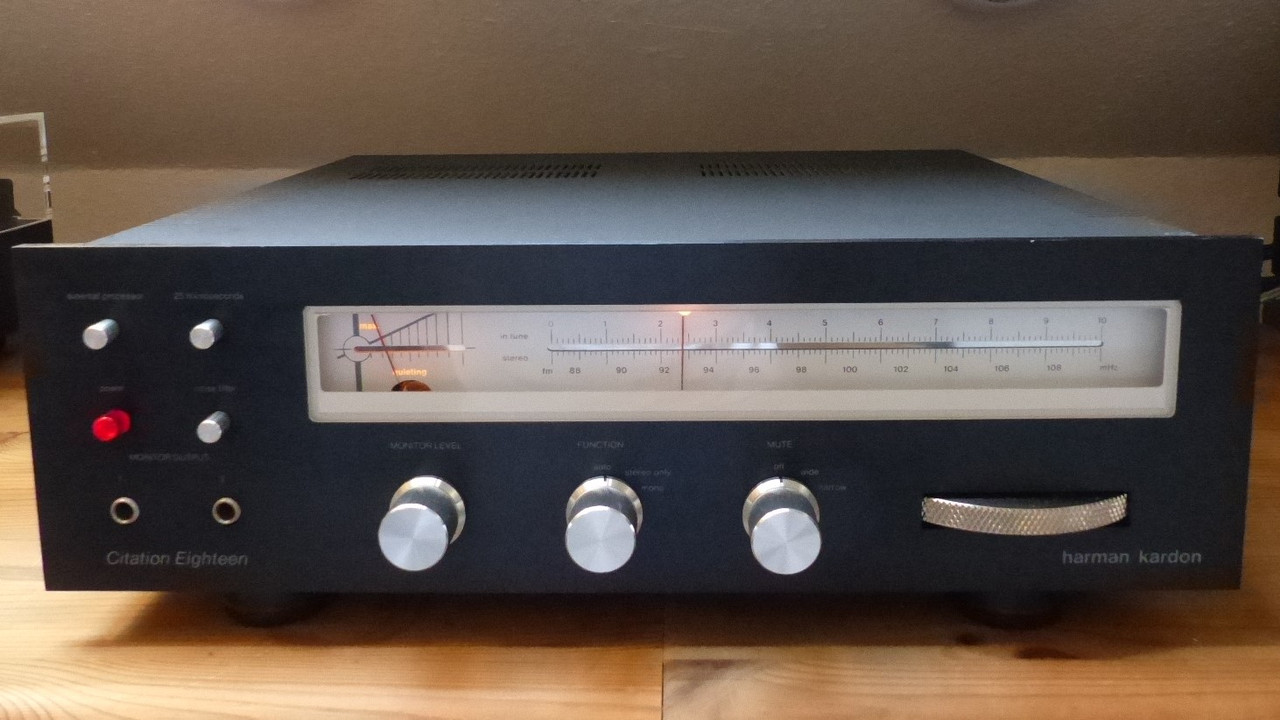

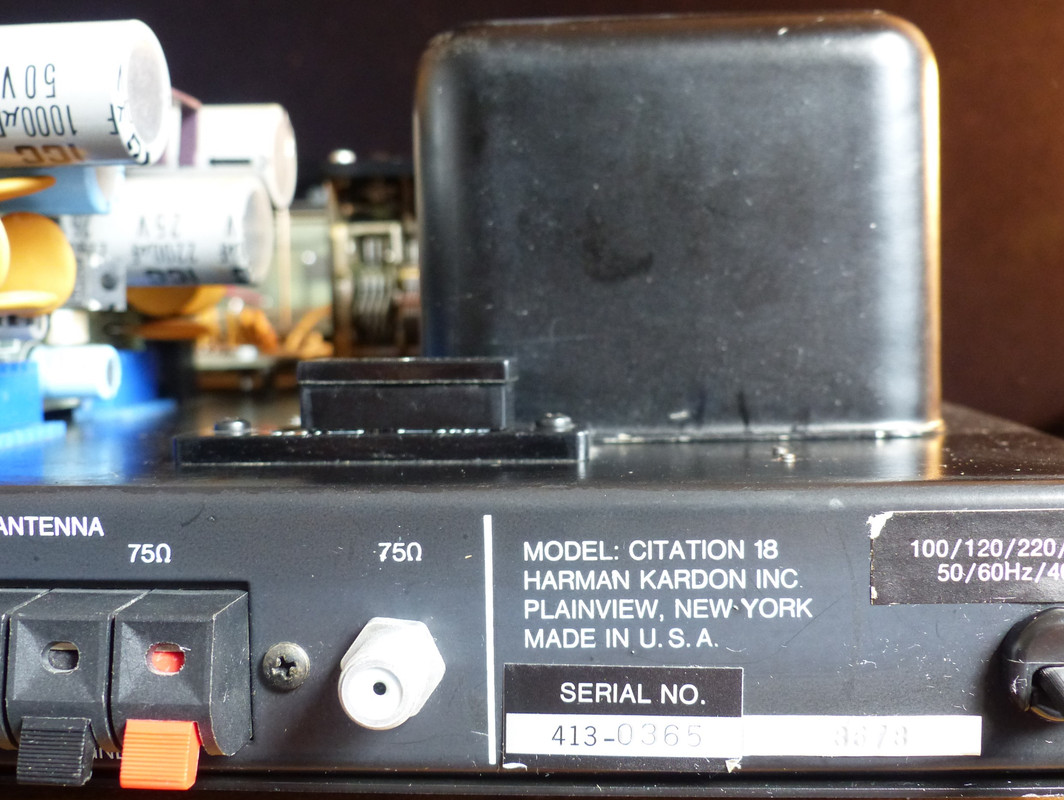

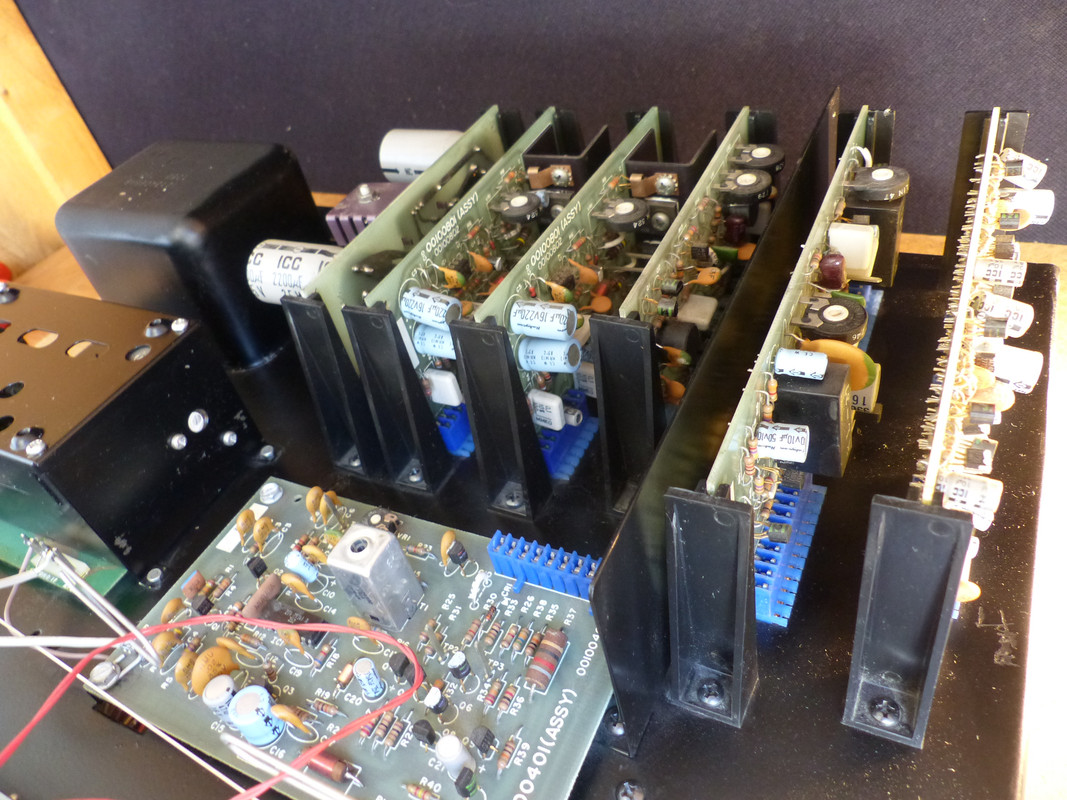

Harman Kardon Citation 18:


[Bild: P1080828-2.jpg]


[Bild: P1080804-2.jpg]


[Bild: P1080800.jpg]

   Gruß
     Thomre
Danke für die Einblicke.
Wesentlich im ungewöhnlich ausschauenden Inneren dieses Radios ist die zentral liegende ZF-Leiterplatte mit zwei keramischen Filtern. Im Frontend arbeiten in zwei Vorstufen und dem Mischer Dual-Gate-Fets, für die lokalen Schwingungen ist ein IC verbaut. Für die aktiven BE habe ich nur HK-Nummern in den Unterlagen gefunden. Besonders bei nötigem Ersatz eines ICs muß man also etwas grübeln, aber die Unterlagen enthalten den Hinweis für die Anschlußlötmöglichkeit eines Tuningmeters.
Okay, hier mal auch was von mir.
Marantz 20 mit Oszi-Röhre:

[Bild: Marantz-20b.jpg]

Von hinten:
[Bild: p1020981h7sq.jpg]
[Bild: p1020492y824.jpg]

und von unten:
[Bild: p1020489n7fd.jpg]

und sehr liebevoll gemachter Kabelführung:
[Bild: p1020472680p.jpg]
[Bild: p10204817jkg.jpg]

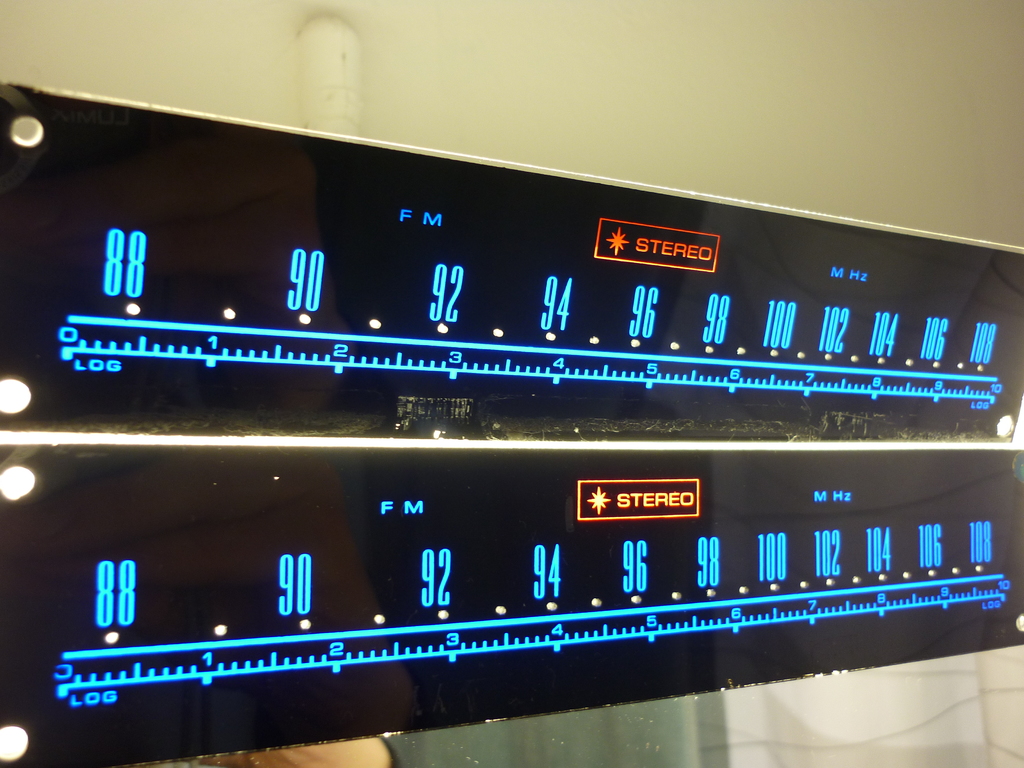

Hier sieht man die Skalen von zwei verschiedenen 20. Wie man deutlich erkennen kann, wurde jede Skala für jedes Gerät extra angefertigt. Die runden gelben Löcher wurden in jeder Skala anders gebohrt, damit der Zeiger auch wirklich dort stand, wo der Sender war. Deutlich zu sehen, z.B. an der 90: an der unteren steht der Punkt bei der 0, an der oberen zwischen der 9 und der 0.
Später nannte man das beim Marantz 19 Receiver "Custom calibrated". Lol1
[Bild: P1040093.jpg]
Schmuckes Teilchen Thumbsup
SchmuckE Teilchen.
Ich finde auch den H/K optisch sehr ansprechend.
Moin Martin,
jo, hast recht Thumbsup
Ein wunderschönes Gerät!
"Custom calibrated".  ist natürlich was besondes Individuelles!
Böse Zungen würden sagen, weil sie den Abgleich nicht gleichmäßig mit den Teilen konnten, haben sie die Skale angepaßt. Wink3
Das Gerät zeichnet sich durch einige Schaltungsdetails aus, u.a. die Mischerbaustufe im FE oder die aufwendige ZF mit 4 Verstärkerstufen und anschließendem 4-stufigen Begrenzerverstärker aus und im Stereodekoder werkeln Optkoppler aus Glimmlampen und Fotowiderständen.
Bei Arbeiten im NT oder an der Osziröhre immer an die recht hohe Spannung von 500V und auch daran denken, dass die Heizspannung nicht potentialfrei ist, weil die einseitig auf -500V liegt.
Ja, die Sache mit der Skala hat mich auch zum Schmunzeln gebracht, vor allem weil sie deswegen ja beim 19er extra ein Schild zusätzlich auf die Front geklebt haben und damit die Schrift " fifty RMS fifty" überklebt wurde! ;-)

Keine Sorge, an dem Gerät mache ich nichts. Vielleicht sollte man mal die blauen Axialelkos erneuern denke ich gerade. Aber der 20er ist bei mir selten in Betrieb und funktioniert auch. Ein zweiter fristet im Keller sein Dasein, ist aber defekt und außerdem in schlechtem Zustand, weswegen ich keine Ambitionen habe, den herzurichten.

Die Bilder sind alt, ich hatte das Gerät damals nur offen um es zu reinigen und um einen Wackelkontakt zu entfernen. Ich weiß nicht mehr wo genau der war, wahrscheinlich irgendwas nach Masse.
Fun fact am Rande: Den Wackler hatte schonmal jemand vorher mit einem halben Weinkorken  (eigentlich ein Plastikkorken) versucht zu "reparieren". Hat sogar mehr oder weniger gut geklappt:

[Bild: p1020495w8yc.jpg]

Das ist die Treiberplatine für das Oszi:
[Bild: p1020476h830.jpg]

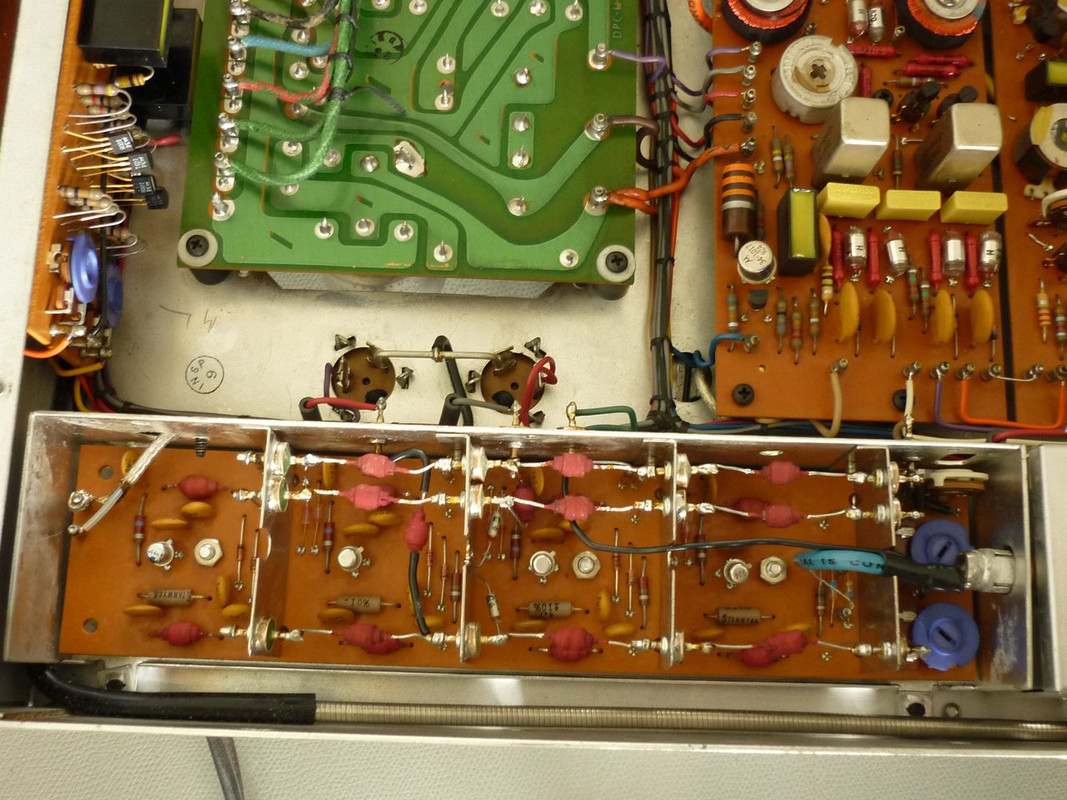

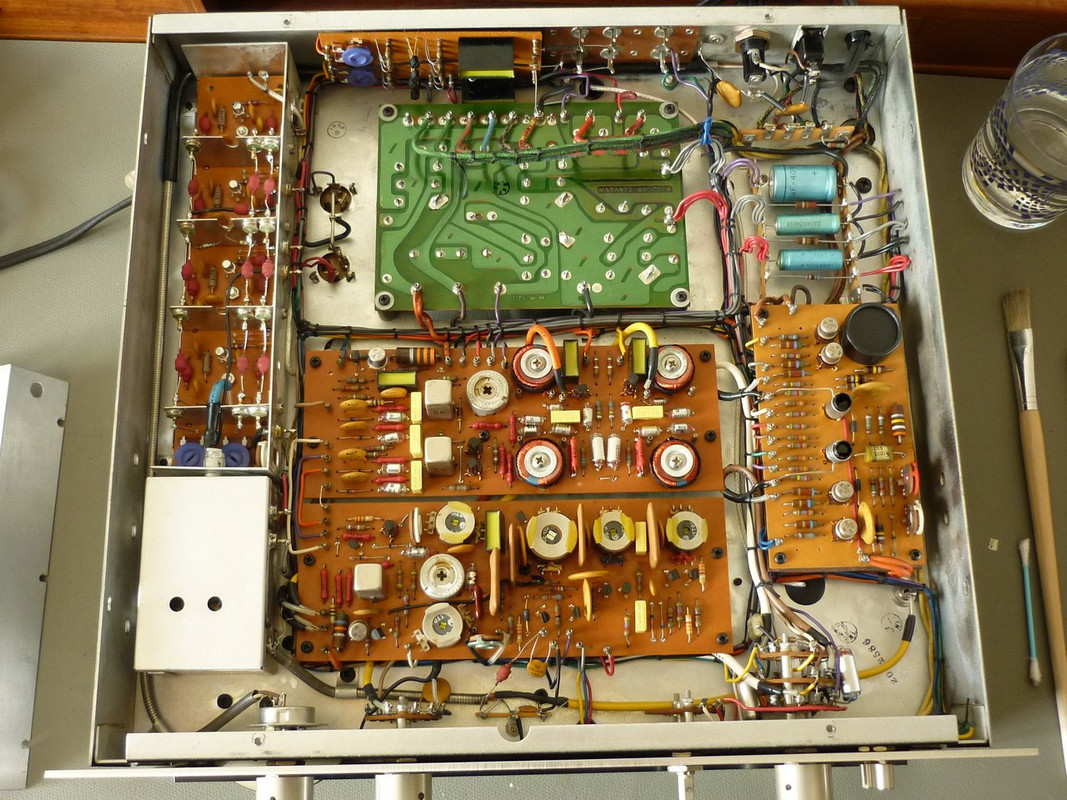

Hier noch ein paar Impressionen:
[Bild: P1020486.jpg]
[Bild: P1020484.jpg]

Das Service Manual ist übrigens im Gegensatz zu den späteren Japan-Receivern sehr umfangreich und hat über 70 Seiten.
Mal wieder was zum JVC TX-900 Speicherproblem (#3917) :

heute mußte mal erneut der MN1203 ausgetauscht werden. Wie immer - ein schonmal gewechselter älterer MN war wieder brauchbar.
Ich habe dann mal im Netz diesen MN1203 auf japanischen Seiten recherchiert und dabei für einen Trio Tuner KT-9X, wo dieser MN auch verbaut ist, folgendes gefunden (Googel Übersetzung):

Beschädigung des Voreinstellungsspeichers Der Voreinstellungsspeicher wird in MN1203
des CMOS-RAM gespeichert. Ich vermute, dass dies daran liegt, dass der MN1203 beim Einschalten Rauschen empfängt, aber es ist schwierig, die Ursache zu identifizieren. Dann, um die Impedanz zwischen der MN1203-Stromversorgung VDD und VSS zu senken, fügte ich einen 22uF 16V-Elektrolytkondensator hinzu und das Phänomen verschwand. Selbst wenn dieser Elektrolytkondensator hinzugefügt wird, gibt es kein besonderes Problem mit der Schaltung.

Kann das den dauernden Ausfall des MN evtl. beenden ?

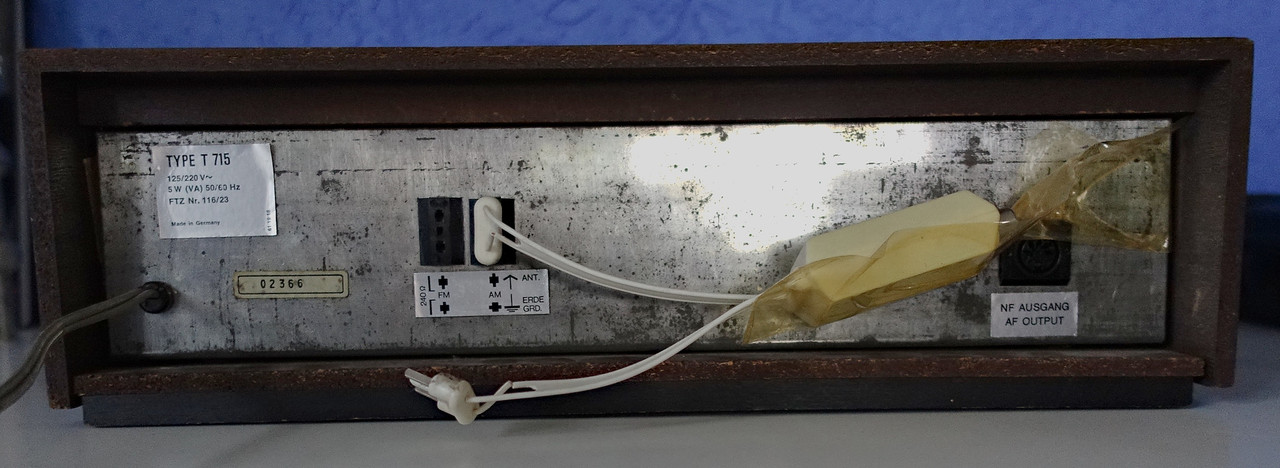

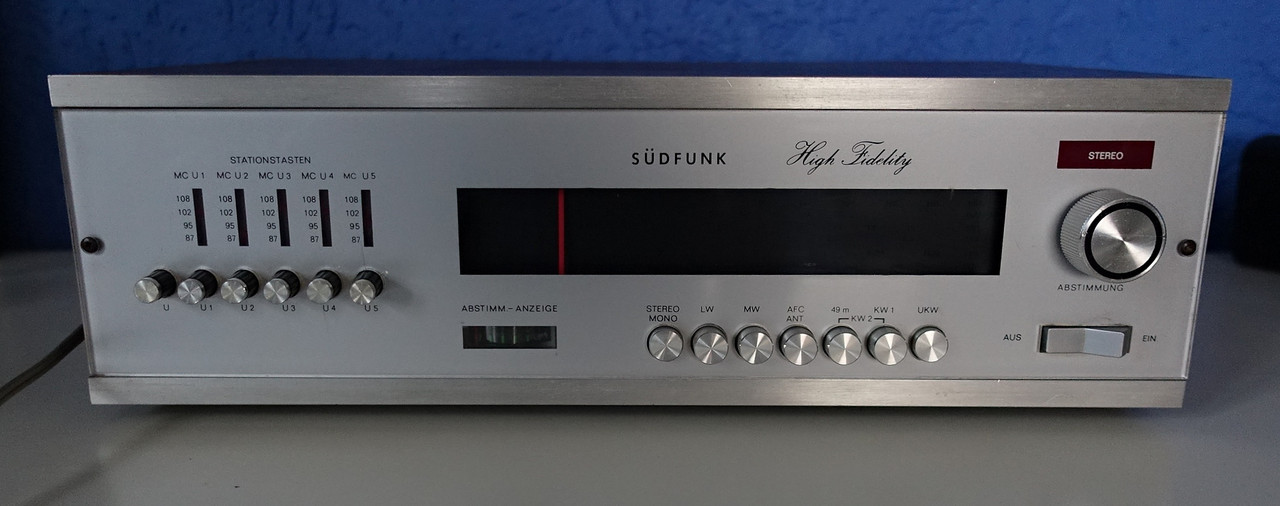

Bevor das Südfunk T 715 Ladio auf die Reise geht und der VK Beitrag im Nirvana versinkt  soll es auch hier vorgestellt werden.  Drinks

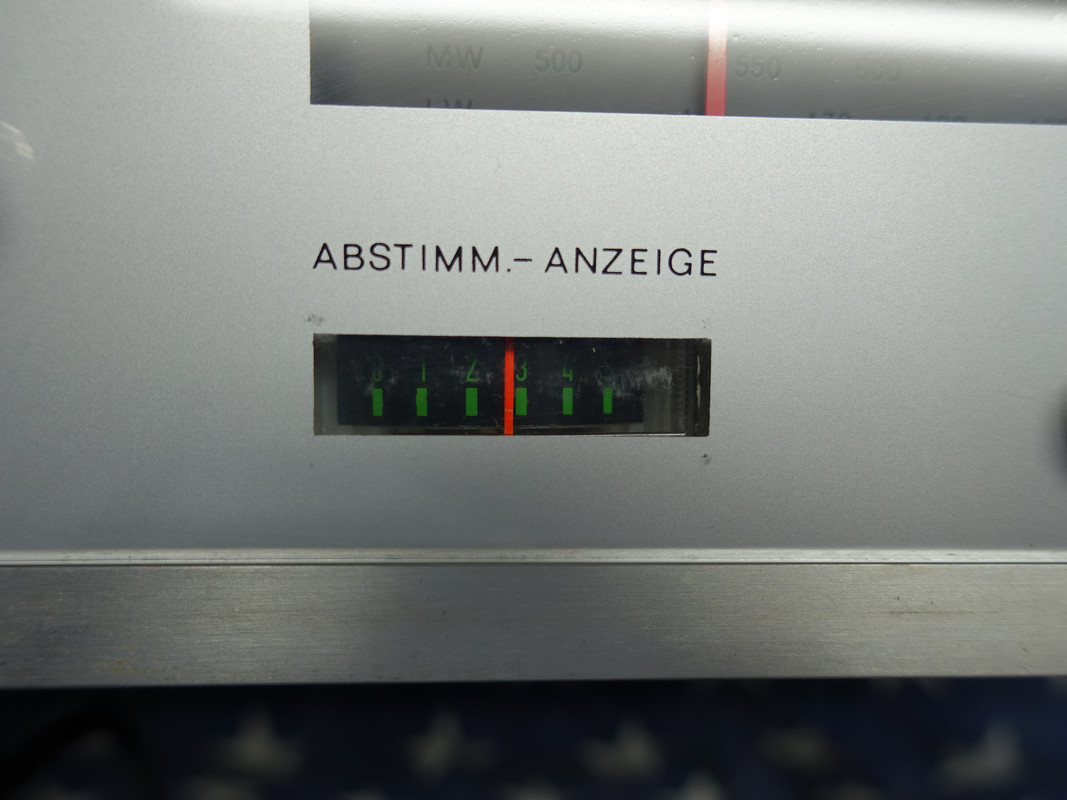

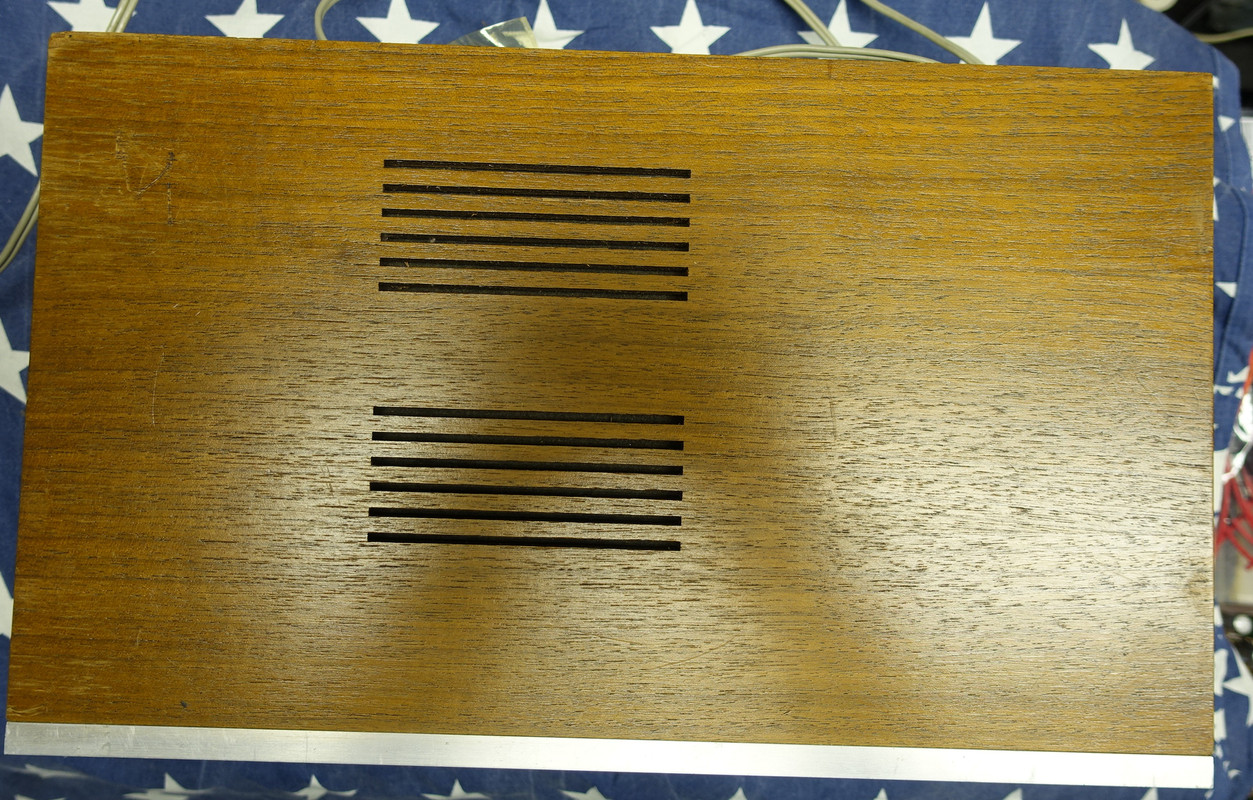

(08.01.2023, 16:47)sankenpi schrieb: [ -> ]Mal aus der Versenkung holen, mit Bildern...
[Bild: DSC03967-1.jpg]

[Bild: DSC03968-1.jpg]

[Bild: DSC03969-1.jpg]

[Bild: DSC03971.jpg]

[Bild: DSC03976-1.jpg]

[Bild: DSC03977-1.jpg]

Der Tuner ist insgesamt in einem rettungswürdigen Zustand. Die .......
 copyright by sankenpi  Thumbsup

Vielleicht kann Stefan wenn er die Beleuchtung wieder hergestellt hat noch nen schönes Bild mit leuchtender Skala und Abstimm-Instrument ergänzen, ist der Tuner wert.
Dann aber eine Stereo Sendereinstellung nicht vergessen, wg. der knallroten Stereolampe. Bitte. Danke.
Und auch den ST G3 von Technics retten wir mal, weil noch nie gezeigt, aus nem Ablagethtread rüber
(02.02.2023, 00:46)HifiChiller schrieb: [ -> ]Ich habe einen Technics ST G3 ....

[Bild: IMG-20230201-222308-edit-7543639197806.jpg]
Copyright by dem Chiller aus den Westwoods.. Wg. KKMP Verbundenheit spare ich mir mal Olaf (der meinen Hinweis locker übersehen hatte) zu fragen.  Freunde

Den nächsten Tuner den ich zeige ist aber dann wieder echt von mir. Muss dingsda aber erst aus seiner Erholungsabwesenheit-von-home-Reise zurück sein.
Wird also noch nen Tage dauern.
Ein paar Einsteiger - & Minituner :

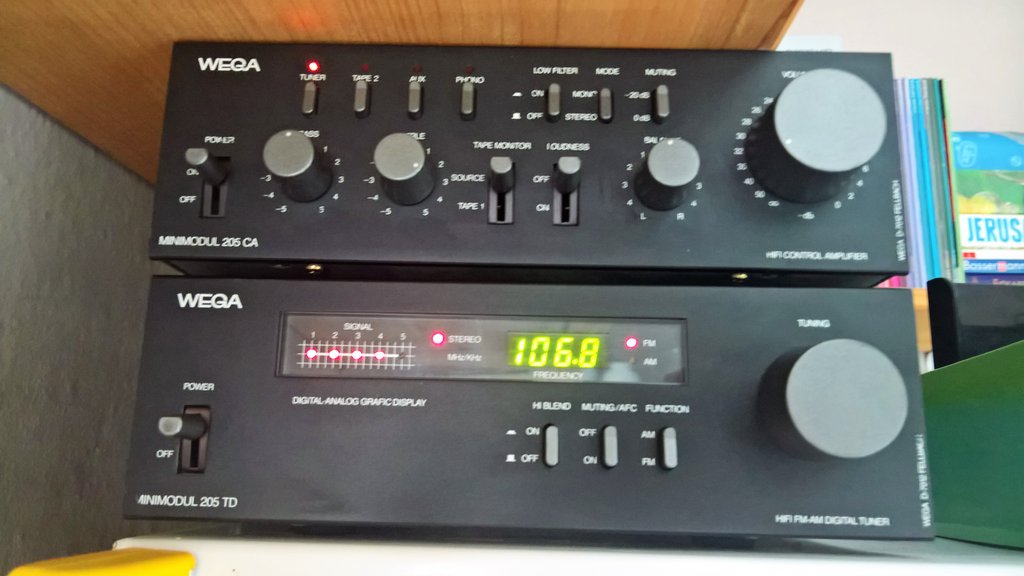

WEGA MINI MODUL 205 TD täglich im Einsatz/Küche :

[Bild: wega-k-che-radio.jpg]

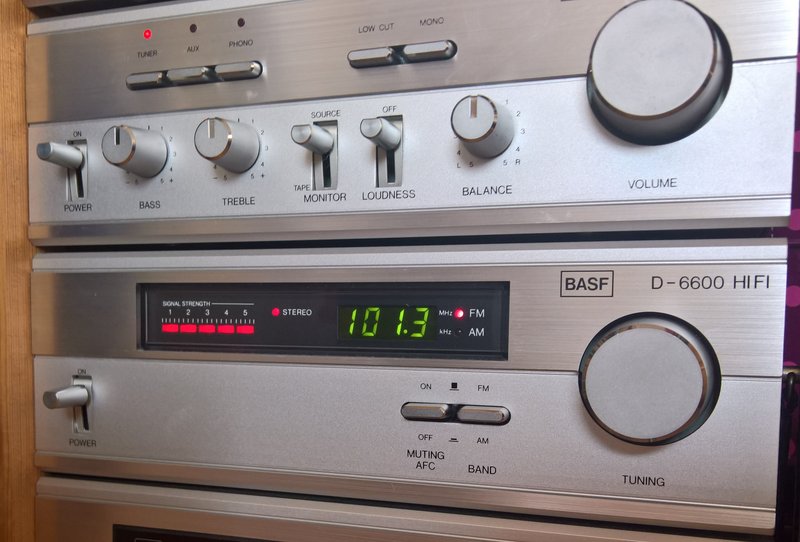

 BASF  D 6601 wöchentlich im Einsatz / Arbeitszimmer :




[Bild: basf-tuner-klassik-rad.jpg]

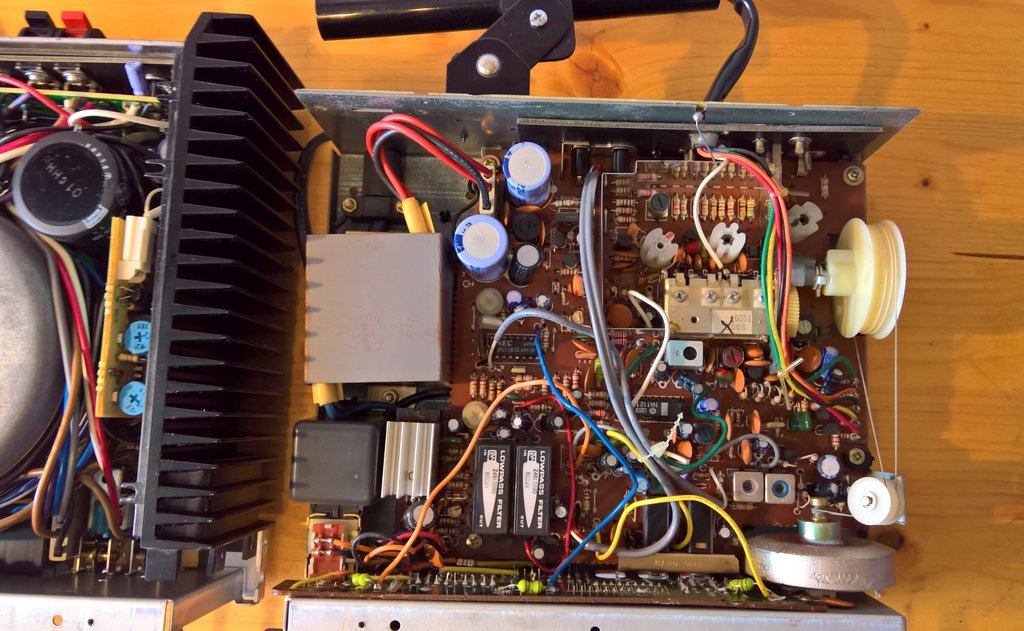

Geschwisterliches  BASF/WEGA Innenleben :


[Bild: basf-tuner-offen.jpg]

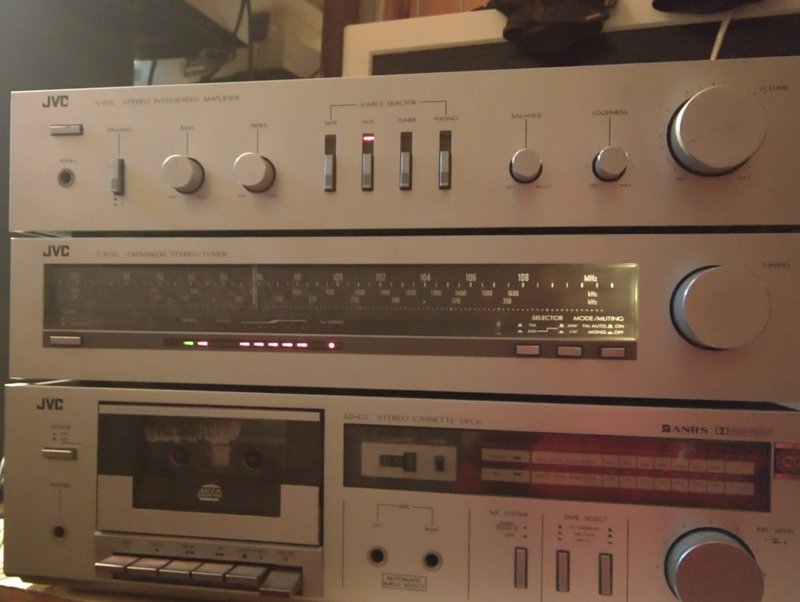

JVC T-10XL, immer im Einsatz, wenn im Keller Licht an ist :



[Bild: jvc-keller.jpg]



Gruß
Peter(nice2hear) gibt es eigentlich eine Liste der insgesamt vorgestellten Tuner? Beispiel: LAB ZERO genügt wenn 1x erwähnt und nicht 7x.
You know?
(05.02.2023, 12:36)nice2hear schrieb: [ -> ]copyright by sankenpi  Thumbsup

Vielleicht kann Stefan wenn er die Beleuchtung wieder hergestellt hat noch nen schönes Bild mit leuchtender Skala und Abstimm-Instrument ergänzen, ist der Tuner wert.
Dann aber eine Stereo Sendereinstellung nicht vergessen, wg. der knallroten Stereolampe. Bitte. Danke.

Moin, klar kein Thema, mache ich sobald er da ist, ich sollte sogar die passenden Leuchtmittel hier haben.
Stefan, prima.
Volker, nein gibt es nicht. Ggf ne Aufgabe für nen Rentner der nicht mehr arbeiten geht?

Ich nutz immer die Threadsuche unten rechts zum Check. Darum ist es wichtig dass die Leute nach dem Syntax Marke xx-yyy beschriften wenn’s passt. Beim Lab Zero türlich nicht mit - Grin

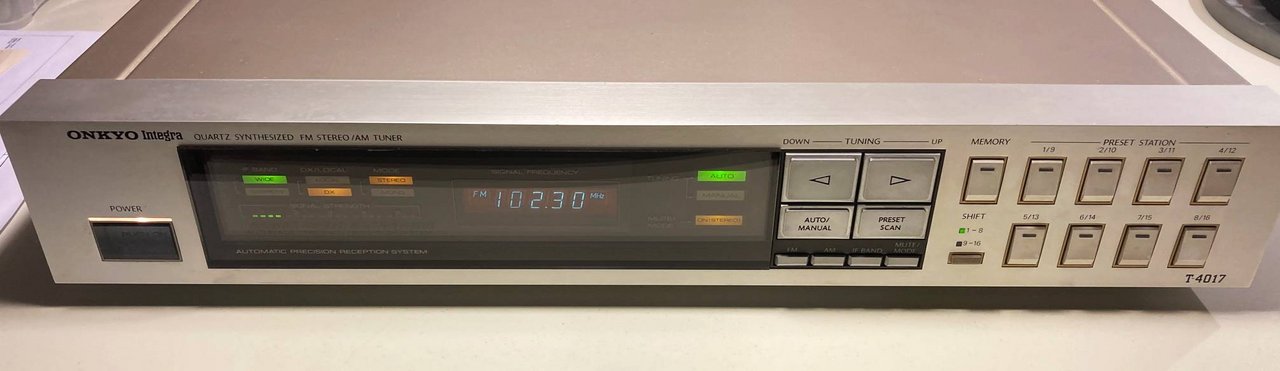

Ein Tuner aus der Onkyo Integra Reihe, der T4017 - Mitte der 80er Jahre gebaut ...

Von vorne...
[Bild: T4017-front.jpg]

mit offenem Gehäusedeckel, der Drahtverhau hinter der Front macht die Sache etwas unübersichtlich...
[Bild: T4017-offen.jpg]

die Rückseite...
[Bild: T4017-r-ckseite.jpg]

Soll nicht ganz billig gewesen sein - wohl so um die 900 DM ?

Gruß
Phil

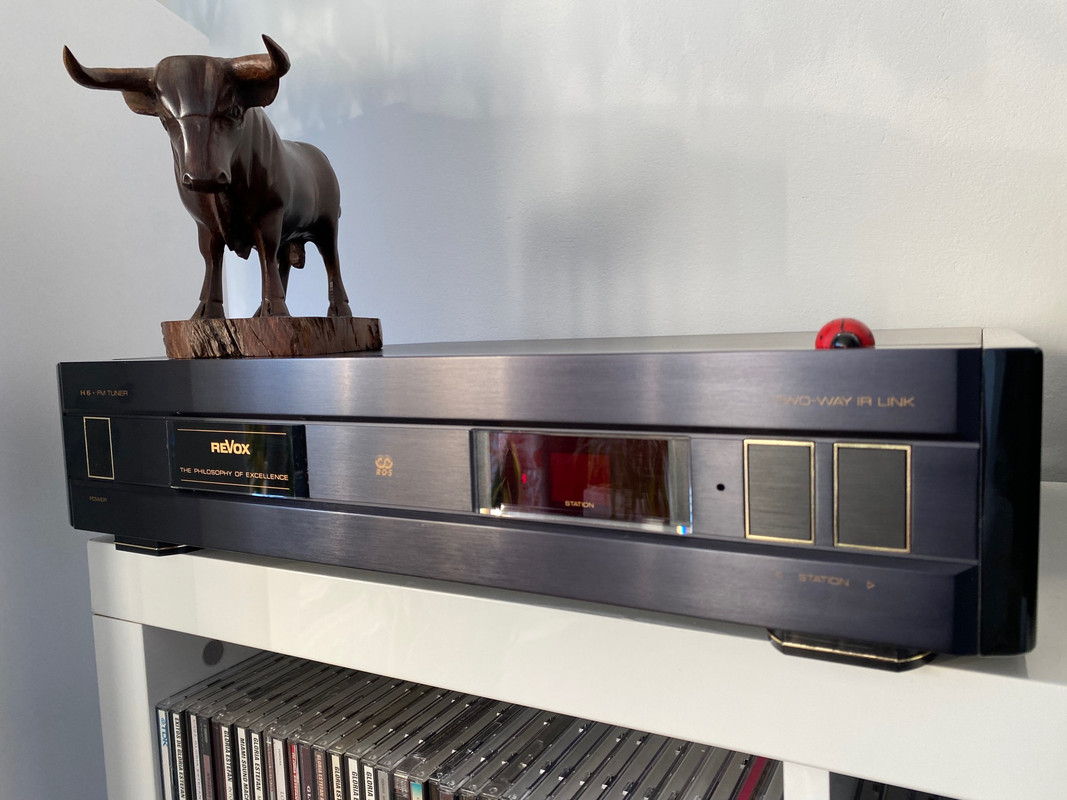

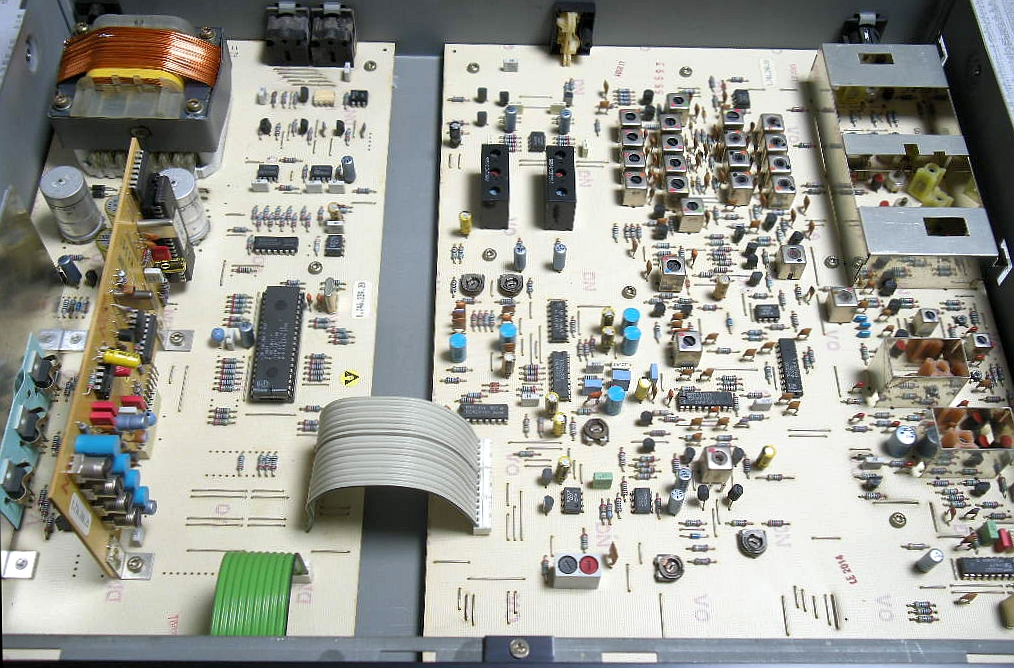

Wenn ich die Bilder hier so sehe, bin ich auf meine Revox Tuner (ich habe den B160 und 2Stk. H6) wirklich stolz, sehr aufgeräumt gebaut, keine Kabel kreuz und quer und der Empfang ist aussergewöhnlich gut:


[Bild: IMG-6871.jpg]



[Bild: H6.jpg]


Das einzige was mich stört, dass die Platinen keine Bauteilbeschriftung haben.
Thumbsup Einen H6 habe ich auch noch in (leider recht seltener) Benutzung. Im Gegensatz zu manchen Nachfolgern gibt es zumindest einen Schaltplan, die Bedienung muß man allerdings mögen.
Wenn er gut zurecht ist, kommt er mit top Empfangsleistungen, wenn er aber in der Empfindlichkeit schwächelt, kann es schwierig werden die Ursache zu finden, und das liegt nicht unbedingt an fehlenden Bestückungsunterlagen. Wink3

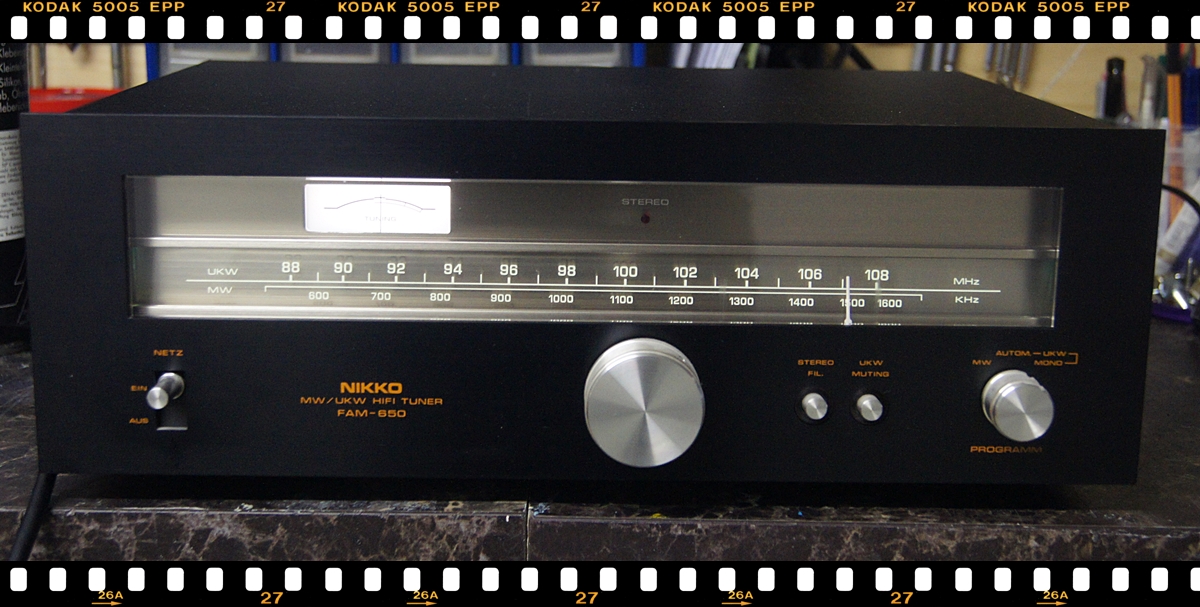

NIKKO FAM-650 aus 1978

[Bild: FAM650.jpg]

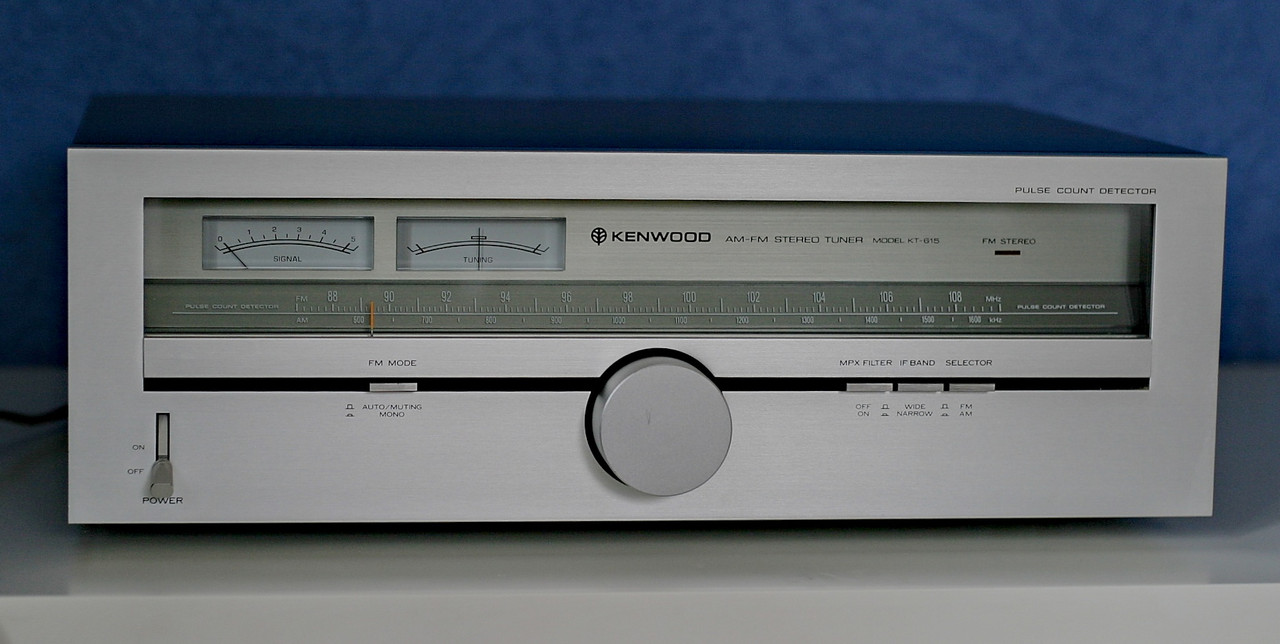

Die Skala erinnert mich doch stark an die Kenwood Skalen von KT615/815/917/6500


[Bild: IMG-7694-1.jpg]

[Bild: IMG-5552-1.jpg]
Und mich an den Palladium NST 7000:
https://www.radiomuseum.org/r/neckermann..._7000.html
