(14.10.2023, 09:01)Bastelwut schrieb: [ -> ]Ich habe einen Saba MD 292 der Ärger macht.
Es kracht und rauscht, wie bei einem defekten Verstärker.
Egal wo auf der Skala, egal ob Muting oder AFC, egal ob Sender drin oder nicht, egal ob über eine der Feststelltasten oder nicht?
Netzteil? Ausgangsstufe?

https://www.meergans.org/restauration-eines-saba-md292/

Zuerst alle Steckkontakte entkrachen, danach kannst den om dg2dbm hier fragen wie man richtich hinbastelt ...

Habe inzwischen Steckverbinder oder Lötstellen im Verdacht. Ausgeschaltet, nach drei Stunden eingeschaltet und seit zwei Stunden völlig störungsfrei

Hier ist ein Technics ST-9038 eingetroffen, ich muss den noch anschließen.

VG, Tony

Noch ein schöner Luxman im Original Palisander Gehäuse

Aus dem Katalog

(14.10.2023, 13:50)Bastelwut schrieb: [ -> ]Habe inzwischen Steckverbinder oder Lötstellen im Verdacht. Ausgeschaltet, nach drei Stunden eingeschaltet und seit zwei Stunden völlig störungsfrei

Nicht entkracht, der Frager hat Verdacht,
nach drei Stunden völlig störungsfrei, ein Selbstreparierer ebend,
oder der böse Nachbar hat die Höllenmaschine ohne Störschutz endlich abgeschaltet.
Welche Freude!

Den schönen Philips durch nen ollen Saba ersetzt.

(19.10.2023, 10:39)proso schrieb: [ -> ]Den schönen Philips durch nen ollen Saba ersetzt.

Tja...so isset manchmal

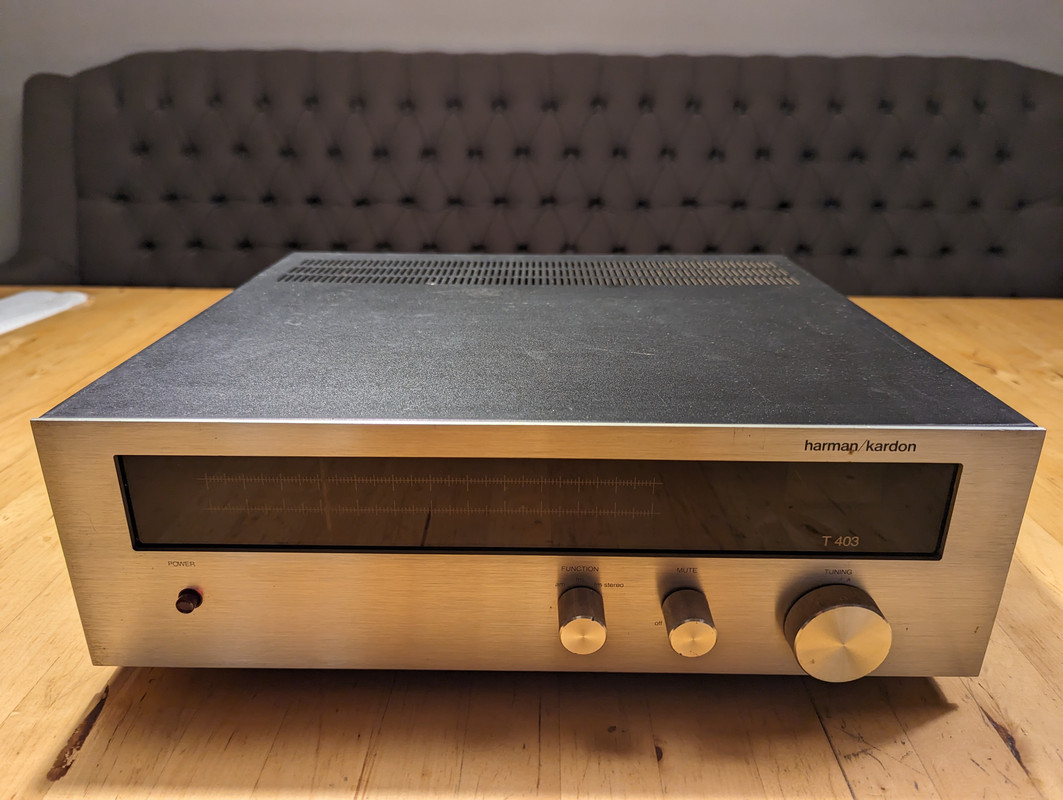

So....der heutige Fang würde wenigstens grundgereinigt.
Ein Recht einfacher Tuner, der im momentanen Zustand so gut wie nicht empfängt. Also ich höre gerade NDR Kultur völlig verzerrungsfrei und ohne Rauschen wunderschön in Mono, aber das (funktionierende) Instrument steht fast auf Null und das stufenlos über Poti verstellbare Muting schaltet selbst in der geringsten Stärke auf Stumm.

Verändert sich das Verhalten „etwas“ wenn du auf NDR2 umstellst, der sicher mit wesentlich mehr Leistung abstrahlt. Kommt der Zeiger aus der Ecke?
Zuerst müsste man nen Grundabgleich machen um zu sehen ob’s damit zu lösen ist oder doch ein Defekt vorliegt.

Die Nadel hat minimalen Ausschlag bei starken Sendern. Funktioniert definitiv.
Ich weiß...Tuner "klingen" nicht.
Dieser weiß es Gott sei Dank nicht und klingt selbst bei Minimalempfang richtig gut...ich würde es
mit "saftig" beschreiben wollen.
Wäre er eine Woche früher in den Kleinanzeigen gestanden, hätte ich mir den Saba MD 292 definitiv
nicht gekauft...jetzt habe ich halt zwei
Ein Abgleich muss definitiv gemacht werden. Ich denke, ich werde ihn zum Anlass nehmen mich mal
intensiver mit dem Thema auseinanderzusetzen.

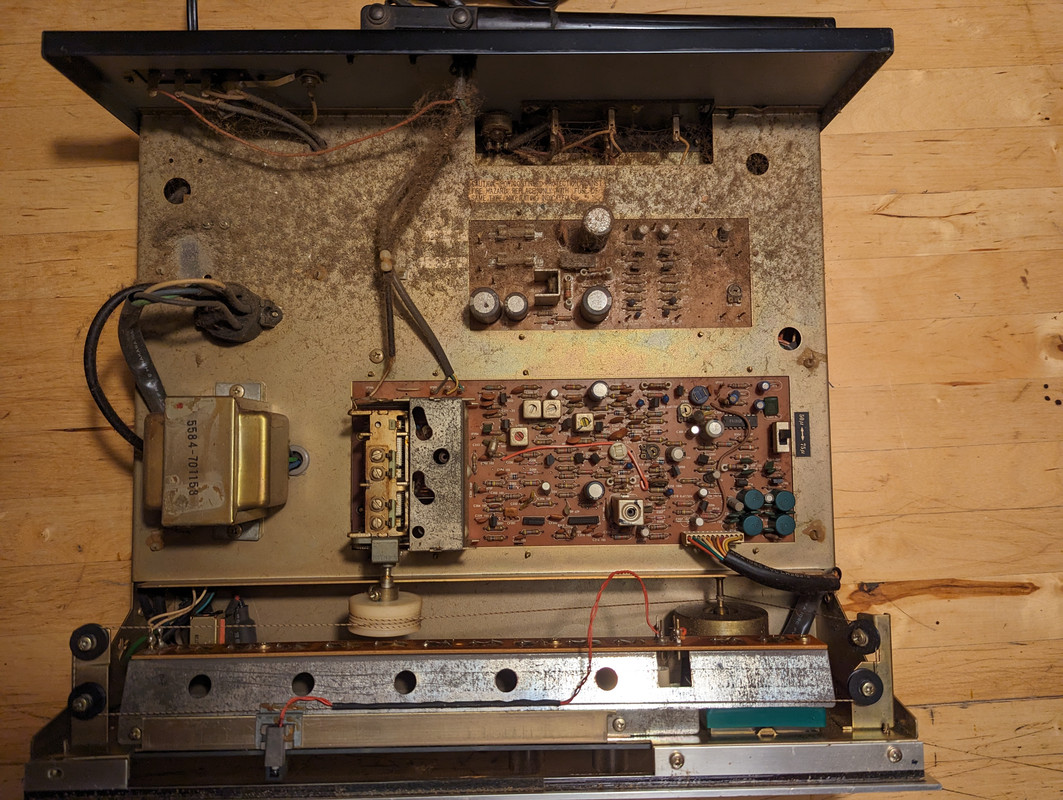

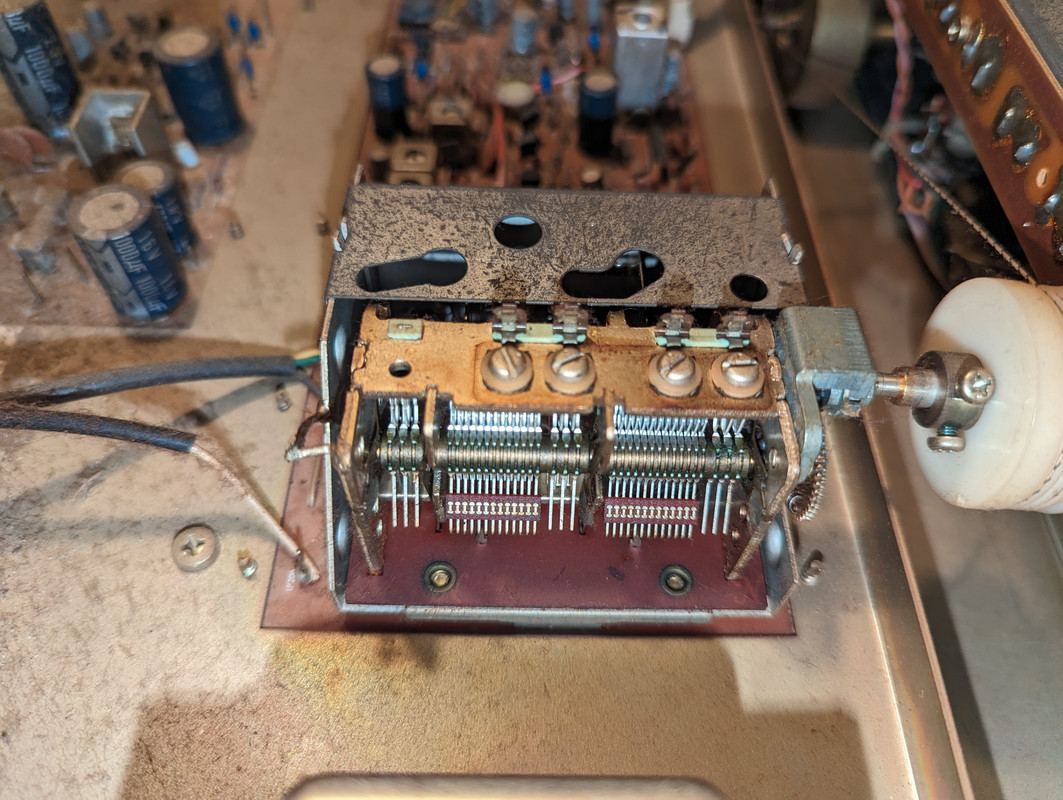

Hier nochmal in scharf:

Danke für die scharfen Bilder!

Das ist einer aus der Vor-3-IC-Zeit mit nur einem für die Stereodekodierung,
der für das Elend kaum was kann, längliche ZF-Verstärker lassen mer ma außen vor.
Offenbar wurde neben der Netzkabeldurchführung kürzlich die Schelle entspannend gelöst,
nur an welchen beiden Schrauben sollte man bei Eckezeigertunern drehen?
Drehste falsch kümmt Mittelwelle, ein schneller Grundabgleich ...

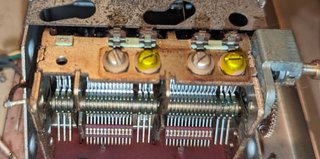

Martin, zum Anfang kannst du im Eingangsteil/Frontend an den 2 "gelben" Trimmern (die andern sind für AM) am Drehko versuchen etwas zu optimieren (Sender im mittleren Bereich, so bei 98 MHz oder in der Ecke einstellen). Regeln:
- alte Stellung merken
- vorsichtig u. erst nur wenig in beide Richtungen verdrehen
- abwechselnd versuchen am Instrument nen Optimalwert zu erreichen
- wenn vorhanden Kunsstoffschraubendreher verwenden sonst normalen probieren
- Schraube nicht rausschrauben...

ICh dachte mit denen stellt man den Empfangsbereich, nicht aber die Stärke ein?

Den Empfangsbereich, also die Empfangsfrequenz stellt man am Ozillatorkreis ein, das ist der ganz linke Kondensatorkreis im Bild oben, der in diesem Frontend Model "oben" am Drehko keinen Trimmer hat.

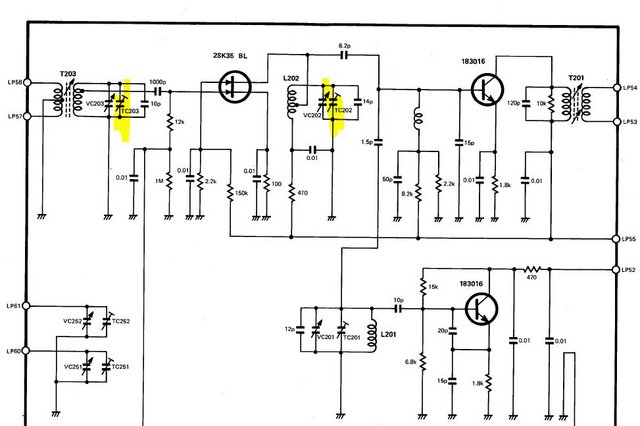

Hier aus dem SM (Danke hifiengine)

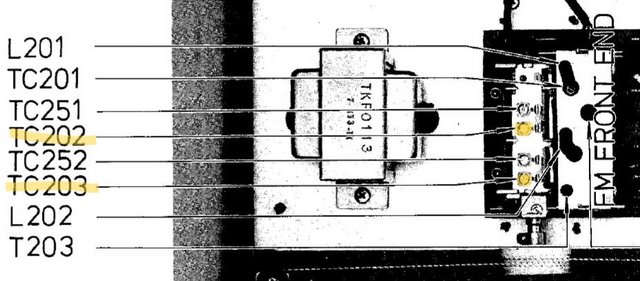

Und Bild, TC 202 und 203 sind die Trimmer für die FM Eingangskreise


Der Trimmer für den frequenzbestimmenden Oszillator, TC201 liegt versteckt/geschützt im hinteren Kästchen, Unter dem Schlüsselloch-Loch.

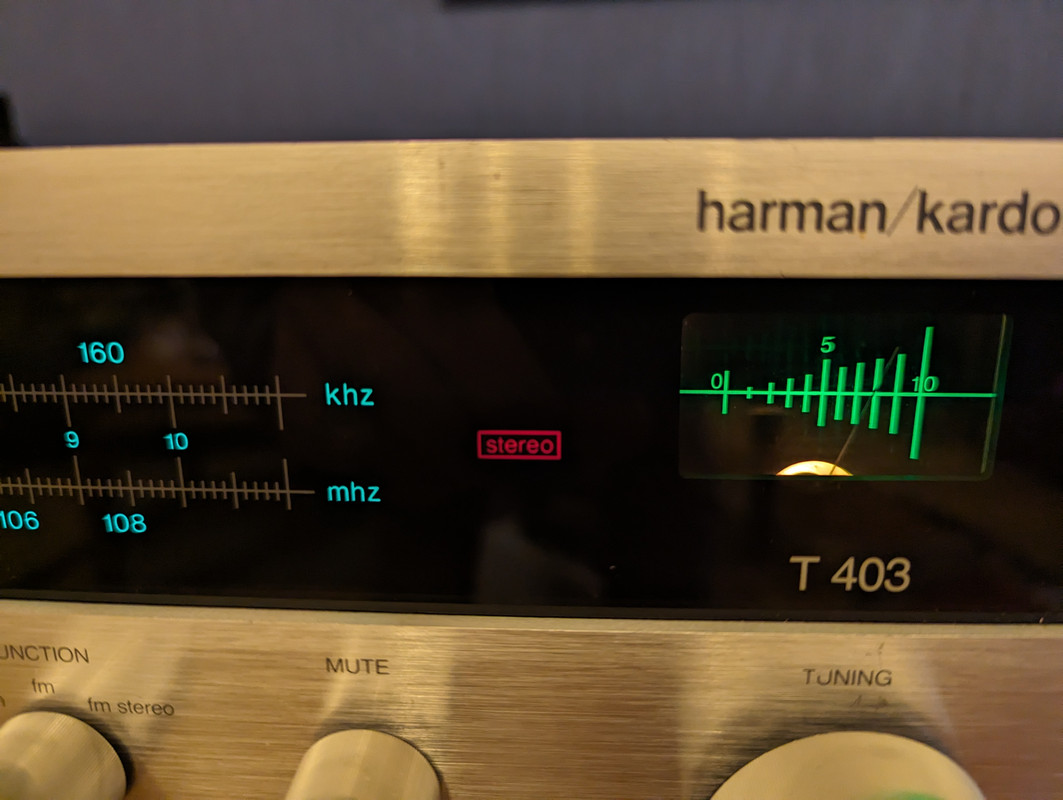

Wow

Glückwunsch.   mit den 2 Trimmern so hinbekommen?

Mit 202
203 hatte keine hör- oder sichtbare Wirkung.
Ich habe sogar noch 6,3V Pilotlampen gefunden.

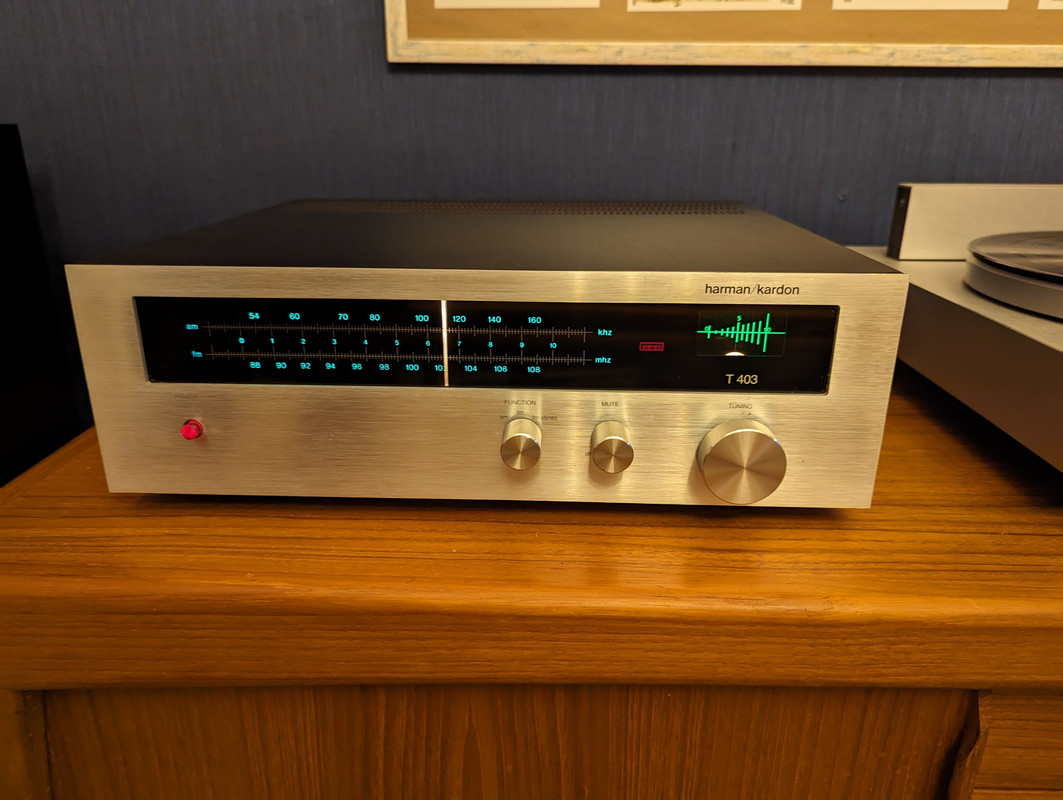

So kann er erst mal bleiben.

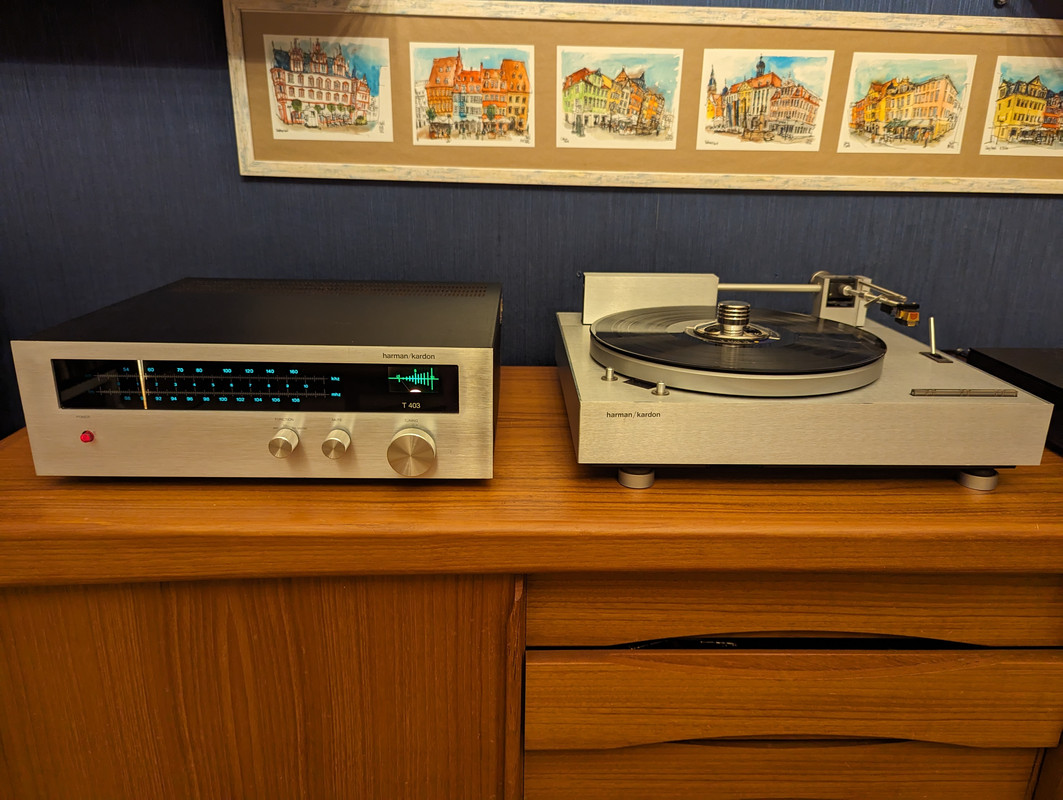

Ausgesprochen elegantes und zeitloses Design, sehr schön!   Macht sich ausgezeichnet zu dem HK Tangentialdreher daneben, und im Gesamtambiente ebenfalls sehr stimmig. Dürfte schwer zu toppen sein.

(20.10.2023, 17:17)Bastelwut schrieb: [ -> ]Mit 202
203 hatte keine hör- oder sichtbare Wirkung....

Der Eingangsschwingkreis vorne aus T/VC/TC-203 ist ziemlich breitbandig konstruiert darum ändern Trimmerveraenderungen wenig. Aber schön das der 202er Kreis was signifikantes gebracht hat.

(20.10.2023, 17:17)Bastelwut schrieb: [ -> ]Mit 202
203 hatte keine hör- oder sichtbare Wirkung.

Er ist nicht so kritisch, nur der Antennenkreis macht mit seinem teuren Drehkopaket sogenannte Vorselektion, begrenzt gegen (edit frequenzmäßig) entferntere starke Sender im Band und reduziert Spiegelfrequenzen. Er ist bei der geringen verbauten Selektion aber nicht unwichtig, ohne ihn hört man bei aller Schönheit schnell zu viel, sprich fremdes oder ungesendetes ...

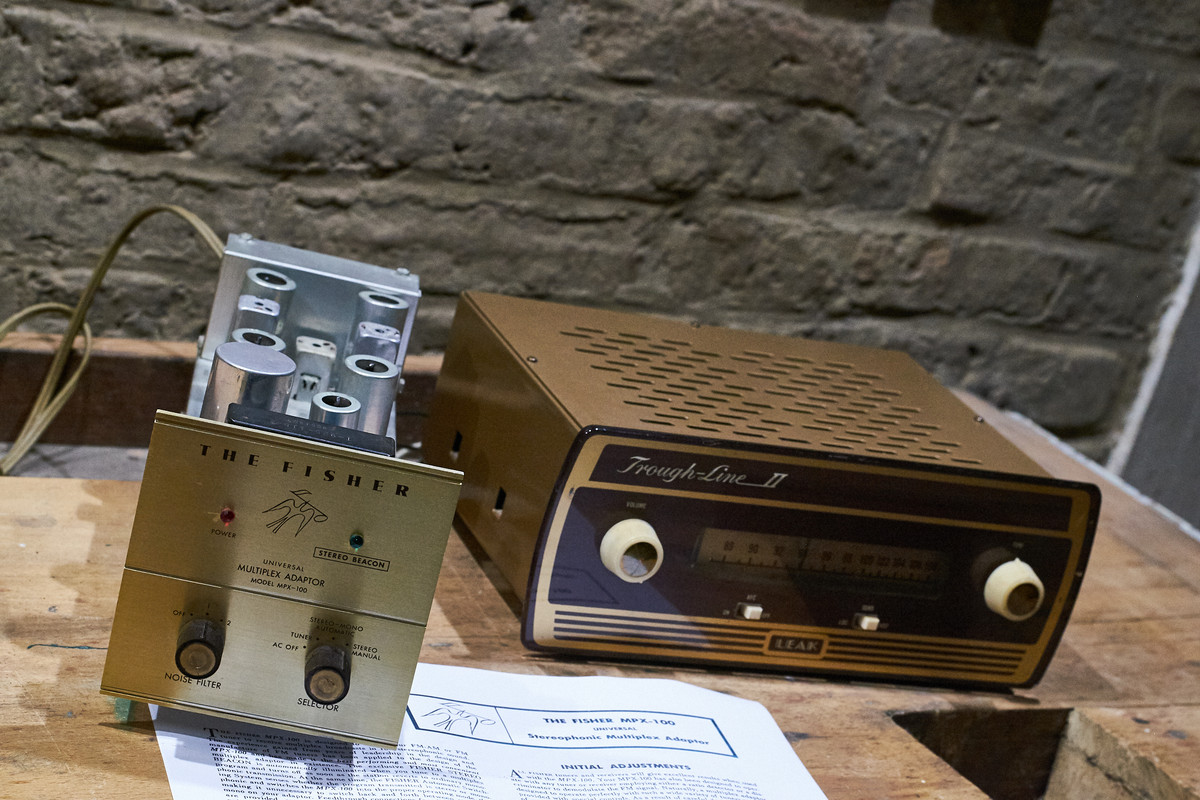

Die beiden möchte ich für einen lieben Bekannten "verheiraten" und zum Laufen bringen.




Erhofftes Ergebnis der Aktion wäre Stereo aus den Lautsprechern zu hören...
Tuner sind jetzt nicht meine ganz große Stärke, zu beiden Geräten findet man aber ganz gute Dokumentationen und so ist jetzt erstmal "Fortbildung" angesagt. Ich werde jetzt also erst einmal schauen ob es schon offensichtliche Probleme im Betrieb gibt... zumindest was die Röhrenbestückung des "The Fisher" angeht habe ich für alle Typen Ersatz im Regal.
Ich bin also selber gespannt... wenn es technisch soweit klappt werde ich dem Fisher noch einen Nachbau des optionalen Woodcase spendieren. Die Beiden dürfen sich dann wohl in eine 60er-Jahre Anlage einordnen...

schönes Wochenende
Andreas

Du kannst gerne ein paar technische Details erklären, das ist eine Ecke, da habe ich gar keine Ahnung. Oder Du erklärst, und Gorm greift korrigierend ein...

oder ich frage und Gorm erklärt

Schöne Geräte. Lohnt bestimmt
