Wochenende, Tunerzeit..

diesmal den Grundig T-903 aus der FineArts Serie aus Marcus seinem Angebot.


hier schon von den Seitenteilen und dem Deckel befreit.
Eleganter Tuner von Ende der 80er Jahre (87-90), nicht aus Deutschland oder Fernost, sondern in Portugal produziert "by Grundig"

Schauen wir mal rein:

also nicht so gaaanz leer das Teil.

Zoom

Frequenzkritische Teile schön jeweils im eigenen Metallkästchen.
Der FM Oszillator sogar in ner Extrabox (mit dem gelben Kleber) u. getrennt von den weiteren 3stufigem FE Teil rechts daneben.
Also in Summe ein "4-Gang" FE, der Oszilatorkreis wird ja immer mitgezählt.

ICs von NEC, Sanyo und ... SIEMENS! Wau..hab ich lange nicht gesehen. ob zu der Zeit die Entwicklung noch in Fürth statt fand??
Ein SIEMENS TDA4000 in dem Kästchen ohne Deckel für ZF u. Demodulator.. und da war doch was...

(Bildausschnitt von der "Neu-Eingetroffen-Vorstellung")

alles fein, nur die WDR Frequenz vom Teuto-Sender liegt 50 kHz zu tief. Sendersuchlauf stoppt zwar, aber nicht korrekt. Bei allen Sendern 50kHz zu niedrig.

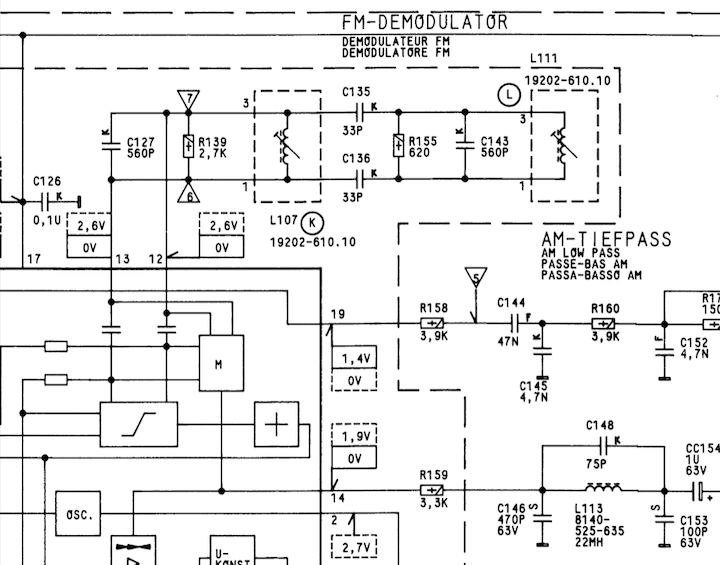

Blick in den Schaltplan:

Da sehen wir schon die üblichen Abgleichspulen für den Diskriminator.. L107 (K) für den "0-Abgleich", L111 (L) für "Verzerrungen", da lassen wir mal die Finger von.
Aber wo messen wir die Spannung?? Auf den ersten Moment biete sich Meßpunkte 6 u. 7 über R139 an, aber der liegt parallel zur Abgleichspule.. also quasi kurzgeschlossen
0V fix, und gegen MAsse jeweils 2.66V.

Schauen wir mal in die Abgleichanleitung des SM



mmmhh, bei Testpunkt steht nix (bei allen anderen Punkten sind dort die Zahlen im Dreieck aufgeführt) und unter Hinweis dann die 6 und 7..
wo aber definitiv 0mV zwischen den Punkten und 2,66V nach Masse zu messen sind...

Also die Frequenz manuell auf 93,2MHz gestellt und mit L107 ("die blau-gelb-black-Punkt"-Spule direkt an der oberen linken IC-Ecke) so eingestellt dass der Sender sauber und in STEREO wiedergegeben wird..

Damit stoppt der Sendersuchlauf sauber, auch auf dem schwächeren Sendern FFN oder NDR aus dem Norden.


muss ich nochmal drüber nachdenken wo ich da was falsch verstehe..

Wo Du den gerade offen hast, Peter: Mein FineArts hat Probleme mit dem Display, leuchtet manchmal nach dem Einschalten erst nach ca. 20+ Minuten. Ist das eine Serienmacke bei denen? Und wenn ja, ist das heilbar? Danke …

nach 20 Minuten??

Das LCD Display wird ja aktiv mit einer Lampe im "Lampenkasten" von hinten beleuchtet.

Und diese 12V 3W Lampe (Halogen? jedenfalls sehr hell von oben" hat ne eigene Sekundärwicklung am Trafo

Und über zwei kurze, zuletzt 4adriges Flachbandkabel, aber über die Hauptplatine, verbunden. Ist im Zoombild gut zu sehen.

Wenn es wirklich erst "irgendwann" mal leuchtet tippe ich auf Kontaktschwierigkeiten der Lampe in deren Fassung, oder
bei einem der Steckverbindungen des grünen Flachbandkabel.. Lampe selber natürlich auch...

Aber sonst keine "Technik" im Spiel zur Beleuchtung.

zurück zu meiner "unmessbaren Demodulatorabstimmung" mit L107.

Hab mich erinnert, dass die Messpunkte bei anderen Synthies nie an den Spulen, aber an anderen IC Pins über einem Widerstand lagen.
Darum mal "unten am TDA4000" (schaltplanmäßig) nachgeschaut:



Ach, Messpunkte 2 und 3 über R141... YES, da lag ich richtig und konnte den 0V Abgleich sauber mit L107 durchführen..

Beide Messpunkte mit keinem Wort in der Abgleichtabelle aufgeführt/genannt.

Aber hier, auf der nächsten Seite in einer Erweiterung für ZF-Programmierung mittels dem NEC D7507C µP sind sie als MP2 und MP3 beschrieben!

da ich aber weder Keramikfilter noch Quarz getauscht hatte habe ich diese Brückengeschichte nicht durchgeführt, hier im Bild zu erkennen.

aha, schein 1010 programmiert zu sein. oder 0101. . Ist ja gut so.
beide MPs (2/3) auf der Platine übrigens nicht beschriftet und ohne Pins (M6 u. 7 im Kästchen schon), aber R141 war "bildmässig unter dem Kästchen" zu finden.
