(07.02.2023, 20:29)Gorm schrieb: [ -> ] Einen H6 habe ich auch noch in (leider recht seltener) Benutzung. Im Gegensatz zu manchen Nachfolgern gibt es zumindest einen Schaltplan, die Bedienung muß man allerdings mögen.
Wenn er gut zurecht ist, kommt er mit top Empfangsleistungen, wenn er aber in der Empfindlichkeit schwächelt, kann es schwierig werden die Ursache zu finden, und das liegt nicht unbedingt an fehlenden Bestückungsunterlagen.

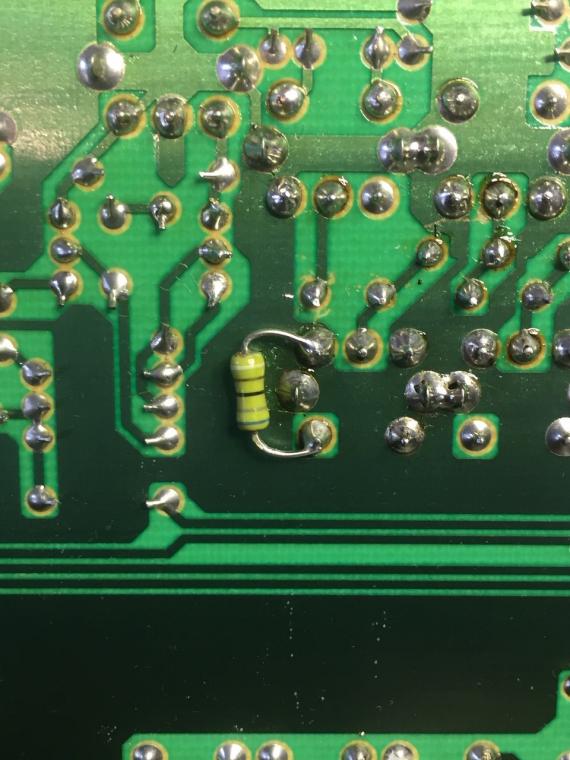

Einer meiner H6 hatte schon Empfangsprobleme, es war im "narrow" Filter ein Abstimmfilter (Bild markiert) defekt.
Muss innen im Filter der Kondensator eine Unterbrechung haben, denn mit auflöten eines 68pF Kondensators (experimentell ermittelt) und einem Neuabgleich ist er wieder in Ordnung:







Und nein das ist kein Widerstand!

Ja, diese widerstandsartigen Kondensatoren,
und die fantastischen phasenlinearen Filterbänke gabs in einigen Revox-Empfängern. Vor ein paar Jahren habe ich die bei Revox für einen empfangsmäßig vergleichbar aufgebauten Studer A764 nachgekauft, dafür brauchten die nur die Filternummer.

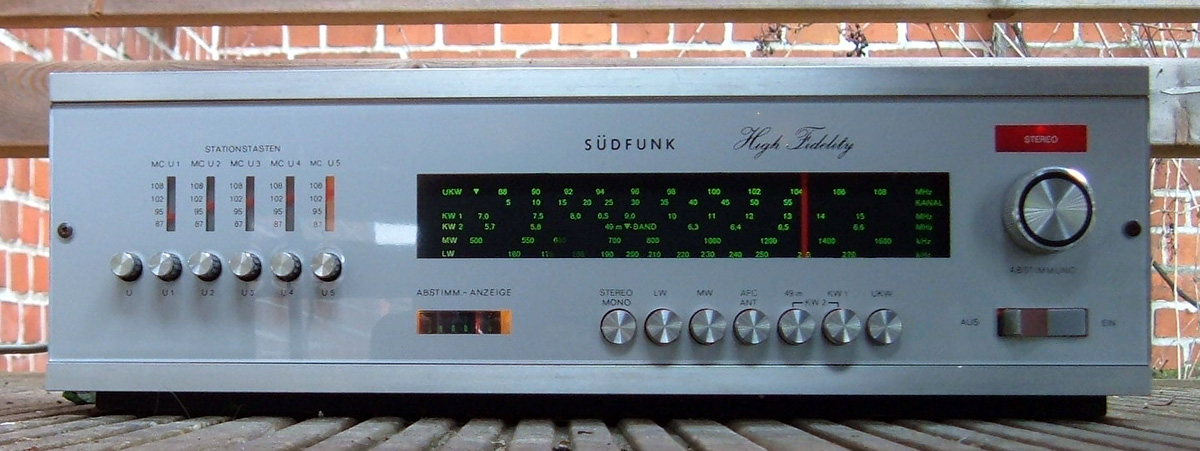

Kurzer Wiederabstieg in die Niederungen des Südfunk-Tuners, es wurde ja ein Bild mit funtionierender Beleuchtung gewünscht. Leider war das Büchsenlicht für meine olle Digicam heute nicht optimal. aber immerhin:




12V 2W Birnen mit E9-Gewinde hatte ich zwar nicht da, aber 2,4W Glassockelbirnen aus dem KFZ-Bereich, die nach Zurechtbiegen der Drähte von den vorhandenen Fassungen dankbar aufgenommen wurden.

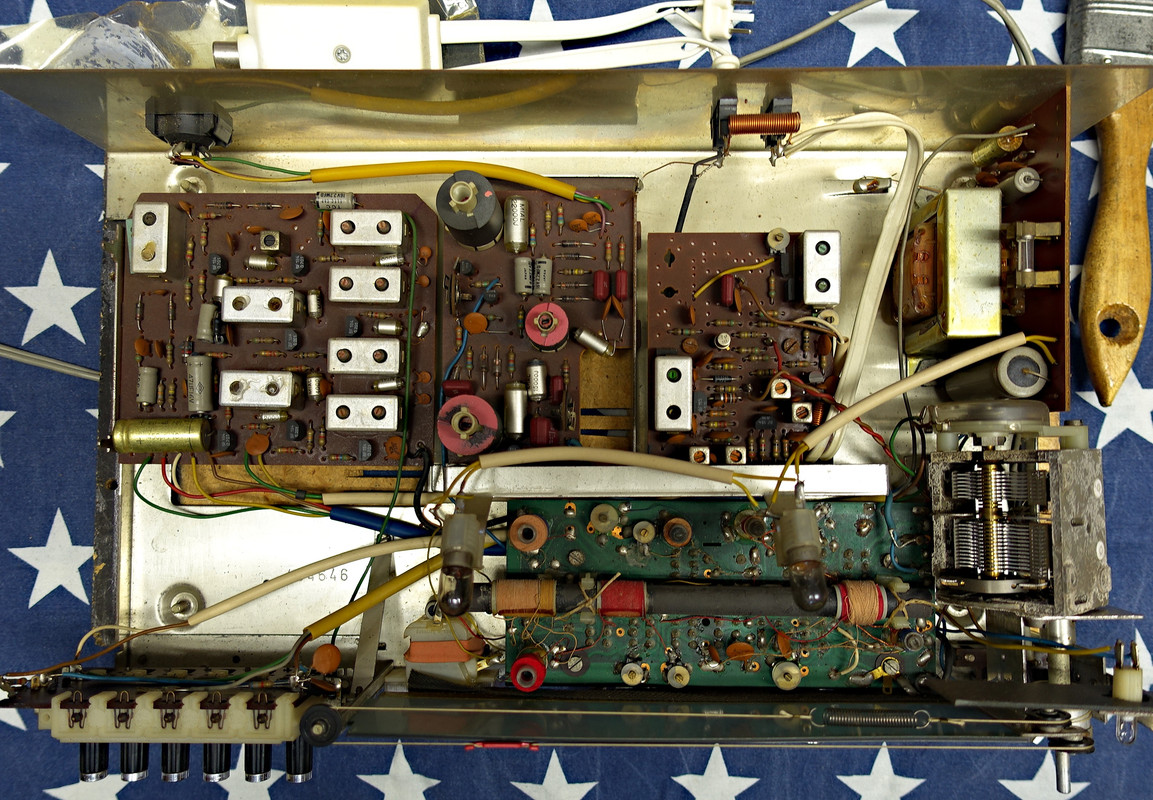

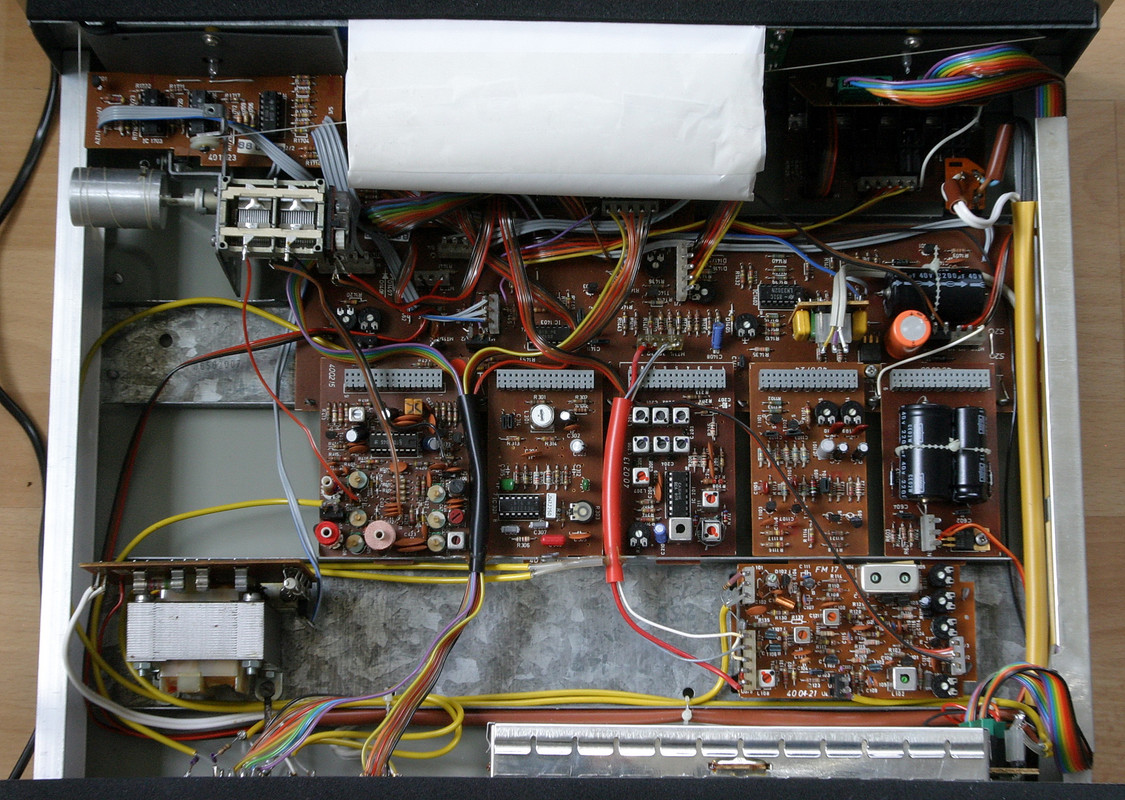

Trotz der eher frugalen Machart (Frontplatte Acrylglas rückseitig bedruckt, Feldstärkeinstrument mit Gummiband fixiert etc.) erstaunt das Innenleben, etliche Filter allein auf dem vermuteten Stereodekoder (die Platine links), etliche Einstellelemente gut zugänglich auf der Platinenseite vom Frontend, dessen sonstige Bauteile sich "hängend" auf der Platinenunterseite befinden.



Wie lange mögen die wohl damals in der Fertigung allein dafür gebraucht haben um alle Filterkerne und Drehkondensatoren richtig einzustellen? Billig geht irgendwie anders, aber es waren auch andere Zeiten. Das die Schachtel mit gut 50 Jahren auf dem Holzkasten einwandfrei und empfangsstark funktioniert spricht ebenfalls für das Gerät.

Merci für den Bericht.

Hier ein seltenes Exemplar - ein SONY ST-A7 mit champagnerfarbener Frontplatte.
Ein reiner UKW-Tuner mit 14 kg Gewicht, analoger Abstimmung per Drehko und zusätzlicher Digitalanzeige.

Diese Digitalanzeige ist leider nicht in Ordnung, nur der rechte Zähler funktioniert,
die anderen drei scheinen (meist) wie eingefroren.

Für die Senderabstimmung ist das zum Glück nicht von Belang, den der Kasten hat ja zum Glück die lange Analogskala.

Innen präsentiert er sich tiefschwarz mit diversen feinbeschrifteten Abschirmdeckeln.
Es war mir jedoch soeben nicht möglich, davon ein nur halbwegs brauchbares Foto zu machen beim aktuell grau verhangenen Himmel.....
Muss ich dieser Tage bei brauchbarem Tageslicht nachholen. Irgendwie tut meine olle NEX-3 es auch nicht mehr richtig.
Ich glaube, ich muss mir mal ´ne andere Cam zulegen.

[img][url=https://abload.de/image.php?img=dsc014582xccr.jpg]

[img][url=https://abload.de/image.php?img=dsc01459lqiiy.jpg]

Groetjes, Frankie

Zitat:Diese Digitalanzeige ist leider nicht in Ordnung, nur der rechte Zähler funktioniert,
die anderen drei scheinen (meist) wie eingefroren.

Du meinst die 189 MHz stehen fix, nur die Nachkommastelle (100kHz Angabe) verändert sich?

Ja, genau so ist es leider.

Ok, das SM gibts ja in guter Quali bei der Hifienginee... Das ist doch reparierbar..

erste Frage, was betrifft FL 802 - 804 gemeinsam. FL 801 aber nicht....

Ich lade mir das SM morgen einmal runter.
Vorhin habe ich einen Blick unter den entsprechenden Abschirmdeckel geworfen.
Die entsprechenden ICs sitzen auf einer aufgesetzten schmalen Extra-Platine mit Steckverbindern. Dort sind auch einige wenige Transistoren verbaut, die messe ich zuallererst durch.

Gruß, Frank

Ich habe dieses Board ausgebaut und geprüft,
es ist wohl bereits vor langer Zeit nachgelötet worden. Mindestens IC807 scheint defekt zu sein, schon optisch mit Vergrösserungsglas zu erkennen.
Es hat , halbleitertypisch, einen feinen Riß, wie er bei Überlastung oft durch große Hitze entsteht.

Es ist von Mitsubishi, Typ  M53210.
Wo kriege ich sowas her ?

Gruß, Frankie

Grundsätzlich gibt's da was,  M53210 online kaufen | eBay, z.B. aus UK
Inwieweit das Fakes sind weiss ich nicht.

In der Bucht kaufe/verkaufe ich schon sehr lange nichts mehr.

Ich überlege mir mal, wie ich das am besten weiter handhabe.
Vielleicht mache ich einen separaten Faden dazu auf. Vielen Dank erst einmal für deine Unterstützung, Peter.

Gruß, Frankie

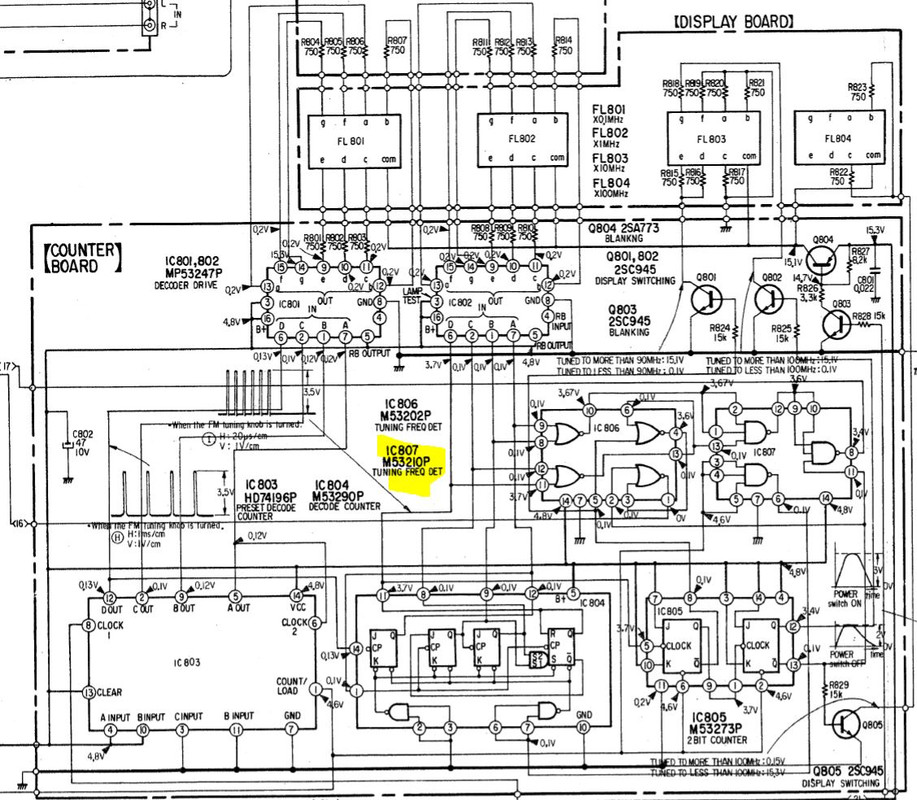

Natürlich kann man den angeblich originalen IC M53210 kaufen. Dessen datasheet habe ich auf die Schnelle nicht gefunden. Der SP zeigt ein dreifaches 3er Nand an 5V. Vermutlich ist der verbaute schneller als der schnöde 7410. Es wäre also denkbar nen schnellen wie den 74S10 https://www.elektronik-kompendium.de/sit...205282.htm oder einen aus der AS oder ALS-Serie zu probieren. Letztere heizen allerdings weniger und die gibts für etwas mehr wie nen neuen Taler.

Standard TTL

nix High Speed oder Low Power

noch besser

Florida Boy: ich bin bezüglich dieses IC-Krams eher ahnungslos.
Wie ist die Liste oben zu interpretieren ?
Was sind gleiche Typen mit derselben Pinbelegung?


all: IC 807 ist ganz sicher hinüber, aber auch die anderen könnten durchaus defekt sein.

Ein Austausch wäre für mich, trotz beidseitig mit Leiterbahnen versehener Platine, kein Problem.

Vielleicht wäre es möglich, mir eventuell passende Vergleichstypen zu benennen,
dann würde ich gleich alle tauschen.

Die Peripherie, also Transistoren, Rs etc, ist übrigens unbeschädigt, konnte nichts Auffälliges entdecken.

Gruß, Frankie

Hallo,

ich bin kein Elektroniker, aber seit Ihr euch sicher dass es an diesem IC liegt. Nicht nur auf vintageknob habe ich gelesen dass das Display Probleme machen kann weil die Durchkontaktierungen der Platinen Lötprobleme haben, scheint also sowas wie ne Doublelayerplatine zu sein. Nachhaltig gemacht hieße das ca. 300 Durchkontaktierungen mit Drähtchen zu flicken (durchzulöten), laut oben genannter Quelle. Kann aber auch nicht stimmen....

PS: ist der wirklich champagnerfarben, ich dachte es hätte immer nur den silbernen als Exportversion und später dann den "B" im typischen silber-7er grau gegeben.

Hallo Antonio,
er ist hell champgnerfarben, nicht wirklich silber.
Die Farbe entspricht der von ST-3950/5950 und TA-5650/TAE5450/N5550.
Die werden zwar als 'silber' proklamiert, sind es aber nicht. Genauso wenig wie die 'gunmetal'-farbene B-Serie black ist oder bronze.

Die Durchkontaktierungen sind ALLE ok.
Es müssen ICs defekt sein, bei IC807 ist es offensichtlich. Es hat einen mit Lupe gut sichtbaren Aufplatzer durch Überlast/übermässige Hitze.

Gruß, Frankie

(14.02.2023, 20:22)Frank62 schrieb: [ -> ]all: IC 807 ist ganz sicher hinüber, aber auch die anderen könnten durchaus defekt sein.

Ein Austausch wäre für mich, trotz beidseitig mit Leiterbahnen versehener Platine, kein Problem.

Vielleicht wäre es möglich, mir eventuell passende Vergleichstypen zu benennen,
dann würde ich gleich alle tauschen.

Die Peripherie, also Transistoren, Rs etc, ist übrigens unbeschädigt, konnte nichts Auffälliges entdecken.

Gruß, Frankie

Wie Holger schon schrieb, sollten 74LS-Typen problemlos passen.

Die Vergleichstypen sind dann 74LSxx statt M532xx, für den IC807 wäre das z.B. der hier: 74LS10

Beim vorliegenden Schadensbild wäre ein Blick auf die Versorgungsspannung der TTL-Chips auch nicht verkehrt, die sollte allenfalls marginal höher als die im SM angegebenen 4,8V sein.

Vielen Dank, Boyz !
Ich werde mir die Vergleichstypen bestellen.

Die Versorgungsspannung ist minimal höher als angegeben, aber das ist wohl der 220 V Auslegung des Netzteils geschuldet. Zumindest äußerlich ist keine Anpassung auf 240 V vorhanden.

Grüße an alle, die freundlicherweise hier mittun,

Frankie

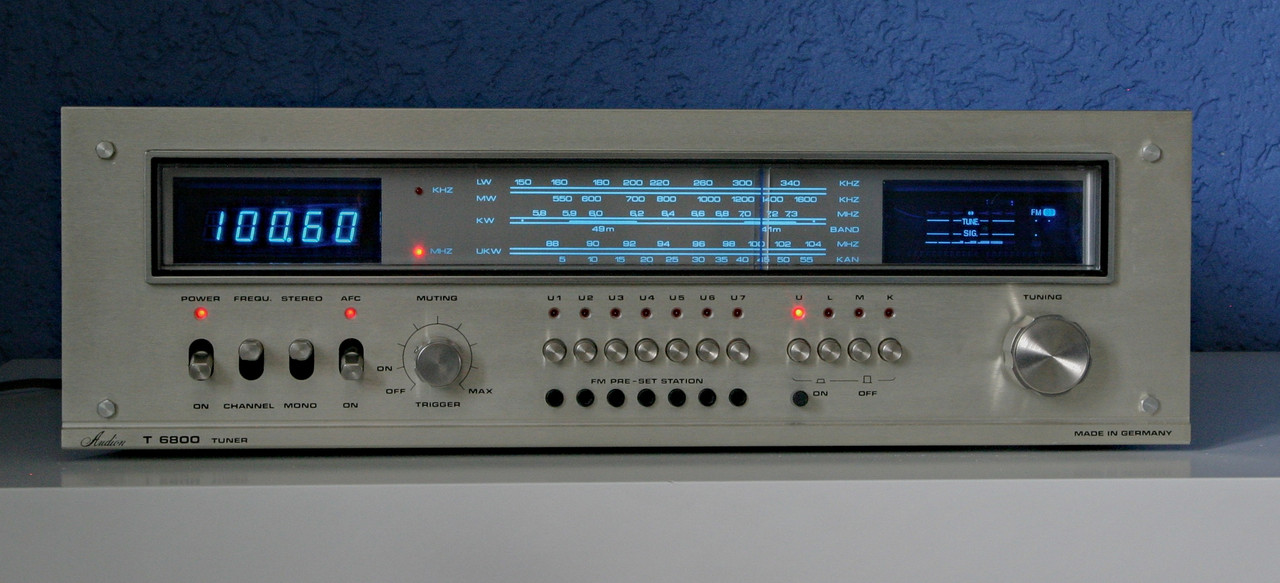

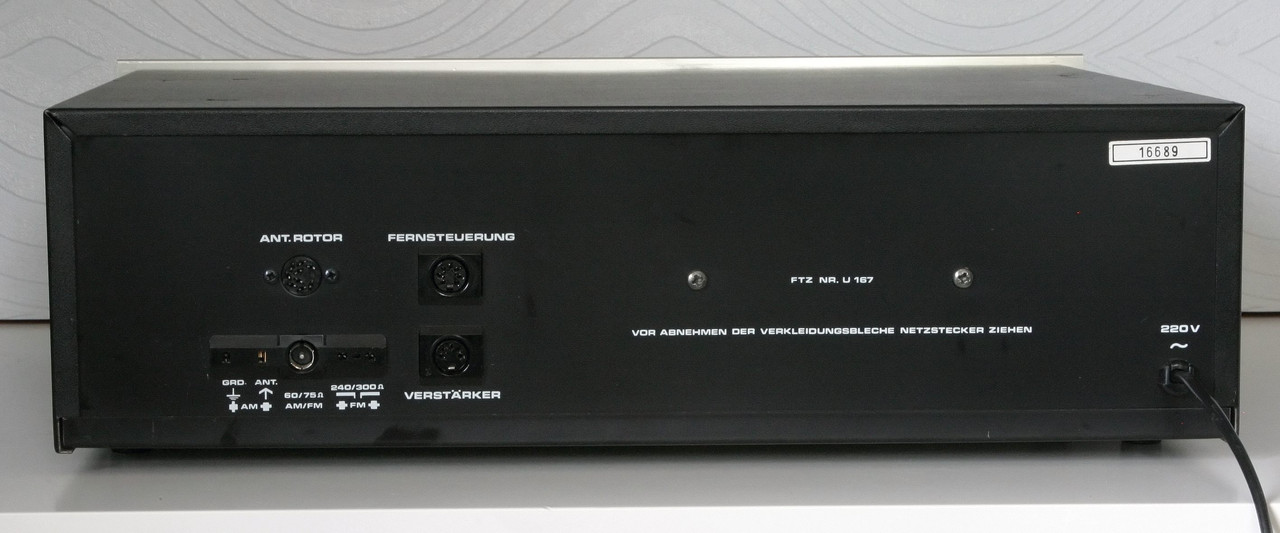

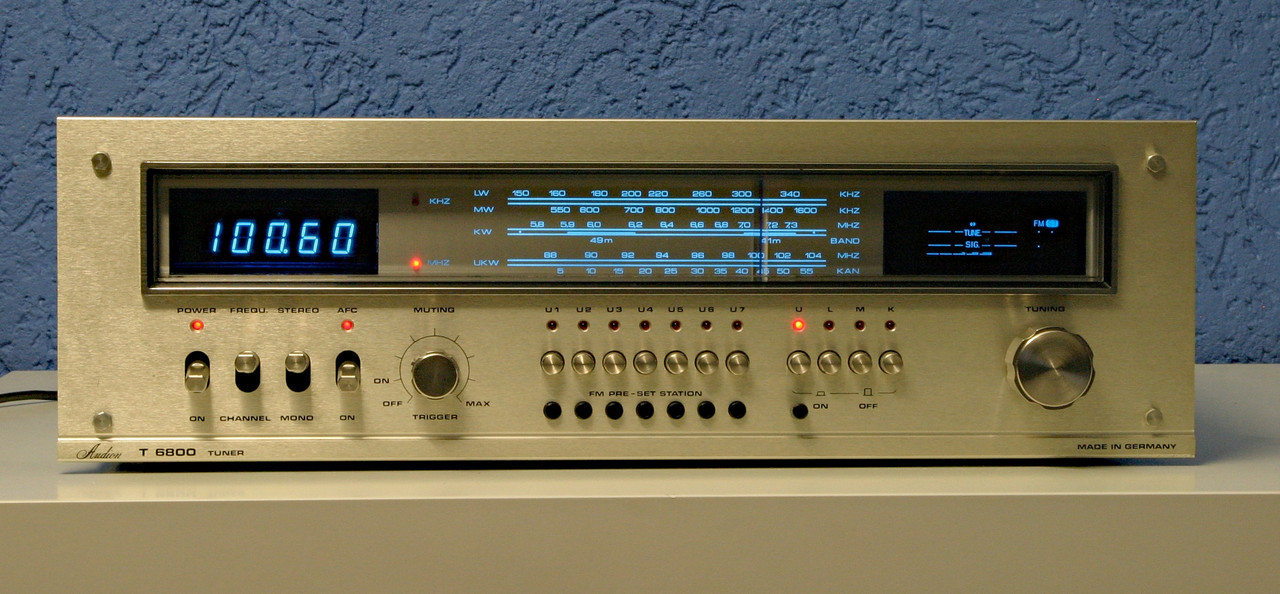

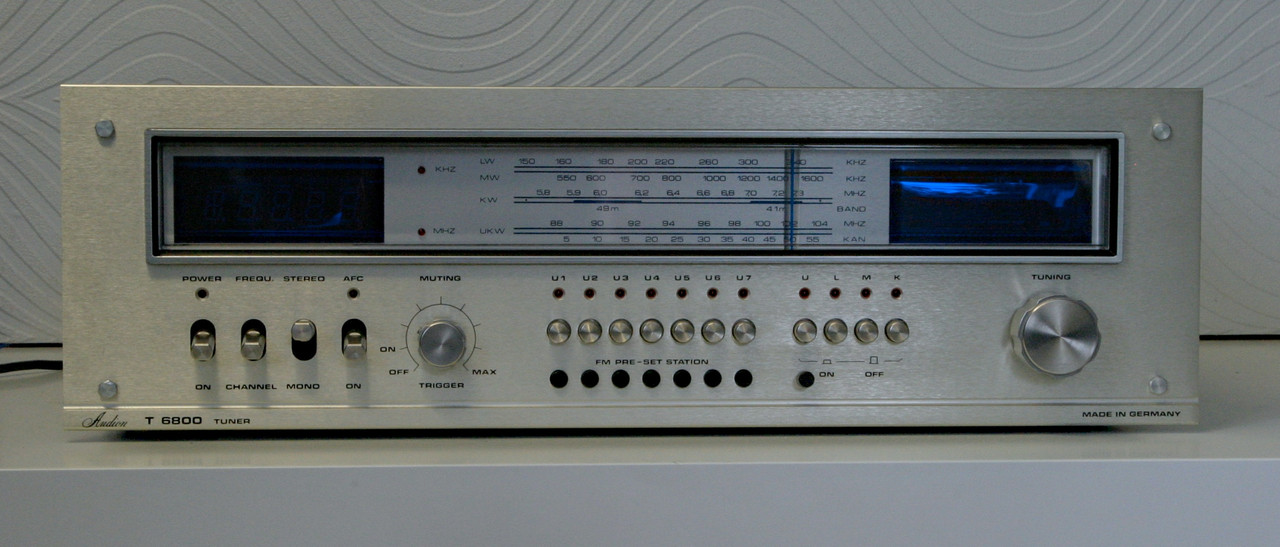

Mal wieder ein paar Bilder. Marantz für Arme - Audion T-6800

Die bestellten ICs für den SONY ST-A7 sind gestern eingetroffen, hatte sie bei ELW-Elektronik bestellt.
Eins fehlte leider (IC 804) , hoffentlich liefern sie es noch nach.

Also hab ich gestern Abend 6 ICs ausgelötet, die mitbestellten Fassungen/Sockel in die Platine eingelötet,
die Durchverbindungen der beidseitig mit Lötbahnen versehenen Platine nochmals penibel geprüft,
die ICs eingesteckt, danach den Puls kontrolliert   , Netzschalter gedrückt........und, seht selbst.


[img][url=https://abload.de/image.php?img=dsc01477xwiu5.jpg]

___________________________________________________

Nochmals ein großes D A N K E S C H Ö N an alle, die hier so prima geholfen haben !

Frankie

Super. Das war den überschaubaren Aufwand doch wert.
Danke fürs Berichten.

Phase Linear 5000 Series I Tuner,

..leider nur mit einfacher Wurfantenne bei mir im Betrieb, liefert er doch recht brauchbare Empfänge, wenn ich mal Radio höre, ( was bei mir immer seltener vorkommt..., mich nervt einfach die alle 20 Minuten vorkommende Werbung + Nachrichten, obwohl mein favorisierter Sender "Rock Antenne Hamburg" durchaus prima Mucke abspielt)

Kannst du die 4 LEDs mal bitte erkennbar zeigen? Was zeigen die an?
