(15.01.2026, 21:03)nice2hear schrieb: [ -> ]Weiß nicht ob spok als Vorbesitzer die Historie vom Studer kennt. Vielleicht als Kontrollempfänger im 24/7 Betrieb.

Ich nix wissen, leider.

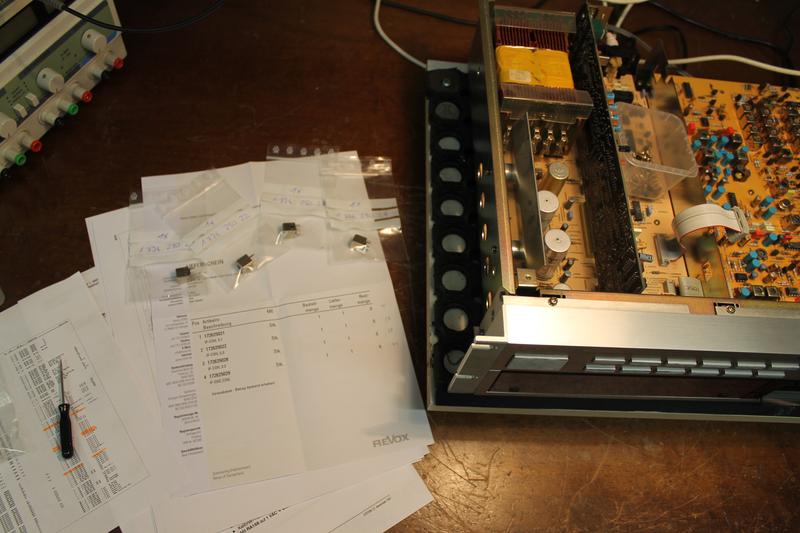

So wie der Studer im November 2016 kaputt zu mir kam, hatte er ein hartes Vorleben, stammte wohl aus nem Studio und war lange Zeit hohen Temperaturen ausgesetzt.
Etliche ZF-Filterkörper waren verstimmt, nicht abgleichbar, weil Kerne fest in zerbröselten Körpern, die Funktion war nicht mehr gegeben. Ich habe dann versucht zu retten was zu retten war, aus zweien einen funktionierenden Filter gemacht, mußte aber vier Filter bei Revox neu kaufen um beide Filterbänke wieder zum Leben zu bringen.
Fast alle Elkos auf der Hauptplatine hatten keine Kapazität mehr, insgesamt 27 wurden ersetzt. Das kannte ich von keinem anderen Radio.





Es war ne fast endlose Sache. Bei einem Prob. mußte ich sogar aufwandsbedingt passen. Hast Du Dich eigentlich mal mit der Abstimmanzeige beschäftigt?

Herzlichen Dank für diesen Beitrag, schön das Du den Studer Tuner gerettet hast.

(15.01.2026, 17:47)nice2hear schrieb: [ -> ]der TE Karl hatte ja damals schon begonnen und nen T-1000 im Post#1 aufgelistet...

Guten Morgen,

einen T-1000 hat's hier auch. Ich finde den sehr schick. Empfängt passabel und klingt einigermaßen anständig.
De facto nutze ich nur die Multipath-Funktion. Aber auch das nicht mehr lange, da sich kürzlich ein kleines Oszi eingefunden hat. Fehlt noch der passende Tuner mit entsprechenden Ausgängen. Naja - wird sich schon etwas finden...

Oben auf dem Stapel einer meiner aktuellen Lieblingstuner, der NAD4155. Der ist so gut, das er hin und wieder in meiner Hauptinstallation im Wechsel mit dem TPT-3001 spielt.

Stets guten Empfang,
Marc

(16.01.2026, 09:24)Gorm schrieb: [ -> ]Es war ne fast endlose Sache. Bei einem Prob. mußte ich sogar aufwandsbedingt passen. Hast Du Dich eigentlich mal mit der Abstimmanzeige beschäftigt?

Hi Holger, danke für die Interessenten Daten von "meinem" Studer..... (war das in deinem Abtreter-Thread auch schon mal beschrieben, hatte ich nicht auf dem Schirm)

Du meinst die Signalstärkeanzeige, oder was genau?
Nein, intensiv hatte ich mich damit nicht auseinander gesetzt.
wo ich mich erinnere, und wo wir 3 uns ausgetauscht hatten was der Sendersuchlauf...
Werde den "Radio" demnächst mal wieder auf den Tisch nehmen und nen bisschen rumspielen...
bleibt ja auch die Frage was ich damit zukünftig mache, ne Umstellung der WoZiAnlage von Black auf Silver (wo er dann den ASC ersetzen würde) ist nicht erkennbar

..............................
wg. YAMAHA T-1000, ja, hässlich ist der T-700 mit seinen roten Anzeigen ja auch nicht.. und da gibt es ja viele optische Ähnlichkeiten zwischen den Beiden.
habe gestern mal durchgewischt u. die Front mit Knöppen vorne... auch die 1 bis 5 Aufkleberchen (auf dem Vorseitenbild noch zu sehen) sind weg.

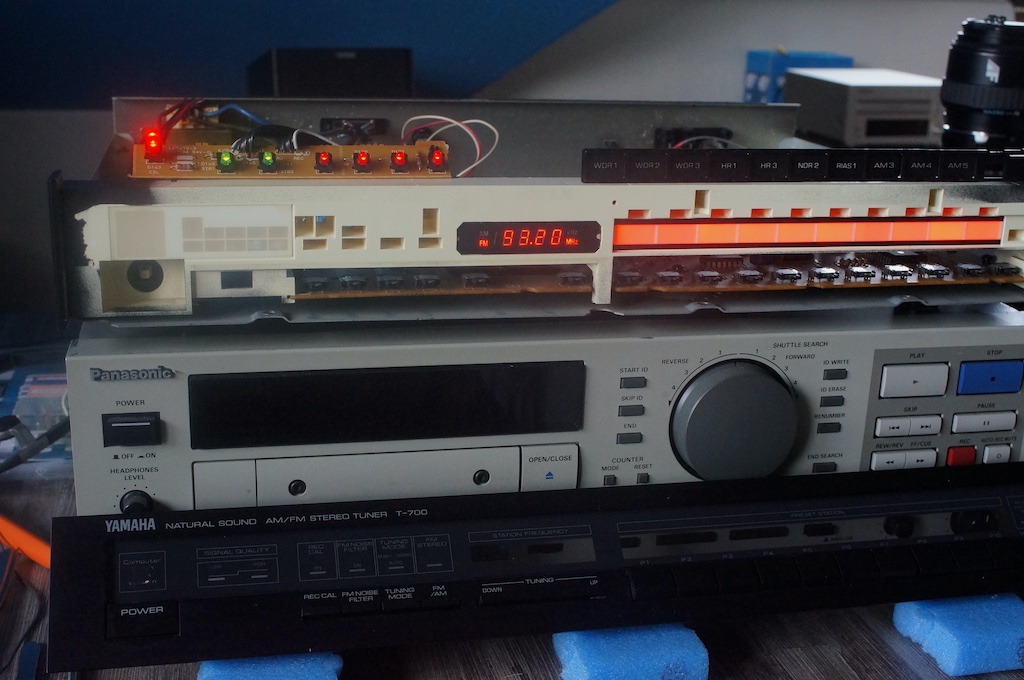

das mit der "Senderanzeige" ist schon speziell, hier die "Einlage" entfernt..



Marc, hab da noch ne Frage wg des T-1000, ob ein seltsames Verhalten das ich beobachte beim T-700 auch beim T-1000 so ist, in der BA find ich keinen Hinweis dazu. is it a bug or feature ist die Frage..
Mehr dazu am Wochenende...

HINWEIS: auch an dieser Stelle großen Dank an Christian und Detlev aka Mr. Hirsch, dass das virtuelle Kabel im Strato Serverrack schnell wieder dringesteckt wurde!
TRACERT kam nur bis in den Vorraum , dann war Sense..

so, die Front ist gecleant und zurück vor dem Radio... nun die Frage an Marc (weil ich vermute, was beim T-700 so ist, ist auch beim T-1000 "normal")

Egal, mit welchem Sender ich den T-700 ausschalte (auch wenn AM ausgewählt war), nach dem erneuten Einschalten macht er [nach kurzem 00.00] dies:

FM 108.00 MHz, ..was die OBERE Frequenzgrenze ist... macht dein T-1000 das auch?
Alle abgespeicherten Sender kann ich dann auch über die Festsendertasten anrufen, die sind also weiter im Speicher abrufbar..

Is it a bug (yeah, wäre mal was zu suchen) oder ist das bei Yamaha Synthies aus der Zeit ein Feature?? wofür? wäre schon schräg...
In der Bedienungsanleitung gibt es keinerlei Hinweise in die Richtung.

Hallo Peter,

scheint kein Modell übergreifendes "Yamaha-Feature" zu sein. Mein T-1000 startet immer mit AM 1620 kHz, nicht mit dem zuletzt eingestellten Sender. Am Pufferkondensator liegt es nicht - den hatte ich ausgetauscht um dem Gerät seine latente Vergesslichkeit auszutreiben...

Ein, inzwischen längst weiter gezogener, TX-950 behielt den zuletzt gewählten Sender beim Neustart.

Gruß, Marc

(17.01.2026, 17:54)Hoerer34 schrieb: [ -> ]Hallo Peter,

scheint kein Modell übergreifendes "Yamaha-Feature" zu sein. Mein T-1000 startet immer mit AM 1620 kHz, nicht mit dem zuletzt eingestellten Sender. Am Pufferkondensator liegt es nicht - den hatte ich ausgetauscht um dem Gerät seine latente Vergesslichkeit auszutreiben...

das ist ja voll schräg... der eine FM high band limit, einer auf AM high band limit..
ok, den "GoldCap", hier ein 47.000µF [=47mF] 5.5V, hatte ich auch mal angesehen und kurzfristig nen 6.800µF Elko parallel geschaltet,, ändert nix..

der weitaus neuere (fast 10 Jahre Differenz) TX-950 wird ganz andere Technik** verbaut haben...
selbst der kleiner T-500 aus der T-xxx Serie scheint anders "bestückt" zu sein. hatten wir den hier schon??

** so, habe mal den T-500 Schaltplan gecheckt, und tatsächlich auch dort nen 47mF 5.5V Goldcap gefunden..... (Masseneinkauf senkt die Kosten )
ABER, statt ein LC-6502-603 µProcessor im T-700 ist im T-500 ein µPD 1703C zu finden....

Mir fällt gerade auf, das ich schon einige Yamahas hatte: TX-670 RDS, TX-500, TX-950, T-2 (warum nur, habe ich den verkauft..?), T-1000

Gruß, Marc

(17.01.2026, 18:12)nice2hear schrieb: [ -> ]

(17.01.2026, 17:54)Hoerer34 schrieb: [ -> ]Hallo Peter,

scheint kein Modell übergreifendes "Yamaha-Feature" zu sein. Mein T-1000 startet immer mit AM 1620 kHz, nicht mit dem zuletzt eingestellten Sender. Am Pufferkondensator liegt es nicht - den hatte ich ausgetauscht um dem Gerät seine latente Vergesslichkeit auszutreiben...

** so, habe mal den T-500 Schaltplan gecheckt, und tatsächlich auch dort nen 47mF 5.5V Goldcap gefunden..... (Masseneinkauf senkt die Kosten )
ABER, statt ein LC-6502-603 µProcessor im T-700 ist im T-500 ein µPD 1703C zu finden....

hat der LC6502 40 Beine?

Nur 40???

Sogar 42!

42.

Die Antwort auf alles. Kannst aufhören.

Die Ziffernfolge 6502 hatte mich durch einandergebracht. Ist aber kein 8bitter, sondern ein 4bitter mit eingebautem ROM. Ist also nicht erhellend.

Seltsames Einschaltverhalten der Yamahas...
Wie würde man dann eine Timeraufnahme machen, wenn man 2 Wochen im Urlaub wäre?
Den Tuner einfach anlassen?
Ich glaube, das liegt ein Fehler vor, was sagt die BA?

(17.01.2026, 11:17)nice2hear schrieb: [ -> ]

(16.01.2026, 09:24)Gorm schrieb: [ -> ]Es war ne fast endlose Sache. Bei einem Prob. mußte ich sogar aufwandsbedingt passen. Hast Du Dich eigentlich mal mit der Abstimmanzeige beschäftigt?

Hi Holger, danke für die Interessenten Daten von "meinem" Studer..... (war das in deinem Abtreter-Thread auch schon mal beschrieben, hatte ich nicht auf dem Schirm)

Du meinst die Signalstärkeanzeige, oder was genau?

Moin Peter,
die Rep. des 764 wurde nicht im Abtreterthread gezeigt. Es freut mich, wenn es keine weiteren Probleme mit dem Radio gab.
Gemeint ist, was geschrieben: Abstimmanzeige. Das Bild mit der Abstimmung-/Signalanzeige war als Erklärung gedacht.
Einfach mal abstimmen und die Anzeige anschauen, zuzusagen tunen ... Signalanzeigen werden völlig überbewertet.

(18.01.2026, 07:20)runback schrieb: [ -> ]Seltsames Einschaltverhalten der Yamahas...
Wie würde man dann eine Timeraufnahme machen, wenn man 2 Wochen im Urlaub wäre? Den Tuner einfach anlassen?
Ich glaube, da liegt ein Fehler vor, was sagt die BA?

ok ok, wir haben ein Layer 8 Problem (bei Marc seinem T-1000 sicher auch)

hatte ja weiter vorne behauptet, dazu steht in der BA nix drin... man sollte aber genau lesen (können)... [wo die orig. Papierversion ja dabei ist]

und bei der Frontansicht mit Tastenbeschreibung findet man...

und da liest man dann


und das funktioniert natürlich auch, also nix mehr 108MHz beim Einschalten..
was normal ist, dass der YAMAHA Tuner nicht automatisch mit dem zuletzt gehörten Sender wieder "seine Arbeit beginnt".

wie sagt man immer? Read the fucxing manual.
damit Fehlersuche in der PLL usw. abgesagt.     Marc, teste das auch mal beim T-1000, um den "AM 1620kHz Bug" loszuwerden...

Fazit: it's not bug, it'a a feature..

Gut, nachdem das Geheimnis ääähh Missverständnis geklärt ist machen wir mal die übliche "neuer Tuner bei Peter angekommen" Prozedur.

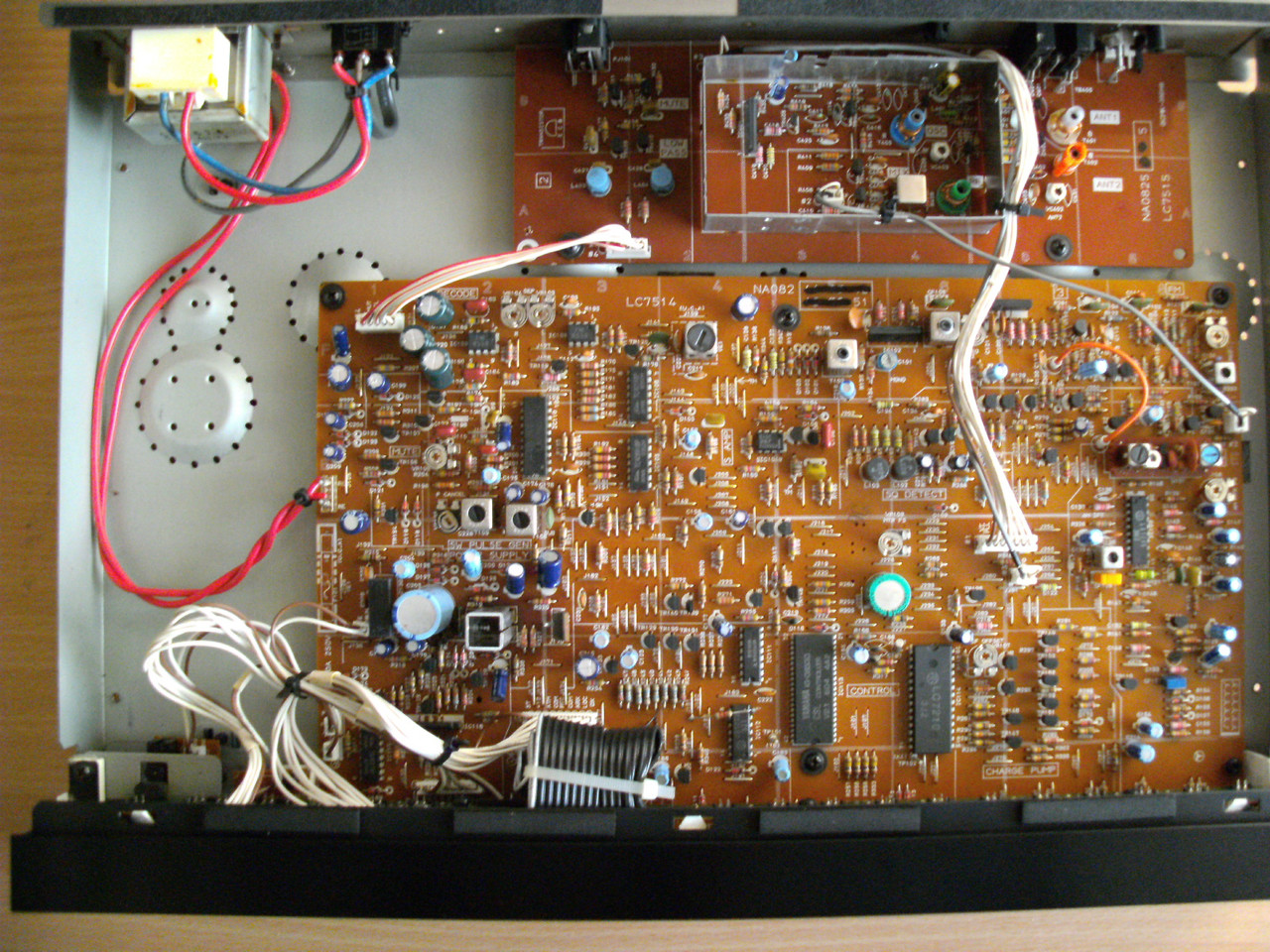

erster Einblick in den YAMAHA T-700 Tuner, einem Synthie von 1983 (wie auch der T-500 und auch Marcs T-1000 aus der selben Serie)



Einigermaßen überschaubar, ordentliche Platine(Bestückung) gut beschriftet, inkl. Meßpunkte..

Zoom

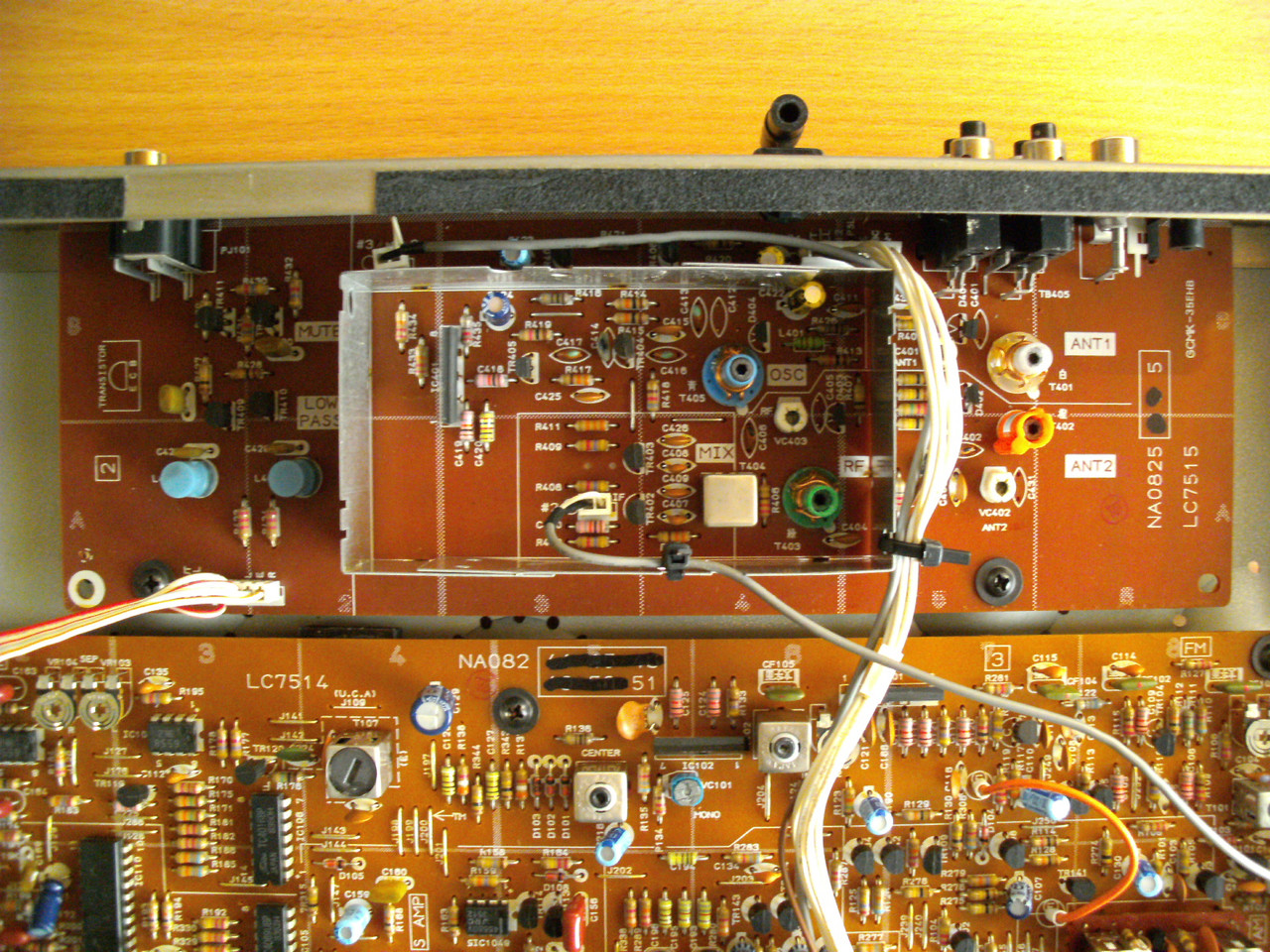

ja, ok, Minifrontend, 3 Gang FM, 2 Kreise plus Oszillator..


 Abstimmung der FET-Vorstufe nur durch "verbiegen" von L1/L2.. näh danke. 2te Kreis immerhin einen Trimmer TC.. ob man damit was rausreissen kann?
Ein Empfangswunder ist der T-700 nicht, wo andere mit der Kabelantenne schon NDR und FFN gut empfangen schwächelt er schon etwas.. aber die lokalen kommen natürlich einwandfrei..
Die Spule für den Diskriminator erkennt man am Kern auch auf dem ersten Blick (übrigens nicht T101 wie oft, sondern hier T104)
Lag leicht daneben. der Suchlauf stoppte immer 5kHz neben der Sollfrequenz, die "Automatik" korrigierte dann aber sauber.
nach dem 0V-Abgleich an den Meßpunkten NVcc (J187 Brücke) und T.M. (J180) [im SM beschrieben] stoppt er sauber und muss nicht mehr nachkorrigierten.

Sonst? viele Transistoren aber auch diverse ICs, einige von SANYO, OP AMP von JRC, µPCxx von NEC..
und der CSL Controller Chip ist YAMAHA gelabert, nix MOS 6502, wie wir ihn aus dem Apple II und anderen "8BIT PCs" aus der Zeit kennen.

sonst? RDS hat er natürlich aus 1983 noch nicht.... und auch die ausgewählte Senderspeichertaste leuchtet nicht "solo", sondern da leuchtet immer das ganze "Display" in schönem Rot.

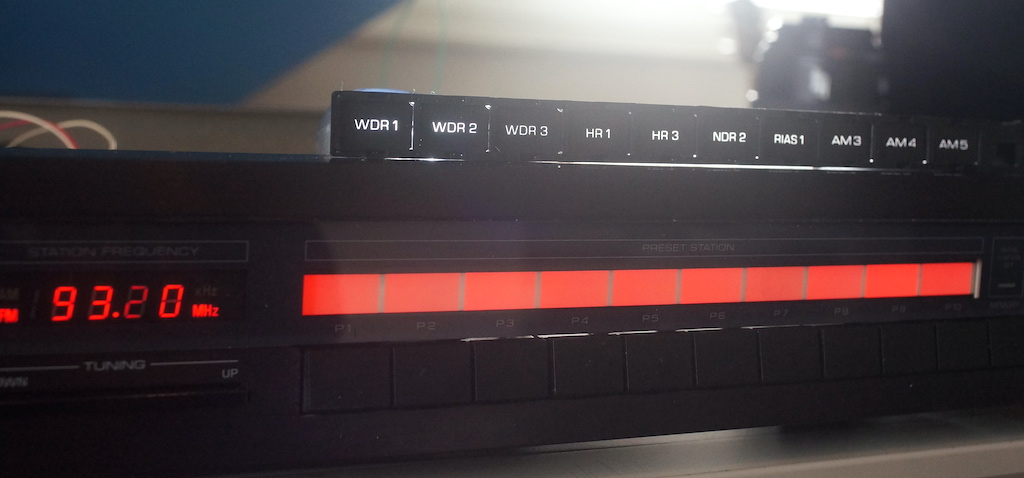

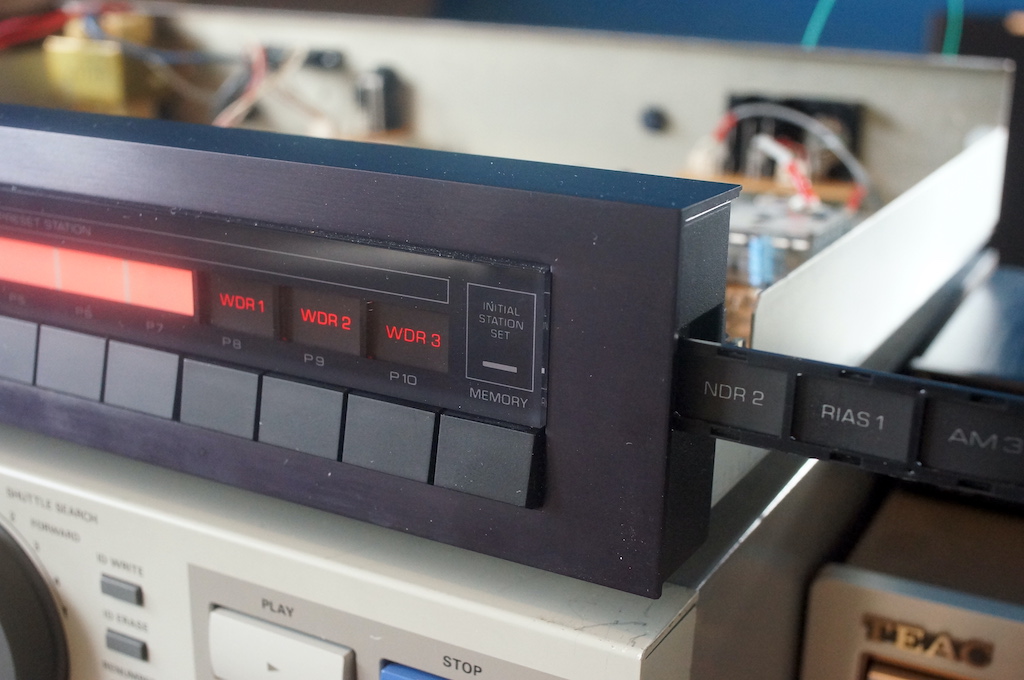

und über einen Schieber können von der Seite die Tasten/Senderbeschriftungen über kleine Plättchen "angebracht" werden.
Leider sind nicht mehr die anderen Plättchen (NDR1, FM1, FM2, usw. auch Dummys sollen dabei gewesen sein zum Selbstbeschrifen) aufzufinden..

die schöne gleichmäßige Ausleuchtung wird mit immerhin 10 einzelnen LEDs erreicht...

heißt, man muss ich an der Frequenz (oder dem zu hörenden Programm) orientieren, was man gerade hört...
kann aber gezielt auf seinen "anderen Wunschsender" umschalten.

Von der sonstigen Ausstattung alles was Synthies aus der Zeit haben

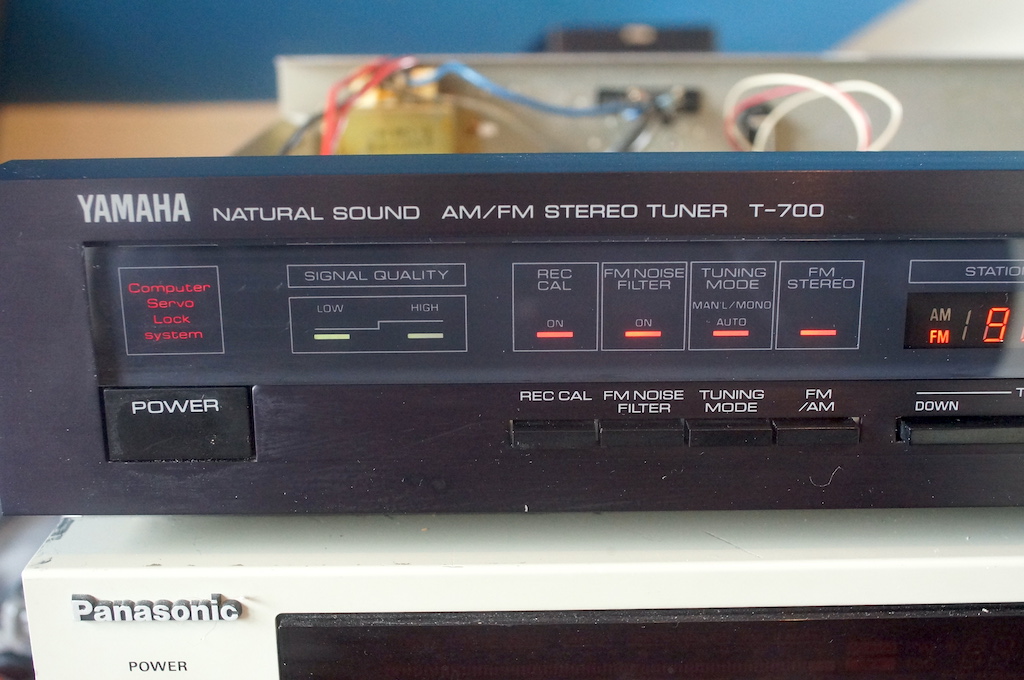

inklusive nen 333Hz REC CAL Tongenerator, wo "die LED blinkt"...
Signalstärkeanzeige.. ich behaupte mal gewollt minimalistisch, 2 Stufen.... (da hat der T-1000 ein anderes Konzept glaub ich)
Hierzu verweise ich einfach auf Holgers letzten Satz etwas weiter oben..

Hallo Peter,

das "Feature" funktioniert erwartungsgemäß auch beim T-1000. Danke für's recherchieren.

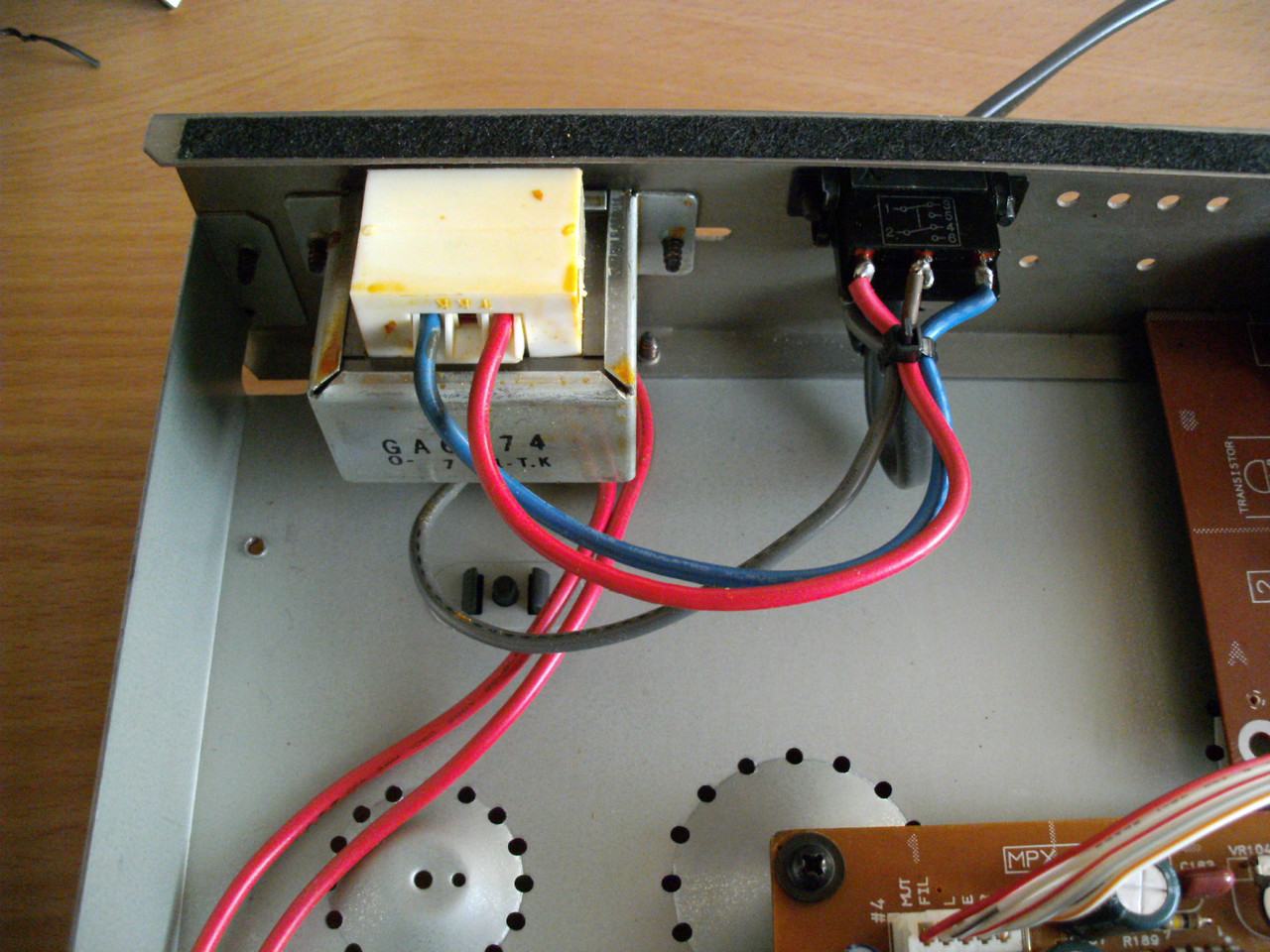

Hier noch ein paar Bilder der T-1000 Innereien (der defekte Netzteil-Elko wurde natürlich längst ausgewechselt):

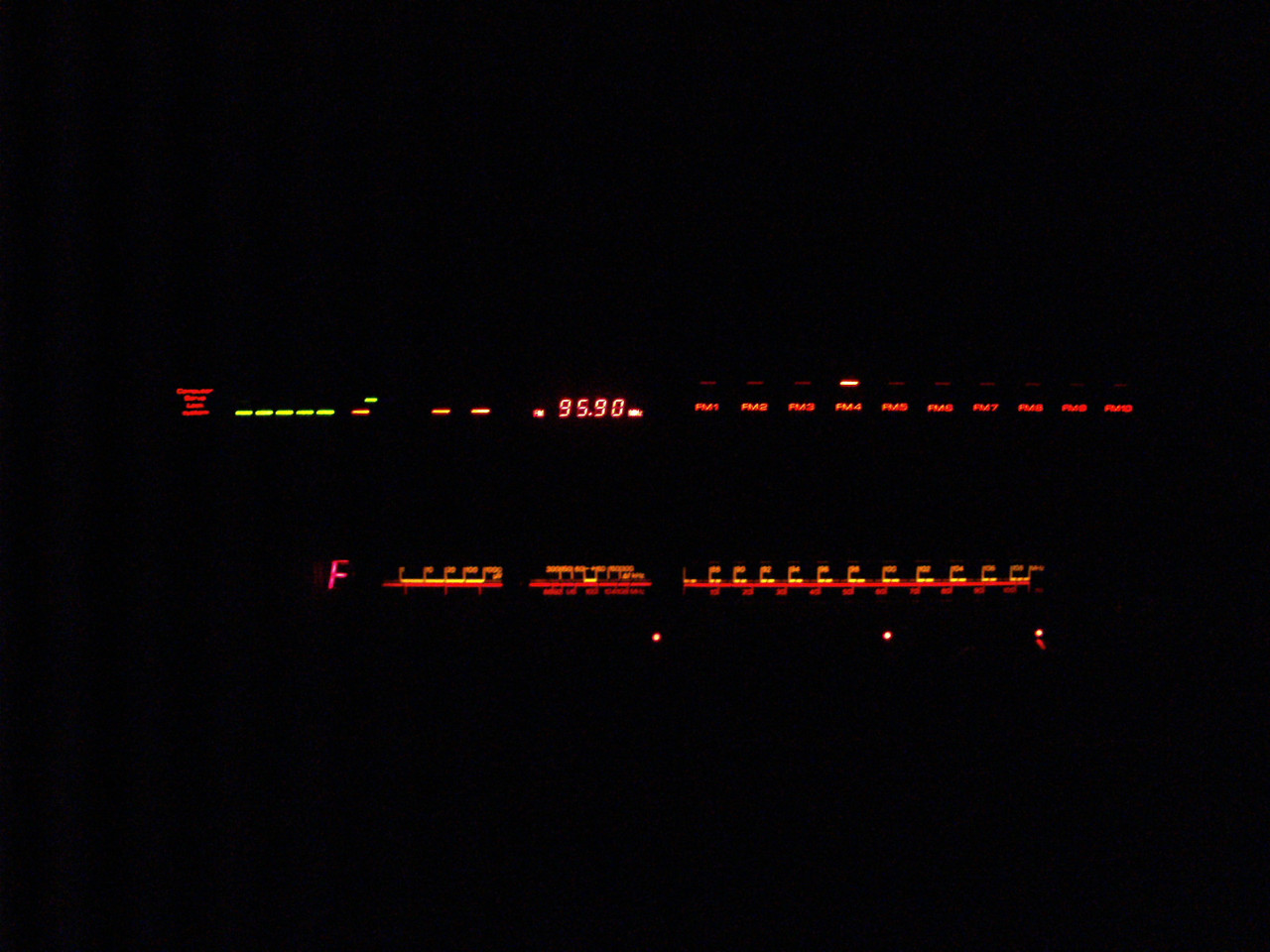

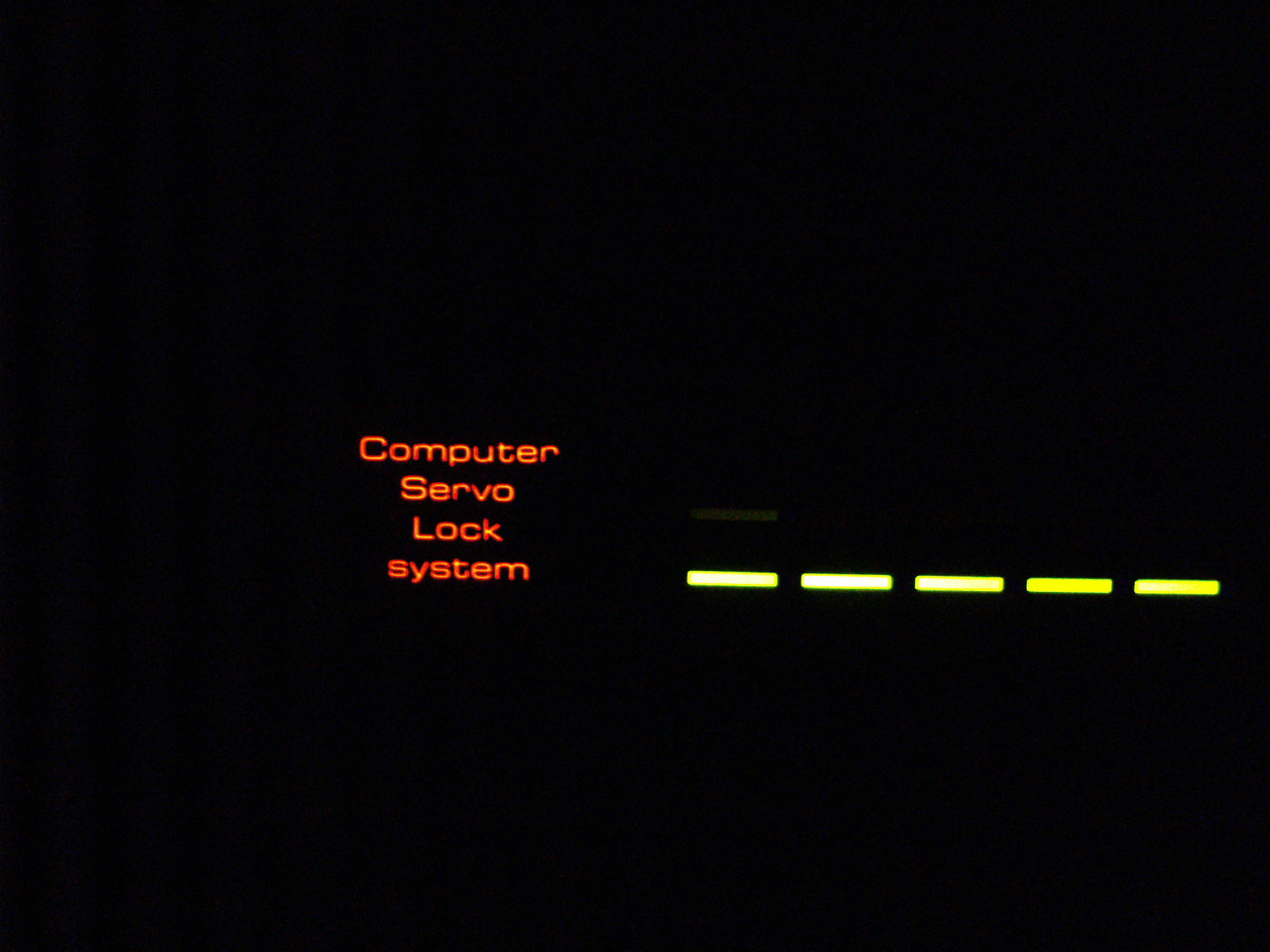

Und hier mit Licht aus:

danke gerade für das Zeigen der Innenbilder.

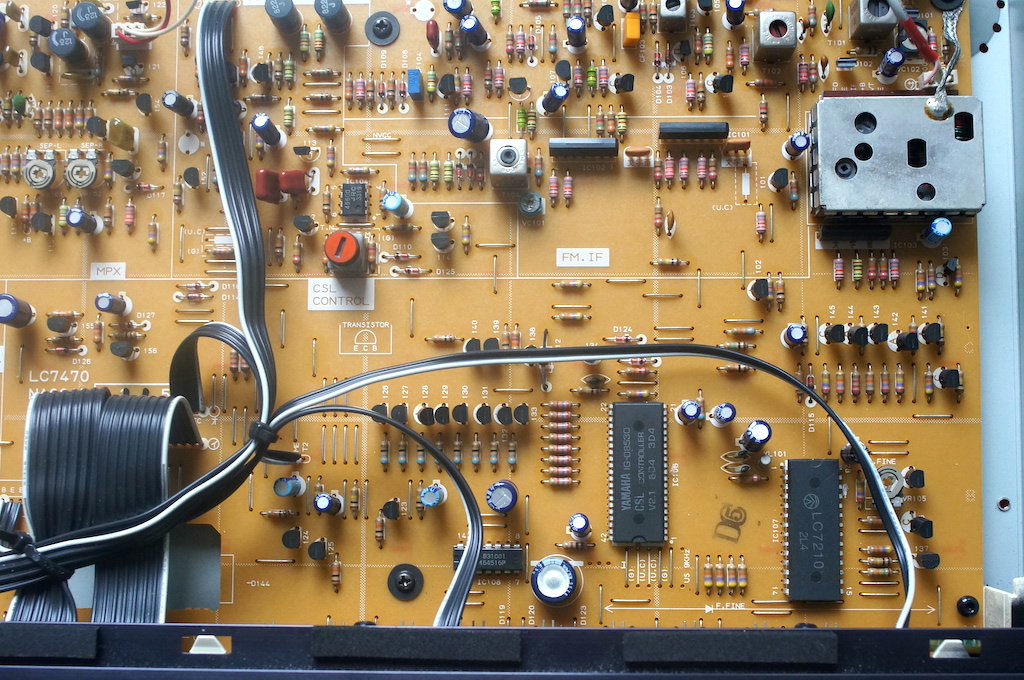

während die 2 "dicken" CSL Control Chips identisch zum T-700 sind, gibts beim Frontend doch schon Unterschiede:

hatte mal den kleinen Deckel gelüftet.. das Kästchen im T-1000 könnte 4 Kreise enthalten (kein SM gefunden) und hat der 2 umschaltbare FM Antenneneingänge?

Sonst sieht man im Dunkelbild 2 Unterschiede deutlich, a) 5stellige Signalanzeige beim 1000er, und b) .... wird über den Sendernamens"Balken" der ausgewählte mit ner eigenen LED angezeigt,, im Bild FM4..

beide von 1983.. weiss nicht welcher YAMAHA Tuner der erste Synthie war, und von wann. Muss ich mal nachschauen.**

Zuerst aber noch ein Duo-Bild:

YAMAHA T-700 von 1983 und der letzte YAMAHA Analog-FM-Tuner (zusammen mit dem seltenen S1000 ) der T-S500 der kann natürlich RDS, habs bewusst auf Freq. gestellt.  Beide haben für mich optisch was ......

** verlassen wir uns aufs hifi-wiki, es war 1980 der Yamaha T-760, wird auch hier als Hinweis angegeben.. https://www.hifi-wiki.de/index.php/Yamaha_T-760
Der dort gelistete T-960 II von 1982 war wohl der Vorgänger der T-500/1000

(19.01.2026, 14:15)nice2hear schrieb: [ -> ][/url]
hatte mal den kleinen Deckel gelüftet.. das Kästchen im T-1000 könnte 4 Kreise enthalten (kein SM gefunden) und hat der 2 umschaltbare FM Antenneneingänge?

Oha, was sagt uns der Entdeckler? Vier oder nicht vier ist hier die interessante Frage.
Nein enthält er nicht, wenns de die Spulen samt Kapazitätsdioden und Paralleltrimmer zählst, hat der ärmste hat nur 3, LO, RF und Antennenkreis. Von letzteren zwar zwei, aber die nur ent- oder weder.
Klar hat der, was drauf geschrieben wurde. Es geht dabei, wenn man die unterschiedlichen Spulen in beiden Eingängen anschaut, nicht unbedingt um zwei Antennen, eher um unterschiedliche Selektivität/Nebenwellenunterdrückung ...


Allzeit störungsfreien Empfang und 73 wünscht einer,
der schon 1970 mit nem Russenfunknetz Namens 109 zu tun hatte,
allerdings war das ziemlich trocken auch in guten Radios, weil in highspeed cw ...

(19.01.2026, 19:58)Gorm schrieb: [ -> ]Nein enthält er nicht, wenns de die Spulen samt Kapazitätsdioden und Paralleltrimmer zählst, hat der ärmste hat nur 3, LO, RF und Antennenkreis. Von letzteren zwar zwei, aber die nur ent- oder weder.
Klar hat der, was drauf geschrieben wurde. Es geht dabei, wenn man die unterschiedlichen Spulen in beiden Eingängen anschaut, nicht unbedingt um zwei Antennen, eher um unterschiedliche Selektivität/Nebenwellenunterdrückung ...

Ok, Kapdioden sinds D401 bis D404. Und 2 davon in den Ant1/2 Eingangskreisen .. Wird damit DX / Local Umschaltung mit der RX Taste realisiert??

Davon ist auszugehen.

Passend zur Yamaha T Tuner „Flut“ gerade hier hab ich als Beifang einen (bereits zitieren) T-760 in Silber und in ordentlichen Zustand mit gebracht.
Etwas ungewöhnlich/ nervig war das die digital Anzeige immer eine 5 als letzte Ziffer ein-und ausblendete.
Nach Ferncheck von Peter konnte mittels T103 / T104 Einstellung die Anzeige nun „getunt“ werden und zeigt nun wieder stabil ohne flackernde 5 an; allerdings gibts keine Null in der Anzeige (fehlte von Anfang an).

(25.01.2026, 16:40)Busch63 schrieb: [ -> ]:.... und zeigt nun wieder stabil ohne flackernde 5 an; allerdings gibts keine Null in der Anzeige (fehlte* von Anfang an).

*Das ist so gewollt.. dass die Null nicht angezeigt wird. Haben die Entwickler so programmiert.. Die 7-Segment-Anzeige könnte die/eine Null natürlich anzeigen.
Und prima dass durch Zufall gesteuert nun mit dem T-760 der allererste Synthesizer Tuner von Yamaha auch auf dieser Threadseite gezeigt wurde.
