Hallo
Nur zur Info,der Sentry 3 Bass hatte eine Hifi Schaumstoffsicke, und wurde mittels zu tief abgestimmten Gehäuse und Equalizer
noch ein Stück runter gezogen , der Wirkungsgrad war dann bei 92 - 93 dB .

´nAbend

heute Großkampftag........

viele Kilo Boggsn bewegt, alles verkabelt und eingemessen....




und jetzt ne Viertelstunde gehört

Fazit: das war für ganz lange Zeit mein letztes "Großprojekt"....... wenn ich daran denke wieviel Zeit und vor allem "Überwindung" die Bauerei doch gekostet hat, früher konnte ich es kaum abwarten in der knapp bemessenen Freizeit wieder ans Werk zu gehen und endlich was zum Hören fertig zu bekommen. Hier musste ich mich echt teilweise zwingen weiter zu machen. Der Elan lässt einfach nach mit der Zeit......
Umso mehr freue ich mich jetzt über die neuen Lautsprecher, weil das was da auf Anhieb rauskommt ist, vorsichtig formuliert, mein HighEnd. FAT!

Die Geithain haben mich jetzt viele Jahre begleitet und haben klanglich auch nie den Wunsch nach was anderem aufkommen lassen, egal was und wo ich was anderes gehört habe, konnte ich doch "souverän" zuhause die Anlage anschmeißen und zufrieden im Sessel Platz nehmen....
und dann kommen doch manchmal die Flausen innen Kopp, Hörner wollteste doch auch mal haben....... Ja, hammajetzt.





VG
Sascha

Kracher. Deine Selbstbauberichte (diese Boggsn, das "Tonmöbel", der Unterbau für den Micro, der Micro-Klon, die Boxenständer für die Geithain) sind auch immer sehr schön - gut geschrieben und toll fotografiert. Macht Spaß beim Lesen. (Mein Selbstbaugeschick hält sich in sehr engen Grenzen, deswegen versuch ich mich gar nicht erst am Nachbau...)

Viel Freude mit den Brummern!

Cheers
Frank

Mojn,
dem kann ich kaum was hinzufügen..
Deine Posts/Fortsetzungen werden immer mit großer Spannung erwartet und
vom Ergebnis bin ich immer wieder fasziniert.

Sehen tiptop aus und wenn sie auch noch ohral überzeugen, Reschpekt
Viel Spaß damit.
LG Tom

Danke, Frank und Tom, macht ja auch Spaß wenn sich andere über solche Beiträge freuen.

VG
Sascha

Auch von meiner Seite Lob für das große Kino, dass Du beim Basteln immer ablieferst.
Muss dann beim Verstärker abholen mal bei Dir stoppen und mal hören....

Was wird nun mit den Geithain?

Hallo Christian,

ja sehr gerne, würde mich freuen.

Die Geithain werden wohl verkauft, die sind einfach zu groß zum Lagern    und nachdem ich heute bis spät in die Nacht mit einem Grinsen vor den neuen saß, werden sie wohl auch nicht nochmal aufgebaut.

VG
Sascha

Hallo Sascha,

erstklassige Arbeit ! Wenn die Projekte sich etwas "ziehen" hat das manchmal auch durchaus Vorteile... ich stelle fest dass man da während der Entstehung oftmals Details noch genauer durchdenkt. Wirkt sich also eventuell sogar positiv aufs Ergebnis aus... und mit dem Alter kommt die Geduld .

Ich möchte mich wirklich nicht selbst einladen... da ich ja "öfter" in meiner Werkstatt in Griesheim bin und eine ähnliche 2-Wege-Kombination mit schon ewig hier lagernden Bässen und selbstgebauten Hörnern plane hätte ich aber durchaus Interesse mir mal einen Eindruck zu verschaffen. Es steht sicher öfter "Hör-Besuch" bei dir an... vielleicht ergibt sich die Möglichkeit mich mal einzuschieben .

schönes Wochenende
Andreas

Hallo Andreas,

das mit den "Hör-Besuchen" hält sich durchaus in Grenzen , da sollte sich sicher was machen lassen.
Meld Dich einfach, dann machen wir was aus....

VG
Sascha

Glückwunsch, Sascha ! Das ist eine tolle Motivationshilfe mal selbst wieder was schönes zu bauen

Ich lese diese aber auch andere Berichte immer wieder gern, vor allem wenn es einen Anfang und ein Ende hat.

Hallo Sascha,
in der Tat beeindruckende Lautsprecherboxen. Erzähle uns doch noch mehr technische Details, wie z.B. Grenzfrequenz, SPL, Controller-setup. Die chassis von TAD sind natürlich über jeden Zweifel erhaben, aber mir scheint das Preis/Leistungsverhältnis nicht mehr angemessen.
Sehr lange wurde der Markt für Profilautsprecher von JBL dominiert und als Ende der Fahnenstange gab es eben noch TAD. Aber die Zeit ist nicht stehengeblieben und die Mitbewerber haben richtig zugelegt. So gibt es ja z.B. von Beyma sehr schöne Tieftöner für relativ kleines Geld und hochwertige  breitbandige 2"-Treiber von z.B. BMS, B&C, Eighteensound, Precision Devices zum echten Schnäppchenpreis.
Viele Grüsse
Uli

Hallo Uli,

Bevor ich hier Anfänge irgendeinen Blödsinn zu erzählen, zeig ich lieber ein paar Screenshots aus der Trinnov-Vorstufe-Weiche-DSP-Controller und würde darum bitten diese selbst zu interpretieren.
Ich hab mir das Teil nämlich genau aus diesem Grunde zugelegt, weil ich von Lautsprecherentwicklung, wenn man es freundlich ausdrücken möchte, nur rudimentäre Kenntnissse habe und kaufen kann jeder
Das Ergebnis überzeugt mich jedenfalls, war gut investierte Kohle.....

Eckdaten der Weichenschaltung kann ich noch selbst beisteuern, der Tieftöner wird mit 36db/oct ab 650 hz getrennt, das Horn mit 12db/oct - L-R Filter. Hier will ich in Zukunft vielleicht auch mal eine höhere Trennfrequenz ausprobieren, mal schauen.....

Der Amplitudenfrequenzgang im Überblick.....

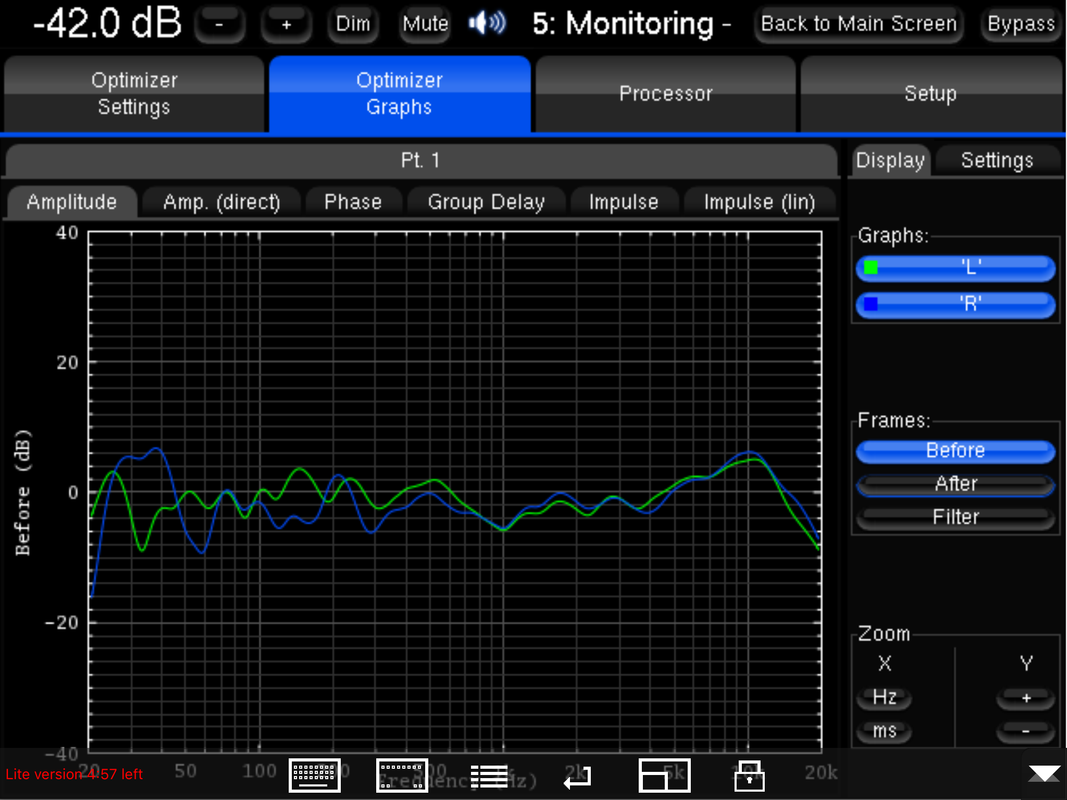

Im einzelnen, vorher, ohne Korrektur....



Nachher.....



Phase vorher/nachher



Usw......

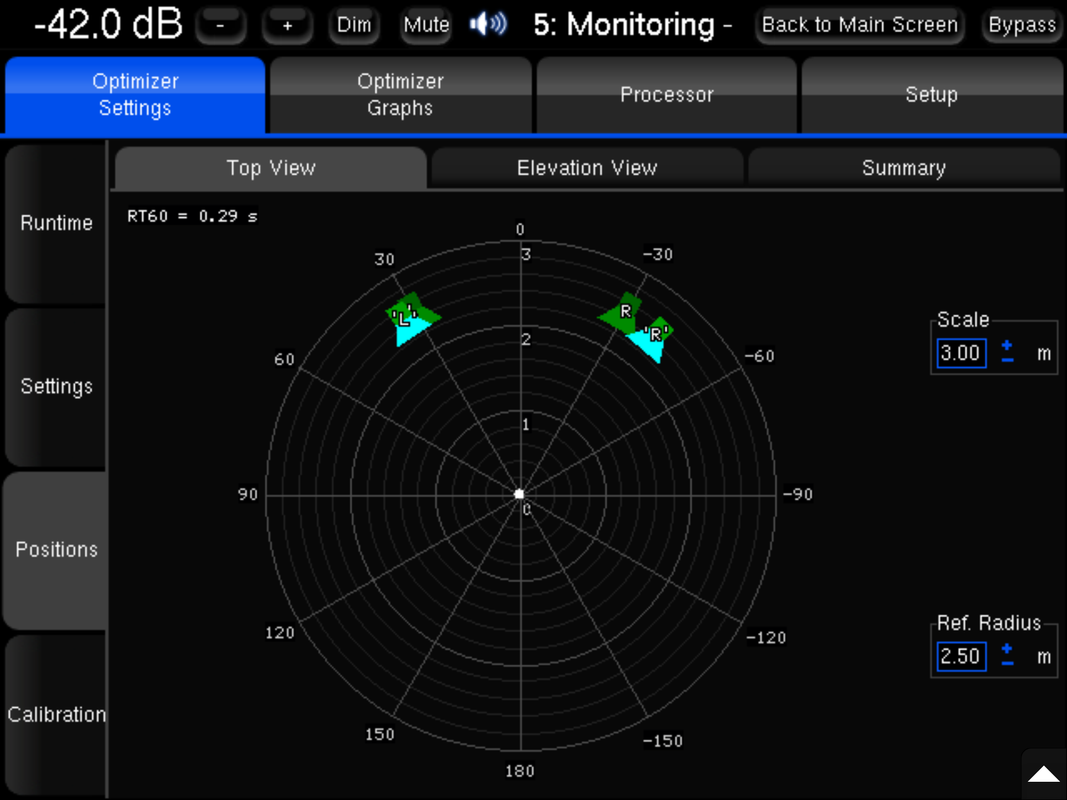

Virtuelles Verschieben der Lautsprecher im Raum.... remaping...





VG
Sascha

Ist das sowas wie ein ESP für Speaker?

Hehe,

Ja so ähnlich, man muss dem Ding nur sagen wohin man fahren möchte..... achne, das war das Navi....

Chose your target

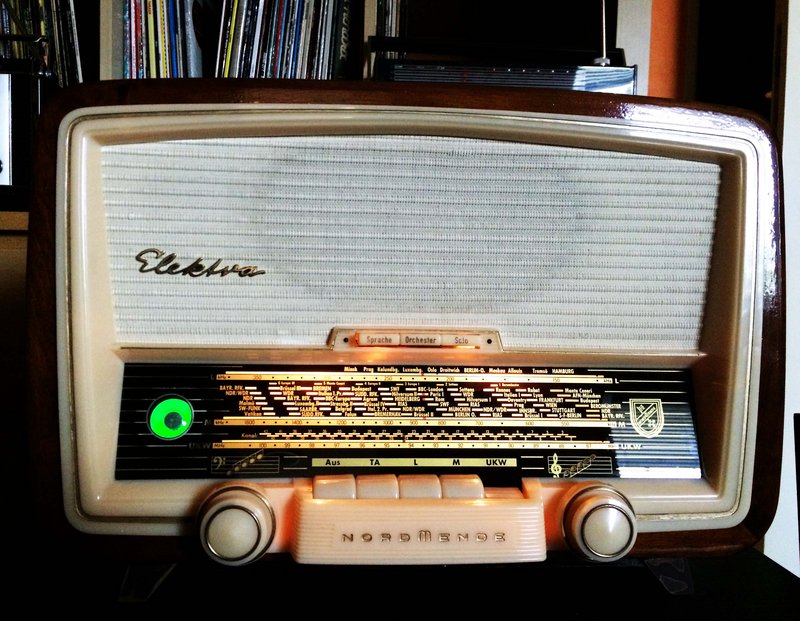

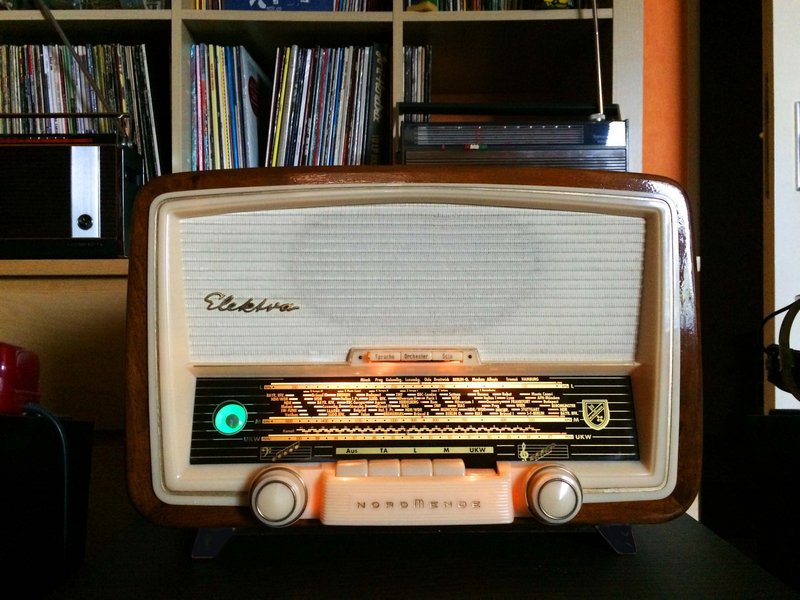

Update: Jetzt kann die lütte Bremer Deern wieder trällern!  Link zum ersten Teil






Das Radio läuft seit 07.00 Uhr und ist bis jetzt noch nicht abgefackelt. Ich werte das mal als erfolgreiche Reparatur.

Gruß
Björn

Zitat:Update: Jetzt kann die lütte Bremer Deern wieder trällern!

Schönes Gerät, ist das Auge neu? Wenn nein glück gehabt, so hell findet man die selten.

Sind die Problemkondensatoren getauscht? Sonst wirst nicht lange Freude daran haben. Zumindest Entstörfilter am Netz und Koppelkondensator zur Endröhre muss neu gemacht werden.

Moin Jan,

das Auge ist eine neue russische 6E5S, da bei der originalen EM34 nur noch die Heizung leuchtete und mir eine NOS EM34 ein wenig zu teuer war.
Alle Problemkondensatoren wurden getauscht, denn das Radio soll ja schließlich täglich laufen. Die bei alten Nordmende-Radios so beliebte geschirmte R/C-Kombination habe ich auch nachgebaut, sowie den Becherelko neu befüllt. Bei den Röhren mußten nur die ECH81 und die ECC85 getauscht werden.
Eine VDE-konforme Anschlussschnur habe ich dem Teil auch noch verpasst.
Die Schallwand habe ich vorsichtig von losem Schmutz befreit und dann mit ein wenig Chlorreiniger eingesprüht. Nach 5 Minuten habe ich die Schallwand mit dem Fön getrocknet.

Gruß
Björn

Hallo Sascha,

Zitat:die Trinnov-Vorstufe-Weiche-DSP-Controller

kostet doch soviel wie ein Kleinwagen; habe ich das richtig recherchiert? Als passionierter Schnäppchenjäger bekomme ich da echt Schnappatmung. Ich hätte jetzt eher an z.B.  das dBX Drive Rack gedacht.

https://www.thomann.de/de/dbx_driverack_pa2.htm
Das gibt es für kleines Geld beim Thomann; ähnliches von Behringer ca. für die Hälfte.
Die geposteten Frequenzgänge sehen ja ganz gut aus  aber wie ist denn subjektiv die Hochtonwiedergabe?
Die 2" Treiber, die ich bisher gehört hatte, (TAD waren nicht darunter) empfand ich ganz ok aber die Feinzeichnung oder welche blumigen Worte man sonst dafür nennen sollte, war nicht ganz überzeugend. Ein JBL 2405 oder Beyma CP21F kann das nach meinem Empfinden besser.
Viele Grüsse
Uli

Hallo Uli,

ja, das Trinnov Ding ist sehr teuer........ gebraucht geht es, wobei da immer noch ordentlich Kröten auf den Tisch gelegt werden mussten.....

Für "kleines Geld" hätte ich auch gerne gekauft, aber sicher nicht den Komfort und (vielleicht auch nicht) die Performance der Trinnov bekommen, mir war das die Investition wert. Die Hobbykasse hatte ich vorher durch den Verkauf von einigen Geräten soweit aufgefüllt, dass es "gepasst" hat. War aber auch keine leichte Entscheidung die Teile abzugeben.........

der subjektive Hochtoneindruck bzgl. Feinzeichnung.............  dazu sollten wir festlegen, was man unter "Feinzeichnung" versteht. Meinem Empfinden nach spielt der TAD-Treiber im Hochton sehr "aufgeräumt" - detailliert, sauber, "frisch" und mit einer räumlichen Darstellung, die ich von den Geithain her so nicht kannte. Mir taugt das, habe aber keine Vergleiche zu anderen 2" Treibern und die von Dir erwähnten JBL und Beyma kenne ich leider nicht und kann auch nicht beurteilen ob sie es besser können. Sie könnten es aber schwer haben, hab ich den Verdacht.....

VG
Sascha

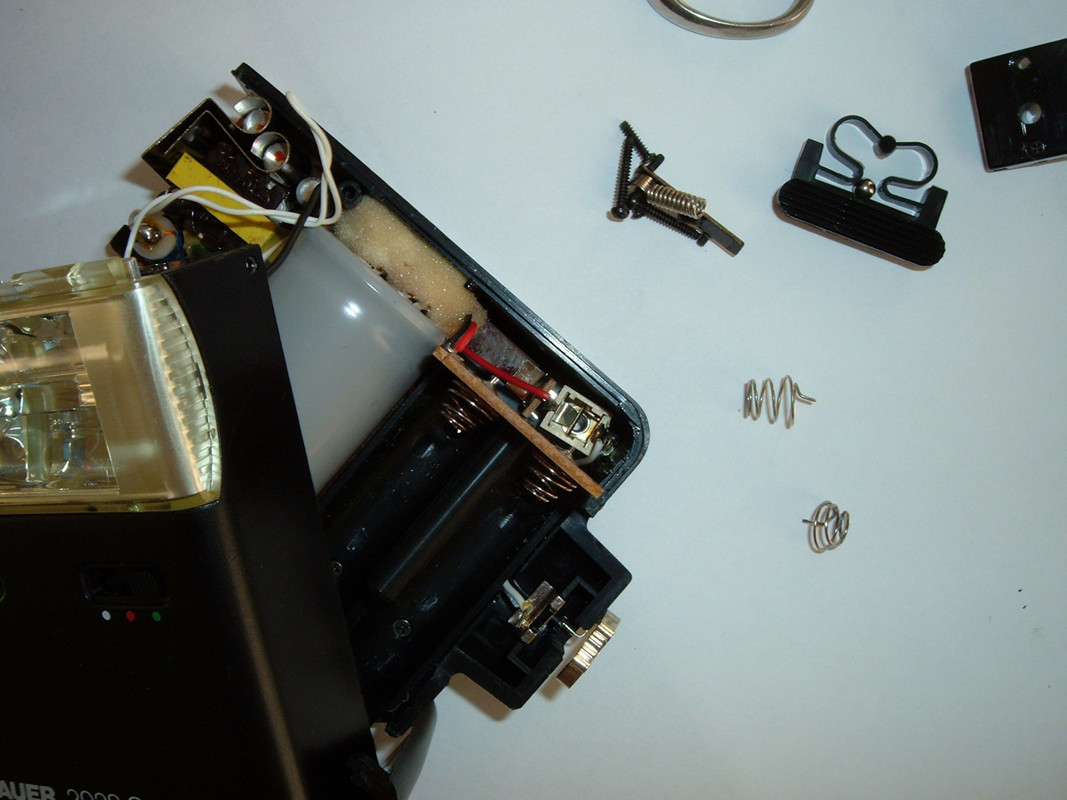

Die Praktica Revueflex von Matse ist heute angekommen, voll funktionsfähig, aber der beiliegende Bauer Blitz wollte nicht. Genauer Blick ins Batteriefach offenbarte einen angegammelten Federkontakt, beim Versuch den sauber zu kratzen sind gleich die obersten 2 Windungen weggebrochen. Also aufgemacht, am Labornetzteil (6V und Strom auf 500mA begrenzt) festgestellt das er tut, also weitere Arbeiten lohnenswert. Ich habe dann einen Federkontakt aus einem alten Batteriehalter für Mignonzellen rausgeknipst, passend zurechtgebogen, eingelötet, alles wieder zusammen, Akkus rein, Fiiiieeep (gutes Zeichen), ausgelöst, blitzt wieder wie er soll.

Keine Atempause, Radio wird gemacht, es geht voran: Philetta BD 254 U (Allstromgerät), Bj. 1955/56.



Leider habe ich keine Bilder vom Urzustand des Geräts gemacht - es war aber auch wirklich besser so. Das arme Teil fristete wohl mehrere Jahrzehnte in einer Küche - dementsprechend verdreckt und schmierig kam es daher.
Die einstmals goldene Lackierung des Bakelitgehäuses hatte sich in eine Farbe verwandelt, die man euphemistisch als "Metallic-Bronchialauswurfgrün", bzw. "Popel-die-man-unter-der Schulbank-findet-Grünmetallic" bezeichnen konnte.
Die Skalenscheibe war blind und das Chassis glich einer fettigen Winterlandschaft. Kurioserweise funktionierte das Radio bei einem kurzen Test sogar noch recht gut.
Was bis jetzt gemacht wurde: Das Bakelitgehäuse wurde entseucht und mittels heißem Wasser, Spüli und einem alten(!) Topfreiniger vorsichtig von seiner Farbe befreit.
Dann wurde die Goldlinierung wieder ein wenig aufgehübscht und die Skalenscheibe aus Plastik wieder auf Vordermann gebracht.

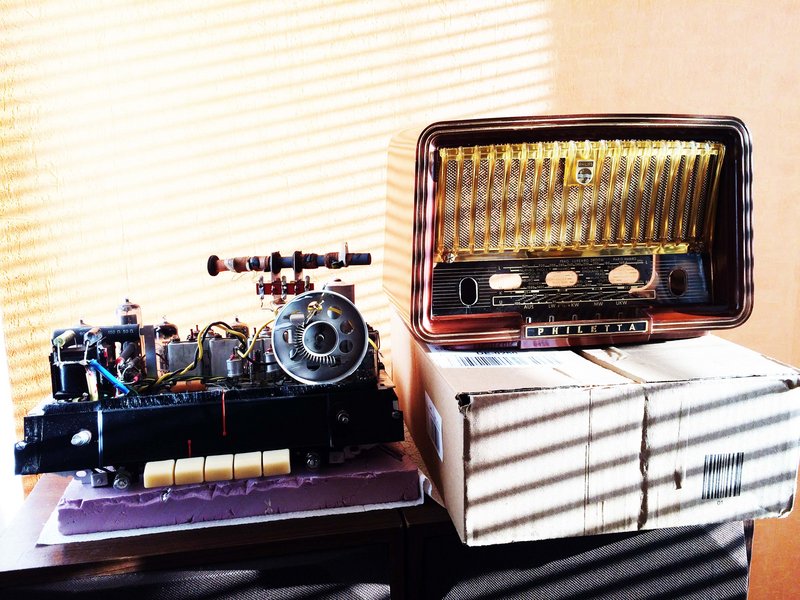

Hier mal ein Bild vom Ergebnis:

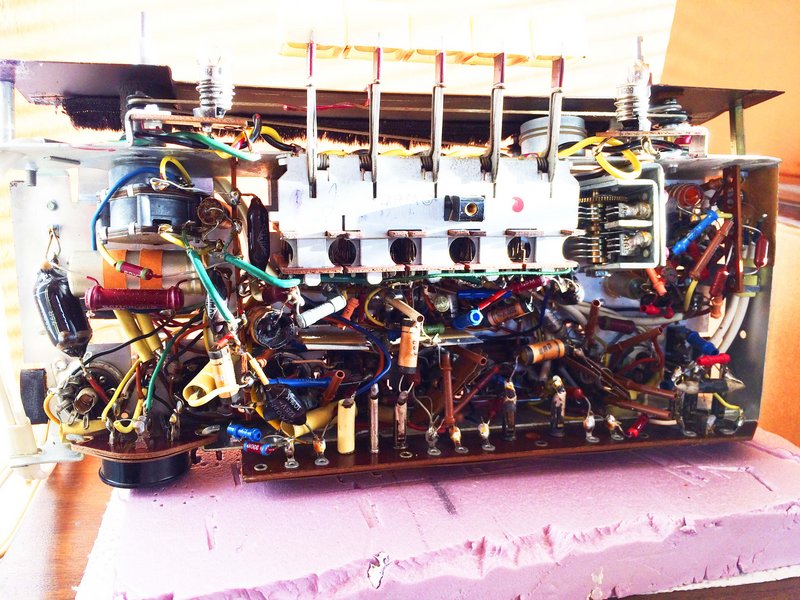

Das Chassis wurde ebenfalls entseucht und vom Staub der Jahrzehnte befreit. Zum Vorschein kam ein unverbasteltes Gerät:





Wie bei kleinen Radios üblich, sind alle Bauteile schön gedrängt und manche nur mit mehrfach gebrochenen Fingern erreichbar. Ich freue mich jetzt schon auf die Lötarbeiten!
Fortsetzung folgt!

Gruß
Björn

(19.09.2020, 18:09)Throatwobbler Mangrove schrieb: [ -> ]Hier mal ein Bild vom Ergebnis:

Sehr wurlitzermäßig!!

Hallo,

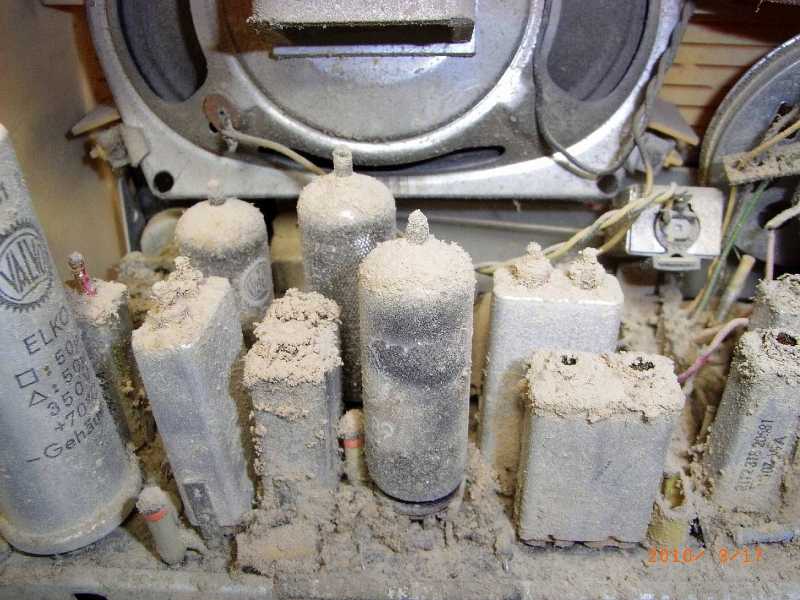

solche "Vorher-Bilder" kann ich beisteuern, von einem baugleichen Gerät. Es fehlt der Ölschleim aus der Küche.

Eine sehr anheimelnde Winterlandschaft das ist!

Gruß
Björn
