  Danke Tom,

haben inzwischen alle vier EVs mal zur Probe eingebaut gehabt ...   alles soweit Top , wobei die Zwei .. mit den neu gemachten Sicken ...doch ein klein wenig anders klingen als die originalen, die jetzt ein Logo haben ... scheppern oder so tut nix .. älles gut

wie auch immer , jedenfalls sind se endlich mal fertig un hat ganz gut hin gehauen .
das  alte originale EV 4x12 " Gehäuse  hab ich in die Kleinanzeigen zu verschenken gemacht   haben sich zwei Jungs (angehende Musiker) gekrallt hatten sich gefreut.. weil das Gehäuse absolut Top  erhalten war

Ich hatte ja vor längerer Zeit hier mal versucht, mit Hilfe der Schwarmintelligenz Abhilfe für die wackligen Haubenscharniere am TD160 zu improvisieren.

Kaum ist ein halbes Jahr rum... inzwischen hab ich dem Dreher eine schönere Zarge spendiert (original, gebraucht, aber in wesentlich besserem Zustand als die alte) und dann auch mal die Haube ein bisschen aufpolieren lassen. Und dann haben mich die ausgeleierten Scharniere wieder genervt. Bei ebay dann für einen humanen Kurs "neue" erstanden, bei denen aber, wie sich herausstellte, die Feder nur marginal besser war - die Haube blieb bei maximalem Öffnungswinkel zwar offen, aber nur gerade so eben, und fiel herunter, wenn man sie schief angeguckt hat. (Reklamieren war nicht, weil ich die "neuen" Scharniere eine ganze Weile in der Schublade liegen hatte, ehe ich dazu gekommen bin, sie zu montieren... selber schuld.)

Zum Glück hatte ich die alten Scharniere nicht weggeworfen und hab dann heute aus der Not eine Tugend gemacht und mittig ein drittes Scharnier montiert - und was soll ich sagen: hält. Sogar besser als erwartet - die Haube bleibt in jeder (!) Position offen stehen. Genauer gesagt geht sie nicht mehr ganz zu ... aber ich hab beschlossen, das zu ignorieren, und vielleicht schaffe ich mir eh noch einen Überzieher für den Dreher an, sonst kann ich in ein paar Wochen die Haube gleich wieder polieren lassen.

.

Wenn jemand das gleiche Problem haben sollte - ich hab jetzt noch ein Scharnier übrig... Wie gesagt, ein bisschen ausgeleiert. Aber wenn die Last der Haube auf drei statt zwei Scharniere verteilt wird, sollte es halten. Vielleicht sogar zu gut, wie in meinem Fall...

Schönen Restsonntag!
Cheers
Frank

Nicht ganz zu? ….schwierig. Evtl. könnte man am Mittleren die Feder bissi kürzen.
Langt ja evtl. schon, wenn man eine Windung abknipst.
Schöner Dreher

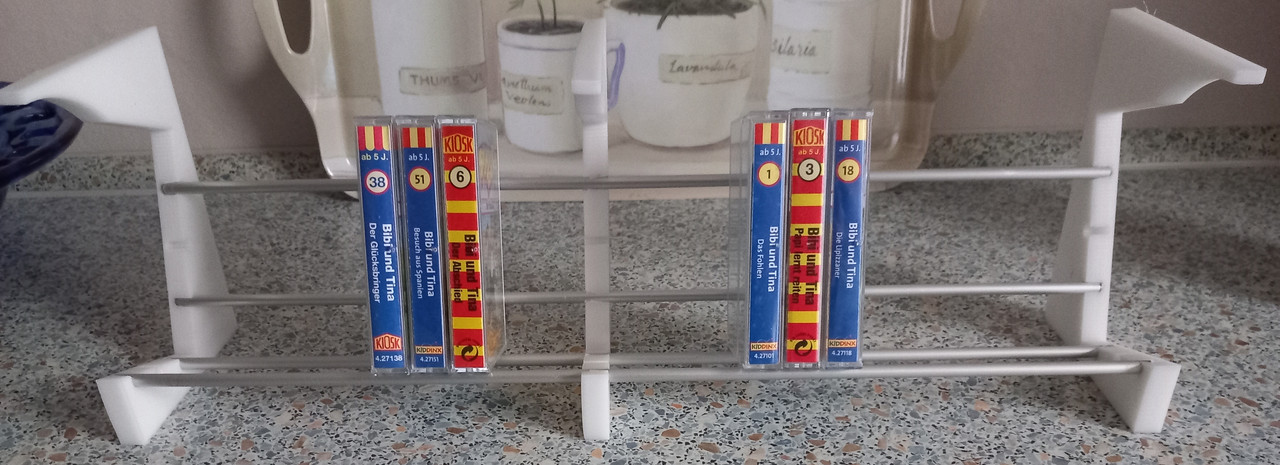

Der eine 3D-Drucker (Ender 5 ) macht seine Arbeit sehr gut :

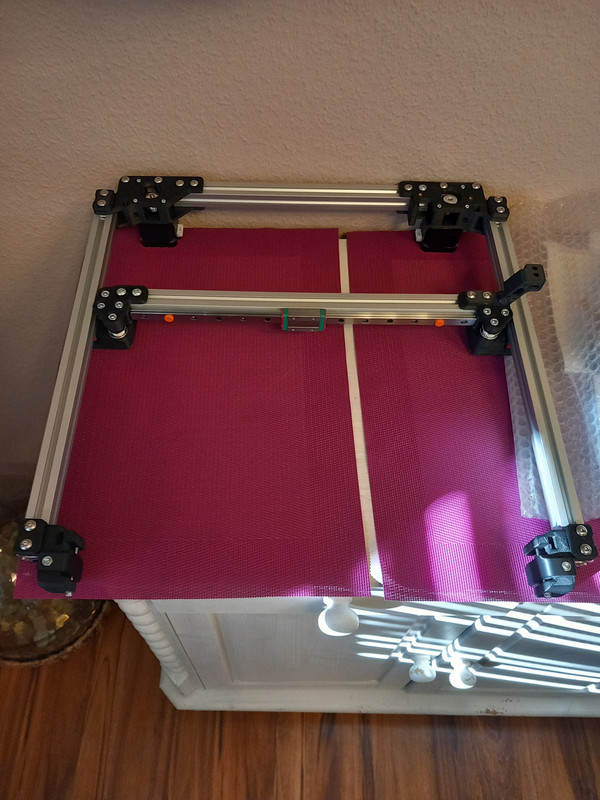

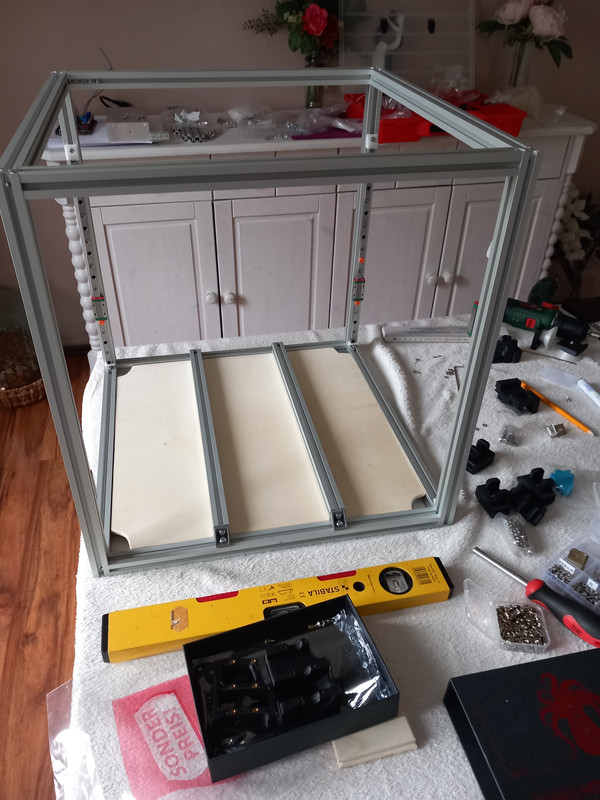

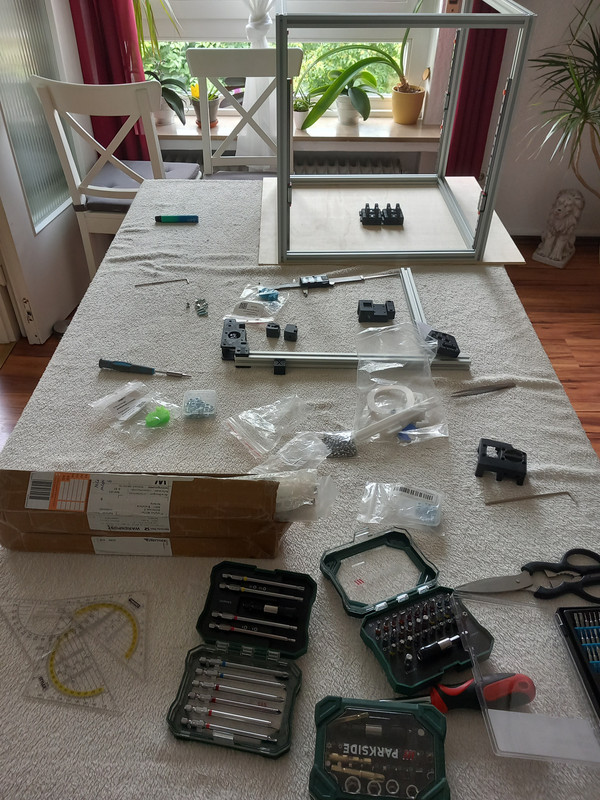

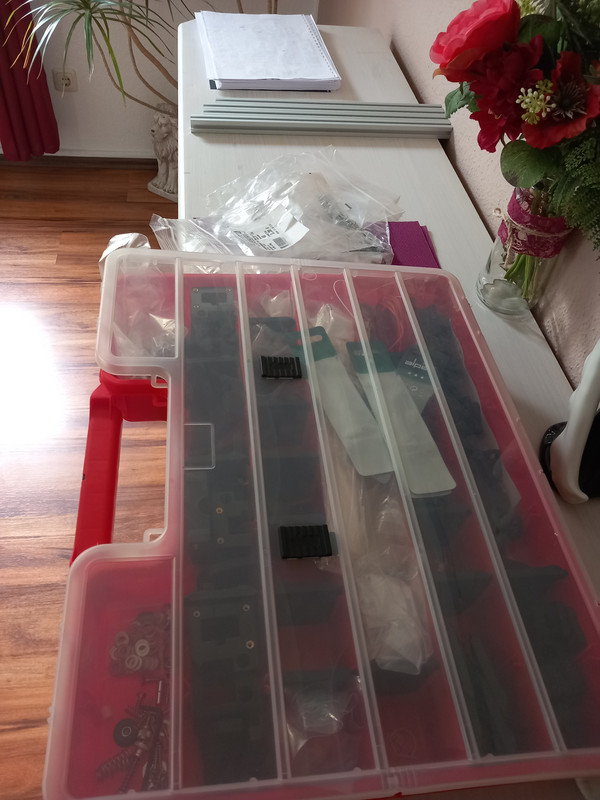

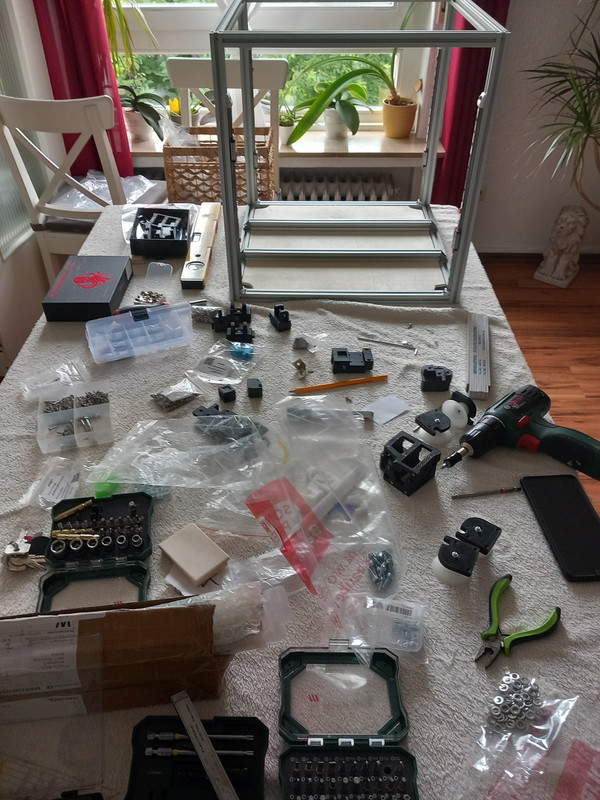

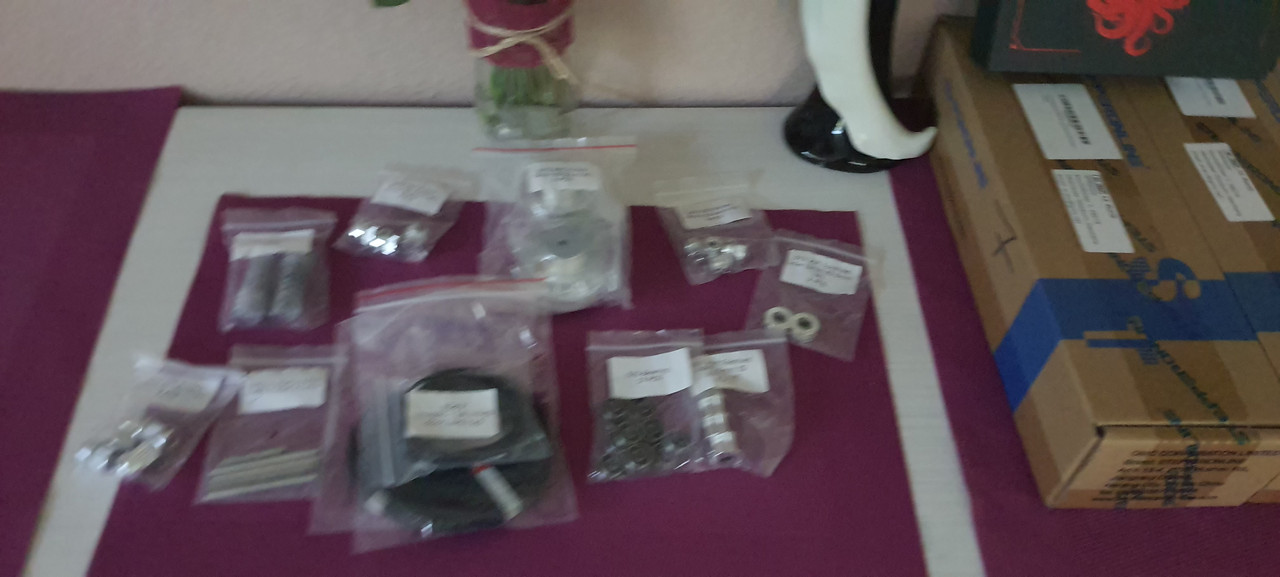

Und der Voron nimmt langsam Gestallt an :









VG Werner

Zu meiner plattenwaschmaschine habe ich mal ein nettes kleines Video vom vinylnerd dem brauche ich nicht viel hinzuzugeben.

Außer das mit dem Netzteil meines hat 24V/DC
Da habe ich aber einen stepdown Wandler von reichelt mit dem man die Spannung variieren kann



Damit drehe ich die Spannung so weit runter das er nur noch mit wirklich 1-2 Umdrehungen pro Minute arbeitet da hat er gerade 7-8 quasi kurz vorm abheben.
Das mit dem filzstreifen hat auch sehr gut funktioniert hängt jetzt alles im lot.
Die Scheiben für die Platten was er da mit moosgummi löst werden bei mir wohl teile aus dem 3D drucker vielleicht komme ich sogar auf 5 Platten gleichzeitig, muss ich aber noch zu Ende denken.

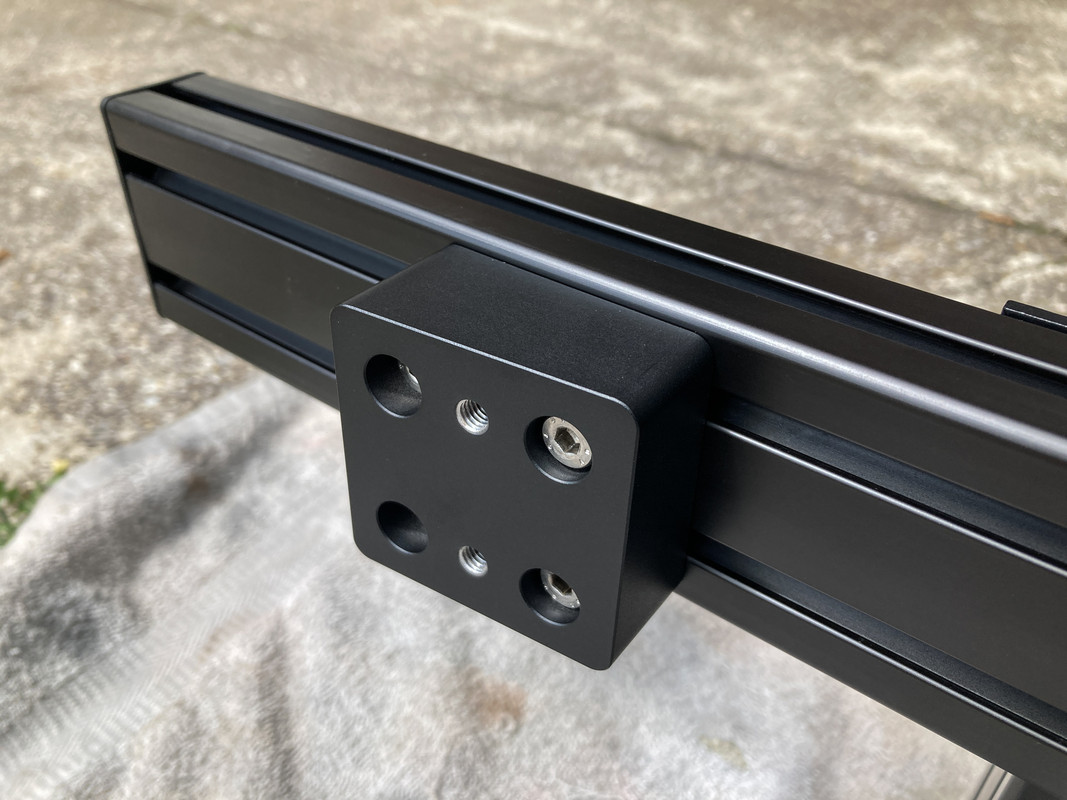

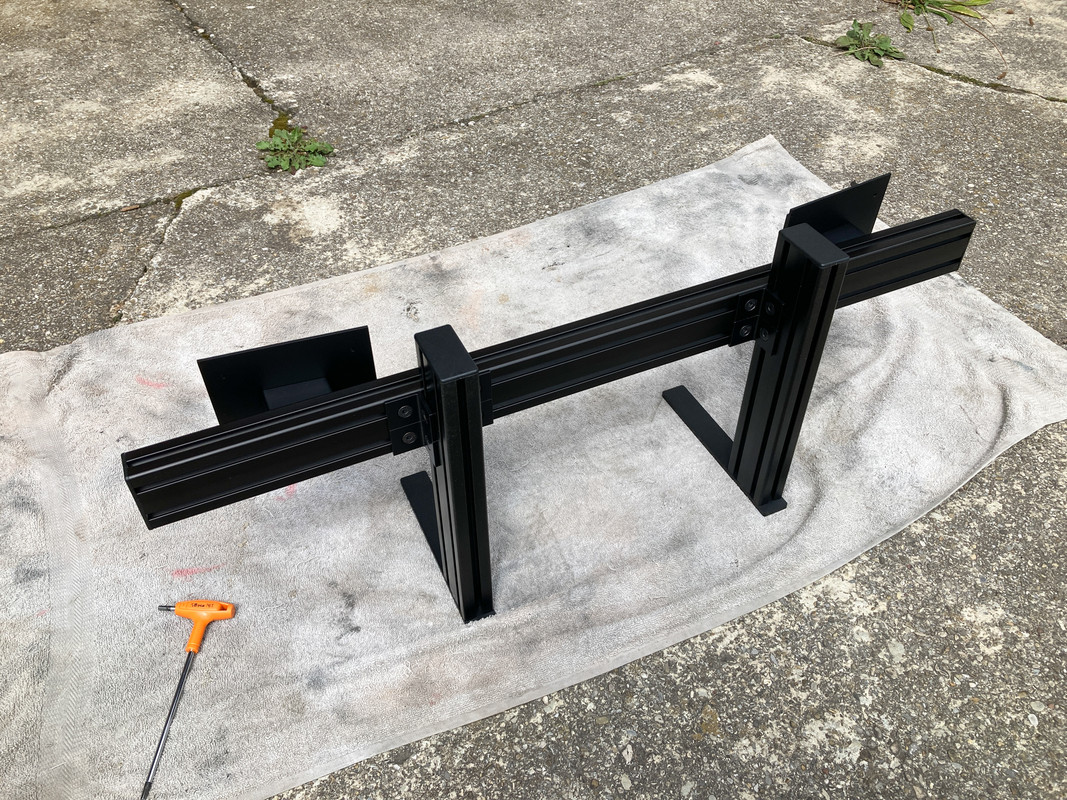

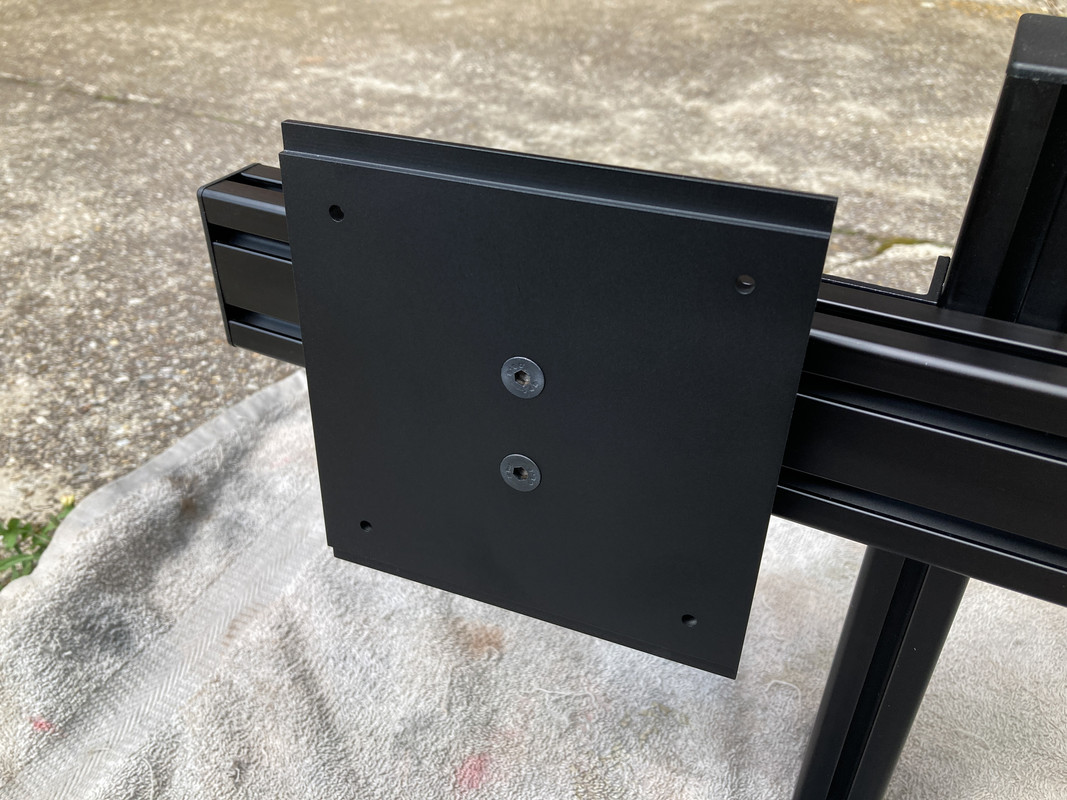

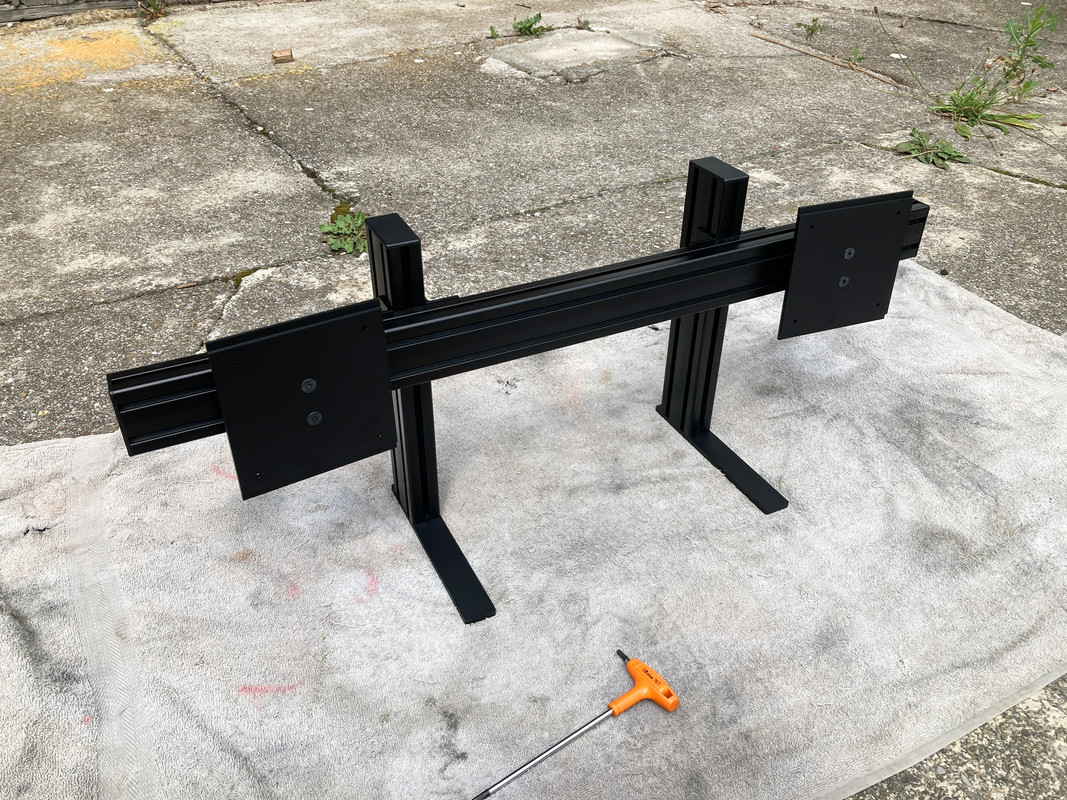

Nachdem mir kein käufliches Monitor-Rack gefiel oder sie schlicht unverschämt teuer waren, habe ich mir einfach selber eins gebaut. Um nicht unnötig viel Schreibtischtiefe zu verschenken, habe ich keine schwenkbaren Vesa-Mounts angebracht, sondern im CAD Sockel mit festen Winkeln (6 Grad nach innen, 2,5 Grad nach oben) gezeichnet. Die Vesa-Platten sind so geformt, dass sie sich nahtlos in die Rückwand meiner Monitore einfügen. Das bedeutet zwar, dass ich später für neue Monitore wieder neue Platten fertigen muss, ist mir die Sache aber wert. Die Item-Profile habe ich fertig schwarz eloxiert gekauft. Die restlichen Teile wurden auf der CNC-Fräse gefertigt, sandgestrahlt und mit 2K Lack lackiert.

Viele Grüße
Tilman

Wenn auch etwas spät, zu dem Thema Scharniere TD1xy. Aber falls das noch einmal gesucht wird für die Nachwelt.

Bei meinem TD146 hatte ich damals Thorens nach den Scharnieren vom TD320 gefragt und direkt zugeschickt bekommen.

Diese Scharniere gibt es angeblich als Originalteile immer noch einzeln als Paar zu erwerben.

Zu dem letzten kleinen Spalt ca 2 mm, das ist leider so und den habe ich an den vorderen Ecken der Haube mit kleinen Poronpads ausgeglichen. So kann man die Haube nach unten etwas federnd in die Pads drücken und da die Haube auf den Pads dann anschließend aufliegt wirkt das wie gewollt.

Gleiches habe ich dann Jahre später dann auch wieder bei dem TD320 gemacht. Also an den Ecken die Pads zu kleben.

Die Haube des TD146 blieb bei mir immer in allen Positionen stehen.

Tja - bei mir sind's aber nicht 2mm, sondern eher 2cm... da ist dann leider nix mit "ausgleichen mit Pads".

Meine Scharniere sind übrigens wohl auch identisch mit denen vom 320. Eine zuverlässige Quelle ist Arno Schreder. Da gibt's die Scharniere im Bedarfsfall sogar einzeln. Ob Thorens selbst noch einen Kundendienst unterhält, weiß ich nicht.

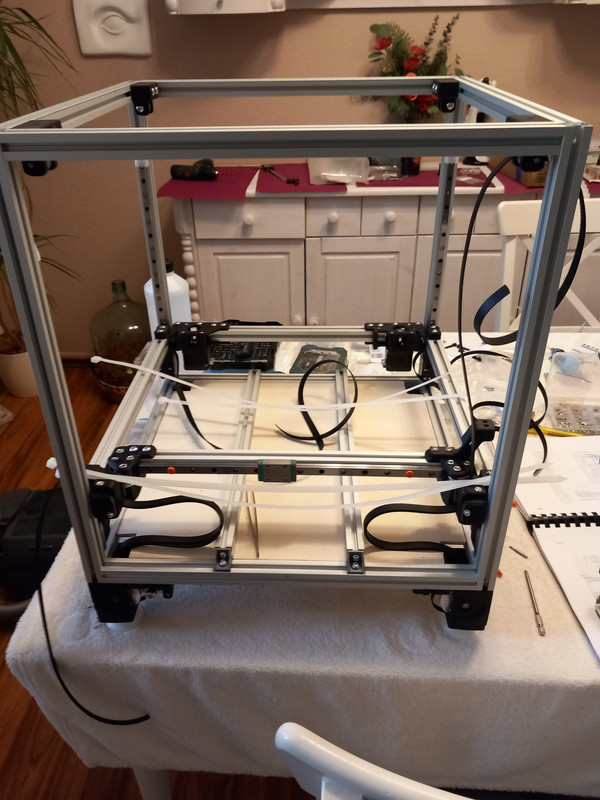

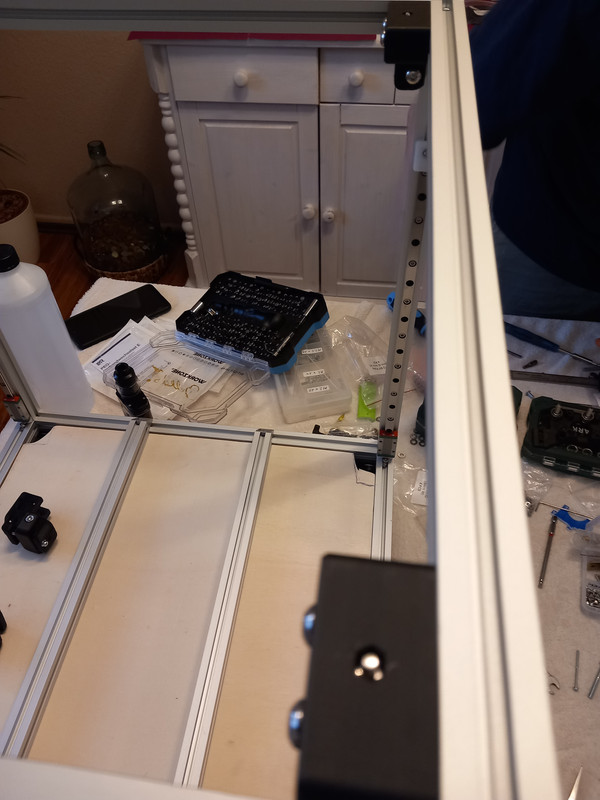

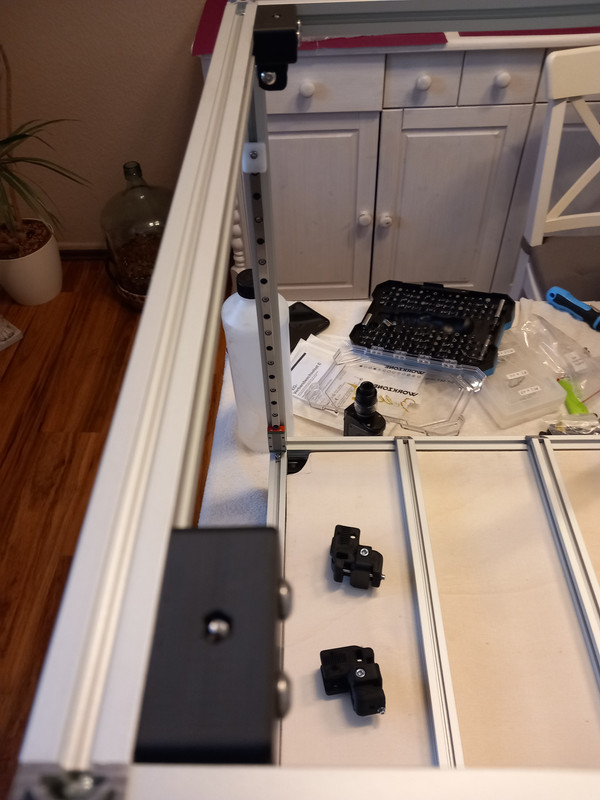

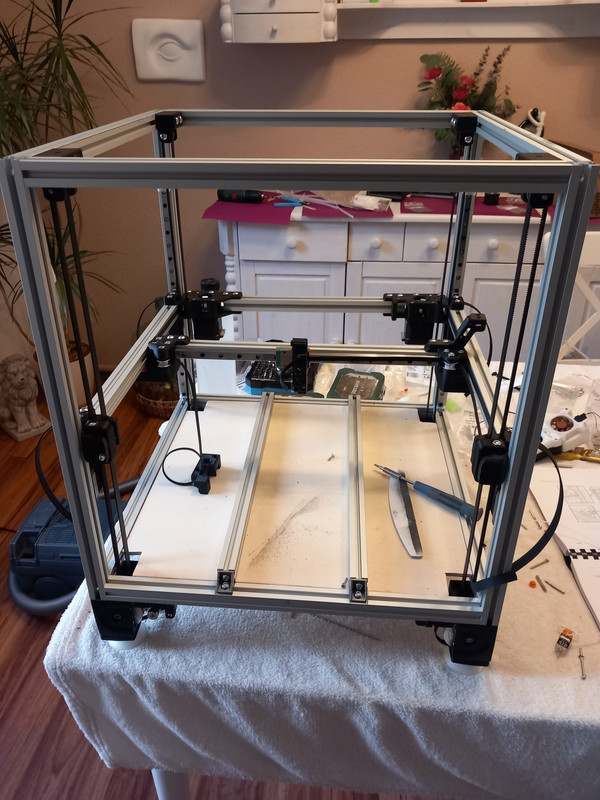

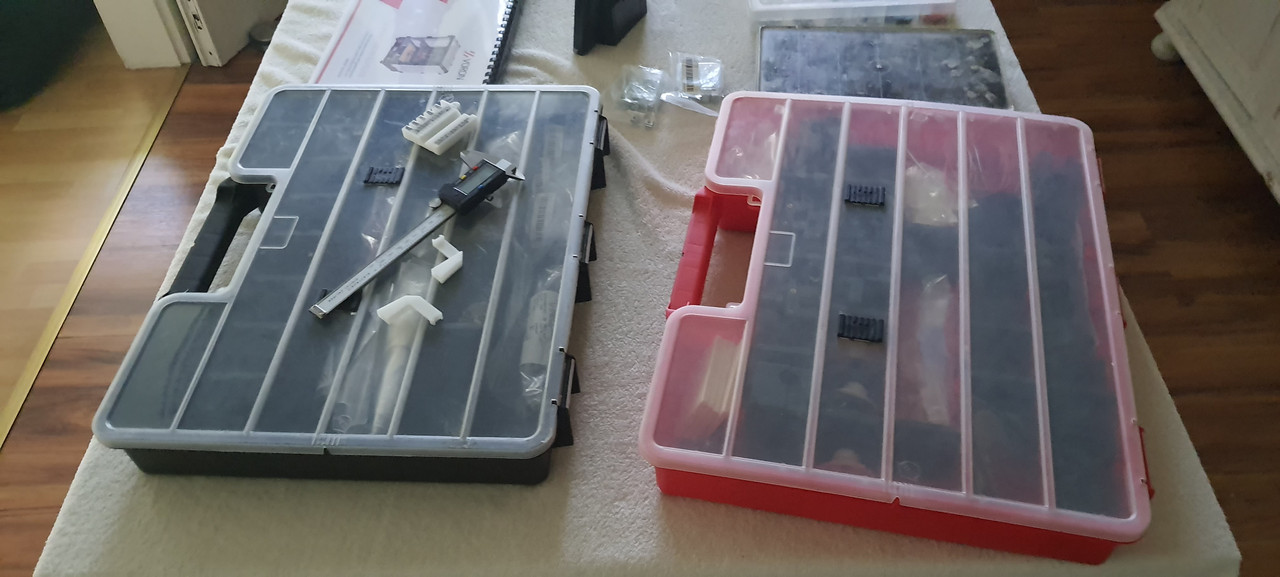

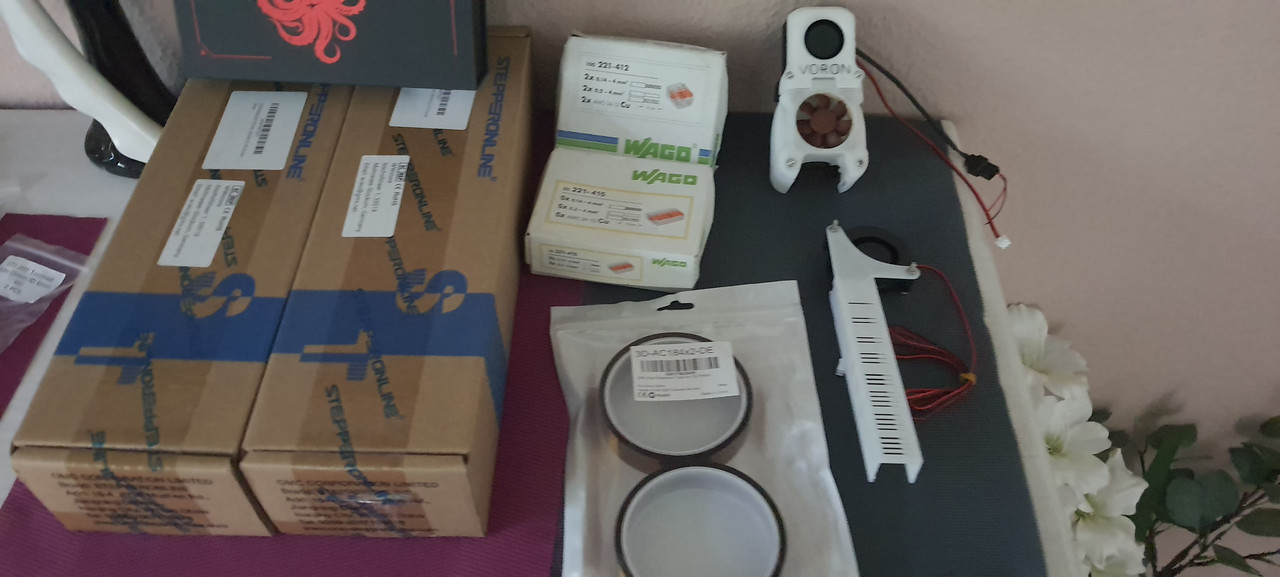

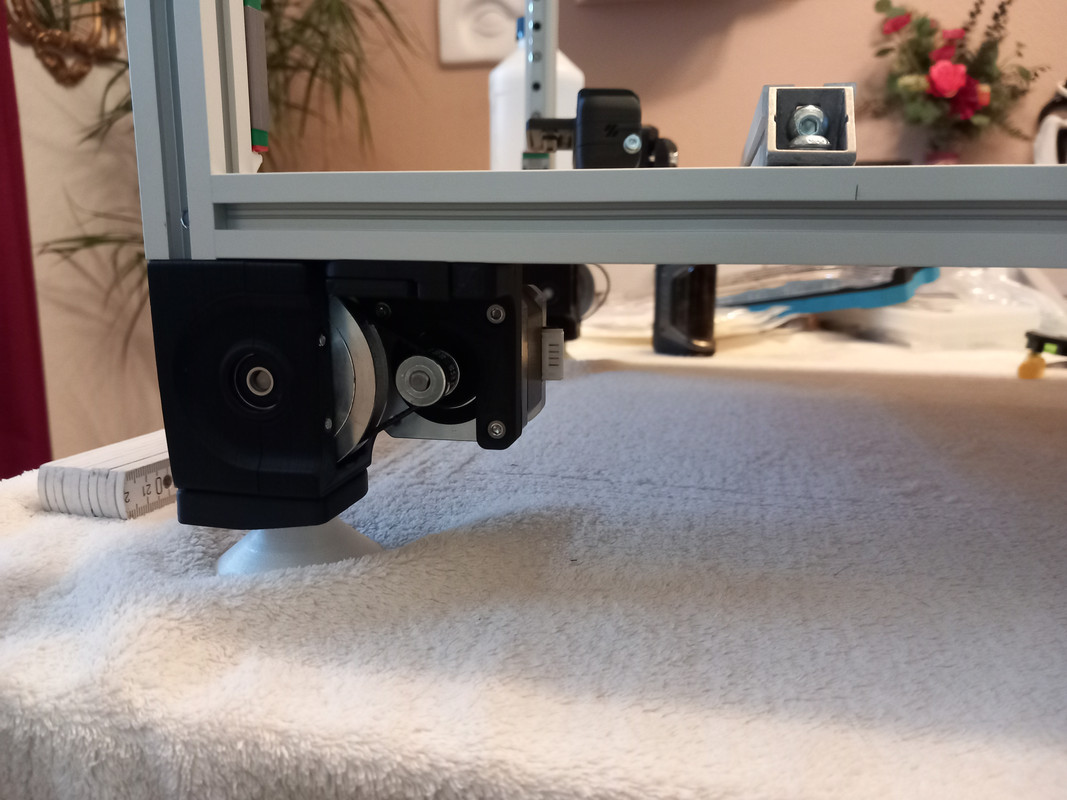

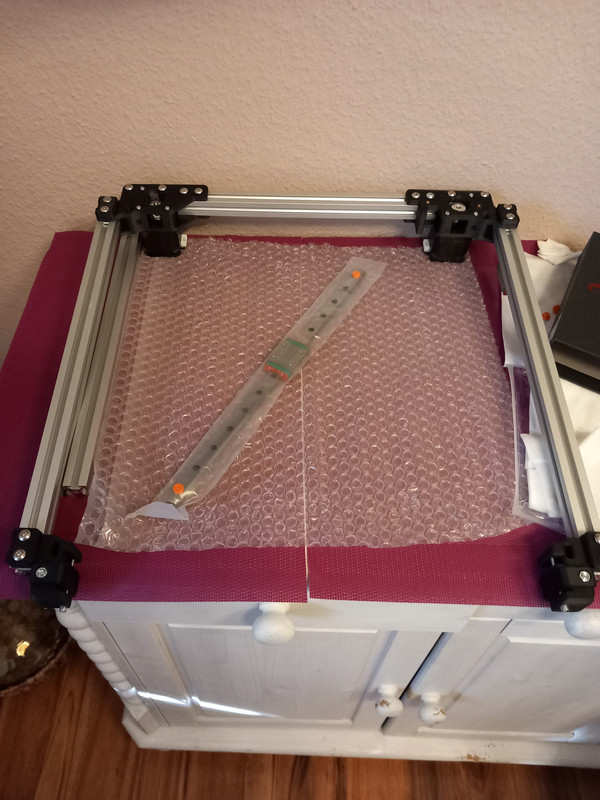

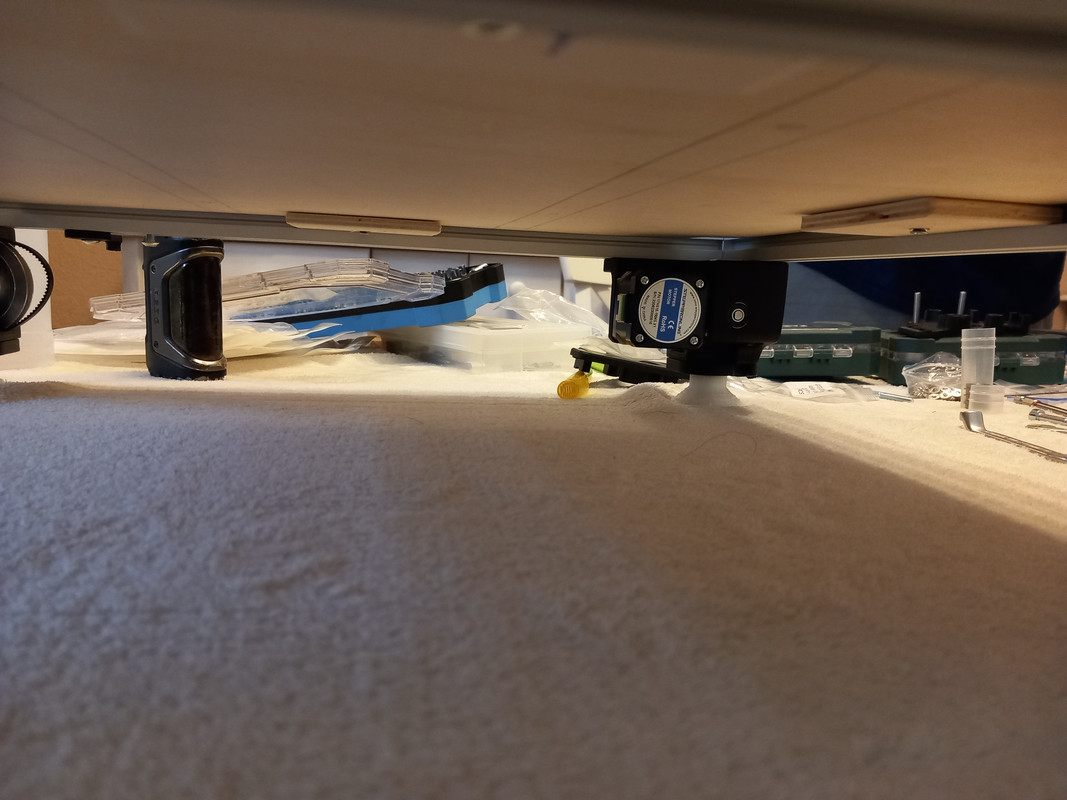

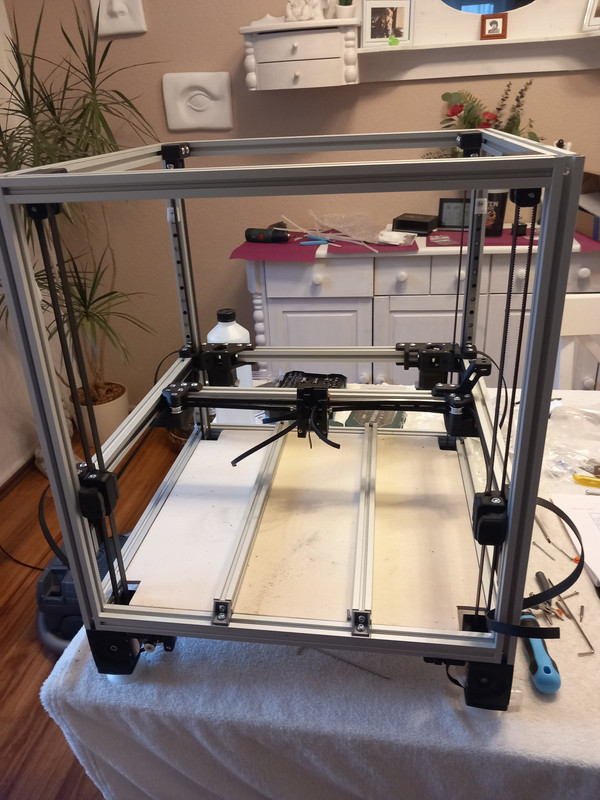

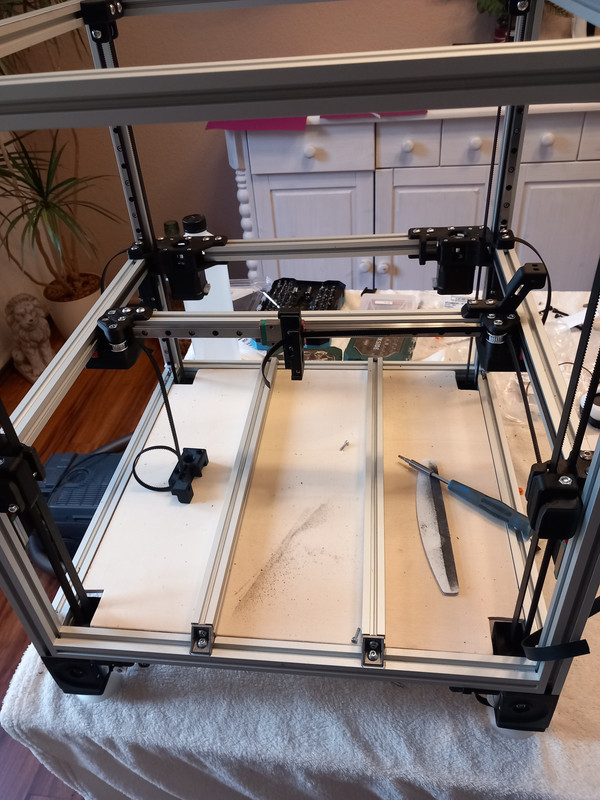

Heute ging es ein großen Schritt voran und der Voron wächst :





























Nächsten Dienstag geht es weiter.

VG Werner

(11.07.2023, 22:14)p.seller schrieb: [ -> ]Heute ging es ein großen Schritt voran und der Voron wächst

Sehr schön. Warum ein Voron? Wegen des Bastelspaßes? Unter den 3D-Nerds ist der Bambu Lab X1 in den letzten Monaten DIE Wahl gewesen.

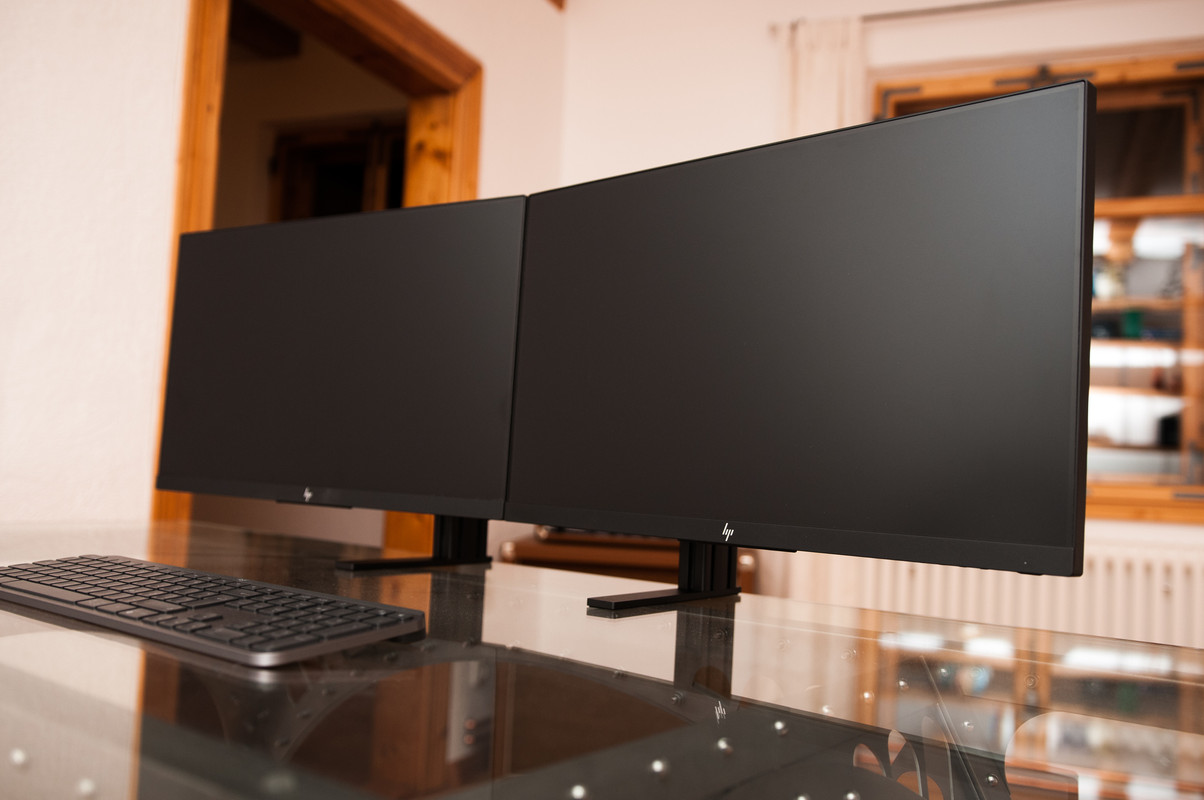

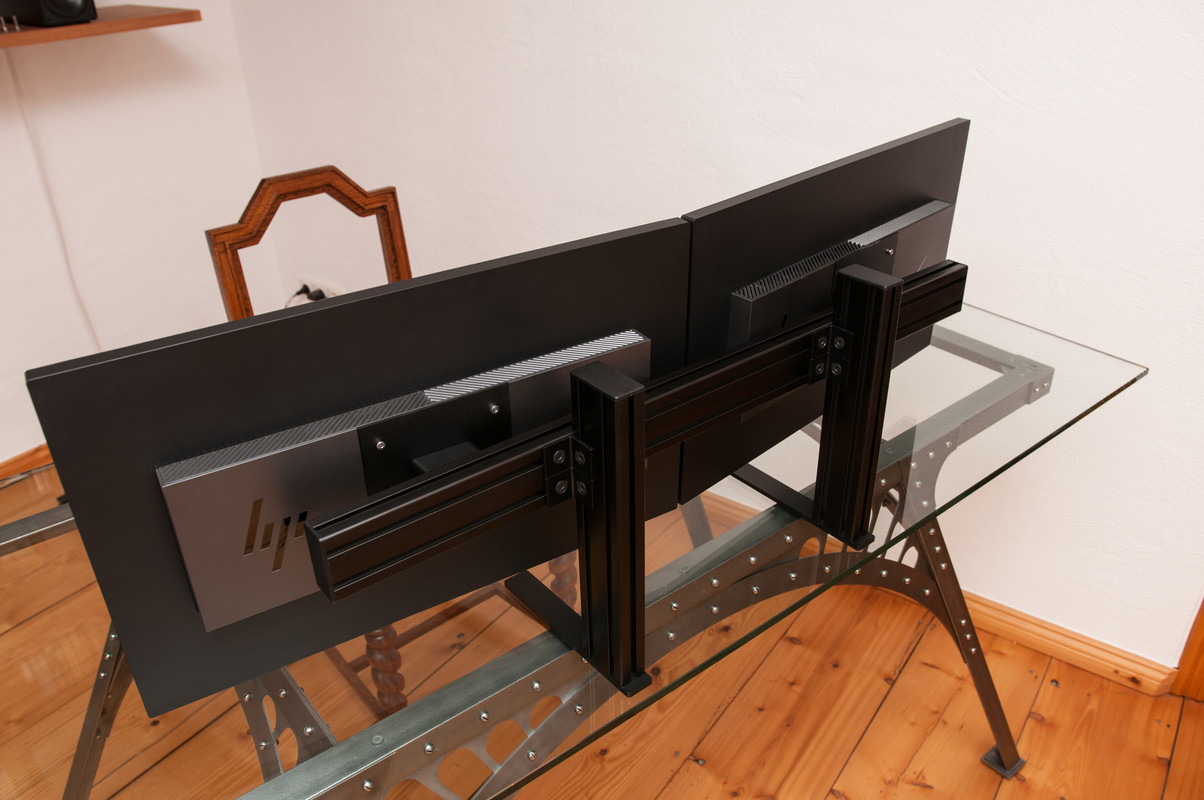

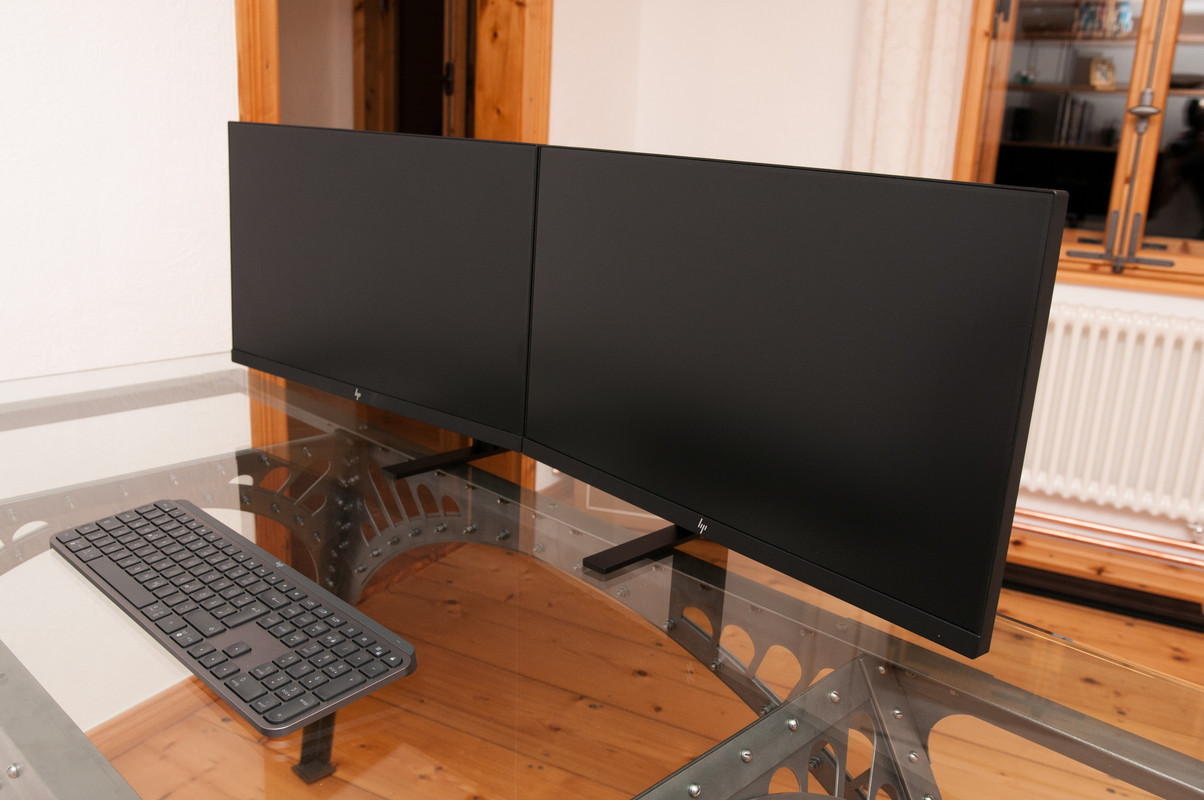

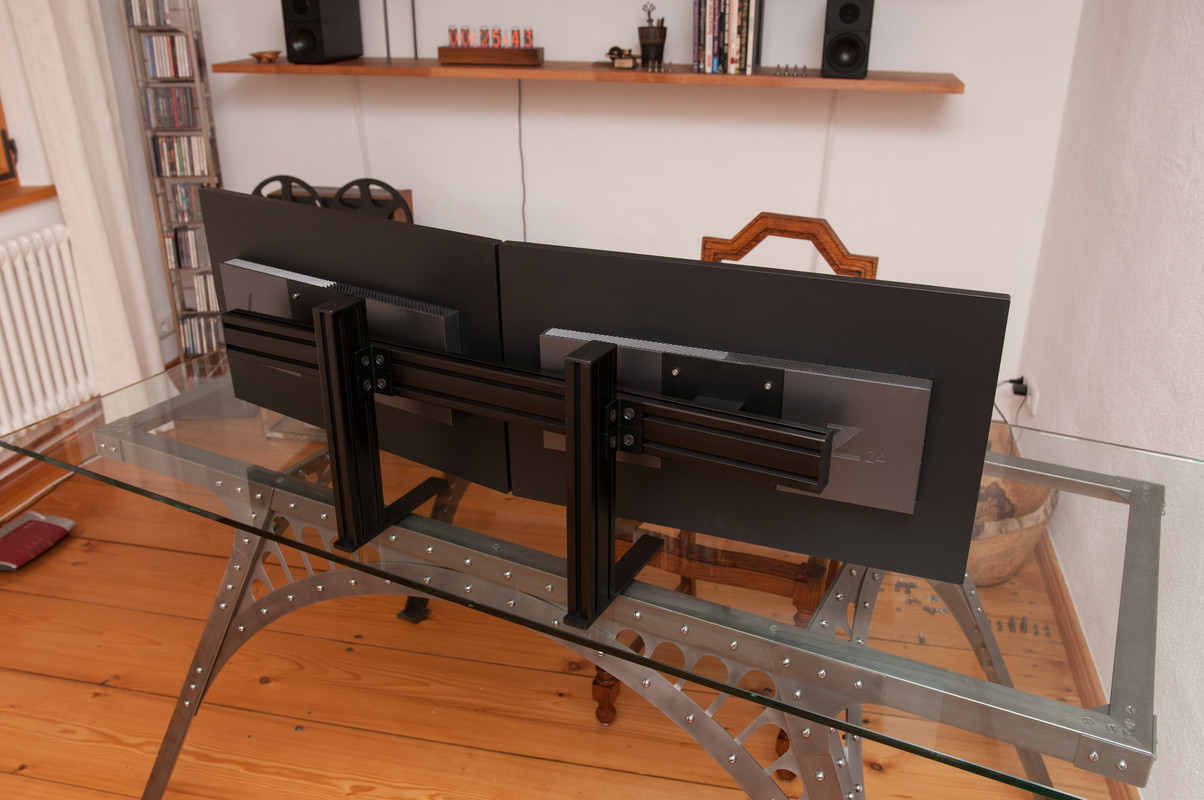

By the way: Habe fertig und bin mit dem Ergebnis höchst zufrieden. Schön wenig Standfuß auf der Glasplatte:













Viele Grüße
Tilman

Das Teil ist richtig gut geworden. Mal davon abgesehen - geiler Tisch und richtig schöne Bude

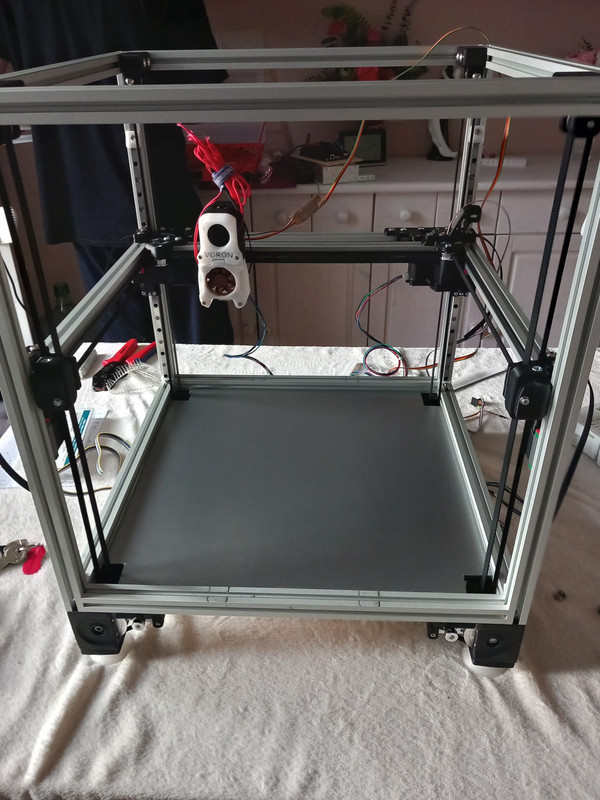

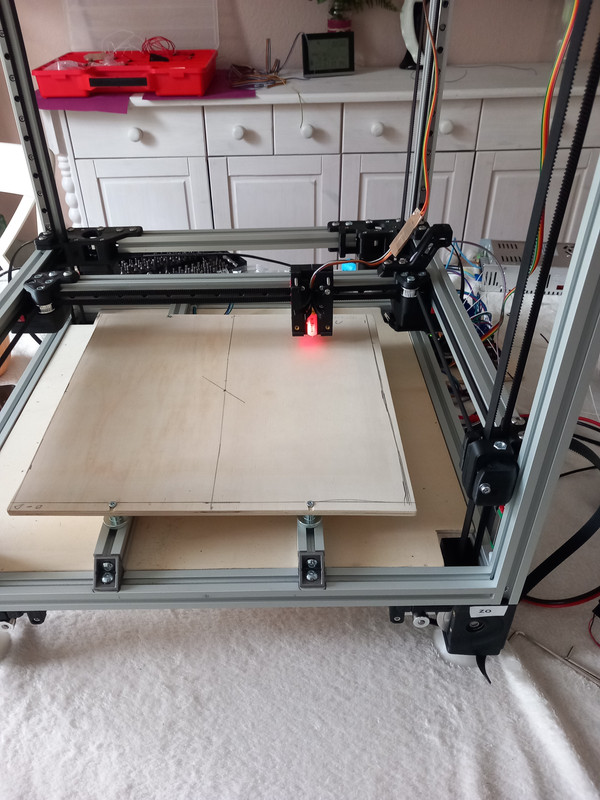

Heute ging es langsam aber stetig voran, denn zu schrauben gab es nicht so viel.

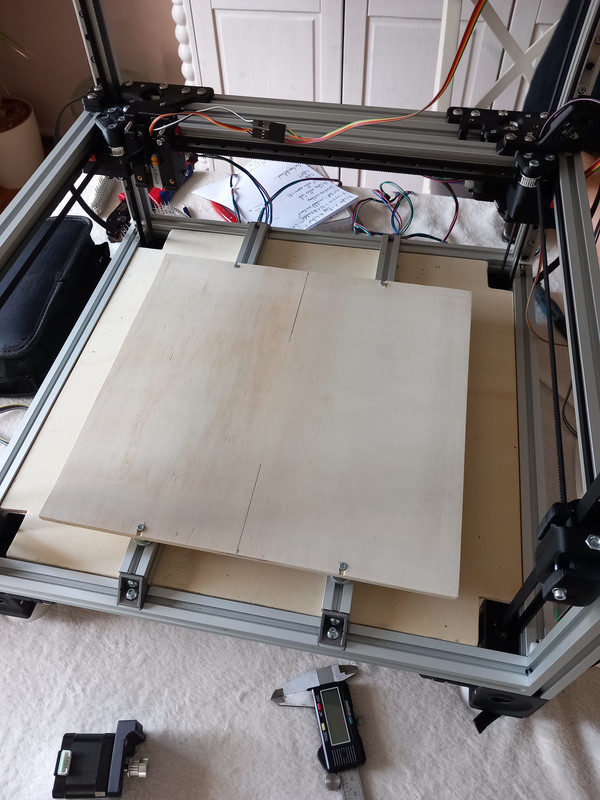

Abstandssensor eingebaut und dann kam die Softwareeinstellung. Das Ergebnis bewegt sich im hunderstel Bereich differenz, damit sind wir erstmal Zufrieden.













VG Werner

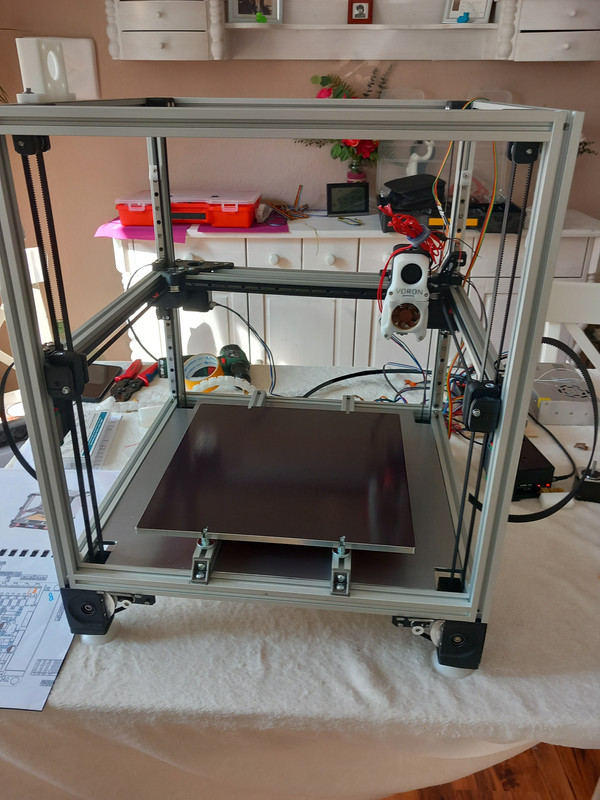

Das Druckbett ist eingetroffen und montiert.
Ein erneutes Leveln war nötig , weil das Bett etwas höher als die Testplatte ist.
Dann den Druckkopf eingebaut und alles ausgerichtet.

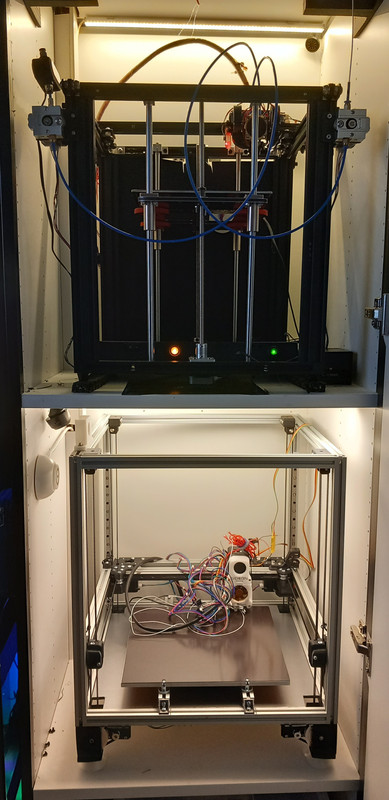

Es fehlen noch die Kabelführungen, aber seinen Platz kann er schon mal einnehmen.







Oben der Ender 5
Unten der Voron 2.4

VG Werner

Leider lenkt mich dokumentatives Fotografieren beim Arbeiten mit schlechten Vibes ab, außer es ist nützlicher Teil davon. Also Respekt, wer es kann. Es ist viel passiert seit meiner letzen Anmeldung. Zwei Antihelden-Basteleien möchte ich zur allgemeinen Provokation einstellen.

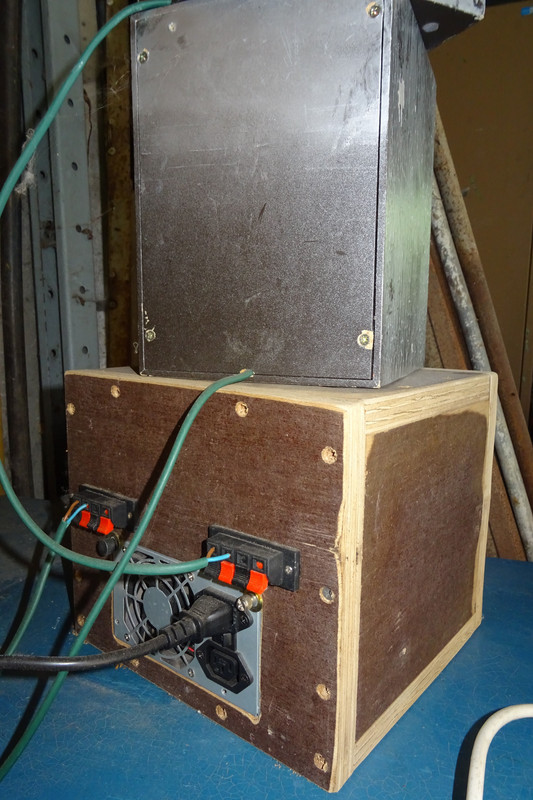

Einmal wurde letztes Jahr das alte Eigenbau-Werkstattradio für meinen Vater durch eine mir gefälligere Version ersetzt. Soweit als Demo, ohne Lack und Antenne, also wahrscheinlich wieder für immer.^^ Ich hatte zum Testen einen 9V-Block und zwei Dioden als Pufferstrom eingelötet aber dieses Autoradio saugt den Block innerhalb von 70 Stunden leer. Geht auch ohne, wenn man es gewohnt ist. Die RFT-LS sind wieder bei Bekannten gerettete und waren auch der Auslöser für das Projekt. Einer der Treiber war defekt aber ich hatte zum Glück noch einen nicht bau- aber Watt-gleichen seit 15 Jahren, outdoor aber überdacht, in einer Schrottkiste herumkullern. Das Basisgehäuse ist aus einer alten Multiplex-Verschalungsplatte an der Brennholzsäge zugeschnitten worden und nur verschraubt. Saft kommt über ein dreißig Jahre altes PC-Netzteil. Ein Depp hat die schönen Gehäuse versilbert. Die Farbe geht aber relativ leicht mit Bremsenreiniger ab, wie man sieht, aber müsste eh abgeschliffen werden, weil oberflächliche Wasserschäden an einer Seite... Üsch bin happy!

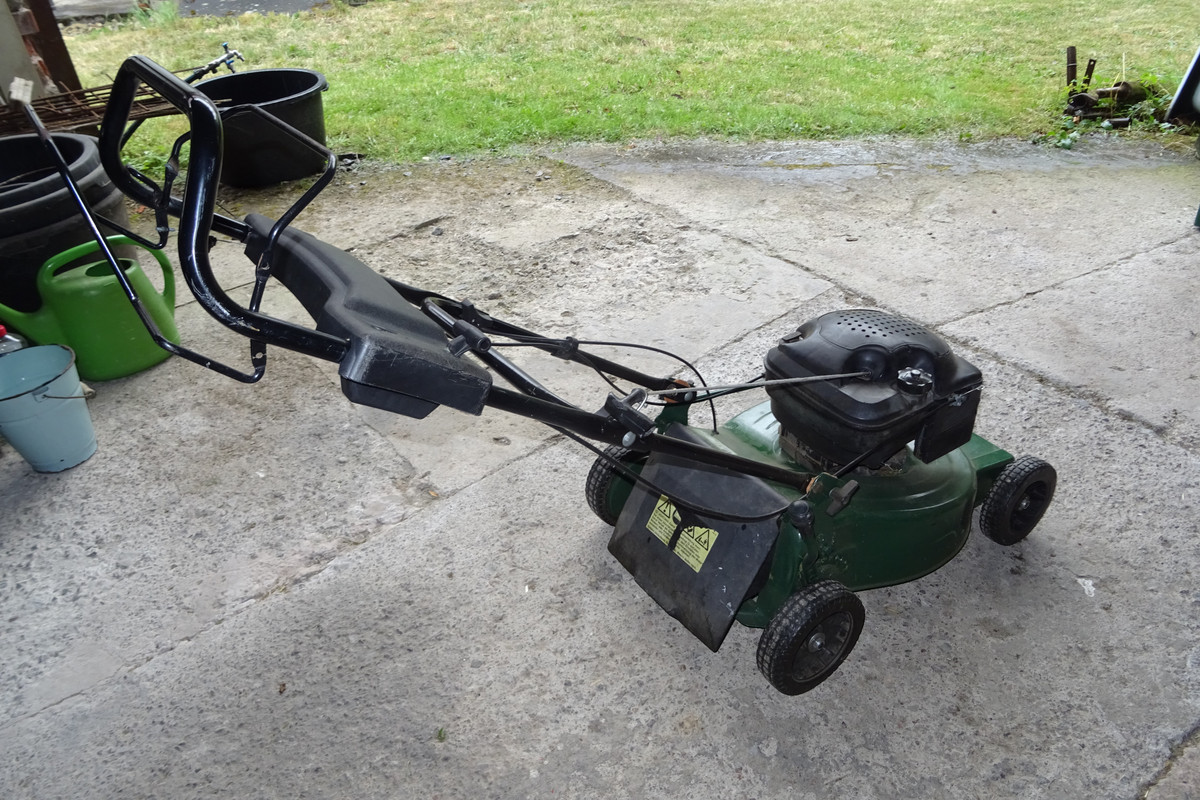

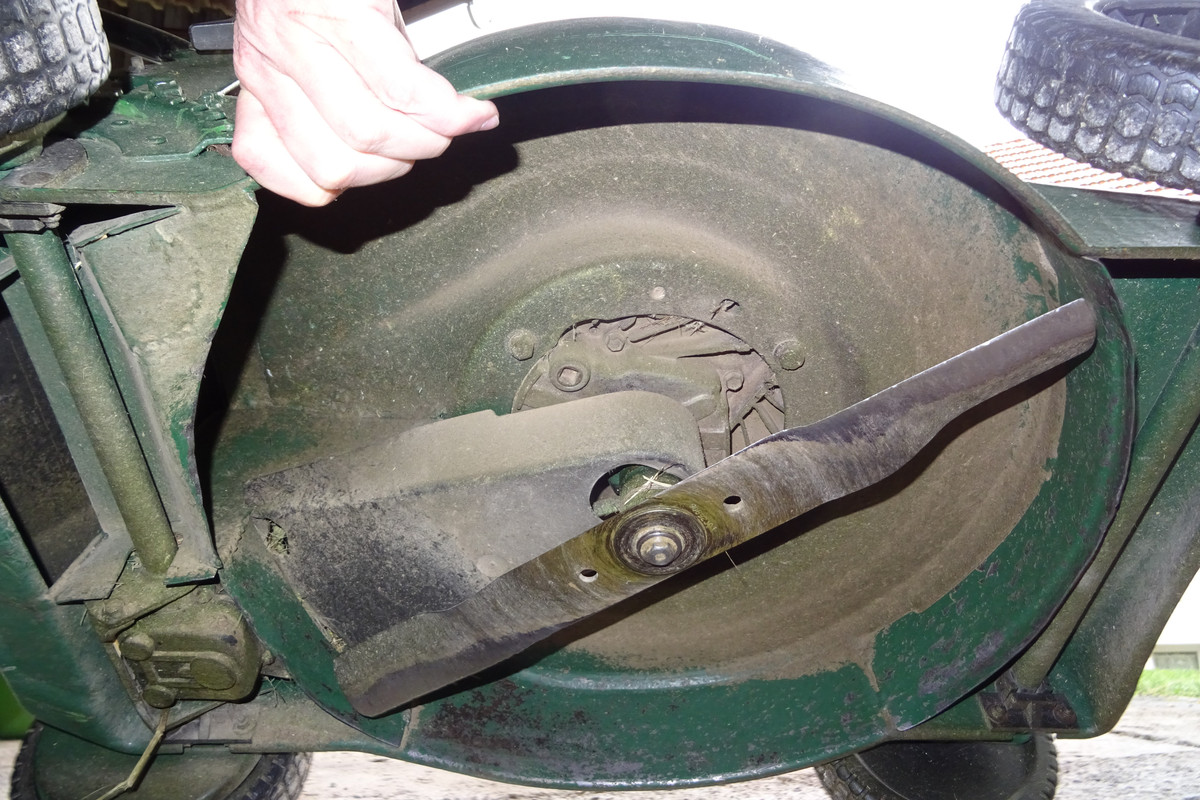

Ein anderes Projekt ist mein Lieblingsmäher, den wir Anfang der 2000'er als abgeschobenes Dritte-Hand-Gerät übernommen haben. Es ist fast nichts mehr original. Mittlerweile war der dritte Holm gebrochen. Ja, ich fälle damit  kleine Bäume und Brombeeren, fahre am Hang, über Berg und Thal, häcksle Hecke, kleines Totholz und sonstige Abschnitte - also mache alles was das Handbuch verbietet und viele moderne Plastik-Mäher mit anfälligen Antriebssystemen in kürzester Zeit unbrauchbar macht. Ich musste nun etliches am Mähdeck (BJ 1996) schweißen bzw. konnte ich damit wunderbar Schweißen üblernen. U.a. hatte eine Motoraufnahme drei Risse. ^^ Der Lack ist Renault-Lack, der 2019 für 3,80€ a 5L in der Schnäppchenbucht gefunden wurde. Ich hatte leider nur 3 Eimer Grün bestellt. Da könnte ich mich wieder kräftig in den Arm beißen für... weil alle gängigen Farben palettenweise zu haben waren. Der B&S Quantum-Motor hat "nur" 5,5 PS, aber schnurrt 80 Minuten mit einer Füllung E10 durch. Ich sage immer: "Der fährt mit Gras." Und klar, hier ist kein Blechmesser oder Marketing-Mulch-Gedöns verbaut, sondern dicke stählerne Schwungmasse. Neuen Riemen und eine Riemenabdeckung gibt es nächste Woche als Belohnung für die gelungene Reparatur. Das war wirklich wieder die Suche nach der Nadel im Heuhaufen. Ein Händler hatte die Abdeckung noch auf Lager und nur per EAN ohne Bild im Angebot. Die EAN habe ich anhand der Teilenummer einer Explosionszeichnung von der Shop-Seite eines anderen Händlers, der wegen der "Krisen" leider geschlossen hatte. Auch hier: Sicher nicht für die Ewigkeit aber üsch bin happy, nur zwei linke Füße zu haben.





dankesehr und amen

Toller Bericht, humorvoll beschrieben. Und trotz Probleme nicht entsorgt, so geht echte Nachhaltigkeit!

Nicht ganz veredelt aber auch noch nicht entsorgt.

lustigerlurch schrieb:

Zitat:Hi Toadwart,

Zitat:Glückwunsch zur erfolgreichen Schaumsickenerneuerung!
Dein Beitrag ist echt motivierend. Ich drücke mich auch seit Monaten erfolgreich um ähnliche Töner aus Magnat Sonobull, deshalb ein paar neugierige Fragen:

1. Hast Du mir bitte die Links zu den Videos, die Dich zum Erfolg führten? Das www ist verwirrend befüllt...
   Falls die nicht öffentlich posten magst, gern via PN.

2. Nachdem Du Pappe mit Schaumstoff ohne Hast zusammendrückt hattest, wie bist Du anschl. bei Schaum mit Metall/Korb vorgegangen? Nochmal rundum abgehoben und positioniert? War die Klebung da noch komfortabel unvollkommen oder warst schon unter (Zeit)Druck, weil der Kleber doch nach 5min schon unveränderbar war.

3. Ab welchem Arbeitsschritt hattest Du die AA-Zelle angelegt oder war das völlig obsolet?

4. Wo hattest Schaumsicken und Kleber bezogen?

5. Ich bekomm diese Monsterwulst von der Membran nicht gut herunter, die Pappe leidet. Bei Dir sieht das super aus.
   Das hast Du allein durch Kratzen mit dem Skalpell erreicht, richtig?


Danke vorab für Info.
Gruß, Christoph

schnipp, wie die Zeit vergeht

Ich habe einfach eine handvoll verschiedener Videos angesehen und als kombinierte Erfahrung wirken lassen.

Der Sickenladen ist bei Ebay und mit eigener Shopseite (nur hier gab es die passende Sickengröße) vertreten gewesen. Ich habe die Rechnung gesucht aber nicht gefunden. Dort gab es auch Anleitungsvideos soweit ich mich erinnern kann. Wichtig ist ja das was du für deine Lautsprecher suchst und nicht der (einzige) Laden, wo ich fündig wurde. Der Schlüssel ist der Einsatz von Suchmaschienen.

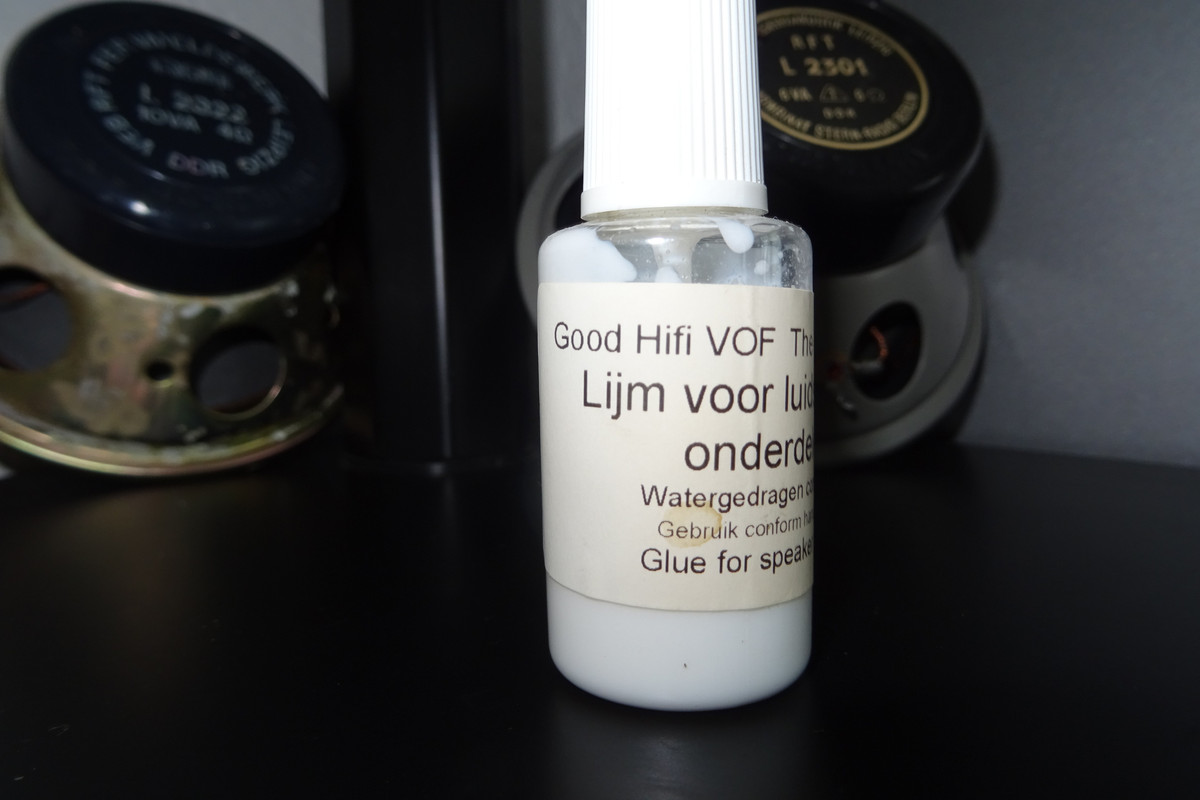

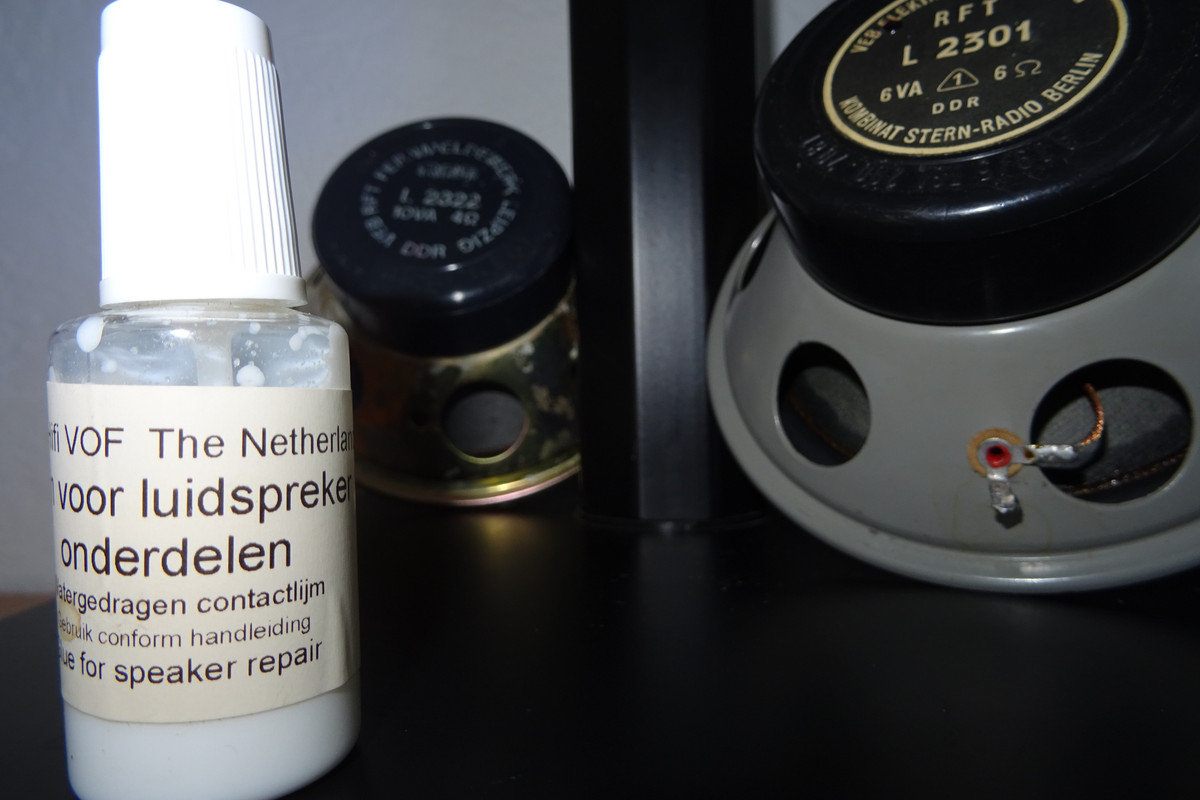

Ich musste die Verklebung nicht korrigieren. Glaube, der Kleber war von Ebay. Er ähnelt verdächtig D4-Leim. Kann sein, dass ich optisch eitwas im Mikrometerbereich angepasst habe aber die Spulen liefen direkt frei und alles war mittig. Ich habe die Körbe sofort nach dem Anheften sachte in beide Richtungen bewegt und gelauscht ob etwas schleift. Muss man halt schön zärtlich sein. Viel mehr reißen konnte der Batterietest dann auch nicht mehr. Das ist am Ende mehr oder weniger von Sicke zu Sicke verschieden, würde ich meinen. Die saubere Vorarbeit ist entscheidend. Wie schnell der Kleber und zu gut gemeintes nebelfeucht Abtupfen die Optik der Membran versaut sieht man ja schön.

5. Hab das alles mit den Skalpell entfernt und runtergeschabst. Minimale Schäden werden ja von der Sicke maskiert.

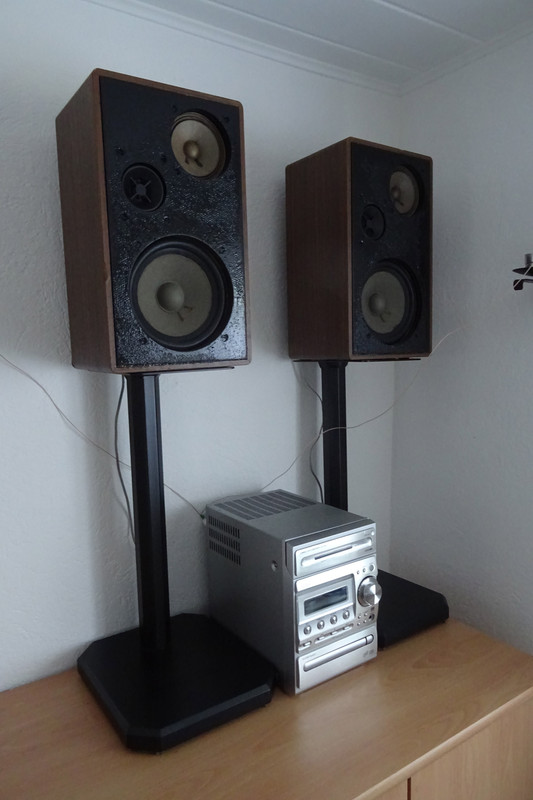

So stehen sie nun als Radio-LS in der Küche herum, linear betrieben. Die Schaumstoffsicken sind am äußeren Radius über einen Millimeter weiter als die originalen und die Gummisicken. Deswegen musste ich die Korkringe mit dem Skalpell längs halbieren. Man gönnt sich ja sonst nichts.
















Gruß, Toadwart

Was macht man mit so einem verregneten Sonntag?

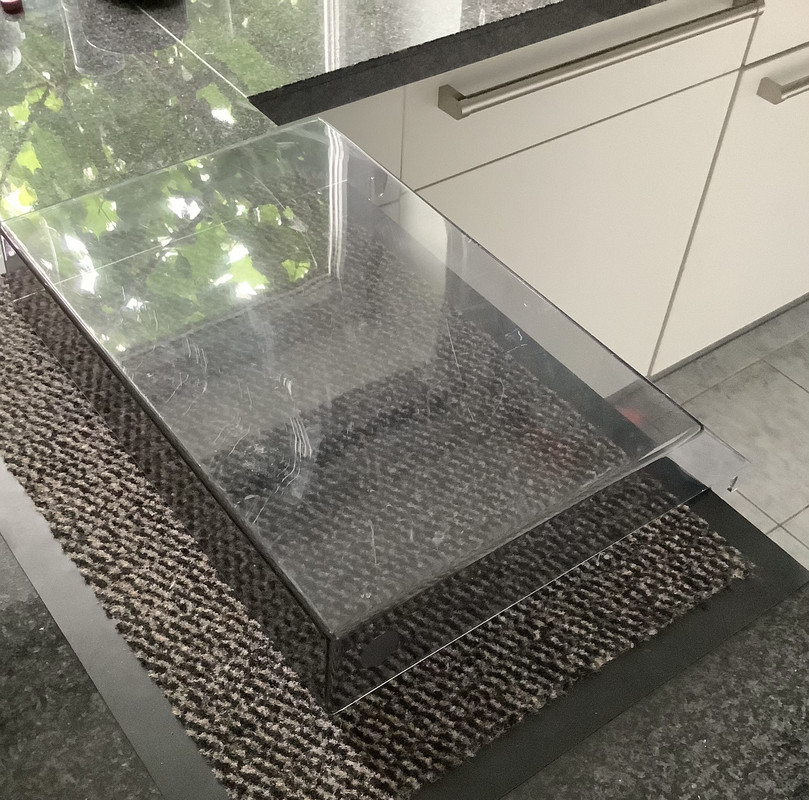

Eine übel verkratzte Plattenspielerhaube hübscher machen    Premiere für mich.

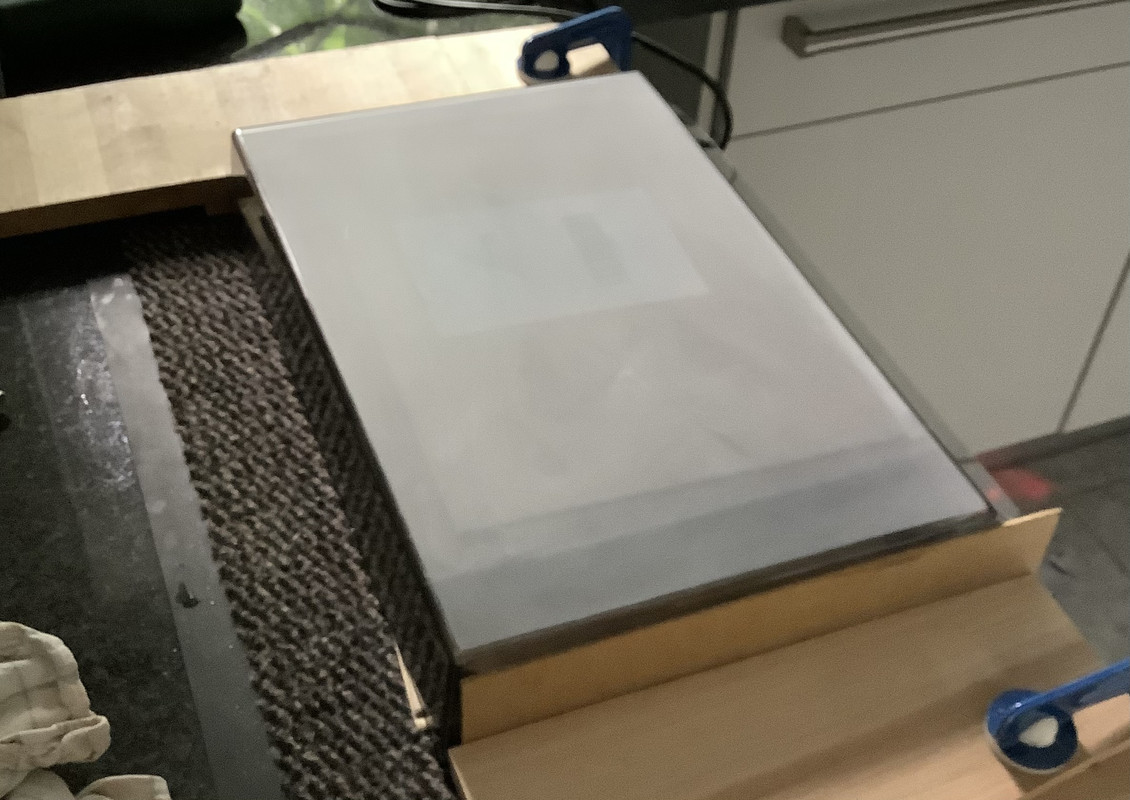

Erstmal mit dem Dreieckschleifer und 600 nass:




und dann mit 1000er Körnung




Und dann mit ATA Scheuerpulver und dann mit Polierpaste und dann mit dem Lammfell.

Bearbeitet habe ich nur die Oberseite. Die Seitenflächen waren ja soweit in Ordnung

Fertig




Nun ja, perfekt geht anders, aber ich bin zufrieden damit. Auf jeden Fall viel schöner anzuschauen als vorher

Was für ein Basteltag !

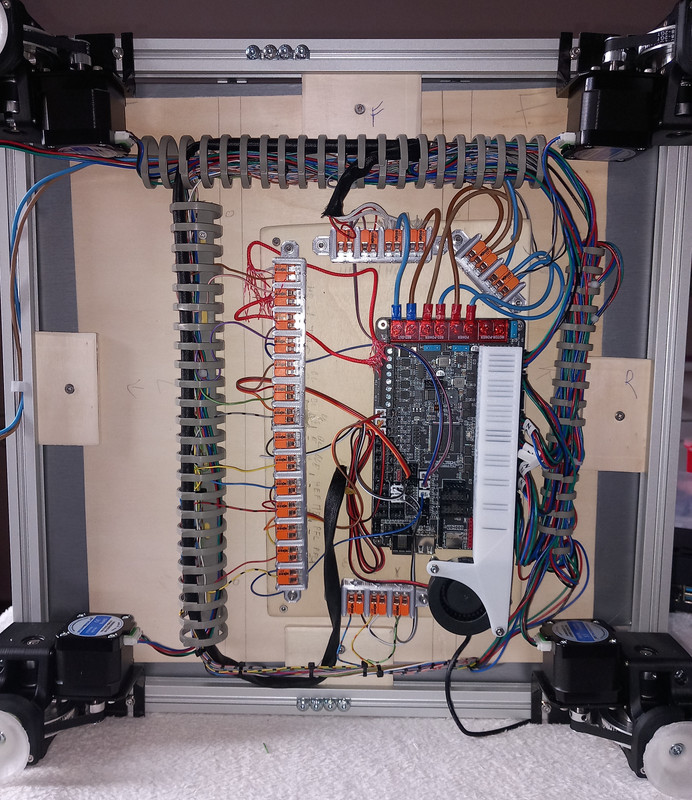

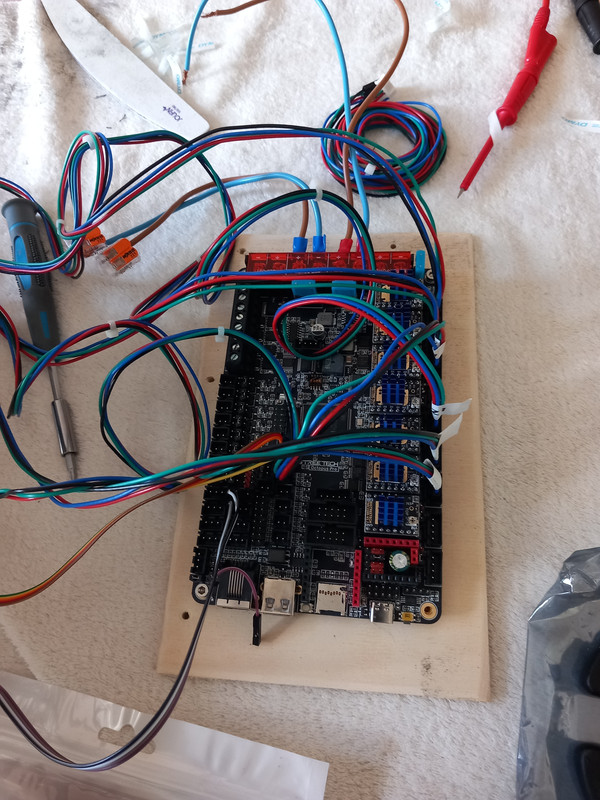

Kabelketten eingebaut und Kabelbaum gezogen :

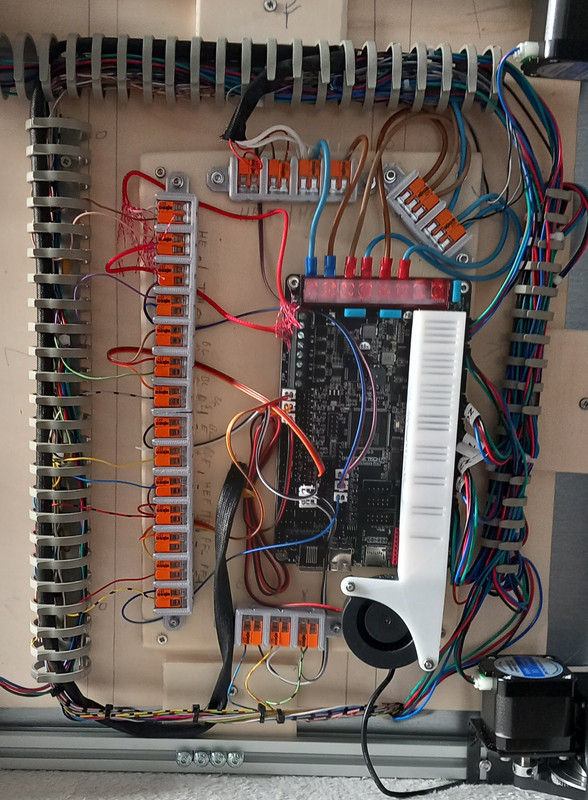

Die geamte Verdrahtung befindet sich unter dem Drucker :





VG Werner

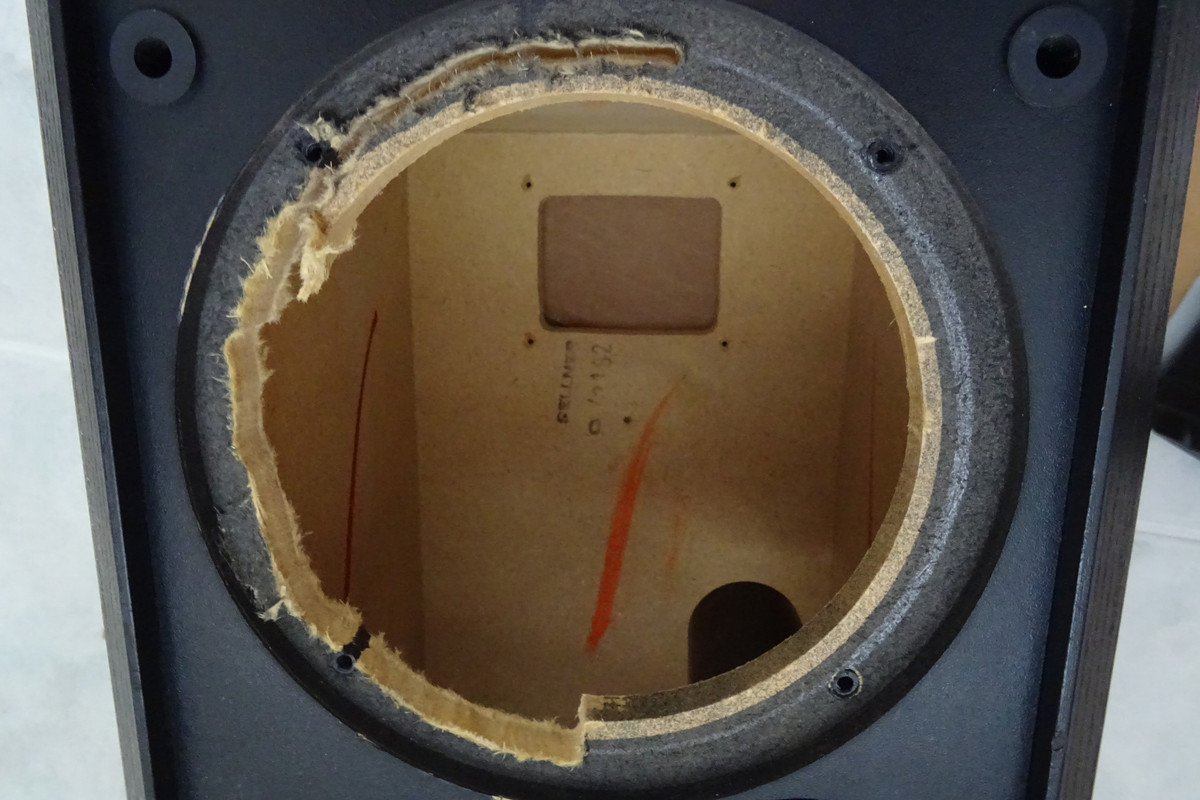

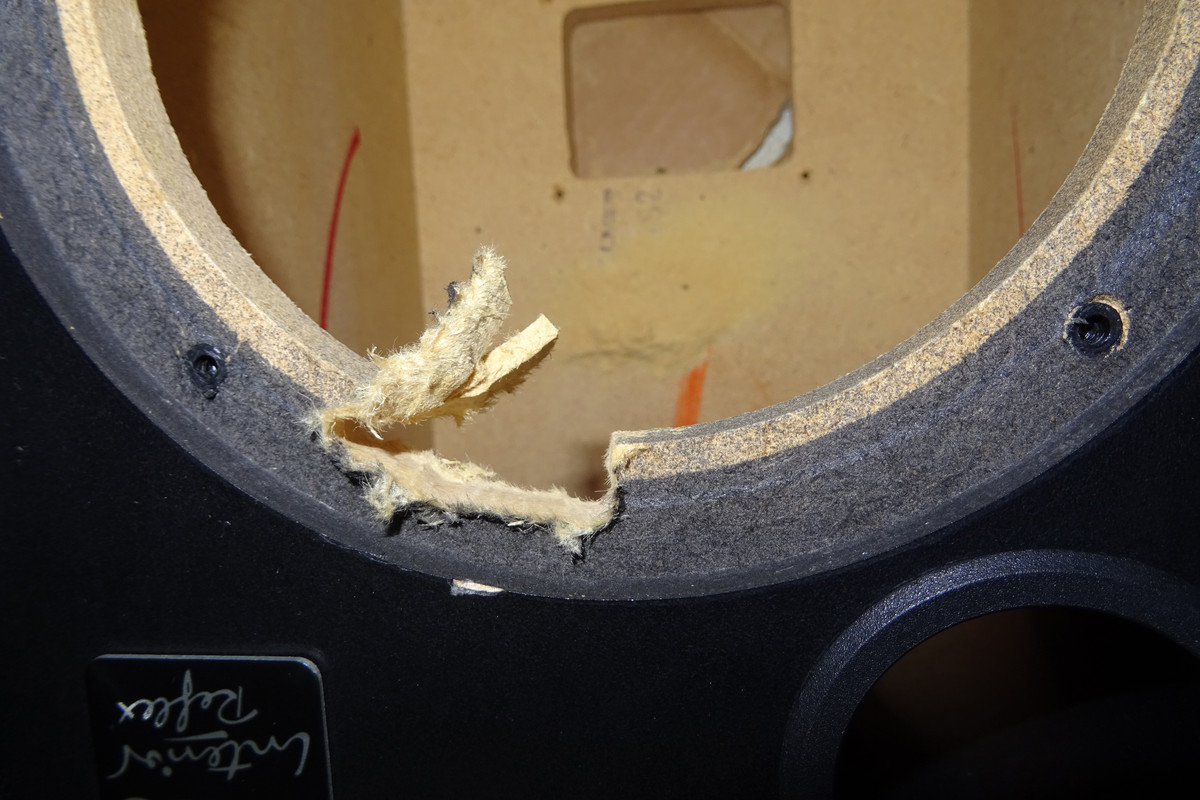

hier soll was raus


hier muss was weg


kleiner Fräsbohrer ist besser

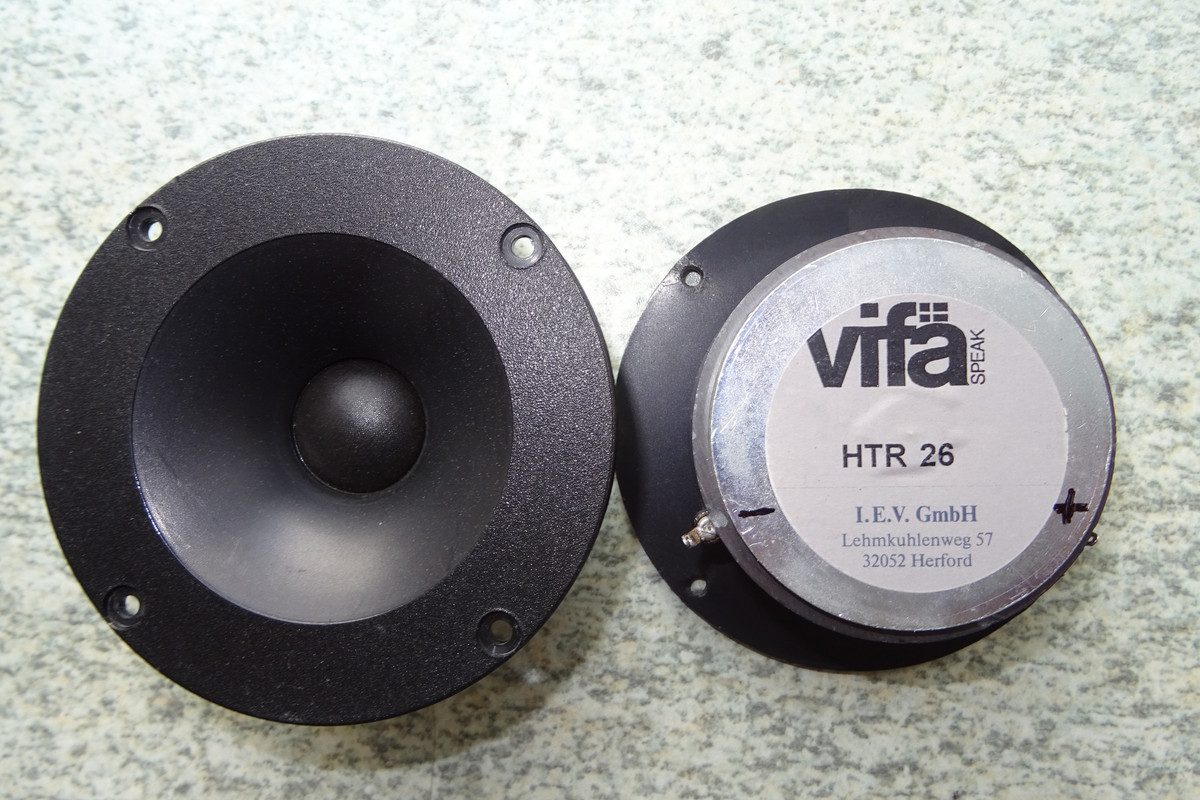

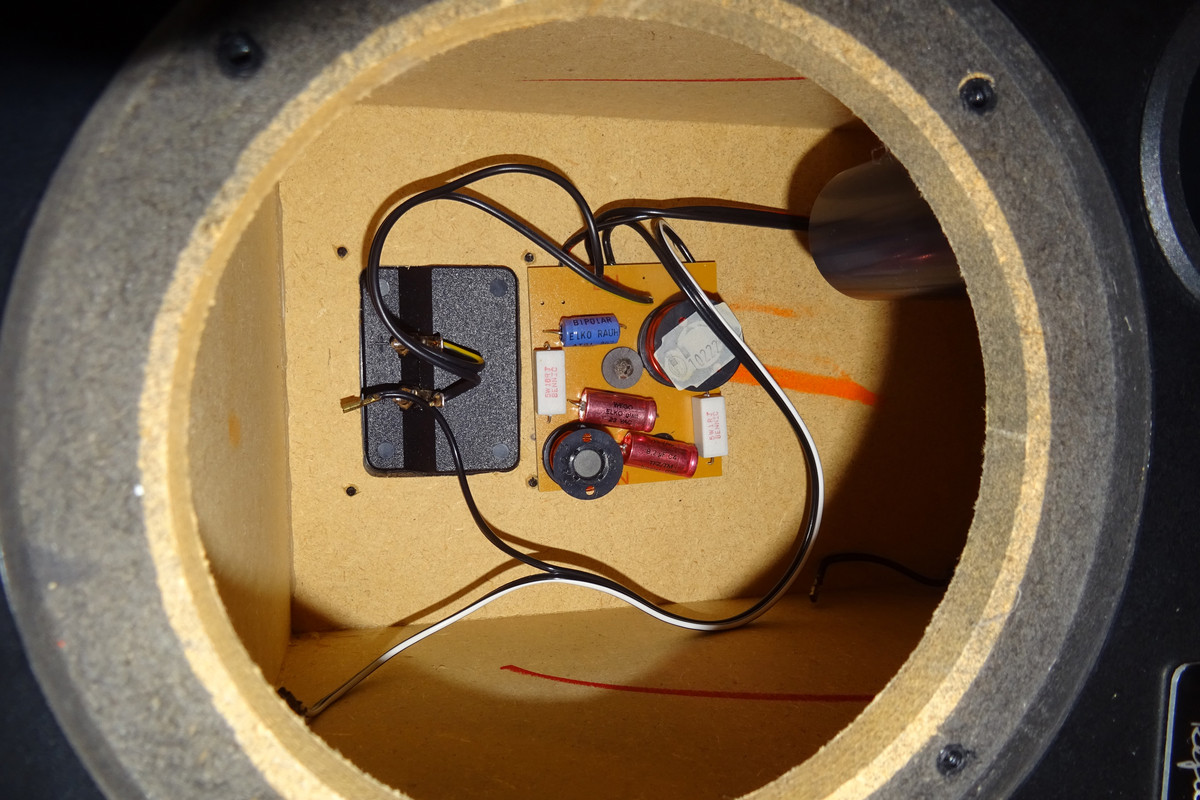

die waren mal wo dabei, Tieftöner und Weichen kommen erst nächste Woche

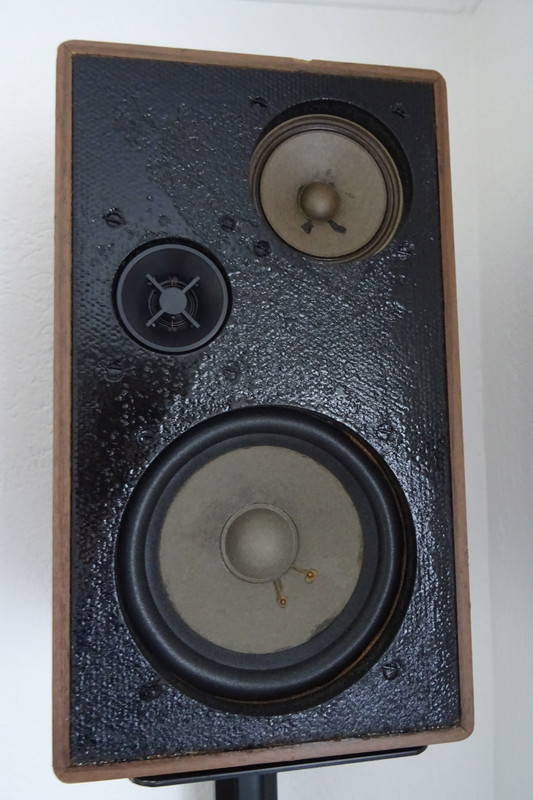

Das Projekt wartet schon gut zwei Jahre herum. Die Gehäuse haben ordentliche Badmöbelwandstärke. Die alten Treiber sind unbrauchbar gesesen. Hoffentlich später mehr.
liebe Grüße

I.E.V. GmbH mit der alten Adresse von T&A Elektroakustik, jetzt sind beide in der Planckstr. 11 beheimatet.

Der neu eingetroffene RTW SurroundMonitor 11900 bekommt jetzt noch eine Fernbedienung   Schliesslich habe ich ja noch genügend EAO-Taster hier rumliegen

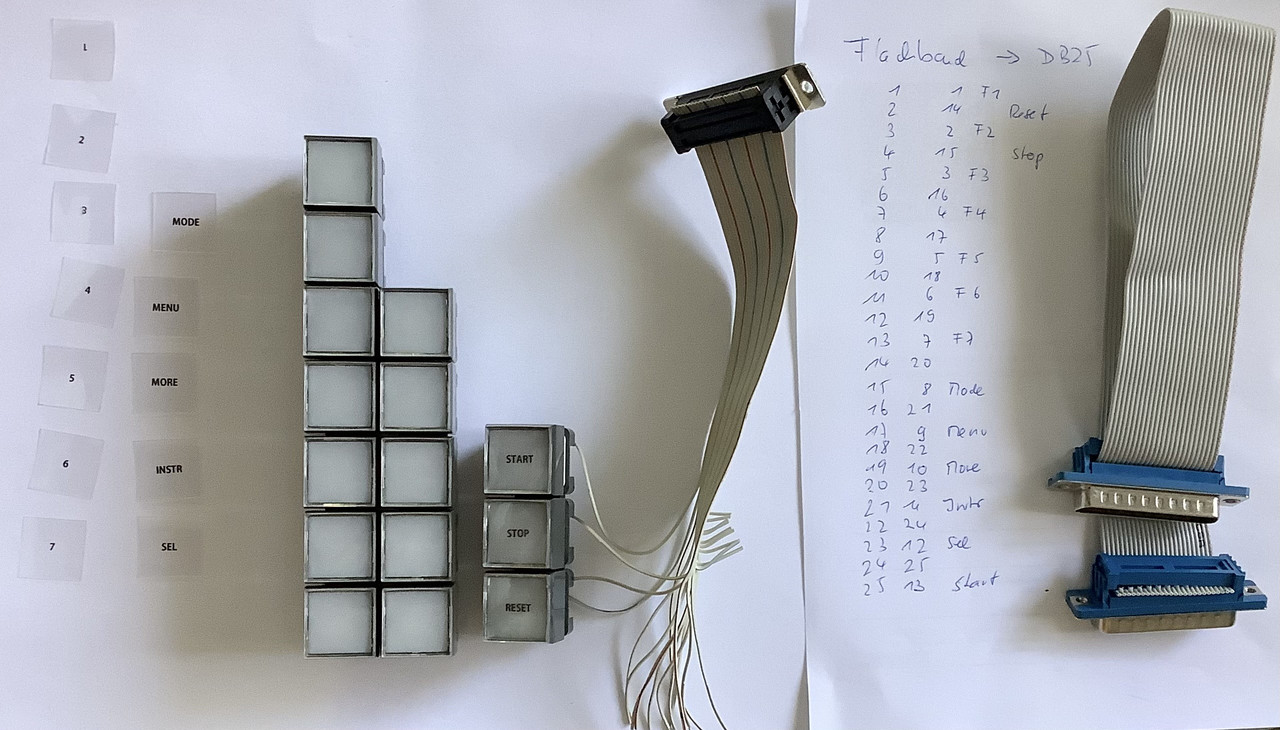

Erste Vorbereitungen: Beschriftungseinleger drucken, die Verkabelung planen, da ich eine Buchse in Schneidklemmtechnik verwende. Die Verbindung zwischen RTW und Fernbedienung mache ich dann entweder mit Flachband oder fertigem 1:1 durchverbundenem 25 Pol Kabel.

Und ein erster Test mit der Stoppuhr-Funktion. Funktioniert

Moin,

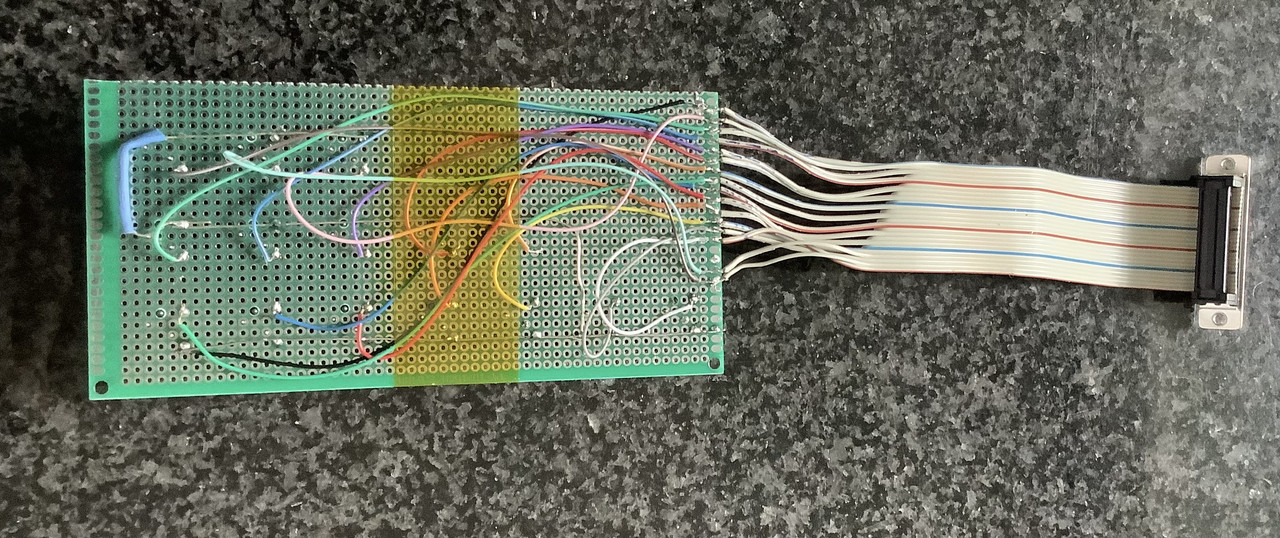

Elektrik ist fertig





Als nächstes wird dann ein Gehäuse gebaut und eine Frontplatte entworfen.

(12.07.2023, 13:29)Kimi schrieb: [ -> ]Das Teil ist richtig gut geworden. Mal davon abgesehen - geiler Tisch und richtig schöne Bude

Danke für die Blumen. Frag nicht, was es für ein Aufwand war, DIN 86 Schrauben in Eisen blank aufzutreiben. Ich war schon kurz davor, den Tisch wie das Original zu nieten.

Viele Grüße
Tilman

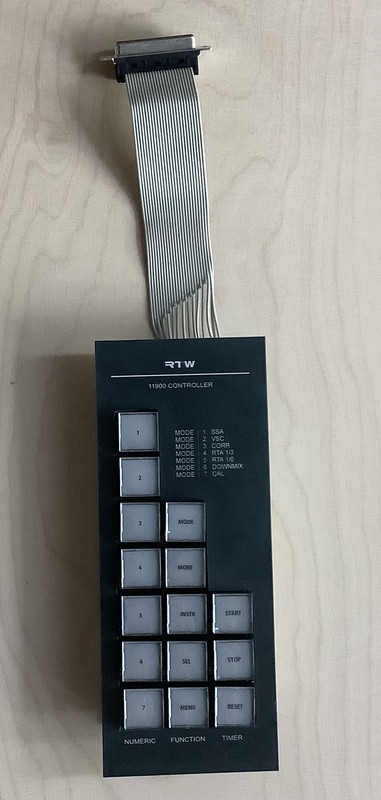

Ein Schritt weiter - Grundplatte für das Bedienfeld und erster Entwurf für die Beschriftung. Ist noch nicht auf das Kunststoff-beschichtete Fotopapier gedruckt und ich weiß auch noch nicht, ob ich die Tastenkombinationen da wirklich mit draufdrucken werde

(05.08.2023, 11:15)havox schrieb: [ -> ].... ich weiß auch noch nicht, ob ich die Tastenkombinationen da wirklich mit draufdrucken werde

Doch, das machst du bitte. Deine Gäste müssen doch wissen was Sache ist, wenn sie damit rumspielen
