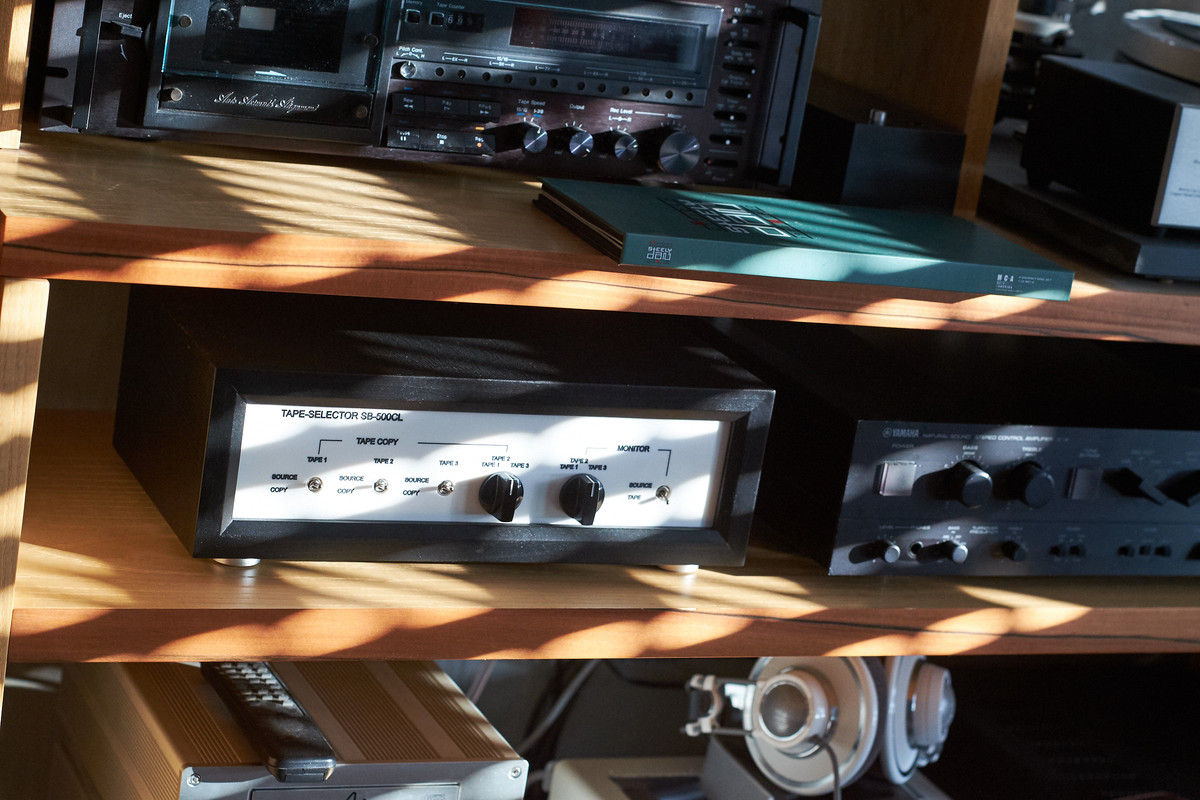

Und jetzt das Abschlussbild meines Tape-Selector-Projektes... nach einer abschließenden Verkabelungs- und Löt-Orgie am Wochenende konnte ich ihn gestern abend in meine "private Anlage" eingliedern. Da heute ein paar Sonnenstrahlen ins Zimmer fielen war das eine gute Gelegenheit ein etwas stimmungsvolleres Bild zu schießen.




Ich habe ja hier nichts neu erfunden. Die Unterlagen zum Sony SB500 finden sich bei Hifiengine. Anhand des Schaltbildes/Blockschaltbildes und etwas logischem Engagement läßt sich die Sache gut durchschauen und nach Bedarf sogar erweitern. Da ich für ein Einzelstück kein großartiges Platinenlayout erstellen wollte, habe ich lediglich eine Platine mit "Lötinseln" gefräst auf der ich die Verdrahtung zusammengefasst und beschriftet habe.
Ich werde wohl doch noch eine größere Version bauen, mal schauen wann dafür wieder Zeit ist.
Auf jeden Fall macht es es Spaß damit zu arbeiten... das kleine Kästchen macht doch Kopieren etc. deutlich luxuriöser und der Zeitaufwand war gut investiert.

schönen Abend
Andreas

Sieht very vintage aus.

Nur die Gerätefüße schmeicheln meinen Augen nüscht.

Fein, dass es dir soweit gut gefällt.
Fluch und Segen bei Selbstbauten ist eben dass man das Projekt dem eigenen Geschmack entsprechend entwirft... in Details kann man es nicht jedem recht machen. Ich bin da mittlerweile eigentlich auch recht egoistisch .
Auch bei der Vorstellung hier ging es mir grundsätzlich darum zu zeigen, dass man so ein Gerät mit überschaubarem Aufwand selbst herstellen kann... auch ich habe mich abwechselnd mal über die geringe Anzahl der angebotenen Geräte die mir gefallen hätten, dann über den zustand und schließlich auch über absurde Preisvorstellungen(da in erster Linie bei sehr mäßigem Zustand) geärgert.
Da ich aber den Luxus mehrere Geräte im Kopierbetrieb oder auch parallel Kopieren-etwas anderes Hören, nicht missen wollte blieb eigentlich nur der Selbstbau.
Ich nehme schon wahr, dass der Bedarf durch die neu aufgeflammte Mini-Reel-Hysterie anscheinend ständig steigt... also... ran an die Lötkolben

schönen Tag
Andreas

(10.02.2021, 14:24)akguzzi schrieb: [ -> ]Fein, dass es dir soweit gut gefällt.
Fluch und Segen bei Selbstbauten ist eben dass man das Projekt dem eigenen Geschmack entsprechend entwirft... in Details kann man es nicht jedem recht machen. Ich bin da mittlerweile eigentlich auch recht egoistisch .
Auch bei der Vorstellung hier ging es mir grundsätzlich darum zu zeigen, dass man so ein Gerät mit überschaubarem Aufwand selbst herstellen kann... auch ich habe mich abwechselnd mal über die geringe Anzahl der angebotenen Geräte die mir gefallen hätten, dann über den zustand und schließlich auch über absurde Preisvorstellungen(da in erster Linie bei sehr mäßigem Zustand) geärgert.
Da ich aber den Luxus mehrere Geräte im Kopierbetrieb oder auch parallel Kopieren-etwas anderes Hören, nicht missen wollte blieb eigentlich nur der Selbstbau.
Ich nehme schon wahr, dass der Bedarf durch die neu aufgeflammte Mini-Reel-Hysterie anscheinend ständig steigt... also... ran an die Lötkolben

schönen Tag
Andreas

Moin,
ich hab das Gerät gerade erst hier gesehen.
Hattest Du wo anders vielleicht schon was dazu geschrieben?
Gruß

Da die bestellten Polklemmen nicht für den angedachten Zweck passten, habe ich sie schnell in der ollen Onkyo Endstufe verwurschtelt.

Aus Neugier und zwei Problemen wurde eine Idee, aus der Idee ein Projekt und aus dem Projket ein Plan.

Problem 1:

Toter Akku (Digicam):




Neugier:

- wie siehts wohl drinnen aus?

Ging leichter auf als gedacht...




Innereien gingen auch leicht rauszupopeln




Noch die Ladeelekronik dran - bei der Betrachtung kam mir Problem 2 in den Sinn (die Cam kann (schon ab Werk, kein Defekt) keinen Strom über USB annehmen, Dauerbetrieb ist also nicht)




Elektronik amputiert:






Die SMDs werden abgelötet und dafür kommt was Neues dran (an die +/- Kontaktflächen, die zur Cam gehn)




Wofür (nach bisschen Googlen - hatte nach 3,7-Volt-Spannungsregler gesucht, was dann wohl ziemlicher Quatsch gewesen wäre) sich dies hier fand:

Zitat:Der AZDelivery Step Up Konverter dient zum stufenlosen und effizienten Hochpegeln von Spannungen. Dank präziser Verarbeitung ist der Energieverlust beim Konvertieren geringer als 7%.
✔️ Der MT3608 Spannungsregler eignet sich hervorragend um Spannungen auf ein benötigtes Niveau anzuheben. Der MT3608 Spannungskonverter verarbeitet dabei Eingangsspannungen im Bereich von 2-24 Volt.
✔️ Die Ausgangspannung des MT3608 Step Up Konverter wird mittels einem Potentiometer zwischen (2-28V) eingestellt. Man erreicht mit nur wenigen Handgriffen eine Versorgungsspannung von bis zu 28 Volt über den MT3608 Spannungskonverter.
✔️ Dank der Größe 36 mm x 17 mm x 6,5 mm bei ca. 2 Gramm ist unser MT3608 power Supply Modul in jedem Projekt einsetzbar.

Sollte nach den Maßangaben lockerflockig hier reinpassen.




In die dem Betrachter zugewandten "Rückseite" kommt noch n Loch für ne (wegen der Flexibilität alte Maus-)Strippe und schon kann die Cam "im Studio" ( ) dauerbetrieben oder bei Bedarf draussen aus ner Powerbank gespeist werden.

Yeahhhh - zumindestens passts schonmal mechanisch perfekt.

Später bissken löten und messen, ob es macht, was es soll (warum auch nicht).

w w

Scheibenkleister, Herbie Setback...

Der kleine DC-DC (fürs Akku-Gehäuse) kann nur "ab Eingangsspannung" nach oben transformieren, nur die anliegende Spannung erhöhen und nicht absenken, wie ich grad feststellen musste (bloss gut, dass ich das putzige "Labornetzgerätchen" mit bestellt hatte )

Dafür aber schon ab 1.8 Volt "Input" (jedenfalls dies Exemplar - das nächste vielleicht erst ab 1.9 oder 2.3 Volt) und total stabil - egal, wie doll man an der Eingangsspannung rumdreht, die Ausgangsspannung steht wie ne Eins.




Muss nun neu googeln, ob es auch In=beliebig und Out=beliebig gibt, ansonsten setz ich einen DC-DC-Step Down davor (Ziel ist ja "In=5 USB-Volt (+X)") , gibts auch in Mini:

Gibt es eigentlich so was, wie einen Kabelfetisch?
Falls ja, bin ich offenbar betroffen

Es gibt nicht vieles, das ich weniger gut leiden kann, als dünne Strippen...



So muss das, Strom braucht Raum! Freue mich auf angeregte Diskussionen

Wenn dir das gefällt und du das leiden magst dann muss man darüber doch nicht diskutieren, und Strom geht da sicher nicht schlechter durch als durch dünne Kabel. Auf jeden Fall herrscht da kabel-technisch Ordnung

schönen Abend
Andreas

Betreibst du deine Geräte mit Wasserdruck?

Nur feinster Strom, bei dem der letzte Meter entscheidend ist

endlich sieht man mal ein WiFi-Kabel in freier Wildbahn.

Ich hoffe die Kabel sind schon eingespielt!

Ja wie denn? Ich muss erst noch eine 85jährige Jungfrau auftreiben, die sie bei Mondschein auf ihren Schenkeln rollt... vorher kann ich nichts einspielen.

Könnten von hier stammen

Hallo,

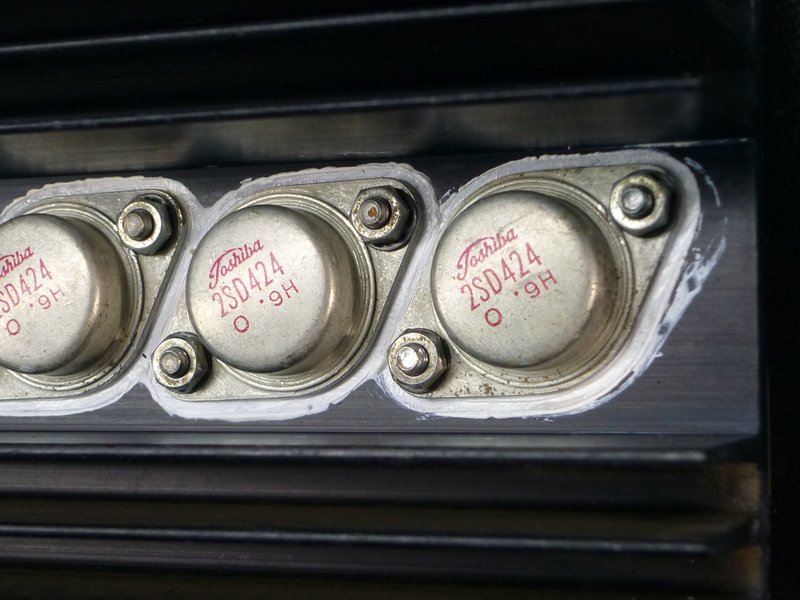

der 2SD 424 in der Onkyo-Endstufe ist übrigens ein fake; die originalen Toshibas haben keinen planen sondern einen rundlich gewölbten Deckel und einen geschwungenen Schriftzug.

So sehen echte Toshiba 2SD424 aus:





Viele Grüsse
Uli

(15.02.2021, 17:59)bubble_ace schrieb: [ -> ]Gibt es eigentlich so was, wie einen Kabelfetisch?
Falls ja, bin ich offenbar betroffen

Es gibt nicht vieles, das ich weniger gut leiden kann, als dünne Strippen...



So muss das, Strom braucht Raum! Freue mich auf angeregte Diskussionen

Hätte nicht den Platz dafür ... aber ich finde das sieht Hammer aus

Ich nehme die Standard Strippe! Die ist unauffälliger, leichter zu händeln, günstiger und Achtung " Klanglich sicher genauso unauffällig!"

Das dicke Teil erinnert mich an den Garten, genauer an Gardena...

Aber jedem Tierchen sein Pläsierchen!

Weiter machen!

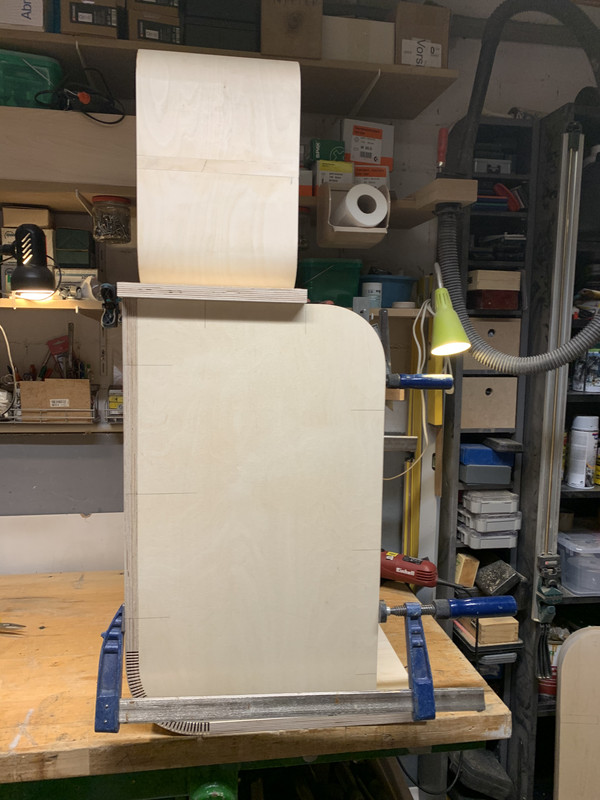

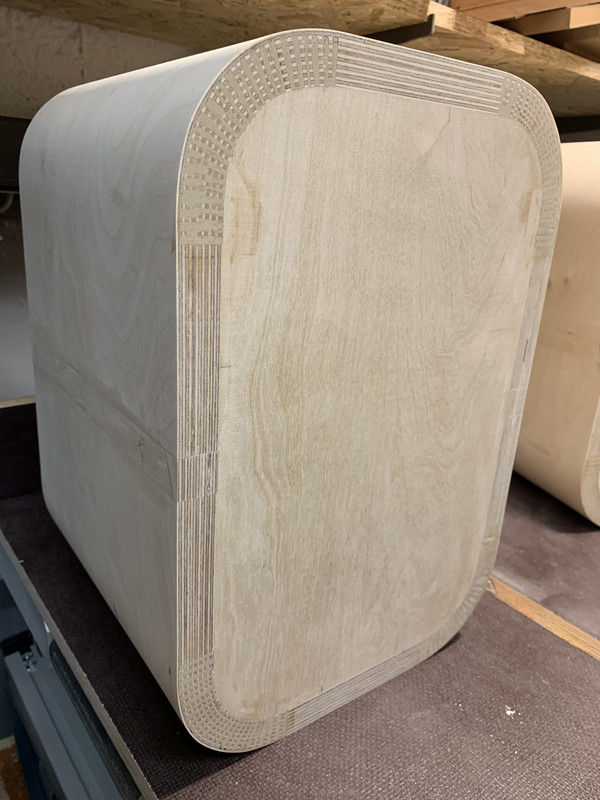

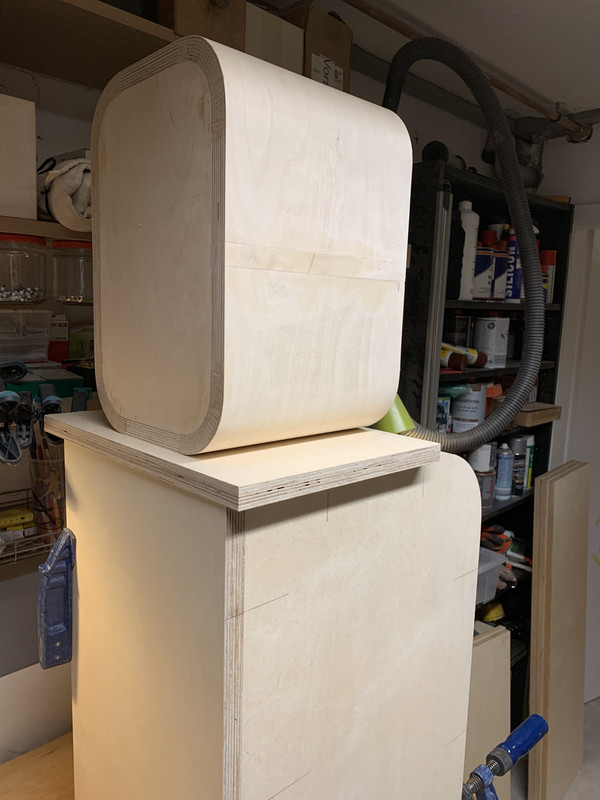

Rohgehäuse für die neuen Lautsprecher zusammengezimmert

Nanu - Boxenbau kenn ich hier etwas sägerauher


Gefällt mir, was Du da treibst

Sägenhaft, ähm - sagenhaft = absolute Respekte.

Hast du die Radiuseinschnitte selber gemacht? War es vorneherein klar das die so tief sein müssen oder hast du experimentiert? Womit hast du die Hohlräume aufgefüllt?

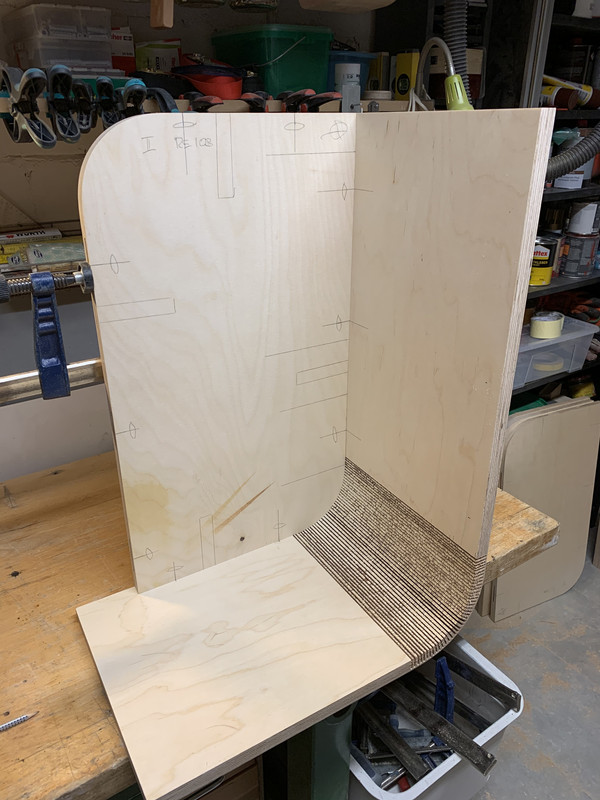

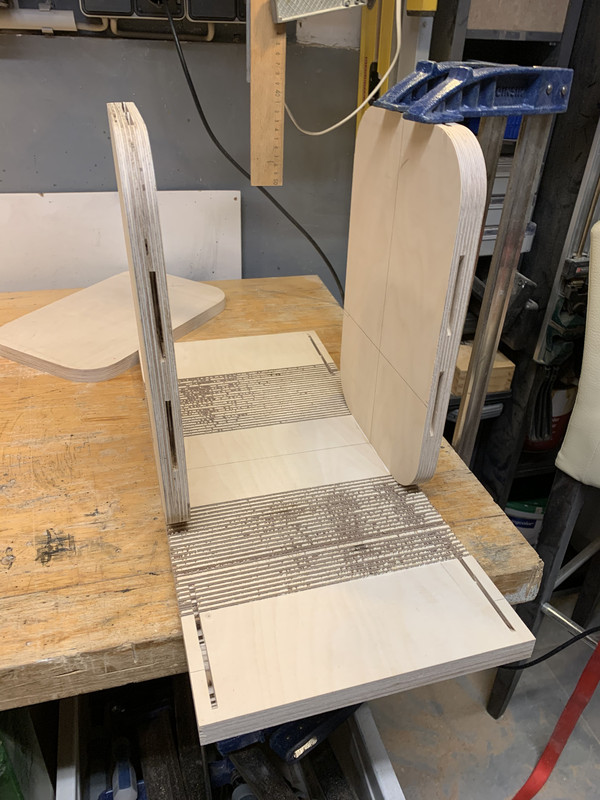

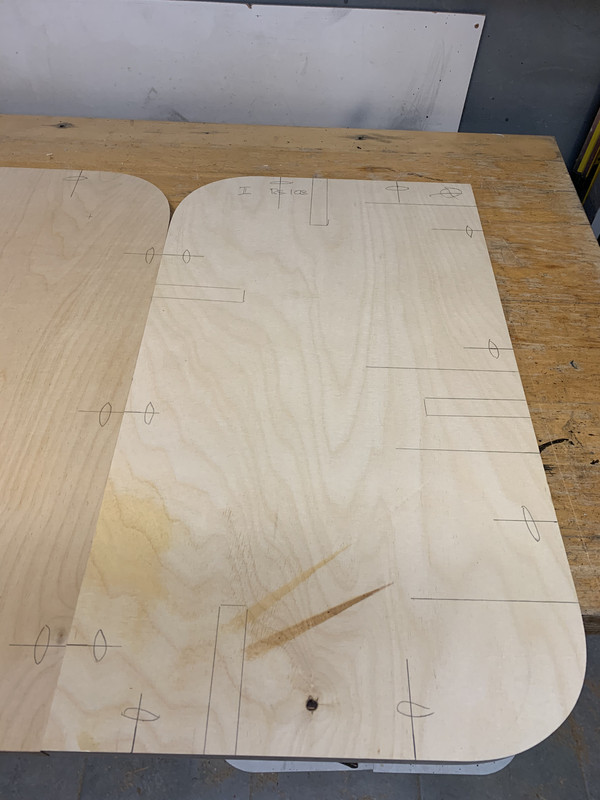

Die Schlitze sind selbst gemacht, geht problemlos mit Schiebeschlitten/Tischkreissäge oder Tauchsäge. Die Tiefe ergibt sich aus den Materialeihenschaften von Multiplex. Holz lässt sich nur in Längsrichtung um Radien biegen, quer zur Maserung reist es. Die Schichten sind um 90Grad gedreht verleimt, deshalb macht es Sinn, nur Deckfurnier stehen zu lassen und beim Kauf auf den Verlauf der Maserung zu achten. Die Schlitze werden von außen "wasserdicht" mit Acrylspachtel verschlossen und von innen mit 2k-Epoxidharz ausgegossen. Ist stabiler als Spachtelmasse und easy zu verarbeiten. Nur dicht muss sein, sonst gibt's ne riesen Sauerei. Oder höhervisköses Harz verwenden, ist aber teuer. Wichtig für ein formatabiles Verspannen der Bauteile beim Verleimen sind Lamellos, sonst verrutscht alles.
