(06.04.2026, 17:47)DD 313 schrieb: [ -> ]

(06.04.2026, 15:34)Bassmann schrieb: [ -> ]

Da ich gerne dazu lerne: weshalb sind jetzt zwischen den Anschlüssen auf der Rückseite die vier Kondensatoren (?) angelötet oder waren die vorher schon an den Terminals dran (vielleicht hab ich's ja auch überlesen)?

EMV-Entstörkondensatoren - sonnst hätte es wahrscheinlich das BZT-Zeichen nicht gegeben...

(06.04.2026, 18:05)onlyurushi schrieb: [ -> ]

(06.04.2026, 17:47)DD 313 schrieb: [ -> ]Da ich gerne dazu lerne: weshalb sind jetzt zwischen den Anschlüssen auf der Rückseite die vier Kondensatoren (?) angelötet oder waren die vorher schon an den Terminals dran (vielleicht hab ich's ja auch überlesen)?

EMV-Entstörkondensatoren - sonnst hätte es wahrscheinlich das BZT-Zeichen nicht gegeben...

Richtig! Die waren original auch verlötet..... vergaß ich wohl explizit zu erwähnen...

Weiter geht es mit meinen Sansui SP4500A:
Die Sicken habe ich von hinten geklebt, deshalb hatte ich ja die Membrane von 320 auf 310mm geschnitten.
Damit die Sicke sich nicht verschiebt, habe ich die Pappumrandung mit Klemmen fixiert.



Das Kleben von hinten war bei diesen Chassis eine elende Frickelei, weil die hinteren Stege des Korbes sehr
breit sind und man dort sehr schlecht an die Sicke herankommt. Eine Erleichterung brachte das Aufziehen des
Klebers in eine Spritze, die ich noch vom Austausch des Ferrofluids an einem Hochtöner übrig hatte.



Von oben habe ich dann eine schmale Naht mit schwarzem Lautsprecherkleber gezogen, was nicht überall
gut gelungen ist. Da kann man halt nichts machen, wenn der Kleber mal drauf ist, kriegt man ihn nicht wieder
runter.



Danach die Sicke an den Korb geklebt und wieder mit der Umrandung fixiert. Es folgte die Umrandung
(wie heißt die eigentlich?), auch hier wieder mit Klemmen fixiert, bis der Kleber trocken ist.
Man sieht hier natürlich, dass die Kalotte geklebt wurde, aber ich denke, damit kann man leben.



Ich hatte noch etwas Farbe übrig, deshalb wurden die Mitteltöner auch noch beschichtet und auch die Bässe
meiner MoMos haben etwas abbekommen. Die sehen jetzt wieder richtig gut aus (bis auf die Flusen).

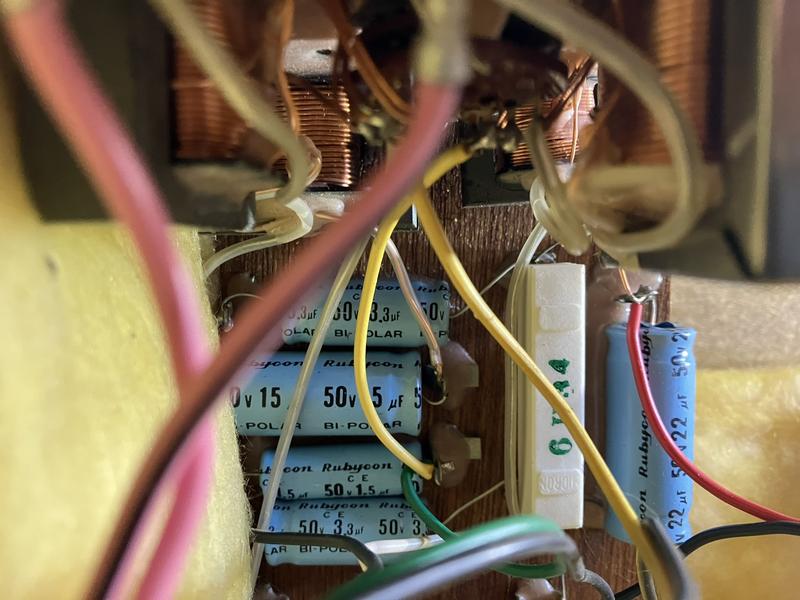

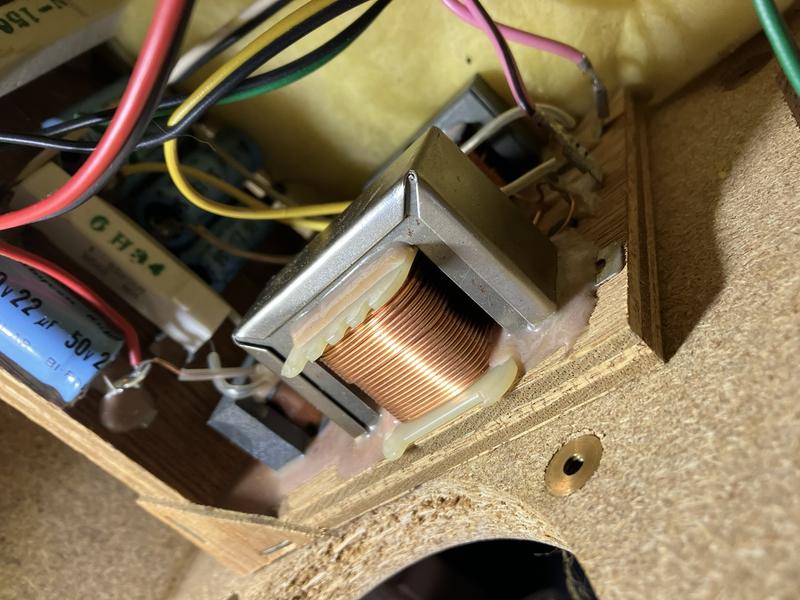

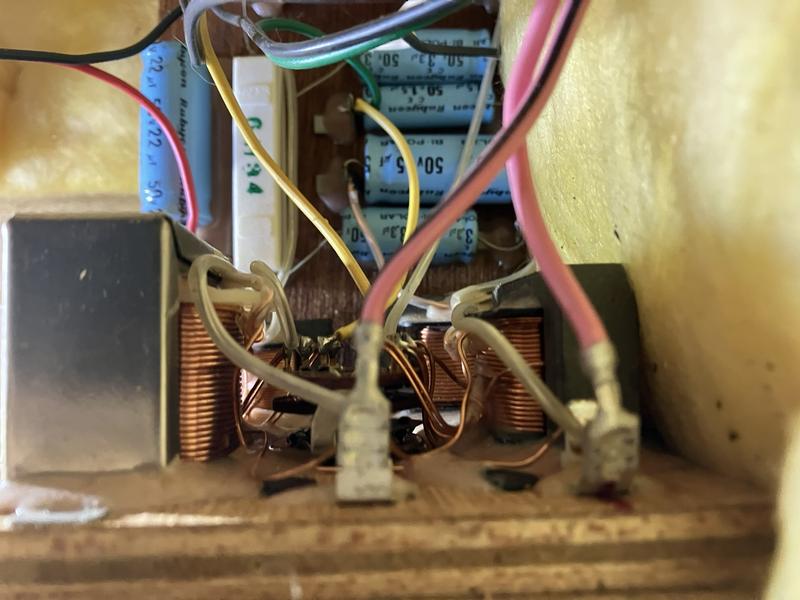

Eigentlich wollte ich mir die Frequenzweiche auch mal genauer anschauen, aber leider ist sie fest verleimt.
Soweit ich sehen kann, sind aber durchaus vernünftige Bauteile verwendet worden, ich werde sie also nicht
aus dem Gehäuse brechen. Ein paar Fotos durch den Ausschnitt des Tieftöners gemacht:







Nach dem Reinigen geht es dann gleich zum Zusammenbau. Ich hoffe, die Arbeit hat sich gelohnt...

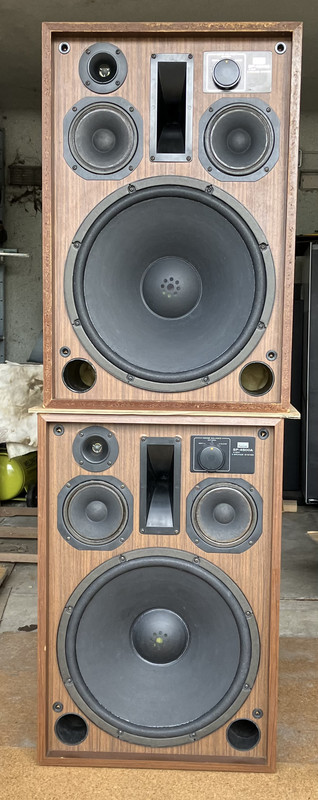

So, zusammengebaut und grob gereinigt, den Lappen zeige ich euch lieber nicht.
Noch nie hatte ich solch versiffte Boxen hier. Soundtest kommt gleich.

(Gestern, 16:32)xs500 schrieb: [ -> ]So, zusammengebaut und grob gereinigt, den Lappen zeige ich euch lieber nicht.
Noch nie hatte ich solch versiffte Boxen hier. Soundtest kommt gleich.

Wow, sehen ja schon richtig super aus. Erstklassige Arbeit!
Was mich stören würde, als Anregung, wenn man sie ohne Abdeckungen betreiben will, ist die Sichtbarkeit der Dämmwolle. Ich habe bei so einer Gelegenheit einfach vor dem Zusammenbau mit einer Spraydose die Stelle (der Wolle) schwarz gefärbt. Hat mir aber auch nicht gefallen, ergo habe ich mir die Mühe gemacht, das Reflexrohr zu "vergittern" mit einer passenden Blende....

Weiter so! Gefällt!
