Reservebank mit Akai GX 630 Pro und Sony TC766-2

Eine schwarze Akai GX-620. Musste mal wieder sein, konnte ich nicht stehen lassen.

Gestern Abend habe ich die "große" A7300 aus ihrem Gehäuse gezogen.
Hier ein paar Bilder vom Innenleben.





Stabiles Chassis



Der alte Riemen für´s Zählwerk war nur noch Pampe. Hier schon der Neue drauf




Hubmagnet und Gestänge für den Andruckrollenarm. Links der Capstanmotor (Direkt Drive)




Von unten Kopfüber




Die Drehschalter an der Front für Geschwindigkeit und Spulengröße sind im Inneren Schiebeschalter. Das wurde geschickt umgesetzt.




Zählwerk funktioniert nun wieder, Memory Stop geht auch und die pitch control zickt nun auch nicht mehr rum. Geputzt habe ich nichts von innen, die war so sauber.



Oben gibt es erst mal nichts weiter zu tun. Als nächstes dann die Verstärkereinheit aus dem Gehäuse holen. To be continued....

Na ja....wenn man schon mal dabei ist...

Andruckrolle und Capstanlager haben noch etwas Schmierung bekommen.
Die Abdeckkappe lässt sich einfach abziehen, dann noch den Gummiring entfernen






Das Schaumstoffdämfungselement der Kopfabdeckung, die ja klappbar ist, hatte sich auch in wohlgefallen aufgelöst und bröselte so vor sich hin. Also gab es zugeschnittenen Ersatz.

Ich weiß nicht, ob es hier schon allgemein bekannt ist ...

Das Mammutwerk "Zeitschichten" in seiner vierten Ausgabe ist seit drei Monaten kostenlos downloadbar:
https://www.gfgf.org/files/digenio-theme..._04-17.pdf

(13.06.2023, 13:03)Peter Ruhrberg schrieb: [ -> ]Ich weiß nicht, ob es hier schon allgemein bekannt ist ...

Das Mammutwerk "Zeitschichten" in seiner vierten Ausgabe ist seit drei Monaten kostenlos downloadbar:
https://www.gfgf.org/files/digenio-theme..._04-17.pdf

Moin,

danke dir für den Tipp.

Grüße Jürgen

Ein unglaublich tolles Werk, vielen Dank Peter!

Gibt es bei Ebay. Finde ich jetzt nicht so schön. Wohl nur was für Pioneer-Hardliner.

Moin,
die Blumenkelche sind ja nicht verchromt, ne sorry das geht nun mal gar nicht ^^

Grüße Jürgen

Das ist die Version für Narzissten, denen es noch nicht reicht, dass sie sich im Smartphone-Display spiegeln

An der Teac ging es weiter

Audioeinheit innen von oben:
Unten rechts die Platine der Schalter für dbx
Die senkrechten schwarzen Kunstoffteile sind die Steckplätze für die Audiokarten





Innen von unten:
Senkrecht die ganzen Audiokarten
Unten waagerecht die dbx Karten





Einmessen:






Klirrfaktor R / L bei definiertem Eingangpegel:
Ist: 0,23%, Soll max: 0,8%







Gleichlaufschwankungen:
Ist: 0,036%
Max soll: 0,06% bei 19cm/s
Der obere Balken zeigt den Drift, also die Abweichung in % vom Soll an. Den speed hatte ich vorher eingestellt.




Dann noch geputzt
Die Front war vorher echt unansehlich, siehe weiter oben.

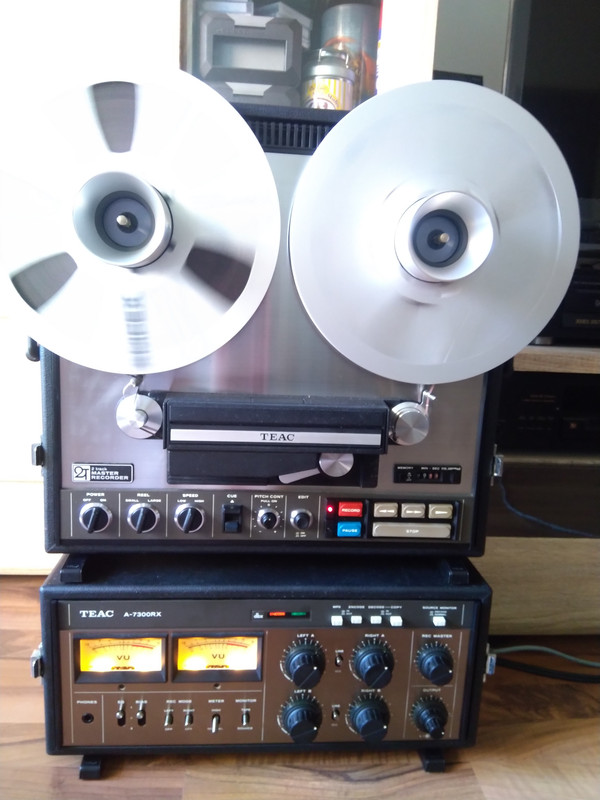

Alles wieder in die Gehäuse verfrachtet und nun darf sie was aufnehmen

Macht sich echt gut, die große Teac   und die Front ist ja nach der Putzaktion wieder wie neu!

Weiß nicht, ob wir die schon mal hatten...



https://www.analogaudiodesign.com

Ist die Unart, jetzt nur PB-Maschinen herzustellen, so ähnlich behindert wie Verstärker ohne Phonostufe ?
Gibt's dann auch bald Autos ohne Rückwärtsgang oder Waschmaschinen ohne Schleuderprogramm ?

Für mich ja lieber so...

https://www.birdboxrecords.com/curiosity

Moin,
wenn isch diese geile Nagra seh, da bin ich froh das ich noch Träume habe.

(14.07.2023, 14:48)spocintosh schrieb: [ -> ]Ist die Unart, jetzt nur PB-Maschinen herzustellen, so ähnlich behindert wie Verstärker ohne Phonostufe ?

Könnten es nicht Kostengründe sein? Mit der ganzen Mechanik sind die Dinger ja eh schon extrem teuer, und 2 Köpfe mehr, plus Oszillator und Schaltern, und Abgleichmöglichkeit, etc. Außerdem muß man die bei der Produktion ja auch erst einmessen...
Oder die Zielgruppe braucht das nicht, weil si eh nur vorbespielte Bänder will....

Grüße, Rainer

PS: Ein paar vorbespielte Bänder habe ich auch:

Ja, so geht die Legende...und die stimmt bei der Zielgruppe wahrscheinlich auch noch...

Ist die wirklich nur für PB . Laut techn. Daten hat sie zumindest zwei Inputs !?

(15.07.2023, 10:01)Frank K. schrieb: [ -> ]Ist die wirklich nur für PB . Laut techn. Daten hat sie zumindest zwei Inputs !?

Hat auch eindeutig eine REC-Taste ganz rechts.

Und würde man sie als Recorder bezeichnen, wenn sie nicht aufnehmen kann?




Ich denke fast, dass es beide Varianten geben wird, ähnlich wie bei Ballfinger.
Eine reine Wiedergabemaschine für vorgespielte Bänder und ein echter Recorder.
Auf den Fotos gibt’s ja mal die rote Taste und mal nicht.

Die bieten auf der homepage keinen Rekorder an. Nur Playback. Ganz rechts ist eine Editierungstaste.

Edit: Tun sie doch. Ganz versteckt kündigen sie eine Recording machine für "2023" an...

Ist das ein klingonischer Technics RS Nachbau?

Das wäre doch was! 175831598877
