Die „modernste“ Revox (C270) neben der „modernsten“ Studer Viertelzollmaschine (A807) Thumbsup

Machen sich schon gut, so nebeneinander Dance3

Mein Neid sei dir gewiss. Thumbsup

Seit Januar hier: eine ASC 6002 S im Neuzustand!

Hallo ThomasV

ich bin gelernter Radio und Fernsehtechniker und verfolge seit geraumer Zeit die Beiträge in diesem Forum.
Nun habe ich mich angemeldet.
Ich könnte Dir bzgl. Deiner A700 helfen. Ich wohne in der Nähe von Ulm.
Bei Interesse bitte PN

Viele Grüße

Bubble

Yeah !

(30.06.2024, 11:21)havox schrieb: [ -> ]Thomas
Schraub doch mal die Rückwand ab, mache Fotos und stelle sie hier ein! Beim Abnehmen der Rückwand das Netzanschlusskabel an der Austrittsstelle nach oben drücken, dann geht das Abnehmen einfach.

Hallo Hans-Volker,

die Fotos habe ich gemacht, sie sehen für mich unverdächtig aus. Momentan schlage ich mich aber mit dem Problem rum, dass ich die Fotos (.jpg !) nicht hochgeladen bekomme.

Gruß

Thomas

(03.07.2024, 09:46)ThomasV schrieb: [ -> ]
(30.06.2024, 11:21)havox schrieb: [ -> ]Thomas
Schraub doch mal die Rückwand ab, mache Fotos und stelle sie hier ein! Beim Abnehmen der Rückwand das Netzanschlusskabel an der Austrittsstelle nach oben drücken, dann geht das Abnehmen einfach.

Hallo Hans-Volker,

nach einigen Transformationen hat es nun fuktioniert.

Herzliche Grüße

Thomas

Da ist auf jeden Fall schon eine Menge gemacht worden. Netzteil mit neuen Elkos, Relaisplatine mit neuen Entstörkondensatoren, Kopfhörerverstärker hat auch neue Elkos. Basisplatine und Laufwerkssteuerung sehen auch überarbeitet aus. Das ist doch prima Thumbsup

Vermutlich ist dann einer der Entstörkondensatoren an den drei kleinen Motortreiberplatinen, die sozusagen vom Dach senkrecht herunterhängen, abgeraucht. Kannst du vielleicht erschnüffeln LOL

Bubble bekommt das sicher flott gerichtet!

Hallo Hans-Volker,
Thomas hat mir soeben das Tonbandgerät gebracht.
Am Mittwoch werde ich danach schauen und dann auch Bilder einstellen.

Wenn ich Fragen habe werde ich mich an Dich wenden.

Viele Grüße

Bubble

Das kannst du gerne tun, ich habe ja mittlerweile drei A700 in den Fingern gehabt und bin mit deren Wehwehchen ganz gut vertraut Freunde

(08.07.2024, 18:13)Bubble schrieb: [ -> ]Hallo Hans-Volker,
Thomas hat mir soeben das Tonbandgerät gebracht.
Am Mittwoch werde ich danach schauen und dann auch Bilder einstellen.

Wenn ich Fragen habe werde ich mich an Dich wenden.

Viele Grüße

Bubble

kannst du auch ASC?

Ich bin ja nun wirklich kein Grundig Fan, aber ich habe kürzlich diese Grundig TS-1000 / 4 Spur Stereo Bandmaschine zu einem guten Kurs erworben. Einfach weil ich noch nie eine hatte und demnächst eine TS 1000 von einem Bekannten zur Überholung zu mir kommt.

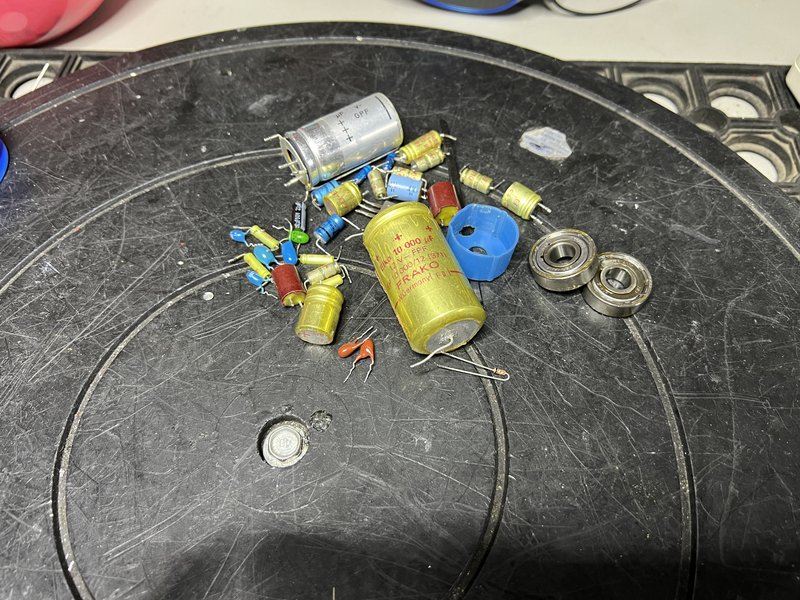

Auch diese hier war eine Standleiche. Riemen waren zu ersetzen, Netzteil und weiter Platinen musste ich überholen, um wieder ein stabil laufende Maschine zu haben. Viele viele Kleinigkeiten und Defekte waren zu verzeichnen. Auch die Lager der Wickel Papst Motoren musste ich erneuern.

Nun funktioniert sie wieder bestens, selbst das Variospeed beim Spulen hat wieder eine korrekte Funktion.

So eine TS 1000 ist komplett unterschätzt und immer noch weit unter dem Radar. Sie ist mega servicefreundlich aufgebaut, hat Sensortasten, Bandzugsteuerung, 3 Geschwindigkeiten, wechselbare Tonkopfbrücke mit Wölke Tonköpfen und noch vieles mehr. Einziger Wermutstropfen sind die DIN Anschlüsse, aber mit guten Adaptern ist auch das kein größeres Problem. Ja, die Front ist aus Kunststoff, aber sehr wertig gemacht.
Klanglich ist die TS 1000 sehr gut.

Hab auch so eine hier stehen - die wiegt gefühlt doppelt so viel wie meine B77.
Ist unter dem Kunststoffmantel ein echtes deutsches Eisenschwein. Klare Empfehlung Oldie

(21.07.2024, 11:55)hyberman schrieb: [ -> ]Ich bin ja nun wirklich kein Grundig Fan

Sag mal Bescheid, wenn du in Dortmund bist, dann mache ich dich noch zum Fan Drinks

so eine schöne Maschine habe ich auch mal zu einem guten Kurs bekommen

Naja...bei deiner gezeigten TS 1000 brauchte es wohl definitiv eine Voll-Revision. Die stand jahrelang feucht, abgebrochene Regler, fehlende Drehknöpfe.
Die hätte ich direkt stehen gelassen. Es sei denn man bräuchte die Innereien, wenn die besser ausgesehen hätten.

Ich habe mir für meine A807 jetzt Tastenbeschriftungen in „edler“ Version gebastelt.

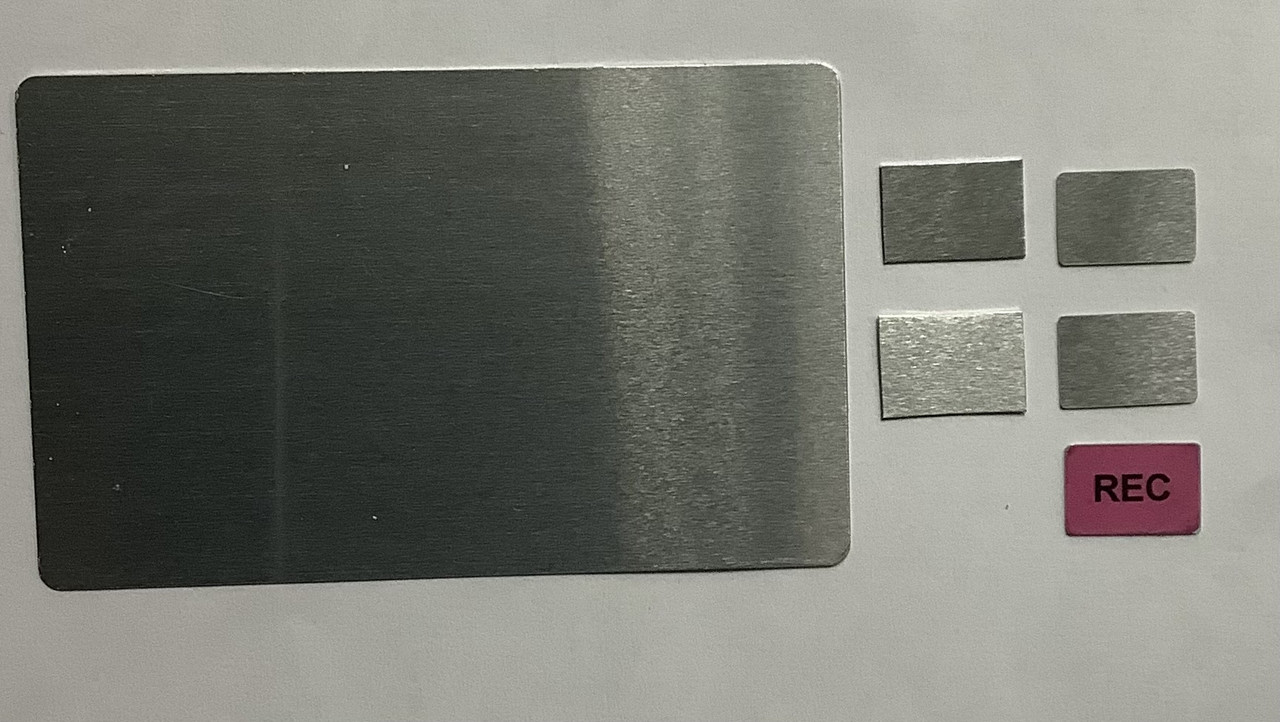

Ausgangsmaterial waren rohe Aluminium-Visitenkarten mit gebürsteter Oberfläche. Die ließen sich mit der Schere schneiden, allerdings waren mehrere Schritte nötig, um die Plättchen plan zu lassen.
Erst habe ich die Form mit viel Abstand ausgeschnitten, dann viele schmale Streifchen abgeschnitten bis kurz vor die Ränder der Form und den letzten Rest mit Schleifpapier abgetragen.
Dazu hatte ich mir das rote „REC“ als Schablone aufgeklebt.

3 fertig, zwei noch roh.

Die Beschriftung habe ich auf Fotopapier ausgedruckt und mit matter Folie beklebt.

Dann das Papier geteilt und Papierreste mit Wasser abgerubbelt. Und zu guter letzt auch noch die weiße Kunststoffschicht abgezogen.

Damit ist das dann fast transparent.

„REC“ habe ich dann noch mal mit geänderter Farbe neu gemacht.

Mit sehr dünnem Kaschierklebeband habe ich die Beschriftung dann auf die Aluplättchen geklebt und die rückseitigen Kanten noch abgeschrägt.

Und dann auf die Tasten geklebt, wieder mit dem Kaschierklebeband.

Hier zum Vergleich mit den alten Aufklebern nur REC und STOP neu:

Und dann die restlichen auch noch ersetzt:

So gefällt mir das noch viel besser als vorher Dance3

(24.07.2024, 16:07)havox schrieb: [ -> ]Ich habe mir für meine A807 jetzt Tastenbeschriftungen in „edler“ Version gebastelt.

Ausgangsmaterial waren rohe Aluminium-Visitenkarten mit gebürsteter Oberfläche. Die ließen sich mit der Schere schneiden, allerdings waren mehrere Schritte nötig, um die Plättchen plan zu lassen.
Erst habe ich die Form mit viel Abstand ausgeschnitten, dann viele schmale Streifchen abgeschnitten bis kurz vor die Ränder der Form und den letzten Rest mit Schleifpapier abgetragen.
Dazu hatte ich mir das rote „REC“ als Schablone aufgeklebt.

3 fertig, zwei noch roh.

Die Beschriftung habe ich auf Fotopapier ausgedruckt und mit matter Folie beklebt.

Dann das Papier geteilt und Papierreste mit Wasser abgerubbelt. Und zu guter letzt auch noch die weiße Kunststoffschicht abgezogen.

Damit ist das dann fast transparent.

„REC“ habe ich dann noch mal mit geänderter Farbe neu gemacht.

Mit sehr dünnem Kaschierklebeband habe ich die Beschriftung dann auf die Aluplättchen geklebt und die rückseitigen Kanten noch abgeschrägt.

Und dann auf die Tasten geklebt, wieder mit dem Kaschierklebeband.

Hier zum Vergleich mit den alten Aufklebern nur REC und STOP neu:

Und dann die restlichen auch noch ersetzt:

So gefällt mir das noch viel besser als vorher

Hallo, Hans-Volker,

clever gelöst, aber äußerst arbeitsaufwendig!

Ich mache Aufkleber, bei denen die Oberfläche des Untergrundes sichbar bleiben soll, per Laserdrucker, spiegelverkehrt drucken und auf diese Seite hauchdünnen, transparenten Doppelkleber (gibt’s von 3M) aufbringen. Zuschneiden und aufkleben. Ist lichtecht und, weil auf der Rückseite bedruckt, grifffest.

Klar war das viel Arbeit, aber da ich das ja für mich gemacht habe, war das schnuppe, und wenn das Ergebnis dann so gut ausfällt, sowieso. Grifffest sind sie natürlich auch, die Farbe befindet sich ja unter der Folie. Zum Aufkleben nehme ich ebenfalls eine superdünne Klebeschicht von 3M auf Rolle, die sozusagen nur aus Kleber besteht, ohne Trägerfolie. Vermutlich ist das die, die du auch verwendest.

P.S. vielleicht magst du meine Bilder aus dem Zitat in deinem Post noch löschen, sie müssen ja nicht zweimal hintereinander erscheinen Floet

So einen Spender für Vorspannband wollte ich ja schon immer mal haben, und jetzt war mal einer zum angemessenen Preis im Angebot Dance3

Habe ich gleich mal weiter befüllt, blaues Band war mit dabei, das gelbe habe ich gegen das grüne getauscht und ins dritte Fach transparentes Band geladen.

Anleitung und Ersatzklingen waren auch dabei:

Das „Studer“ Etikett am Spender hat ein Vorbesitzer dort hingeklebt LOL

, Hersteller ist/war Högel Studio-Technik.

Ich hab noch etliche Bänder : von 13 - 26cm.
Würde ich gerne ich passende Hände abgeben.

Hallo Busch63,

hast PN.

Gruß
Andreas

Moin Moin,

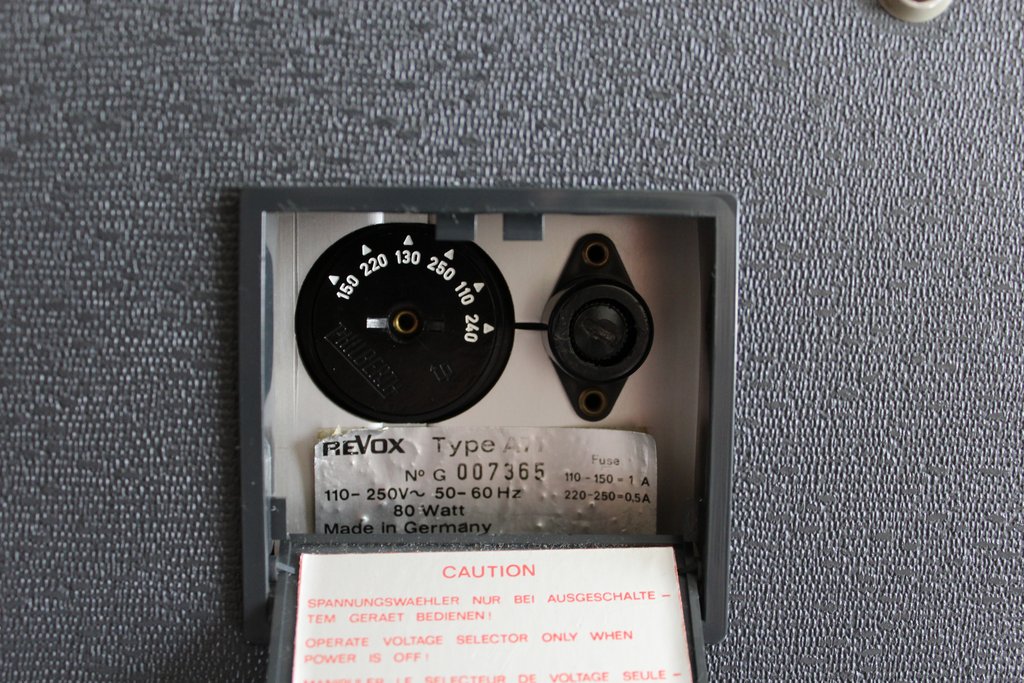

seit langem mal wieder ein Beitrag, hab endlich meine 1968er A77 fertig.war ein ziemliches Wrack, teilweise ausgeschlachtet, was noch verbaut war, war vieles defekt. Sie hat das Vollprogramm bekommen ,die Elektronik ist komplett neu,neue Relais, neue Andruckrolle,neue Cinchbuchsen ,Motoren neu gelagert usw.das Gehäuse und die Front sind von einer anderen Maschine. Überraschenderweise sind die Köpfe bei dieser Maschine gut, sonst wär Sie wohl auf dem Elektronikschrott gelandet

Schöne Arbeit! Toll!

Heute wiederbelebt.
Tandberg 10X 2-Track.

Wunderschön Pray

Deine oder eine Auftragsarbeit?
