Secret Key +90 sagt mir leider nichts. Da wird was angezeigt, ja, aber was.....??
Ich kenne nur 91. Dort zeigt er die Fehlerraten an.
88. Kopftrommelstunden
87: bei einigen Recordern (57/59...) Power on time. Beim R-700 aber gleich wie 88

Lustig, was für ein Zufall.....

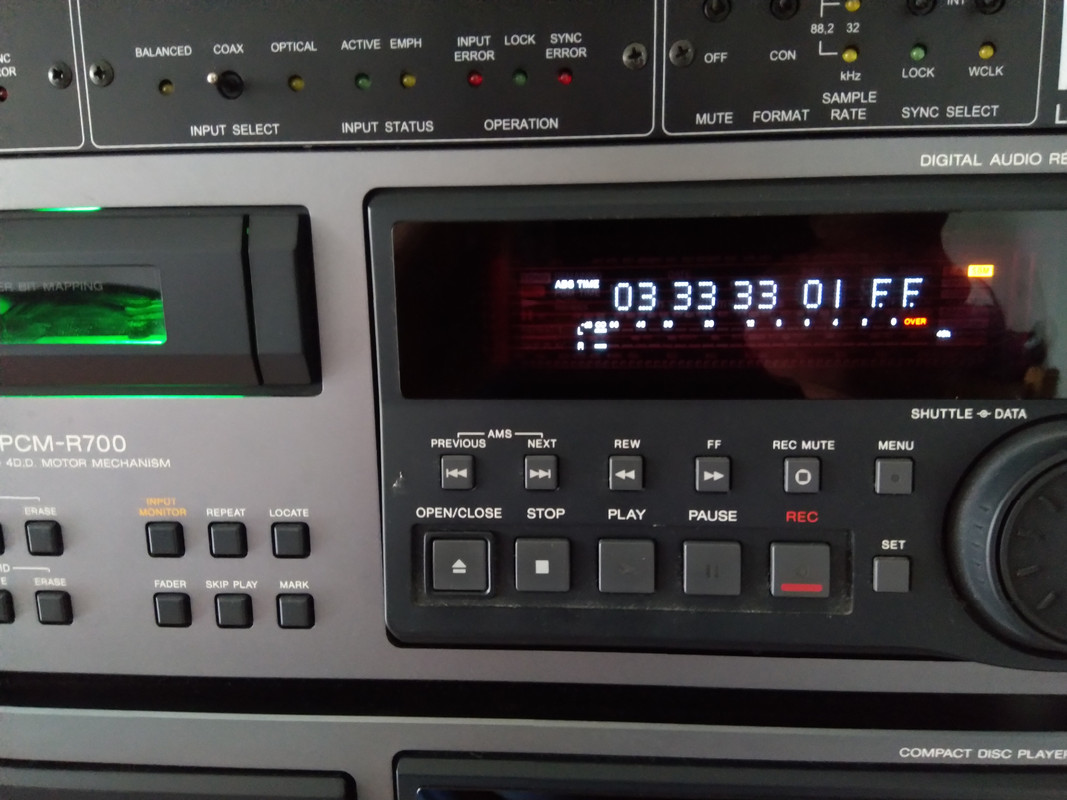

333 Std und 33 Min
Na wenn das kein Glück bringt

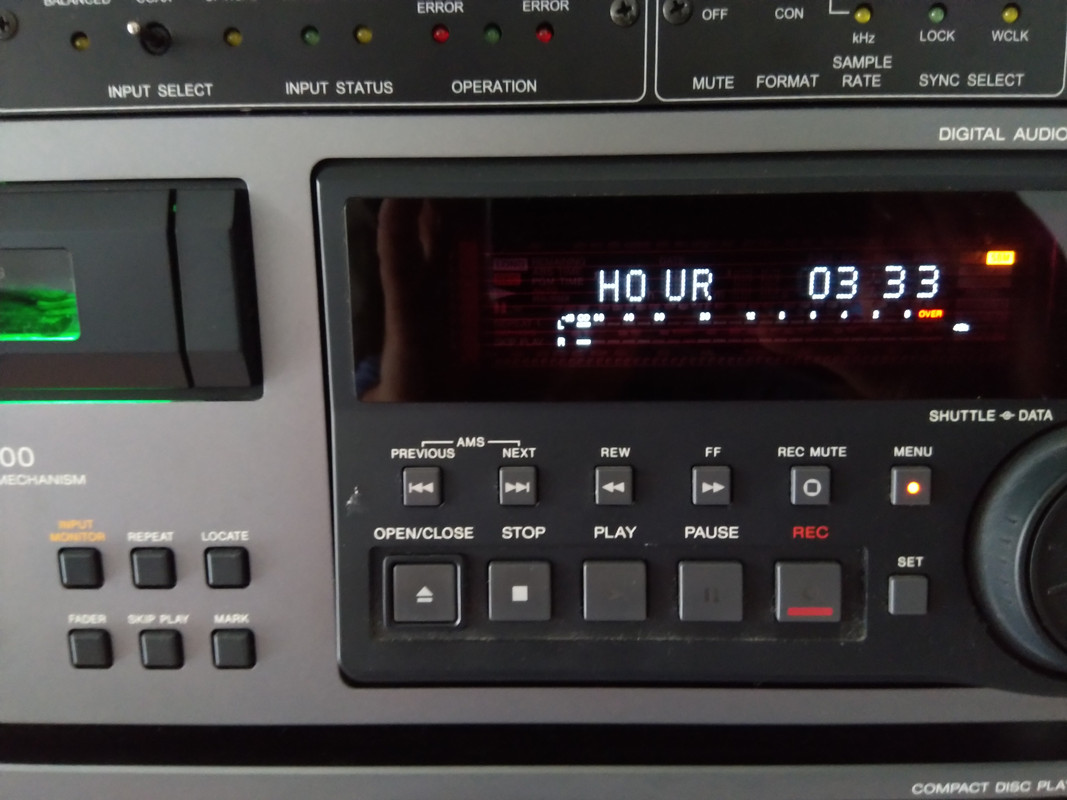

Zum Vergleich die Std Anzeige im Menü:

---

Die Front ist ans Mainboard nur mit einem einzigen Flachbandkabel angebunden.
Funktionieren die LW Tasten einwandfrei?
Ob sich innerhalb der Front noch eine weitere Steckverbindung befindet, weiß ich gerade aus dem Kopf nicht...
Eventuell haben die Taster ein Kontaktproblem und deswegen führt das zu Fehlfunktionen.
Wie äußert sich das Fehlverhalten denn ganau?

---

Da das keine Standardfarbe ist, bin ich damals auf die Idee gekommen, dass mit einem Lackauslesegerät zu analysieren.
Da kam aber auch nicht die 100%ig genaue Farbe bei raus, da das Gerät ja die erfasste Farbe mit seiner internen Datenbank abgleicht. Da dieser Farbton dem Gerät aber unbekannt ist, gibt es nur eine Annäherung.
Einen Versuch ist es aber wert, solltest du eine Lackierer mit so einem Gerät kennen....

(13.07.2019, 12:14)gasmann schrieb: [ -> ]Secret Key +90 sagt mir leider nichts. Da wird was angezeigt, ja, aber was.....??
Ich kenne nur 91. Dort zeigt er die Fehlerraten an.
88. Kopftrommelstunden
87: bei einigen Recordern (57/59...) Power on time. Beim R-700 aber gleich wie 88

Lustig, was für ein Zufall.....

---

Die Front ist ans Mainboard nur mit einem einzigen Flachbandkabel angebunden.
Funktionieren die LW Tasten einwandfrei?
Ob sich innerhalb der Front noch eine weitere Steckverbindung befindet, weiß ich gerade aus dem Kopf nicht...
Eventuell haben die Taster ein Kontaktproblem und deswegen führt das zu Fehlfunktionen.
Wie äußert sich das Fehlverhalten denn ganau?

---

Da das keine Standardfarbe ist, bin ich damals auf die Idee gekommen, dass mit einem Lackauslesegerät zu analysieren.
Da kam aber auch nicht die 100%ig genaue Farbe bei raus, da das Gerät ja die erfasste Farbe mit seiner internen Datenbank abgleicht. Da dieser Farbton dem Gerät aber unbekannt ist, gibt es nur eine Annäherung.
Einen Versuch ist es aber wert, solltest du eine Lackierer mit so einem Gerät kennen....

Beim Secret Key habe ich bei einem Recorder auch bei 87/88 die Kopfstunden (131), die auch identisch mit der Anzahl der über das Menü aufgerufenen Stunden stimmt. Auf 90 habe ich dan 6h31m - ist hier ein letzte Wartungsintervall (DPG oder ähnl.) eingestellt worden?

Bei einem anderen Recorder habe ich Hour 0005 das wird auch auf 88 bestätigt, auf 87 habe ich dann 2969 Stunden   und auf 90 erscheint 1B48 ... hier ist das Display auch ziemlich ausgebrannt, das LW sieht aber eher nach 5H und nicht nach 2969H aus.



Zu den Tasten - die LW-Tasten sind alle ok, die Tasten unter der Klappe, alle 12, sind einfach falsch belegt, sie funktionieren aber halt ncht entsprechend der Funktion lt. Beschriftung.


Bezgl. der farbe muß es nicht ganz exakt sein, da es nur die Oberseite der Frontplatte betrifft, verschwindet bei mir eh im Rack, aber ich hätte es gerne schön gemacht ...

Der R-700 hat bei mir 14 Tasten unter dem LW.....
12 Tasten hat der R-500....


Bei Secret Key +90 wird aber keine Std Angabe ausgegeben....
Eventuell ist es eine Software Version von was auch immer, ich weiß es nicht.
Bei mir steht da übrigens 0641

88/87 sind bei mir exakt gleich. Mach doch bitte mal ein Bild

Bei einer Wartung wird der DPG Wert nicht neu abgeglichen. Das macht man NUR, wenn der Recorder eine neue Trommel bekommen hat. Und dann löscht sich auch der Stunden Zähler.

Auf diesen Zähler kann man sich übrigens auch nicht immer verlassen. Ich hatte da auch schon mal Kuriositäten und das Teil hat dann auf einmal 3tsd Std mehr angezeigt....und urplötzlich waren es dann nur noch 26 Std...

Ja, es sind natürlich 14 Tasten !

Hier die Fotos:

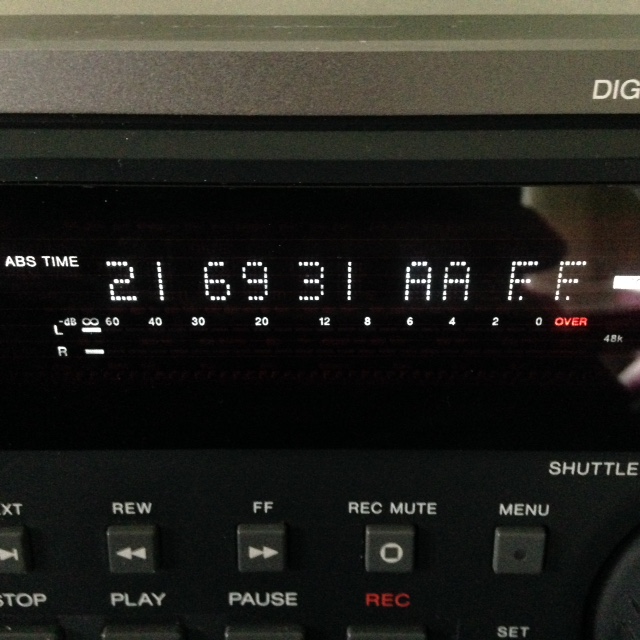

Recorder 1 SK 90:



Recorder 2:

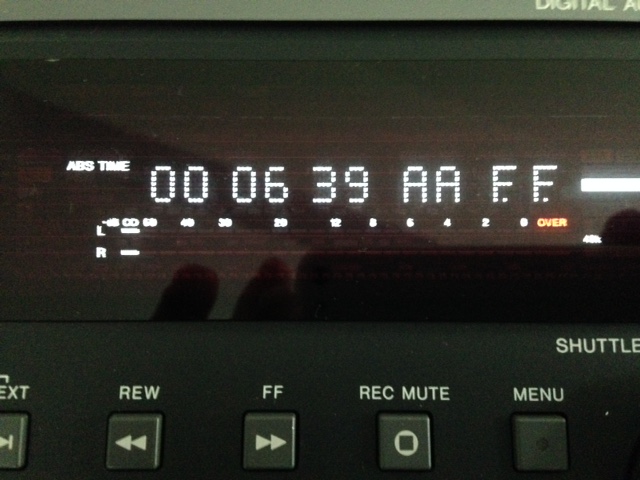

SK 90

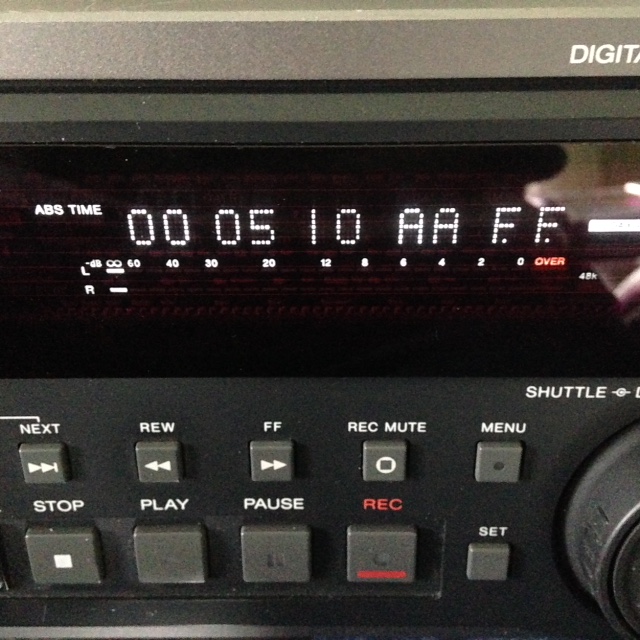

SK 88



SK 87

Das ist nun tatsächlich etwas kurios mit 87/88
Welche Seriennummer hat das Gerät?
Und der wo beide Anzeigen gleich sind?
Eventuell haben sie was geändert bei späteren Nr...

SN sind 501167/501202

Einer meiner ZA5ES hat auch undefinierbare Zahlen beim SK, da kann man noch nichtmal die HOUR abrufen ...

Die 1202 ist von der Farbe der Frontplatte dunkler scheint wohl ein Gerät der letzteren Seirie zu sein?

Zeig mal bitte ein Bild vom ZA 5
Evtl. kann ich die Hyroglyphen identifizieren.

Ich hab die Probleme mit den Stunden bei meinem A8.
Die haben ja grundsätzlich alle das gleiche Board....

Die Farbe der Frontplatten hat schon immer veriiert, das ist unabhängig von der Seriennummer.
Und 501202 ist nicht die letzte Serie. Der R-700/500 wurde am längsten gebaut....als alle anderen Recorder schon nicht mehr erhältlich waren. Behauptungen zufolge bis weit in die 2000er hinein.
Mein 700er hat eine 502er Seriennummer.
Und ich hab schon 500er mit 505er Nr gesehen
Die Geräte waren nur ein paar Seriennummern auseinander und hatten trotzdem eine unterschiedliche Farbe der Front.....


Da deine nun so nah beieinander sind, ist allerdings eher unwarscheinlich, dass sie intern für die SKs was geändert haben.
Hmmmm
Ganz doof.....mal die Pufferbatterie gewechselt?

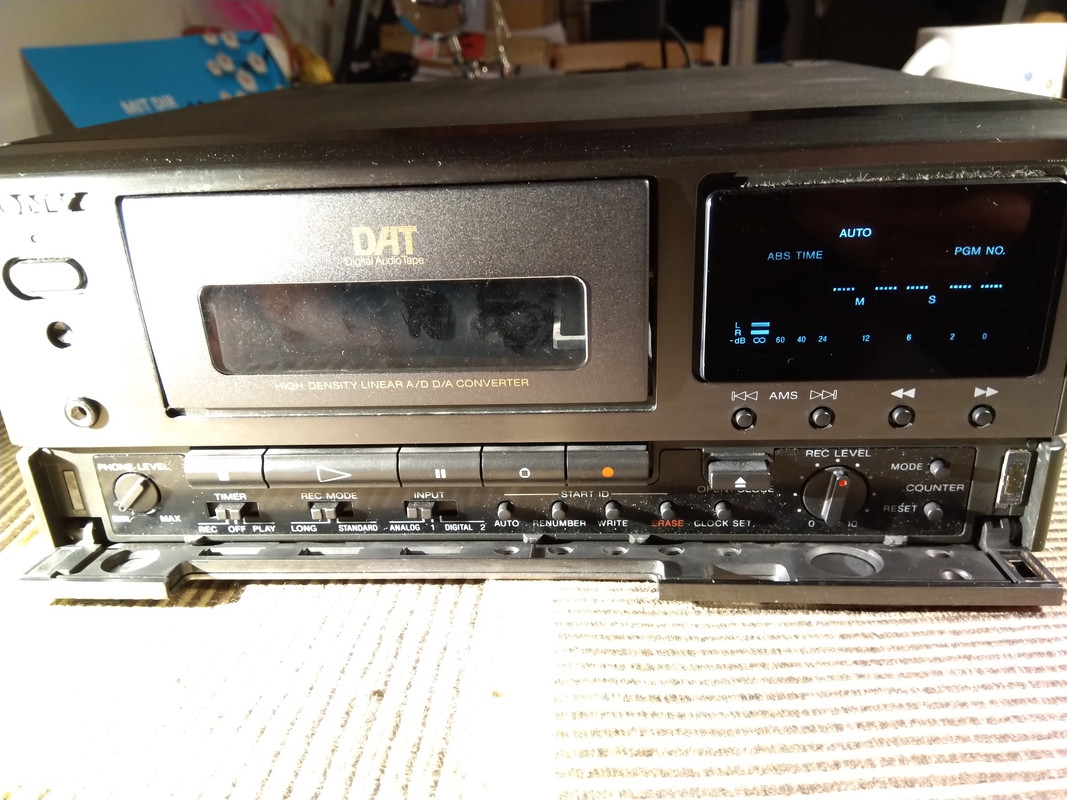

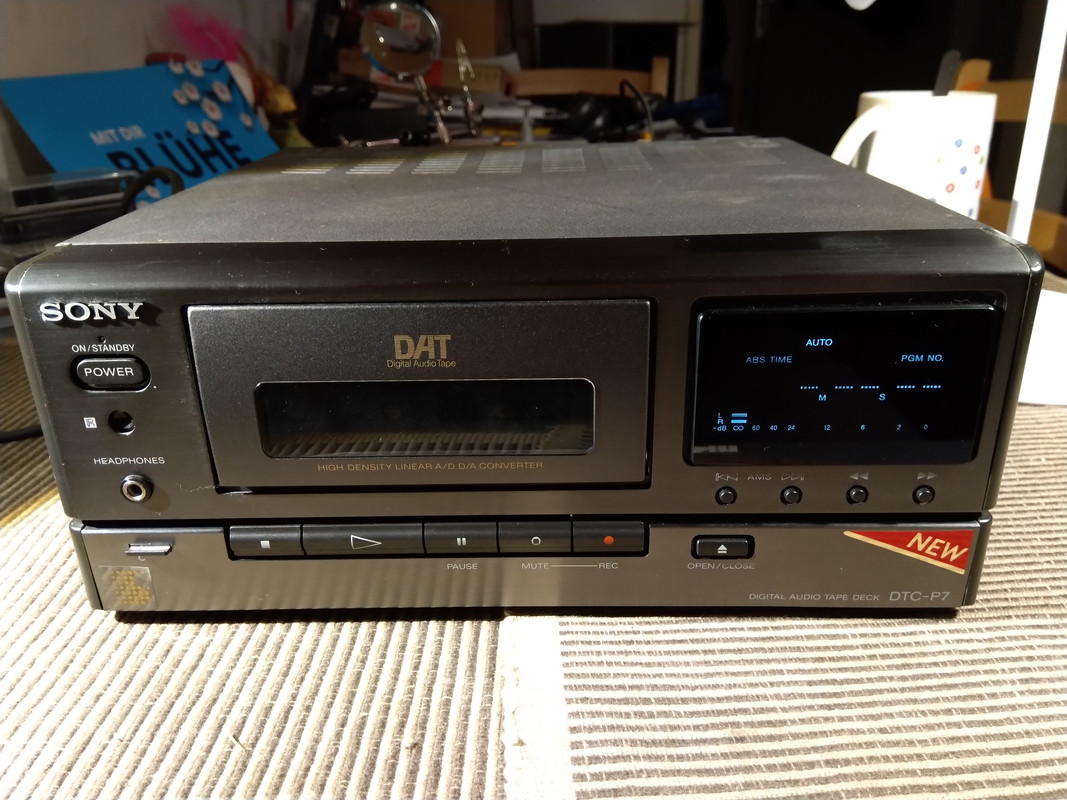

Suezz, der Kleine

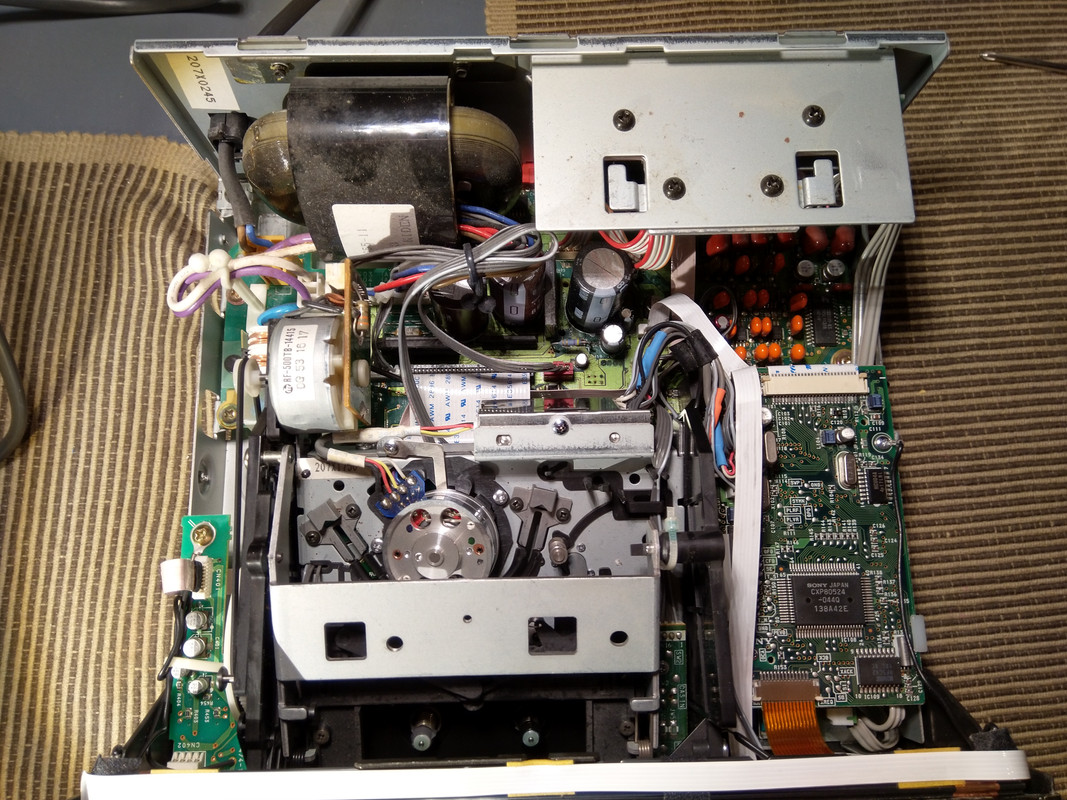

Ist da doch tatsächlich so´n fetter R-core Trafo drin....




Ich habe den nur gekauft, weil ich dafür noch eine originale FB liegen habe...

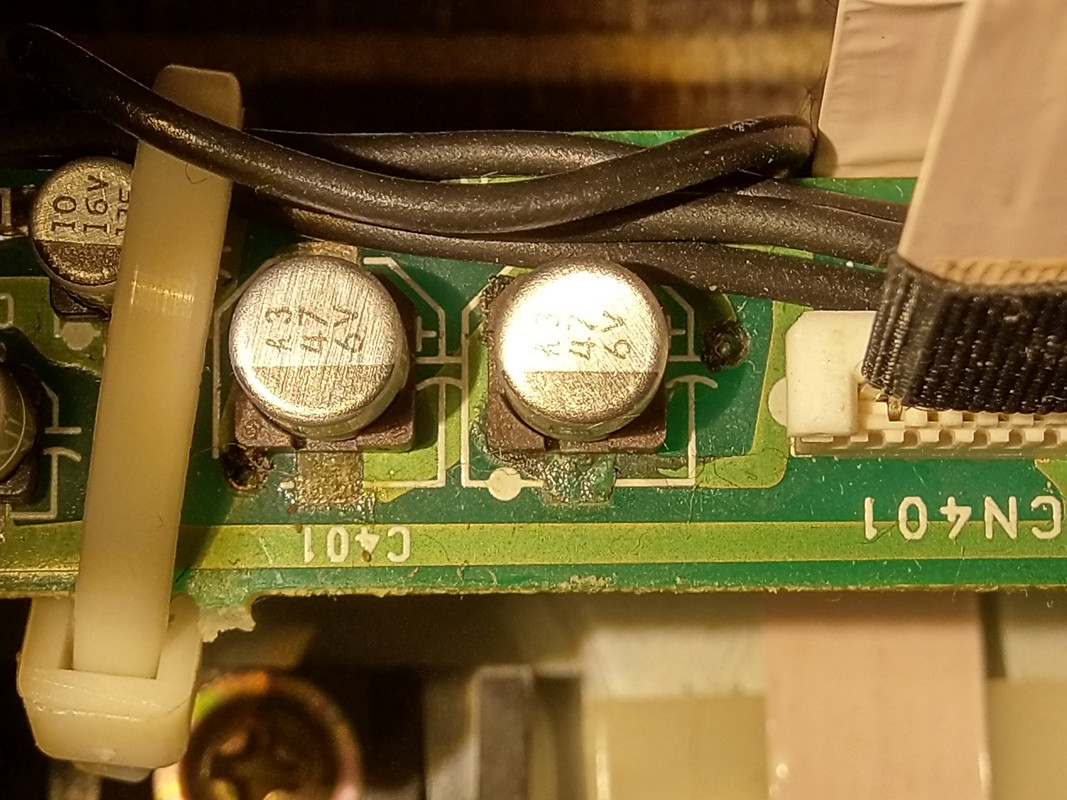

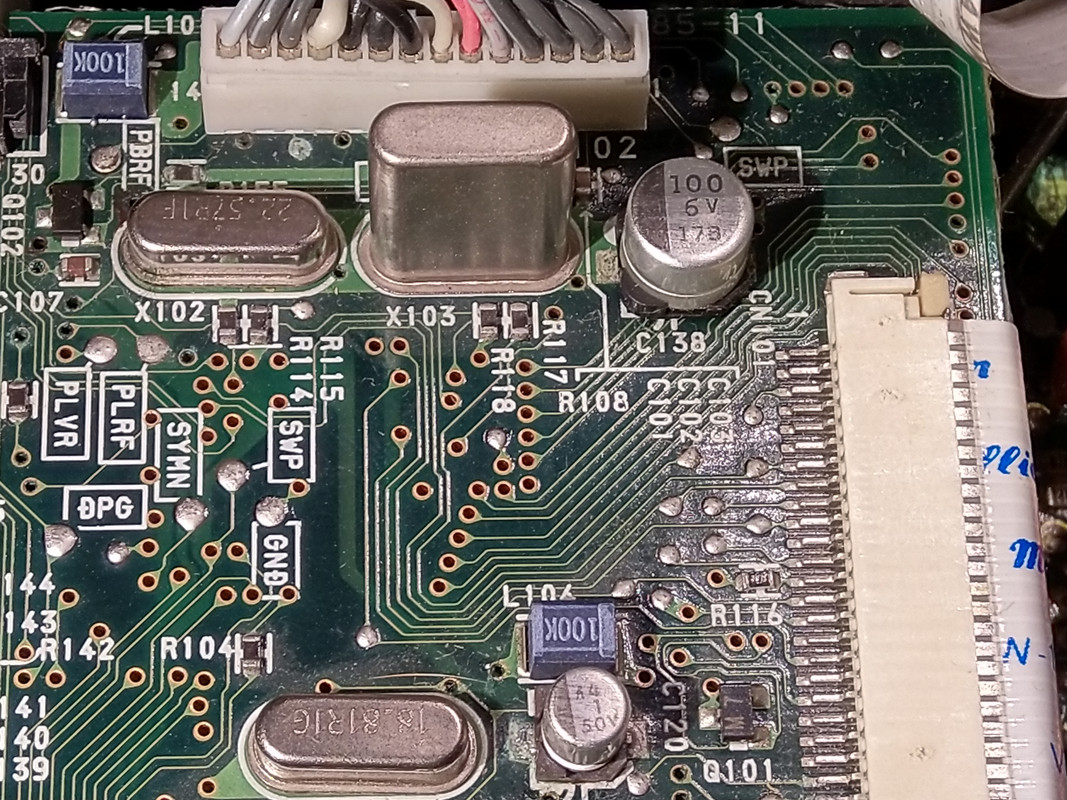

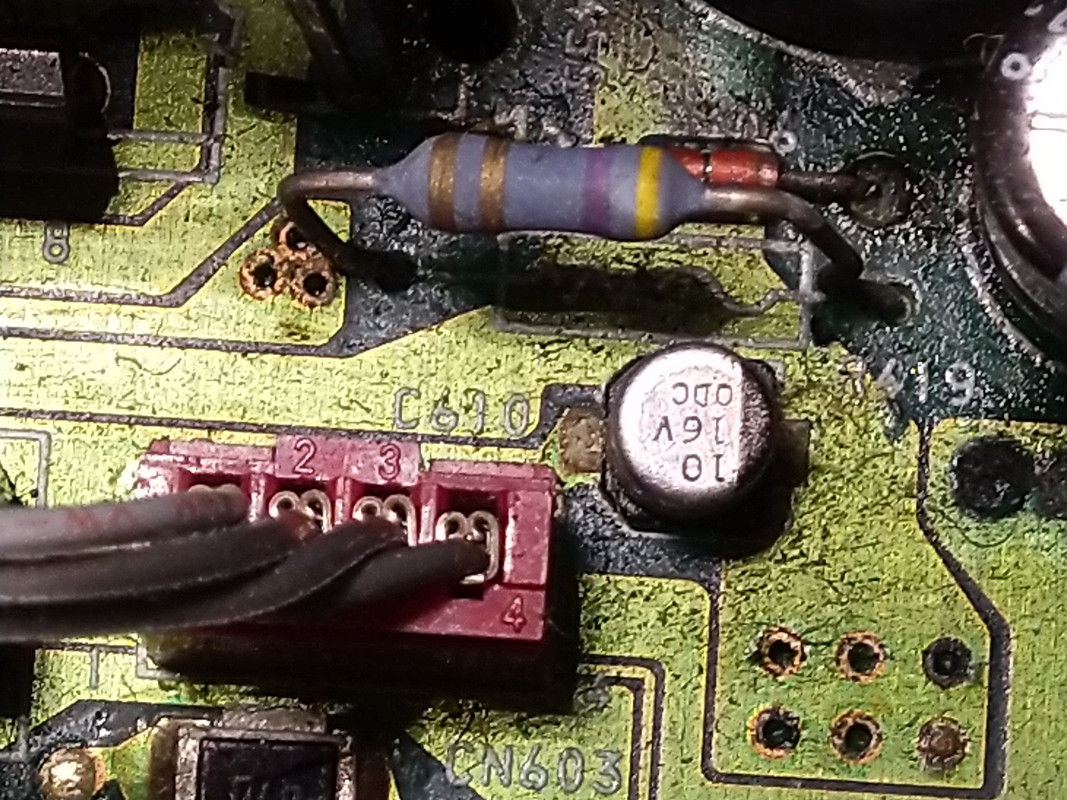

Leider sind die Kisten oftmals ein Elkograb. So auch hier. Eingeschaltet, und es roch gleich nach Fischdose...
Da die Tonnen überall verbaut sind, wird das wohl etwas umfangreicher.
Überall wo so eine Tonne ist, ist sie auch ausgelaufen








Also komplett zerpflücken, den kleinen.
Kommt Zeit, kommt Lötkolben

Ach wie cool, der passende DAT zur MHC-6700.
Den habe ich noch nie in Natura gesehen.......

Die großen MHCs dürften inzwischen auch echt selten geworden sein.

(14.07.2019, 20:48)gasmann schrieb: [ -> ]Zeig mal bitte ein Bild vom ZA 5
Evtl. kann ich die Hyroglyphen identifizieren.


Hmmmm
Ganz doof.....mal die Pufferbatterie gewechselt?

Dier Batterie habe ich nicht gewechselt, wenn das was bringen sollte ....

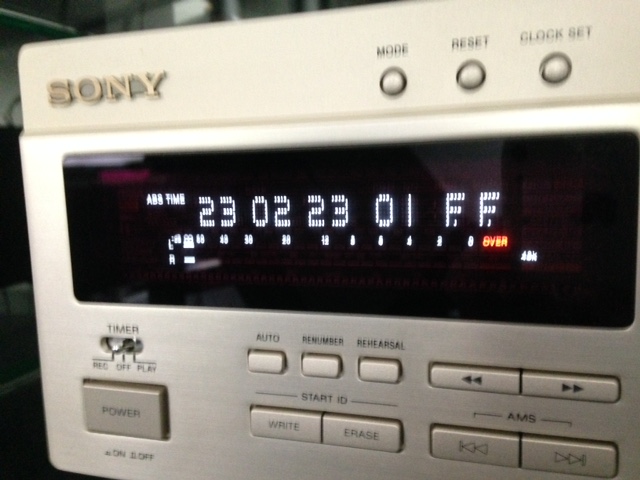

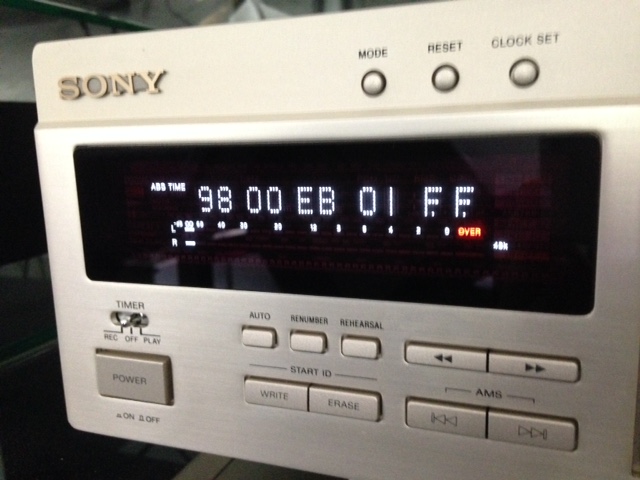

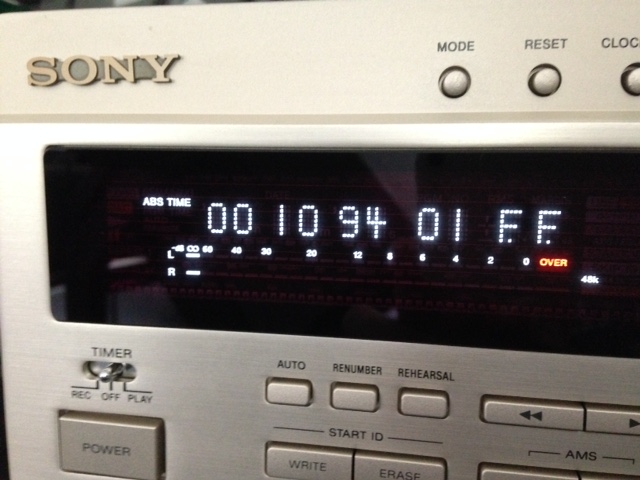

Hier die Bilder vom ZA5 - SK 90/88/87:

Hmmm....ok, das ist spooky.
Ich hatte gehofft, dass die ersten beiden Ziffern irgendwas mit 2F, 6F, AF oder so anzeigen.
Das soll man dann nämlich als 00 interpretieren, und springt nur dann um, wenn dort die entsprechende Ziffer durch eine Zahl ersetzt wird.
Aber so

gasmann

So einen P7 DAT hatte ich auch mal. War bei meiner MHC-6700-Anlage dabei. Hatte ich mir vor etlichen Jahren mal für einen Spottpreis aus der Bucht gefischt.

Für die Anlage konnte ich vor Kurzem ein schönes Singel-Kassettendeck wieder zum Leben erwecken, da das Doppeldeck irreparabel war. Schöne Anlage mit den titanfarbenen Alufroten:



Beim DTC-P7 hatten die ausgelaufenen Fischdosen die Platine so geschädigt, dass die Elektronik irreparabel war.

Hab ich defekt ohne Laufwerk wieder verhökert. Die FB hab ich behalten.



Na dann viel Erfolg bei der Reparatur. Wird sicher nicht einfach. Bei mir waren sogar schon die Flachbandkabel von dem ausgelaufenen Elektrolyt angegriffen und geschädigt. Da war nix mehr zu machen, leider. Hab ich etliche Stunden versucht was zu retten. Die sch... Fischdosen hatten ganze Arbeit geleistet.

Ist jedenfalls ein seltenes Gerät.

Na du machst mir ja Mut

Mal sehen, was draus wird

gasmann

Wollte Dich nicht entmutigen.

Bei Deinem P7 geht wenigstens noch das Display, das hat bei meinem wegen dem defekten Flachbandkabel auch nicht mehr funktioniert.

Vielleicht geht Deiner ja wieder, wenn Du die Fischdosen durch vernünftige Elko´s ersetzt hast. Vergiss nicht, die Platinen wegen dem ausgelaufenen Elektrolyt penibel zu säubern. Sonst frisst die Pampe sich weiter und macht alles kaputt.

(15.07.2019, 16:23)4D-90M schrieb: [ -> ]

(14.07.2019, 20:48)gasmann schrieb: [ -> ]Zeig mal bitte ein Bild vom ZA 5
Evtl. kann ich die Hyroglyphen identifizieren.

Werde mir das am ZA-5 auch nochmal ansehen.
Vor dem Verkauf meines R-700 wollte ich doch schon vor langer Zeit mal testen, wie sich der Trafo klanglich im ZA-5 macht.
Ihr hattet da ja erstaunliches berichtet. Da sich der R-700 optisch und technisch aber im Bestzustand befindet, bleibt der natürlich unangetastet.
Falls jemand Interesse an diesem Gerät hat, gerne Info an mich. Soll auf jeden Fall in gute kundige Hände gehen.
An der Anlage habe ich den noch gar nicht gehört. Aber der Kopfhörerausgang gehört zum Besten, was ich je gehört habe. Getestet mit HD-650.

Habe da mal ein Problem.

Der Blindkauf eines DTC 60 ES entpuppte sich als Strurzschaden. Das Gerät war offensichtlich auf den Blindstopfen vom optischen Eingang gefallen und die Buchse wurde oderntlich nach innen gedrückt und von der Platine gerissen. Eigentlich Pillepalle, aber das Laufwerk hat beim Sturz auch was abbekommen.

Die Kiste läuft nun aber wieder, Aufnahme, Wiedergabe alles iO.
Das Problem besteht beim zurückspulen. Wenn die Kiste kalt ist keine Probleme, auch eine DDS-2 lässt sich problemlos mehrfach hin- und herspulen.
Wenn ich nur aber ein Band abspiele und dieses am Ende zurückspult bleibt es mittendrin stehen, auch bei ner Sony-Standardkassette.
Mache ich die Kiste ne Weile aus spult sie weider einwandfrei (natürlich nach dem einschalten).

Es scheint irgendwie ein Wärmeproblem zu sein. Die drei Kondensatoren auf dem Drumboard habe ich bereits gewechselt.
Kennt jemand dieses Problem und konnte es erfolgreich beheben.

Danke

Wie verhält sich der Rest vom Recorder, wenn dieses Problem auftaucht?
Funktionieren die anderen LW Funktionen normal (Aus-/Einfädeln, Play, Vorspulen)?

Die drei Ekos auf dem Drum Drive Board haben nichts mit dem Reel Motor zu tun. Die Spannungsversorgung und Steuerung für den Reel Motor kommt vom Mainboard und wird über das DrumDrive Board nur durchgeleitet.

Wenn das Teil schon einen Sturzschaden hat....Schau dir mal das Mainboard an und die Gruppe an Transen, welche für die Reel Motor Steuerung sind.
Gerne mal gebrochene Lötstellen, die sind nach dem Sturz dann noch warscheinlicher.

Danke,

alle anderen LW-Funktionen gehen dann noch.
Werde also mal mit der Lupe ran gehen.

Mach mal das, was gasmann zu den Lötstellen schreibt.
Das Wärmeproblem am 60er ist nicht neu. Austausch der beidseitigen Wärmeleitpaste am außenliegenden Kühlkörper.

Hallo zusammen,

Ich bin der neue hier, komme aus der Nähe von Frankfurt und seit gestern Besitzer eines DAT-Decks, genauer gesagt eines DTC-670. DAT hat mich schon immer fasziniert (genau wie MD) und das, obwohl das meiste davon vor meiner Geburt bzw. im frühen Kindheitsalter lief. Gestern habe ich günstig zugeschlagen, wohlwissend, dass das Deck der letzte Müll ist und meins auch defekt. Aber bei einem niedrigen zweistelligen Betrag und mit genug Bastellust verschmerzbar.

Meins hat den Fehler, dass es die Bänder nach etwa 10 Sekunden an der rechten Andruckrolle nach oben und vorne rausschiebt. Außerdem dreht sich der rechte Wickeldorn zeitweise etwas ruckelig, wobei ich nicht weiß, ob das nicht die Folge vom dann blockierten Band ist.

Nun sehe ich aber den Wald vor lauter Bäumen nicht mehr und weiß nicht so recht, was ich dagegen tun kann, zumal ich keine Einstellkassette und kein Oszi habe. Könnt ihr mir vielleicht trotzdem helfen, die Kiste wieder flott zu kriegen? Dass ich die Elkos im Kopfverstärker Tausche muss, weiß ich schonmal.

Vielen Dank und beste Grüße

Kevin

positicx

Da scheint mir die Andruckrolle glatt zu sein.

Auf jeden Fall muss man das gesamte Laufwerk überholen aber ohne jegliche Ahnung von der Materie ist das schwierig.

Sollten wir aber hier auch hinbringen, sind ja genug Experten vorhanden.

Jedenfalls viel Erfolg bei der Reparatur.

posticx


...  Andruckrolle oder Sicherungsring vom rechten Fädelarm auf Capstan-Seite. Das ist dann der weisse. Beim Schwarzen auch mal schauen.



Gruß Frank

Danke euch!
Die Andruckrolle sieht in der Tat ziemlich „poliert“ aus. Habt ihr eine Idee, wie ich die am besten revidieren kann? Nach dem Sicherungsring würde ich gerne auch mal schauen, aber verstelle ich dabei nicht die Spurlage? War zumindest bei VHS manchmal so.

Danke und Gruß
Kevin

dettel,
habe mich unvollständig ausgedrückt,
beidseitig vom Kühlkörper heißt auch die Leitpaste an den Spannungsreglern erneuern.

Danke, muss die Tage mal Wärmeleitpaste kaufen.
Nachgelötet habe ich alles und mit offenem Deckel gibt es keinerlei Probleme.
Aber wenn Deckel zu spult er eben nicht vollständig zurück.
Play und Vorlauf funktionieren. Auch wenn ich im Playbetrieb rückspule funktioniert es.
Also die Kiste nur als Cabrio benutzen
