Gestern wurde ein Paket zugestellt:
Philips ? Viedeorekorder ?
Verpackung sah schon mal nicht schlecht aus:

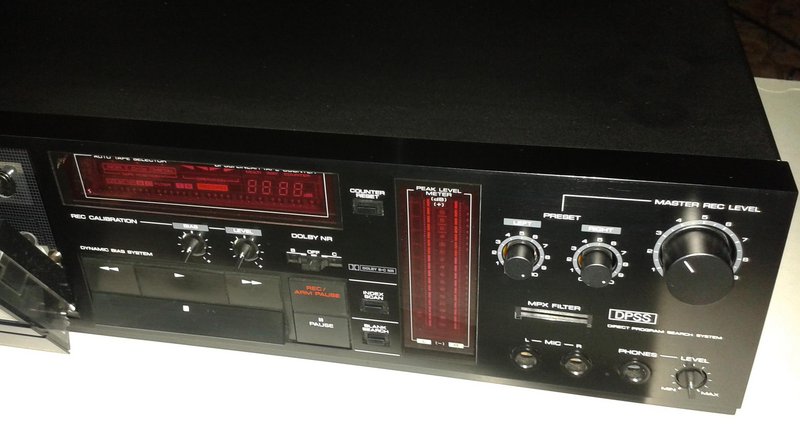

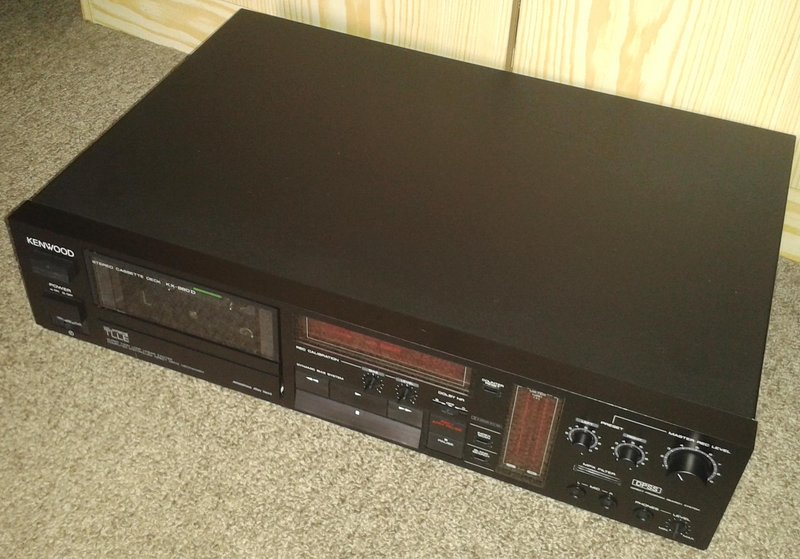

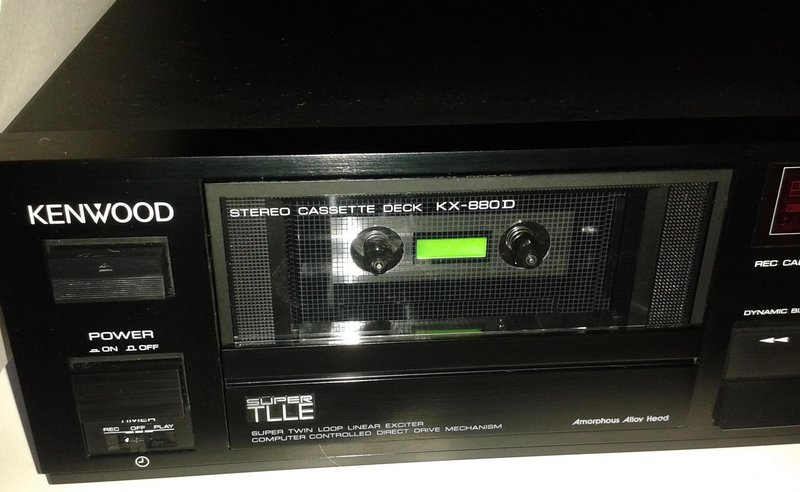

Nach dem Auspacken und einer kurzen Reinigung präsentierte sich der Inhalt so:

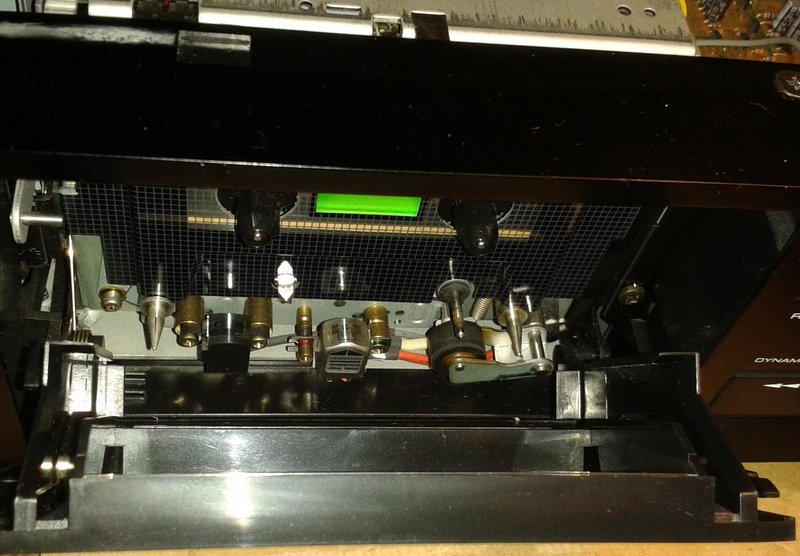

Der Cassettenbearbeitungsraum (Köpfe, Welle und Rolle noch ungereinigt):

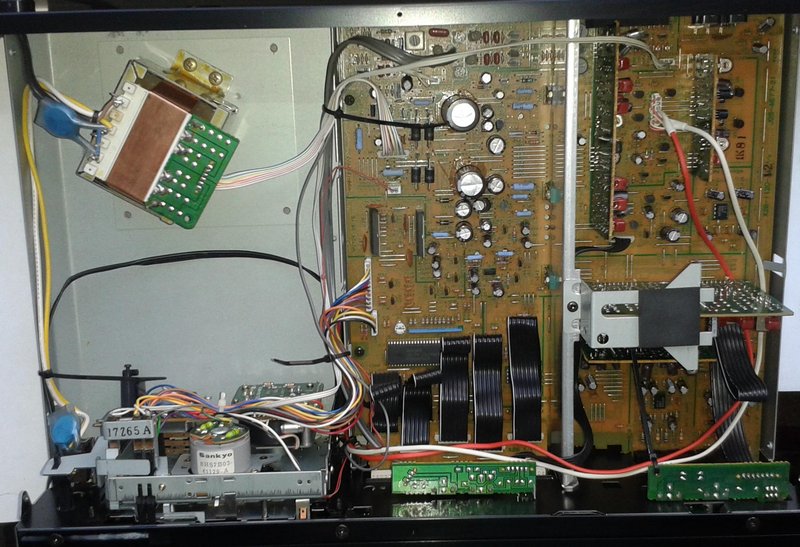

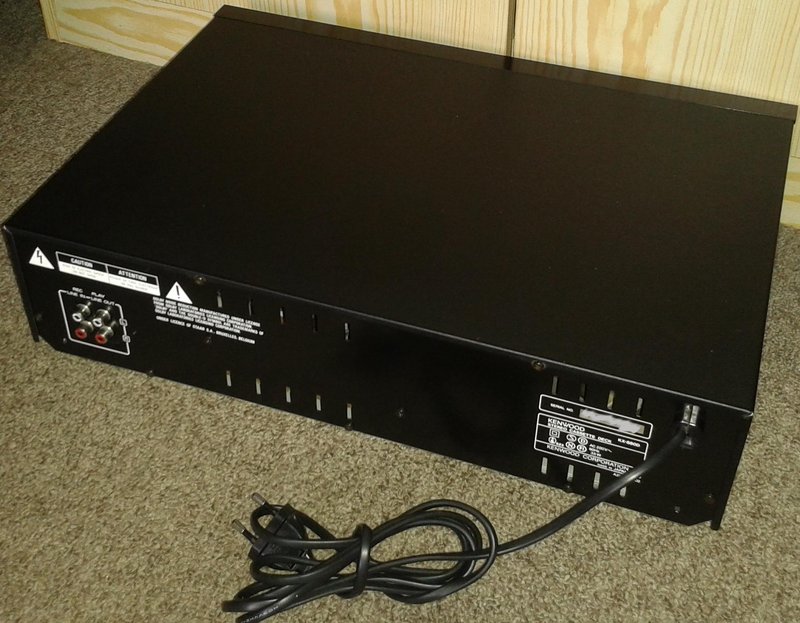

Deckel runter und reingeschaut:
Erstaunlich sauber und nur wenig Staub innen.
So wie es aussieht, wurde hier noch nix gebastelt.

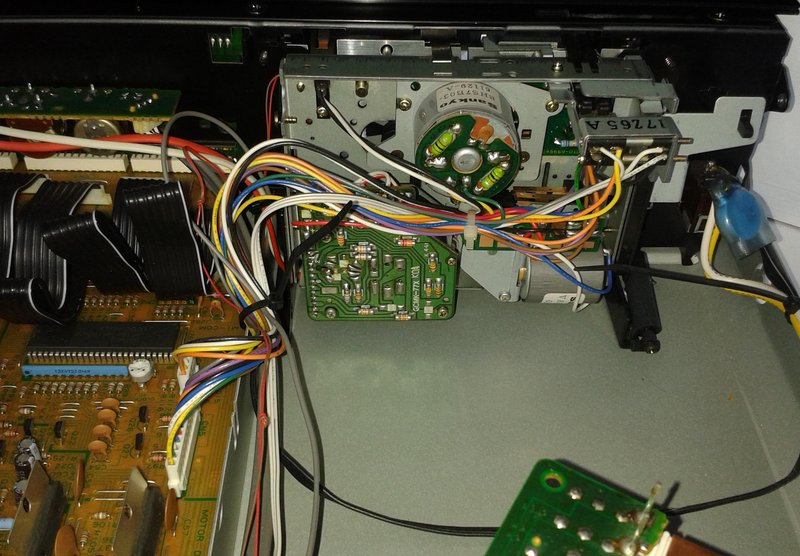

Das Sankyo Laufwerk mit Direktantrieb:
Bei diesem Laufwerk gibt es tatsächlich keinen Riemen.
Der Nachfolger KX-880 HX bekam dann einen kleinen Vierkantriemen für die Bremse (Backtension).
Dieses Gerät habe ich als Ersatzteilspender für meine KX-1100 Familie gekauft.
Wie man eventuell an den Bildern erkennt, befindet sich dieses Schlachtopfer optisch in wirklich gutem Zustand.
Stammt aus erster Hand und soll angeblich wenig gelaufen haben und seit mind. 15 Jahren nicht mehr genutzt.
Es wurde als Defektgerät gekauft und nach Kurzcheck konnte ich folgende Probleme feststellen:
Beide Displays fast unbeleuchtet.
Keine Anzeige der Bandsorte.
Keine Anzeige der Peakmeter.
Toneingang tot.
Tonausgang tot.
Da mir diese Probleme nicht unbekannt sind, habe ich mal kurz das Multimeter ins Gerät gehalten.
Wie bereits vorher vermutet, fehlte die Spannungsversorgung für 18,5 V und negative 7,5 V.

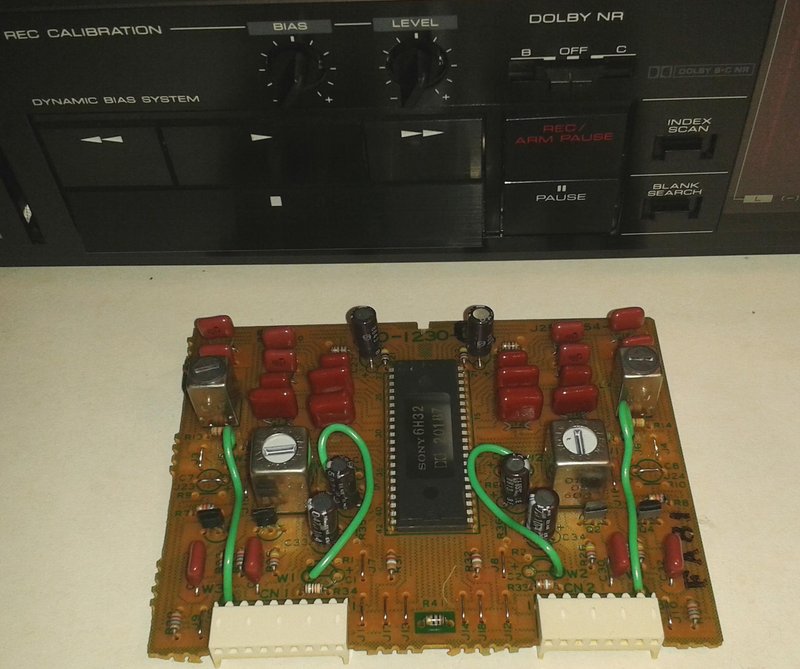

Dolby-Platine gezogen und die 6 Elkos durchgemessen:
Elko C34 ( 47 µF 10 V) ist hier sehr gerne mal platt. Hier war aber alles ok.
Dann C41 (100 µF 10 V) gemessen und hier wurden saubere 0 Ohm angezeigt.

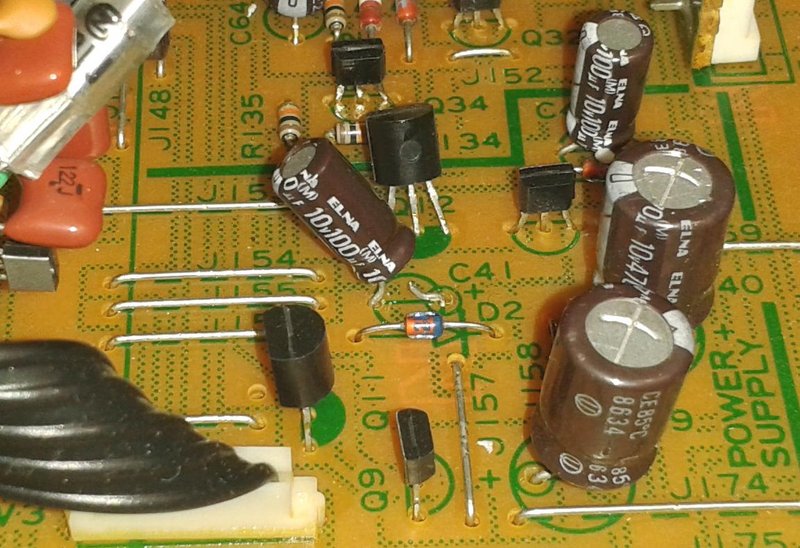

Nun ein Bein getrennt und nochmals an den Platinenanschlüssen gemessen:
Nix Kurzschluss mehr und nach Einschalten des Gerätes waren hier auch -7,5 V vorhanden.
Selbstverständlich wird auch hier pragmatisch gearbeitet:
An die Stumpen wurde ein 100 µF Elko mit 25 V gelötet.

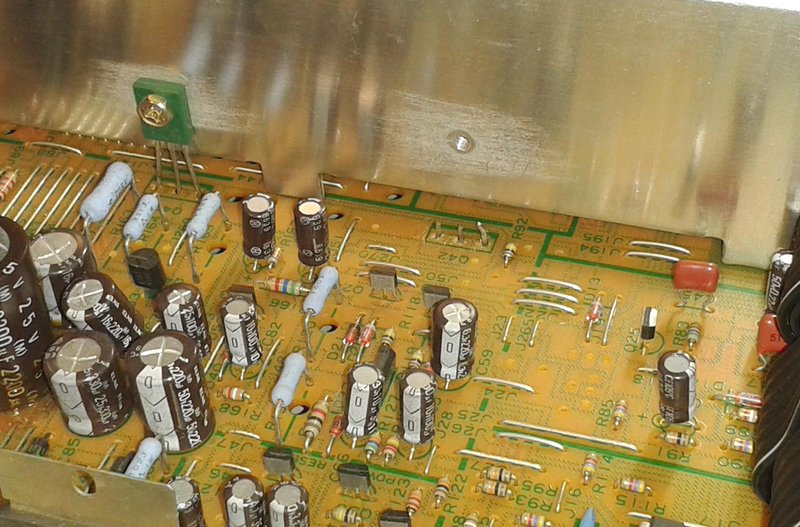

Fehlt die Versorgung der + 18,5 V ist sehr gerne Transistor Q42 (2SB772) durchgeraucht.
Also abgetrennt:

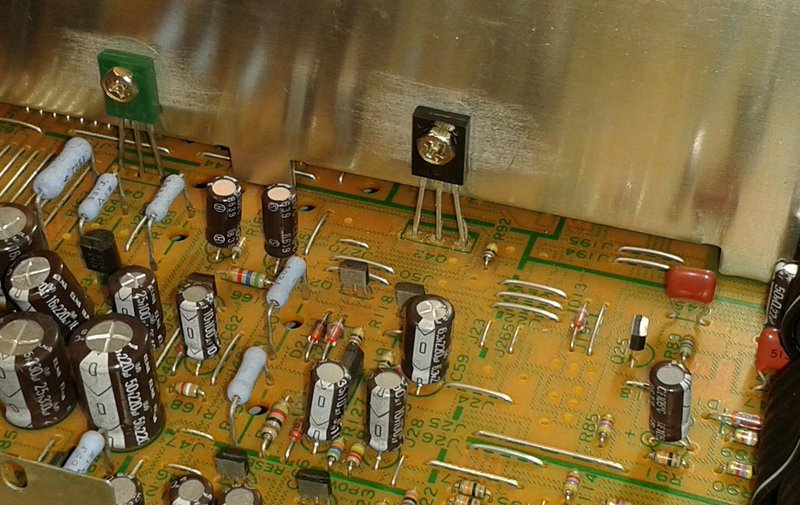

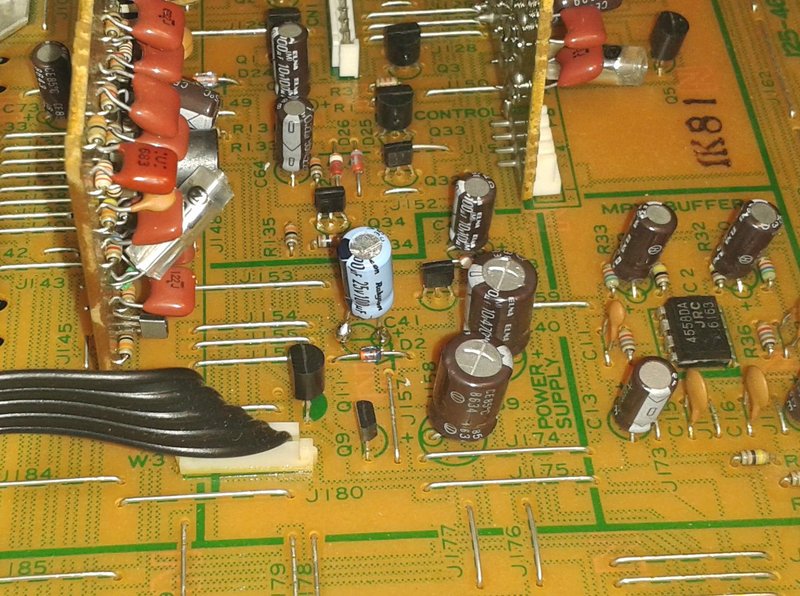

Und nun nach Bob's Pragmatikermethode den neuen Transistor und den Platz an der Platine etwas modifiziert und so einen steckbaren Transistoranschluss realisiert:
Gerät eingeschaltet:

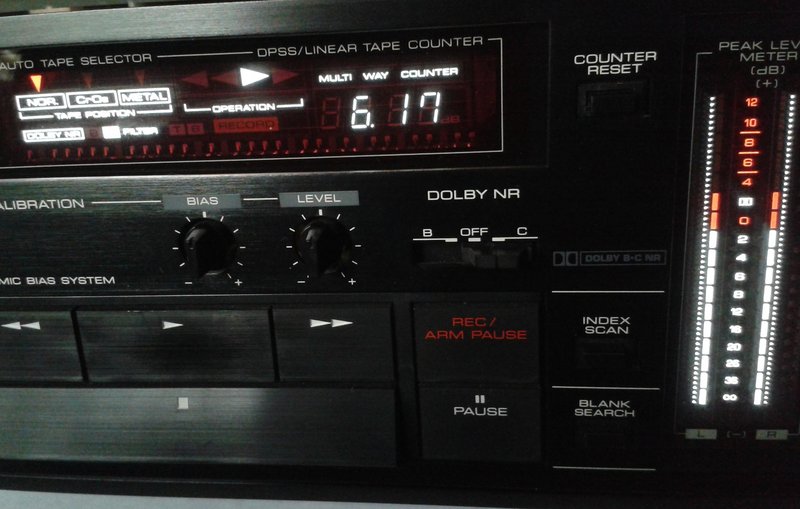

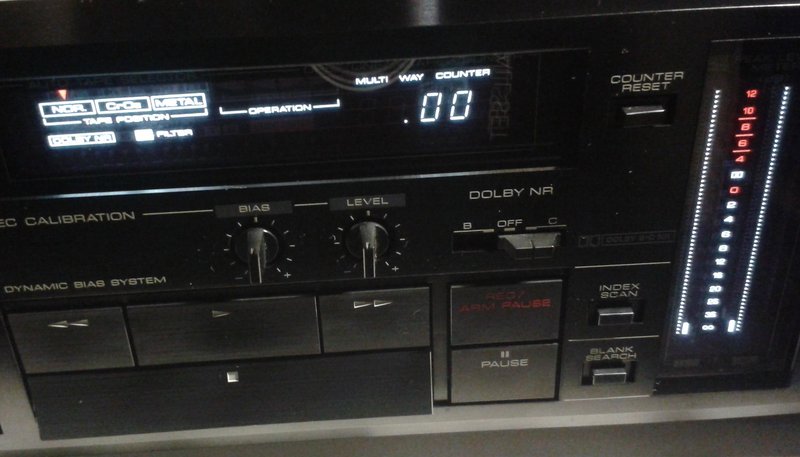

Beide Displays leuchten wieder und die Bandsortenanzeige ist auch wieder aktiv.
Cassette rein und Play gedrückt:
Peakmeter wieder am Start und Ton an Line-Out und Kopfhörerausgang auch.
Das Gerät läuft nun testweise und darf zeigen, ob es noch irgendwo hakt.
Assistmotor und Wickelmotor zicken ja sehr gerne ....
Allerdings ist jetzt schon klar, dass hier nix geschlachtet wird.
Gruß, Bob.
